Радиоизмерения / Лекция 5. Измерение мощности

Н.С. Князев

РАДИОИЗМЕРЕНИЯ

Лекция 5. Измерение мощности

Содержание

1.Общие сведения.

2.Измерение мощности в цепях постоянного тока и переменного тока промышленной, звуковой, высокой частоты

3.Измерение мощности в диапазоне СВЧ

4.Типы измерителей мощности диапазона СВЧ

Князев Н.С. Радиоизмерения.

2

Лекция 5. Измерение мощности

Общие сведения

Диапазон измеряемых мощностей: от 10-18 до 109 Вт

Мощности:

более 1000 Вт – очень большие;

От 10 до 1000 Вт – большие; От 0,1 до 10 Вт – средние;

От 1 мкВт до 0,1 Вт – малые;

Менее 1 мкВт – очень малые.

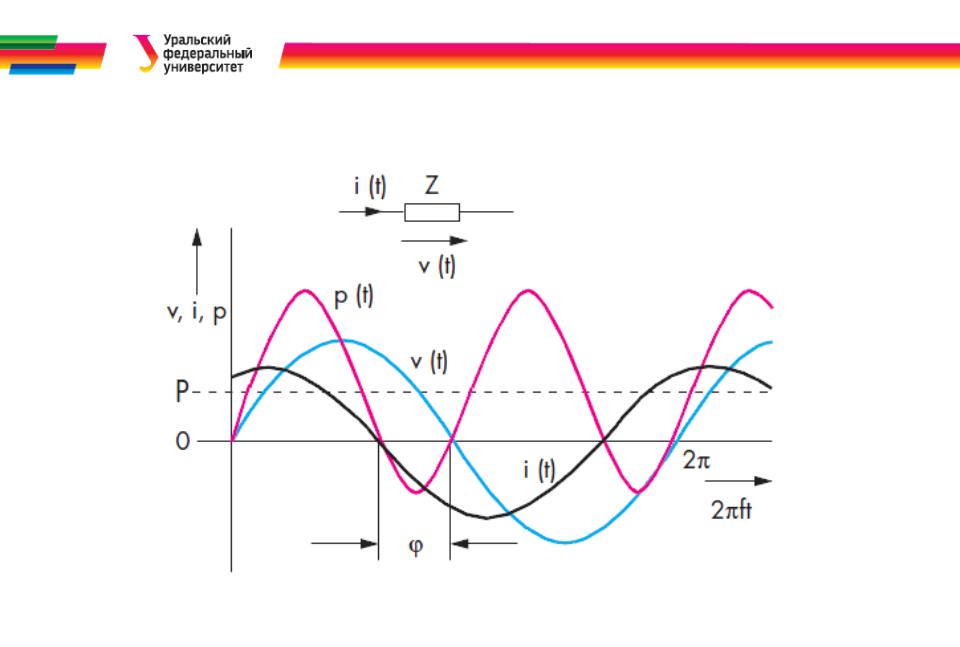

Мгновенная мощность: p ui

u,i – мгновенные значения напряжения и тока

U,I – действующие значения напряжения и тока .

Князев Н.С. Радиоизмерения.

3

Лекция 5. Измерение мощности

Общие сведения

Реактивная мощность:

Q UI cos ;

Кажущаяся мощность:

S UI

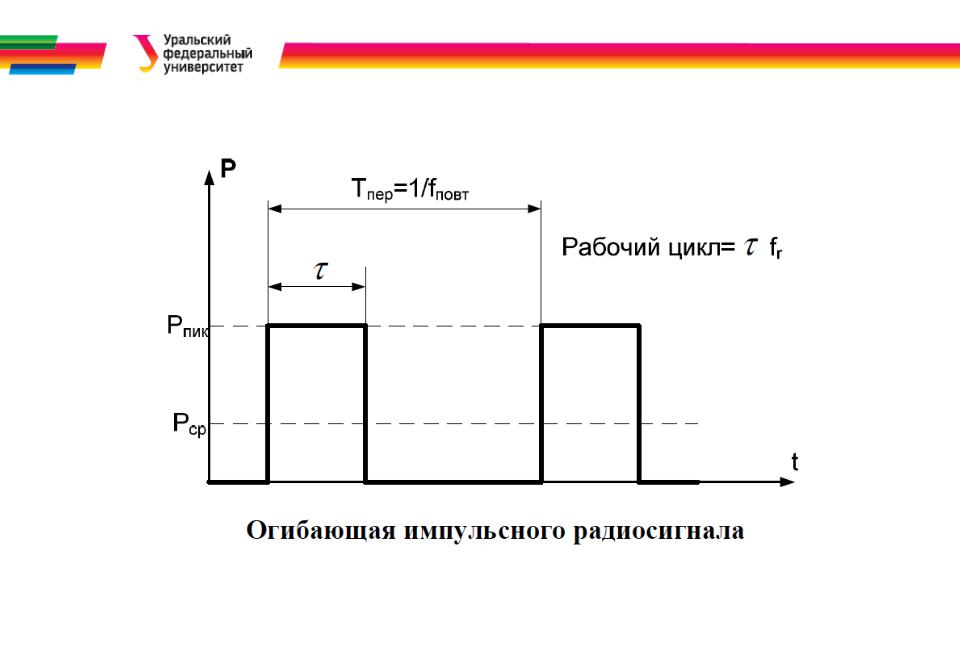

Импульсная мощность:

Среднее значение мощности за время длительности одного прямоугольного импульса:

Среднее значение мощности за период:

P Pи T

Князев Н.С. Радиоизмерения.

4

Лекция 5. Измерение мощности

Общие сведения

Князев Н.С. Радиоизмерения.

5

Лекция 5. Измерение мощности

Общие сведения

Пиковая мощность понимается как максимальное значение текущей мощности огибающей импульса

Князев Н.С. Радиоизмерения.

6

Лекция 5. Измерение мощности

Общие сведения

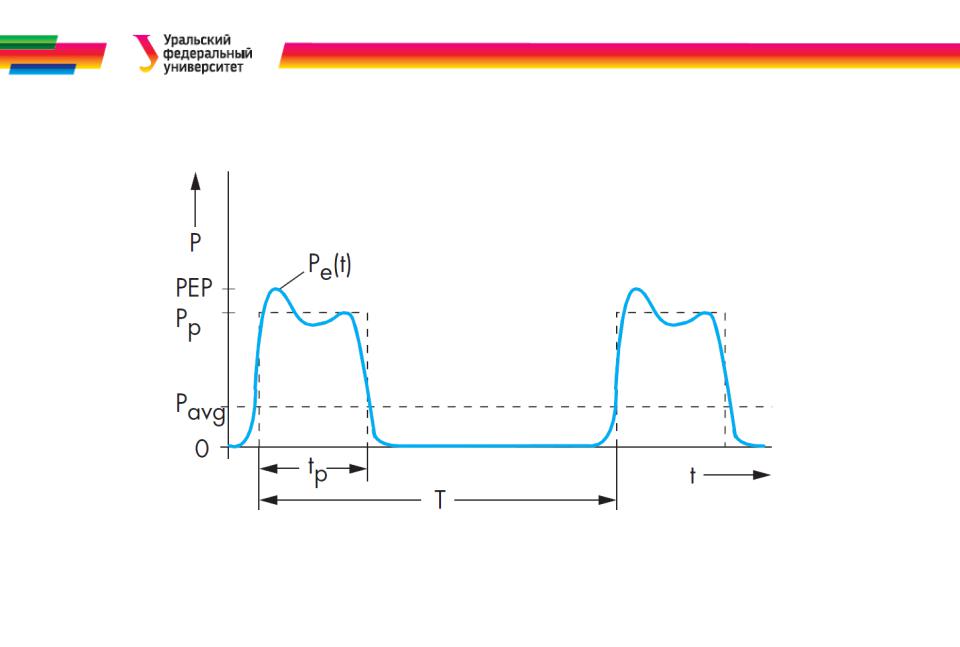

Пиковая мощность понимается как максимальное значение текущей мощности огибающей импульса (PEP – Peak Envelope Power)

Князев Н.С. Радиоизмерения.

7

Лекция 5. Измерение мощности

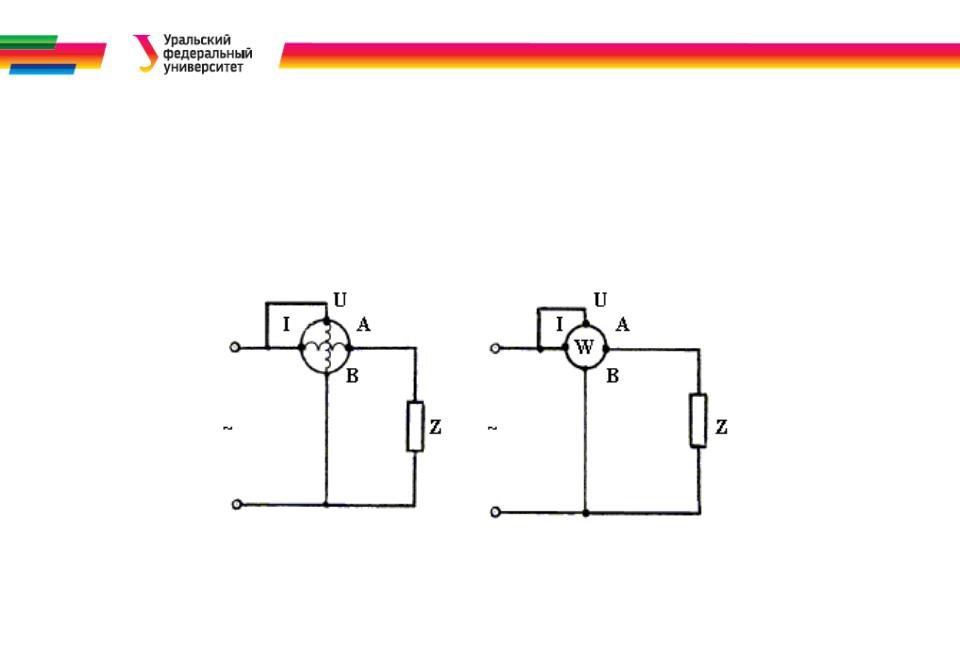

Измерение мощности постоянного тока и тока промышленной частоты

Князев Н.С. Радиоизмерения.

8

Лекция 5. Измерение мощности

Измерение мощности на звуковых и высоких частотах

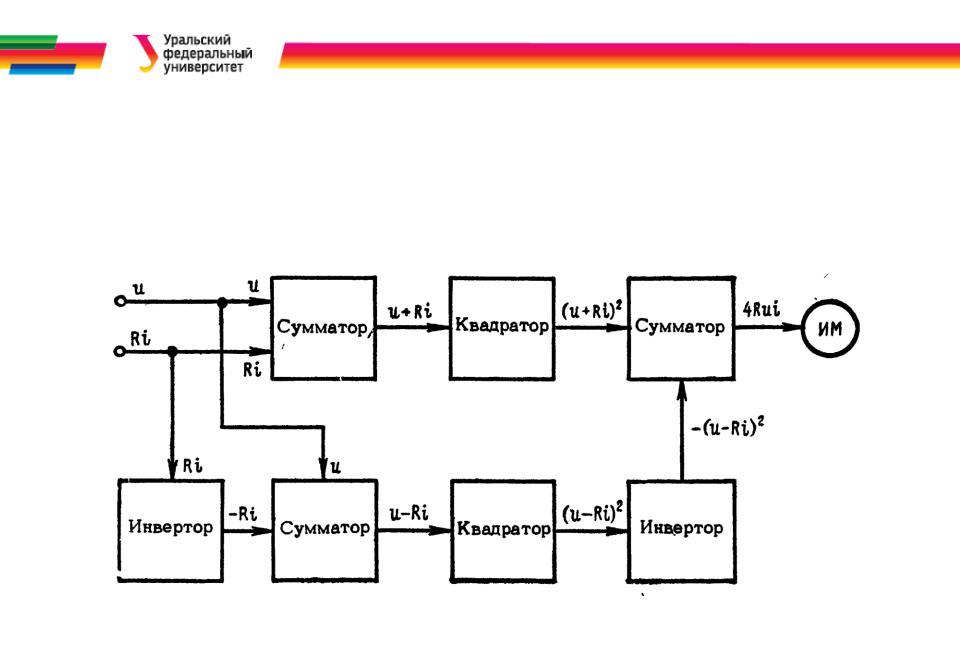

Измерения с использованием квадраторов

4Rui 4Rui cos 4RUI cos 2 t

Князев Н.С. Радиоизмерения.

9

Лекция 5. Измерение мощности

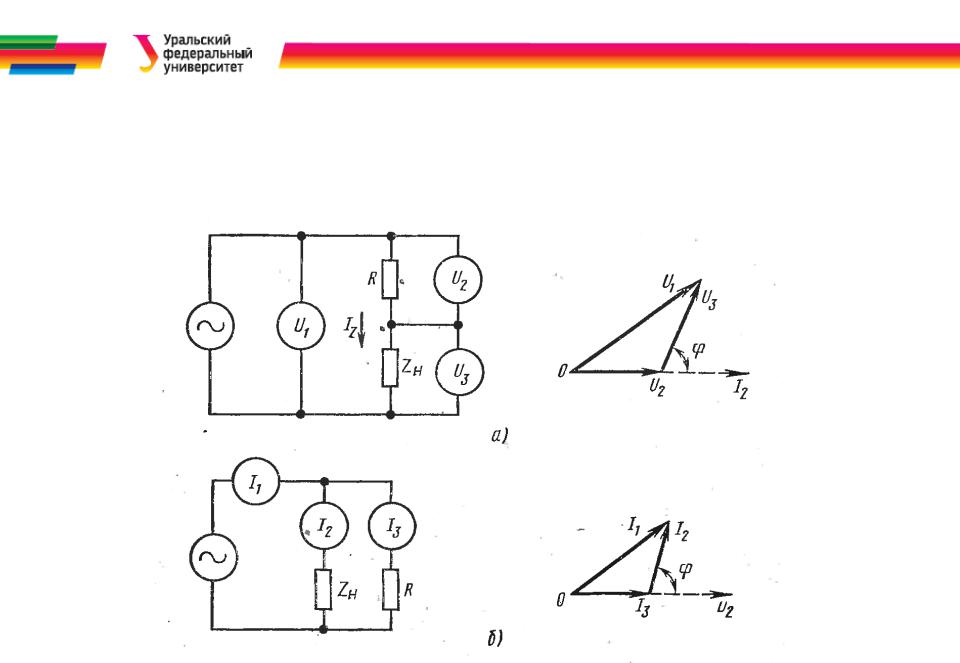

Измерение мощности на звуковых и

высоких частотах

Князев Н.С. Радиоизмерения.

10

Лекция 5. Измерение мощности
