Радиоизмерения / Лекция 6. Измерительные генераторы СВЧ

Н.С. Князев

РАДИОИЗМЕРЕНИЯ

Лекция 6. Измерительные генераторы СВЧ диапазона

Содержание

1.Классификация.

2.НЧ и ВЧ генераторы

3.СВЧ-генераторы

4.Синтезаторы частоты

Князев Н.С. Радиоизмерения.

2

Лекция 5. Измерение мощности

Общие сведения

Измерение многих параметров устройств происходит путем

подачи на объект исследования эталонного сигнала и измерения

отклика на него.

Источники такого сигнала – измерительные генераторы.

Подавая эти сигналы в исследуемую аппаратуру, измеряют ряд

параметров электрических колебаний, применяя источник в

качестве меры: снимают амплитудно-частотные и переходные

характеристики цепей, а также определяют коэффициент шума

различных устройств; градуируют или тестируют измерительные приборы; исследуют параметры СВЧ устройств

Князев Н.С. Радиоизмерения.

3

Лекция 6. Измерительные генераторы СВЧ

Классификация

По частотному диапазону измерительные генераторы делятся на:

•инфранизкочастотные (0,01...20 Гц),

•низкочастотные, или генераторы звукового диапазона

(20...300000 Гц),

•генераторы высоких частот (0,3...300 МГц),

•сверхвысокочастотные (СВЧ, свыше 300 МГц) (Г4).

Князев Н.С. Радиоизмерения.

4

Лекция 6. Измерительные генераторы СВЧ

Классификация

По виду выходных сигналов:

•Генераторы сигналов,

•Генераторы стандартных сигналов,

•Генераторы периодических прямоугольных импульсов (Г5),

•Генераторы сигналов специальной формы (Г6),

•Генераторы шума (Г2),

•Генераторы качающейся частоты (Г8)

Князев Н.С. Радиоизмерения.

5

Лекция 6. Измерительные генераторы СВЧ

Основные характеристики

•диапазон рабочих частот;

•погрешность установки частоты;

•нестабильность частоты за интервал t;

•погрешность установки ослабления аттенюатора;

•погрешность установки τ выходного радиоимпульса;

•искажение формы радиоимпульса в режиме импульсной

модуляции;

•τ фронта, τсреза, неравномерность вершины импульса;

•коэффициент паразитной амплитудной модуляции частотномодулированного сигнала;

•искажение формы синусоиды – уровень гармоник в выходном

сигнале генератора;

•основная погрешность установки коэффициентов модуляции;

•искажение формы огибающей модулированного сигнала – коэффициент гармоник формы огибающей;

Князев Н.С. Радиоизмерения.

6

Лекция 6. Измерительные генераторы СВЧ

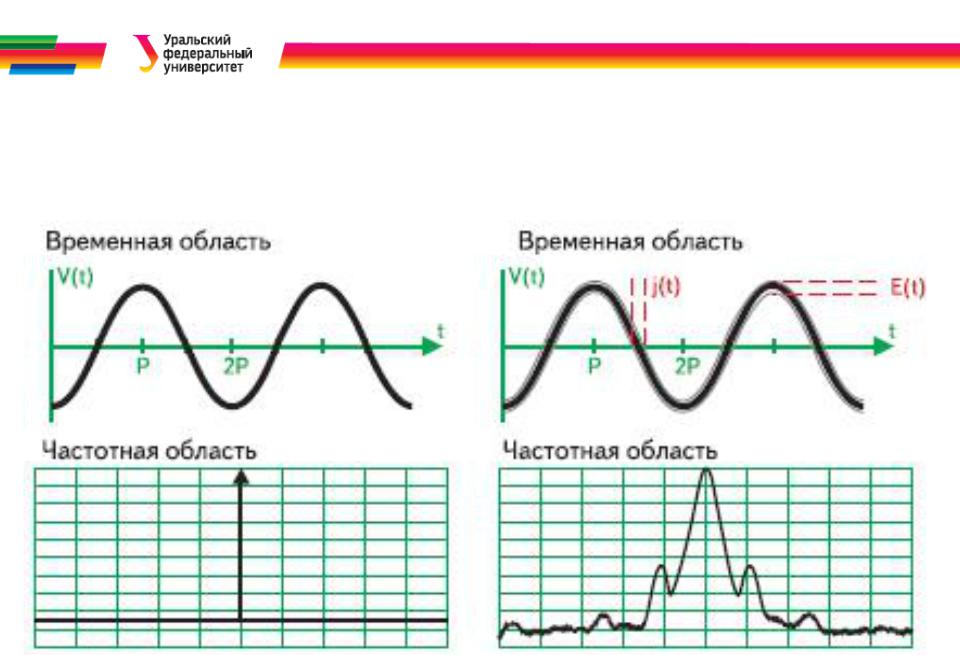

Фазовый шум

Фазовый шум является одной из главных характеристик генератора и

определяется стабильностью его выходного сигнала

Князев Н.С. Радиоизмерения.

7

Лекция 6. Измерительные генераторы СВЧ

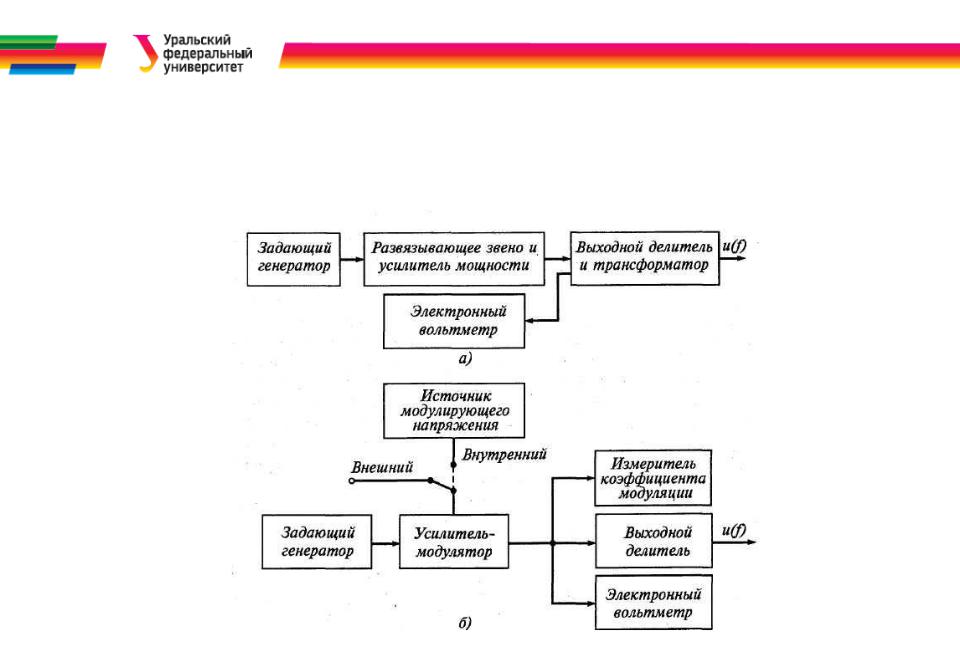

Генераторы гармонических колебаний

Князев Н.С. Радиоизмерения.

8

Лекция 6. Измерительные генераторы СВЧ

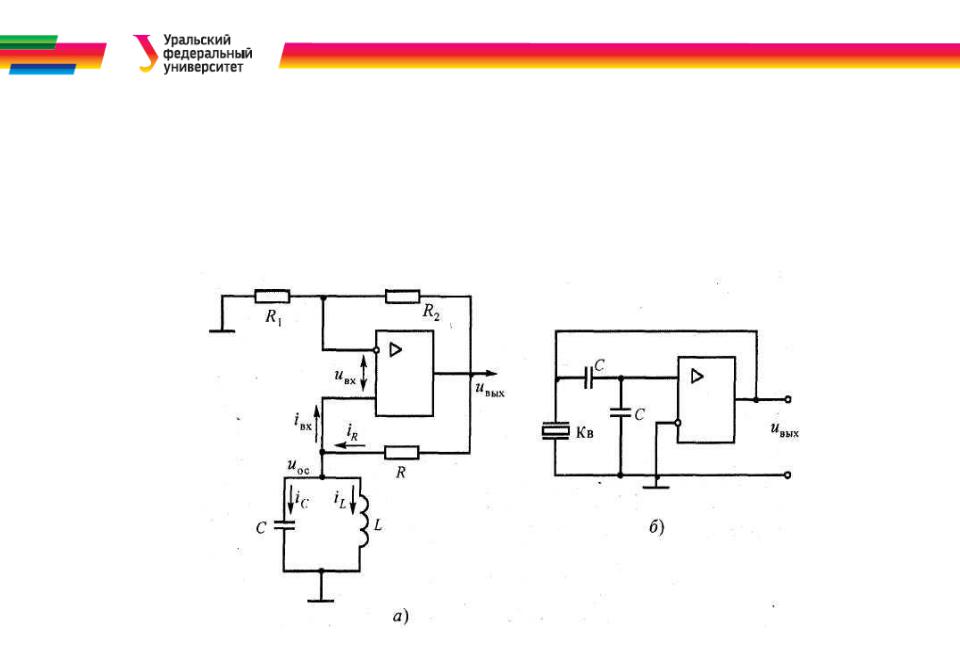

Генераторы гармонических колебаний

LC - генератор

Князев Н.С. Радиоизмерения.

9

Лекция 6. Измерительные генераторы СВЧ

Генераторы гармонических колебаний

RC – генератор с мостом Вина

Для стабилизации частоты генератора применяют кварцевые резонаторы (стабильность 10-6… 10-8)

Князев Н.С. Радиоизмерения.

10

Лекция 6. Измерительные генераторы СВЧ
