Н.С. Князев
РАДИОИЗМЕРЕНИЯ
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн
Содержание
1.Соединители радиочастотные
2.Диапазоны частот и длин волн
Князев Н.С. Радиоизмерения.
2
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн
Соединители радиочастотные
Коаксиальный радиочастотный разъём (RF-разъёмы,
коаксиальные соединители) — электромеханическое устройство, предназначенное для согласованного соединения коаксиального кабеля с оборудованием или сочленения двух коаксиальных кабелей друг с другом.
Поскольку разъёмное соединение состоит из двух частей, все разъёмы (соединители) бывают двух видов, парных друг другу
— вилки (штыревая часть) и розетки (гнездовая часть).
Присоединительные элементы, представляющие собой сборки из 2—3 вилок или розеток называются адаптерами.
Князев Н.С. Радиоизмерения.
3
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн
Соединители радиочастотные
Основные стандарты:
•ГОСТ 13317-89;
•ГОСТ 20265-83;
•ГОСТ РВ 51914-2002; Волновое сопротивление: 50 или 75 Ом. Волновое
сопротивление коаксиальной линии:
60 |
|
|
D |
|
|
|
ln |
|
|
[Ом] |
|
|
|||||
|
|
d |
|
||
Соединители с метрической («отечественные») и дюймовой («импортные») резьбой не совместимы!
Князев Н.С. Радиоизмерения.
4
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн

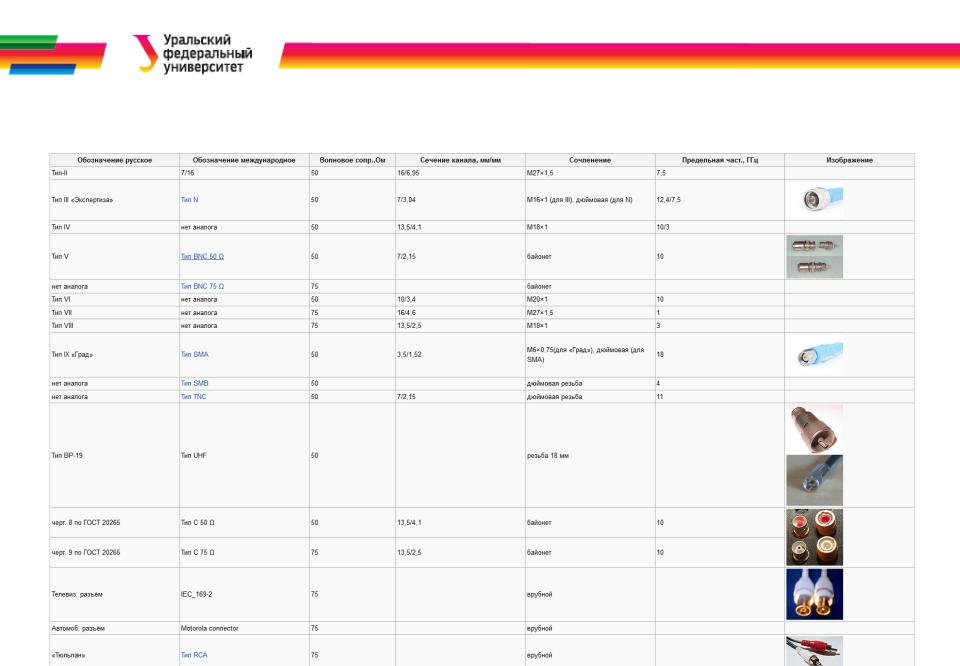

Соединители радиочастотные
Князев Н.С. Радиоизмерения.
5
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн
Соединители радиочастотные
Князев Н.С. Радиоизмерения.
6
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн

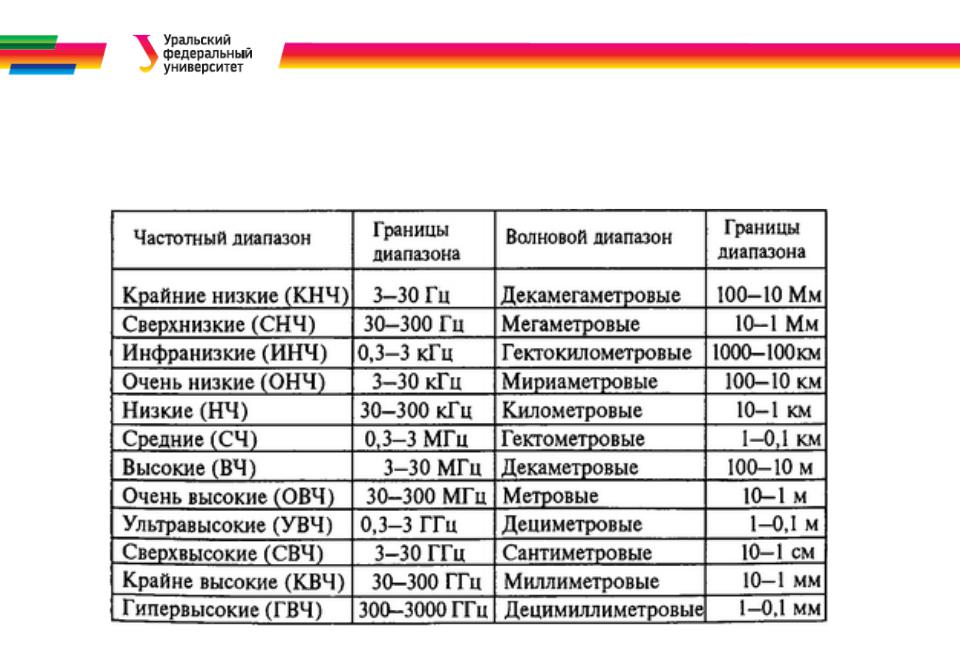

Диапазоны частот и длин волн
ГОСТ 24375-80 Радиосвязь. Термины и определения.
Князев Н.С. Радиоизмерения.
7
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн

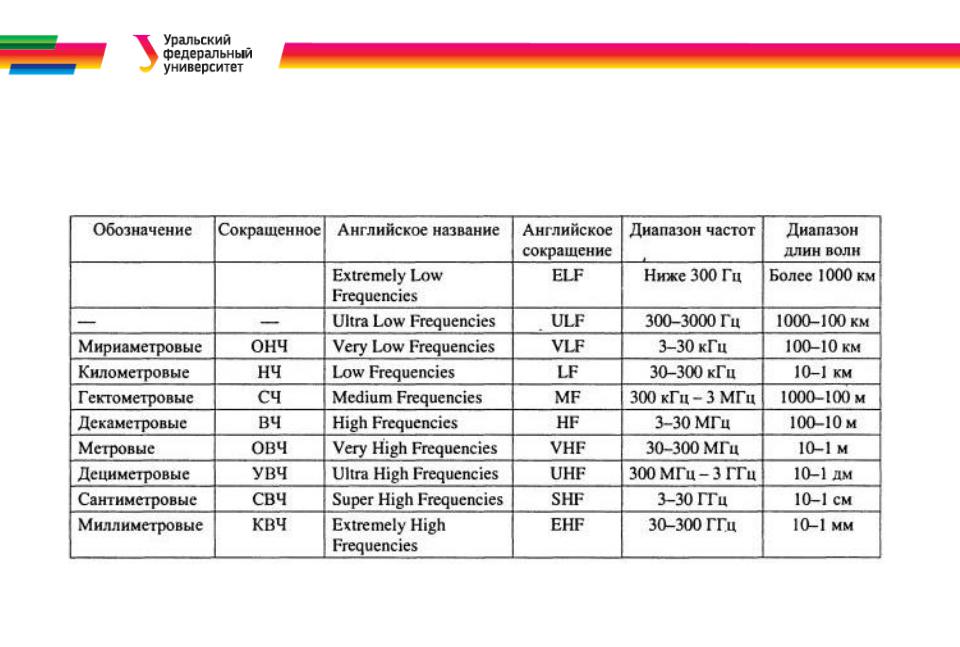

Диапазоны частот и длин волн
Князев Н.С. Радиоизмерения.
8
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн

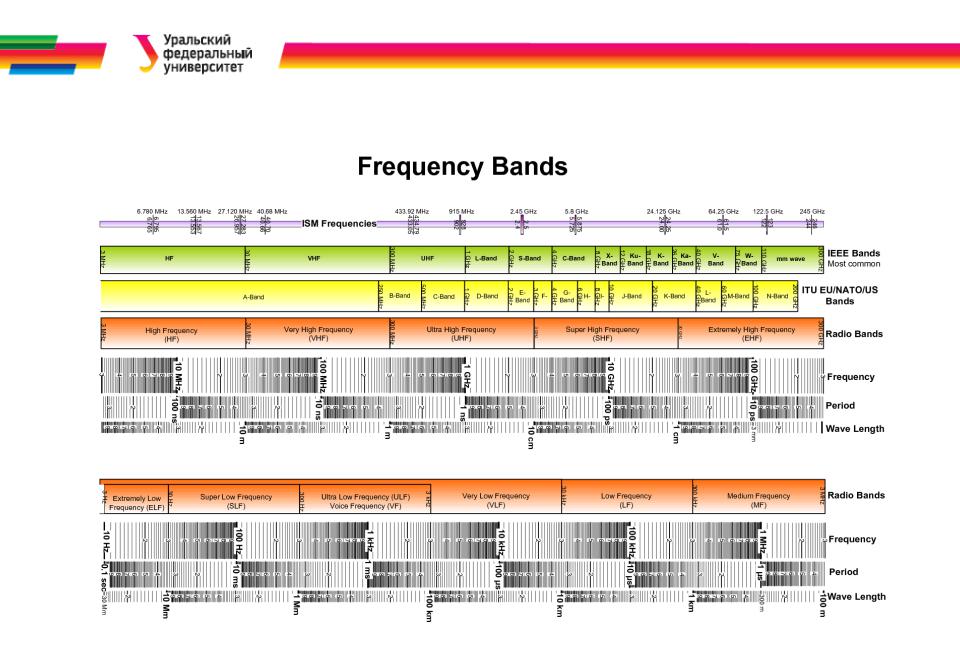

Диапазоны частот и длин волн
Князев Н.С. Радиоизмерения.
9
Лекция 3. Соединители радиочастотные. Диапазоны частот и длин волн
