Радиоизмерения / Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи (ИП)

Н.С. Князев

РАДИОИЗМЕРЕНИЯ

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи (ИП)

Содержание

1.Методы измерения параметров элементов электрических цепей.

2.Типы измерительных преобразователей.

Князев Н.С. Радиоизмерения.

2

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

Элементы электрических цепей

Основными элементами электрических цепей являются

резисторы, конденсаторы и катушки индуктивности.

Они характеризуются параметрами: сопротивлением R или

проводимостью G=1/R, индуктивностью L и емкостью C.

В общем случае параметры элементов определяются полным

комплексным сопротивлением (импедансом):

Z R jX

или полной комплексной проводимостью (адмитансом):

Y G jB

и относительными величинами - тангенсом угла потерь D (фактор потерь) или добротностью Q=1/D.

Князев Н.С. Радиоизмерения.

3

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

Элементы электрических цепей

Если реактивное сопротивление носит индуктивный характер,

то

X L 2fL ,

а если емкостной, то

X 1 1 .

C 2 fC

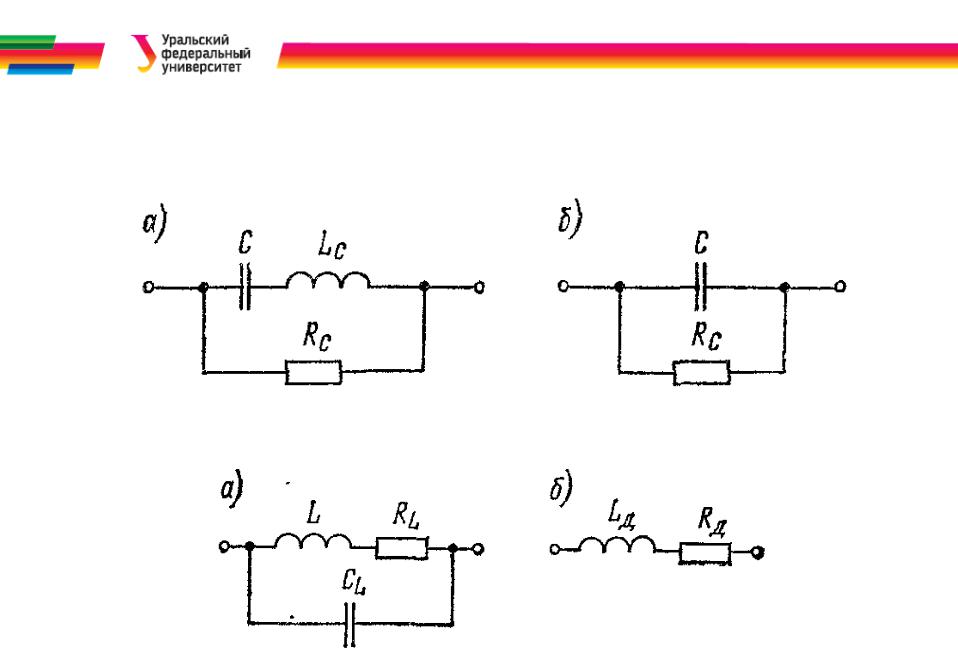

Эквивалентная схема резистора:

Князев Н.С. Радиоизмерения.

4

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

Элементы электрических цепей

Эквивалентная схема конденсатора:

Эквивалентная схема катушки индуктивности:

Князев Н.С. Радиоизмерения.

5

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

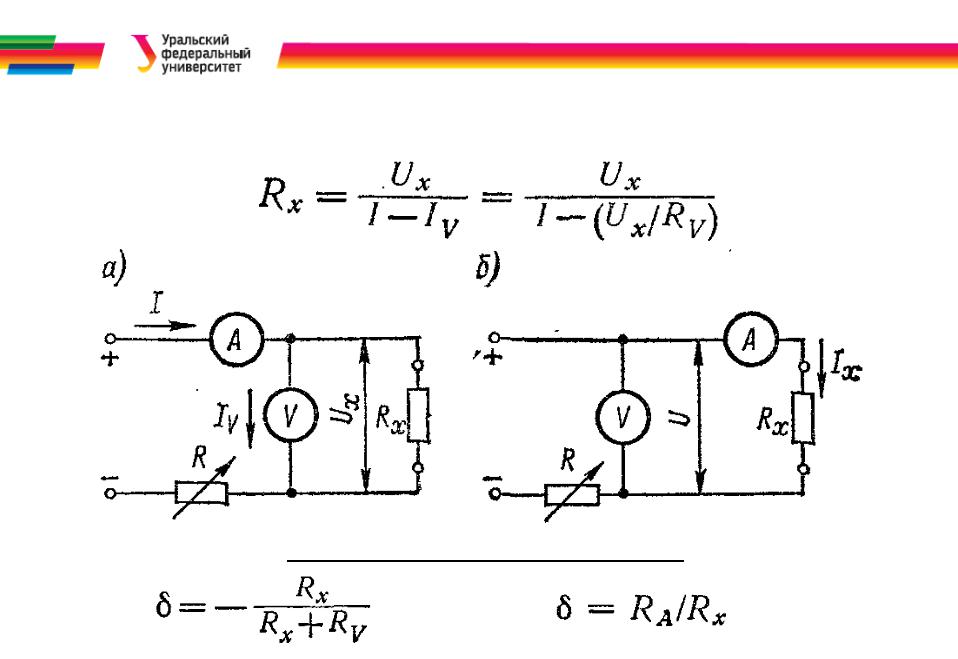

Метод вольтметра-амперметра

Относительная погрешность:

Князев Н.С. Радиоизмерения.

6

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

Электронный омметр

Князев Н.С. Радиоизмерения.

7

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

Мост постоянного тока

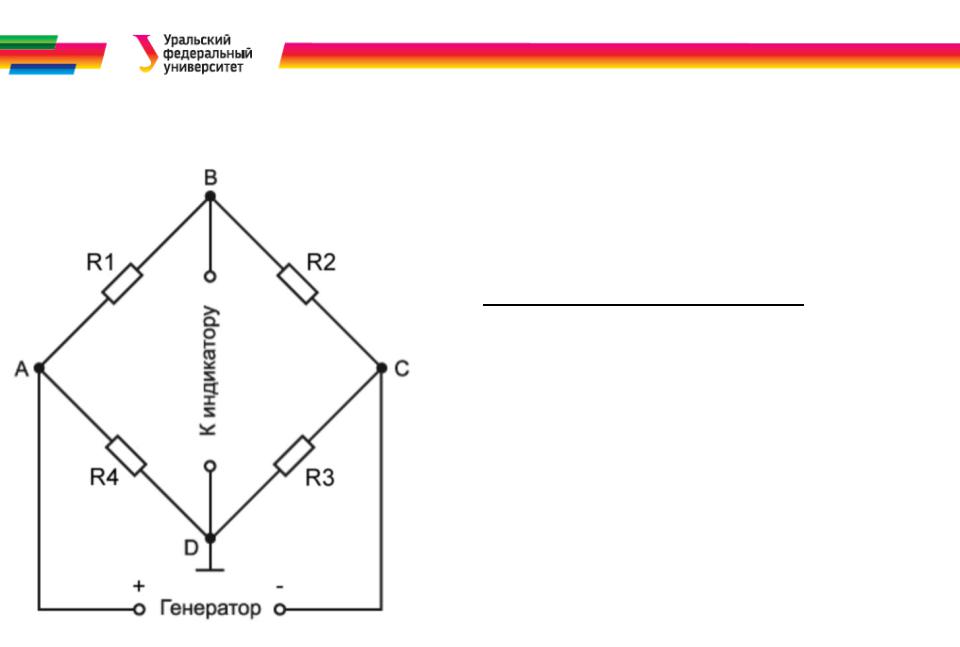

R1,R2,R3,R4 – плечи моста; A,B,C,D - вершины

Условие баланса моста (IГ=0):

R1R3 = R2R4,

откуда величина измеряемого сопротивления, например R2:

R2 = R1R3/R4.

В качестве индикаторов используются гальванометры.

Князев Н.С. Радиоизмерения.

8

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

Мост переменного тока

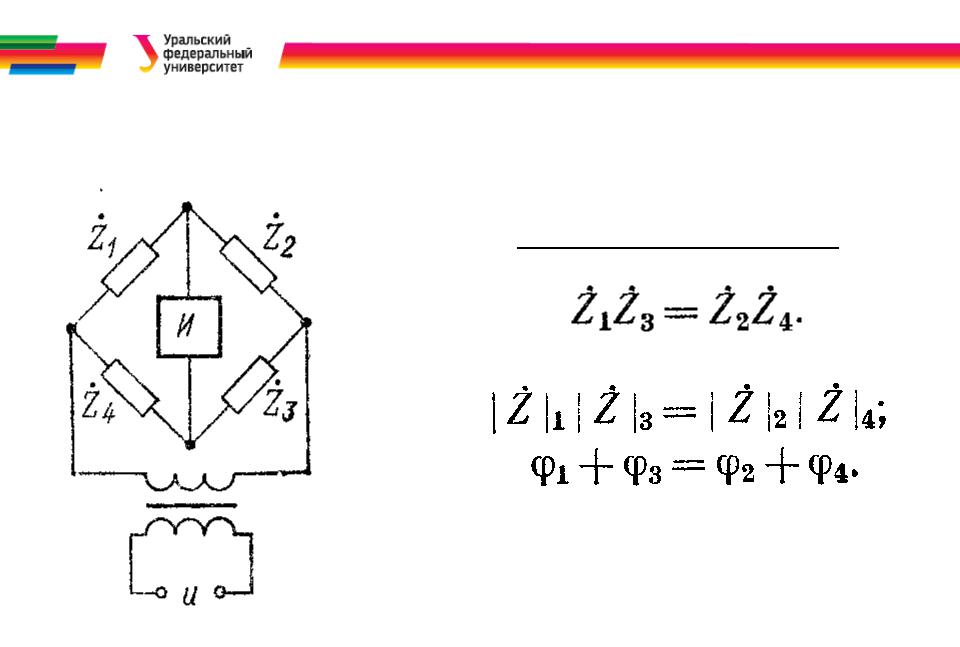

Условие баланса моста :

Князев Н.С. Радиоизмерения.

9

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи

Мост переменного тока

Князев Н.С. Радиоизмерения.

10

Лекция 4-2. Измерение параметров элементов электрических цепей. Измерительные преобразователи
