Закрытые распределительные устройства 35—220 кВ
При напряжении 35 кВ н выше обычно выполняются ОРУ. ЗРУ напряжением 35—220 кВ, в которых оборудование размещается в специальном здании, сооружаются либо в районах с загрязненной атмосферой, где недопустимо применение ОРУ с усиленной изоляцией или аппаратуры следующего класса напряжения. а удаление ПС от источника загрязнения экономически нецелесообразно или невозможно, либо в районах с минимальными расчетными температурами окружающего воздуха ниже допустимых по ГОСТу или по техническим условиям для оборудования, либо в районах стесненной застройки больших городов и промышленных предприятий. Стоимость ячеек ЗРУ выше за счет строительной части, чем ОРУ.
Однако ЗРУ удобнее в монтаже и эксплуатации, их оборудование находится в более легких условиях, легче обслуживаемо. Благоприятные условия работы повышают надежность работы оборудования.
Применение в ЗРУ специально разработанного оборудования (ошиновка в твердой изоляции, малогабаритная аппаратура, элегаэовая аппаратура и т. п.) делает их конкурентноспособными по отношению к ОРУ.
6.4.Открытые распределительные устройства 35—220 кВ
ОРУ сооружаются на свободных площадках с незагрязненной атмосферой, не требующих сооружения ЗРУ. Достоинства ОРУ: сокращение строительных работ, удобство расширения, хорошая обозреваемость. Однако для ОРУ требуется большая площадь, усиленная изоляция, подъем оборудования и токоведущих частей на специальные опоры.
Компоновку РУ следует разрабатывать с учетом следующих основных требований:
1.Расположение всей аппаратуры должно быть на одном уровне. Так расположено оборудование всех типов РУ, например, приведенного на рис. 6.3.

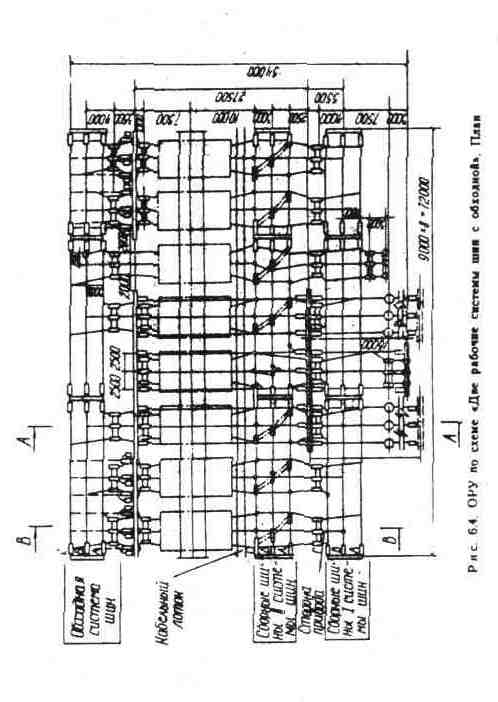

2.Однорядное расположение выключателей, как показано на рис. 6.4.
3.Применение для ошиновки только гибких сталеалюминиевых или алюминиевых проводов, за исключением перехода через дорогу от выключателей к трансформаторам тока, которые могут быть выполнены в двух вариантах : с гибкой ошиновкой.

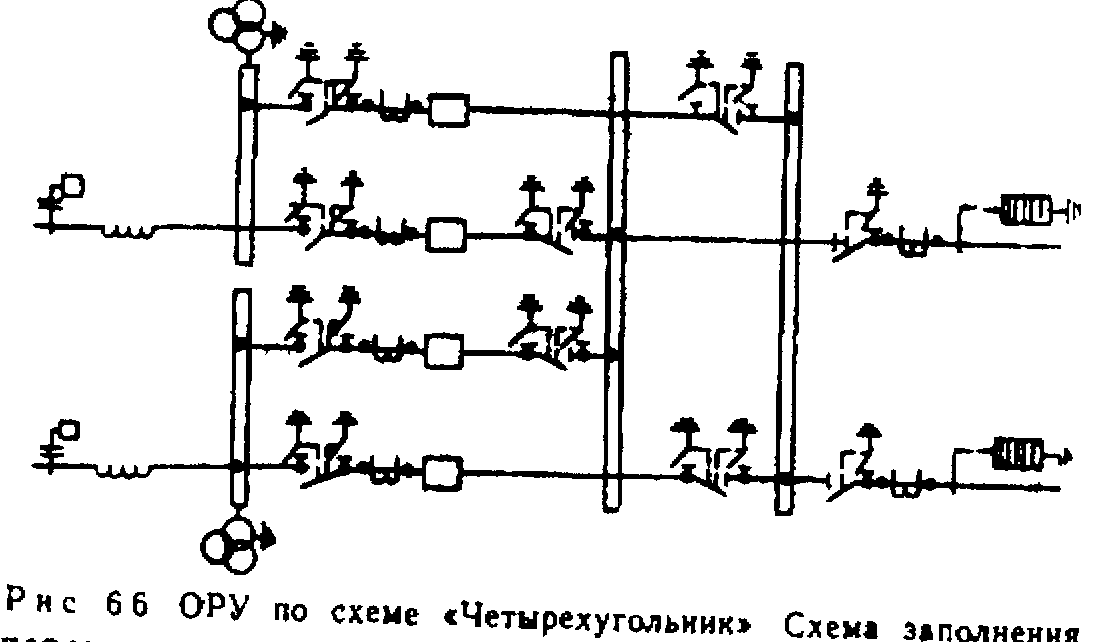

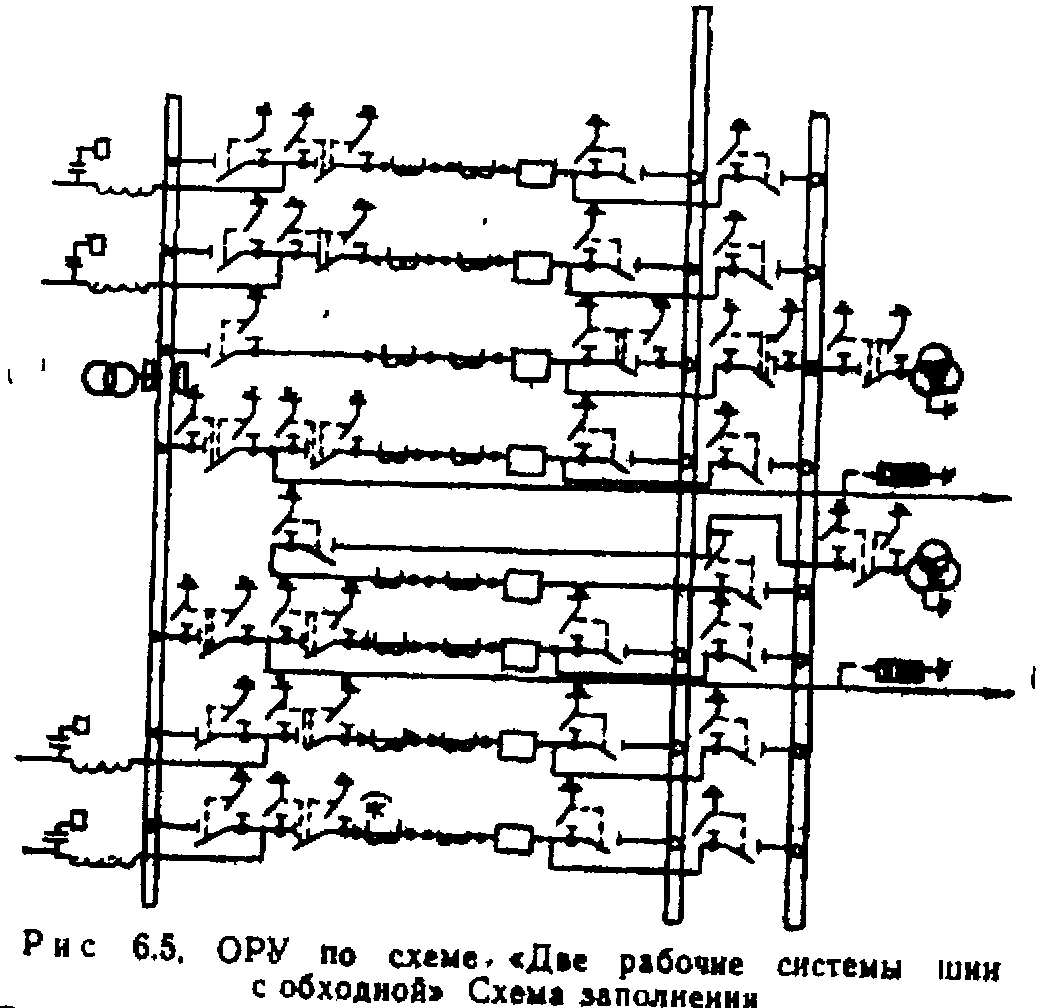

4 Применение стационарных заземлителей (заземляющих ножей), исключающих, как правило, необходимость использования переносных заземлителей при ремонтах аппаратуры ОРУ. Их расположение дано на рис. 6.5 и :.6.6
5. Такое расположение дорог, которое обеспечивало бы возможность свободного подъезда механизмов и передвижных электротехнических лабораторий к выключателям и трансформаторам тока.
б. Максимальная унификация конструктивных элементов для РУ с металлическими н железобетонными портальными конструкциями по отношению к принятым расстояниям между аппаратамии осями строительных конструкций независимо от схемы ОРУ.
7
.

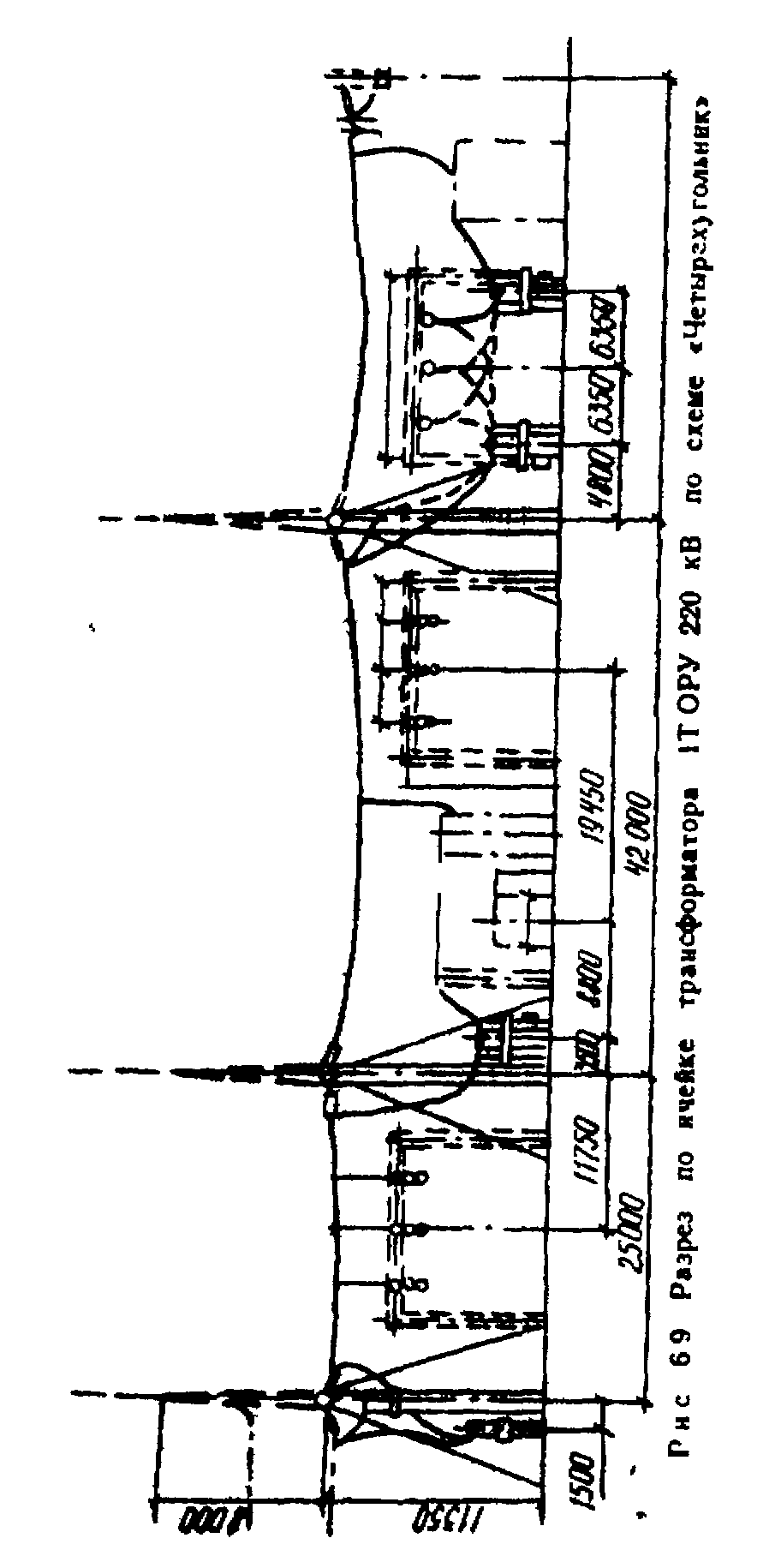

В компоновках ОРУ по всем схемам
под внутренней рабочей системой
шин должна приниматься ступенчато-килевая
установка разъединителей, что позволяет
сократить ширину ОРУ и избежать
второго яруса ошиновки. Такое
решение для ОРУ по схеме
«четырехугольник» с расположением
оборудования и учетом расширения и
перехода к схеме с двумя рабочими и
обходной системой шин приведено на
рис. 6.8 и 6.9.
Управление этими разъединителями принимается трехполюсным с одним приводом ПРН-220-м. В тех случаях, когда в компоновках по упрощенным схемам вместо этих разъединителей стоят отделители, последние также устанавливаются ступенчато, что позволяет при переходе к более сложным схемам сохранить строительные конструкции без изменений , заменив лишь отделитель и разъединитель.

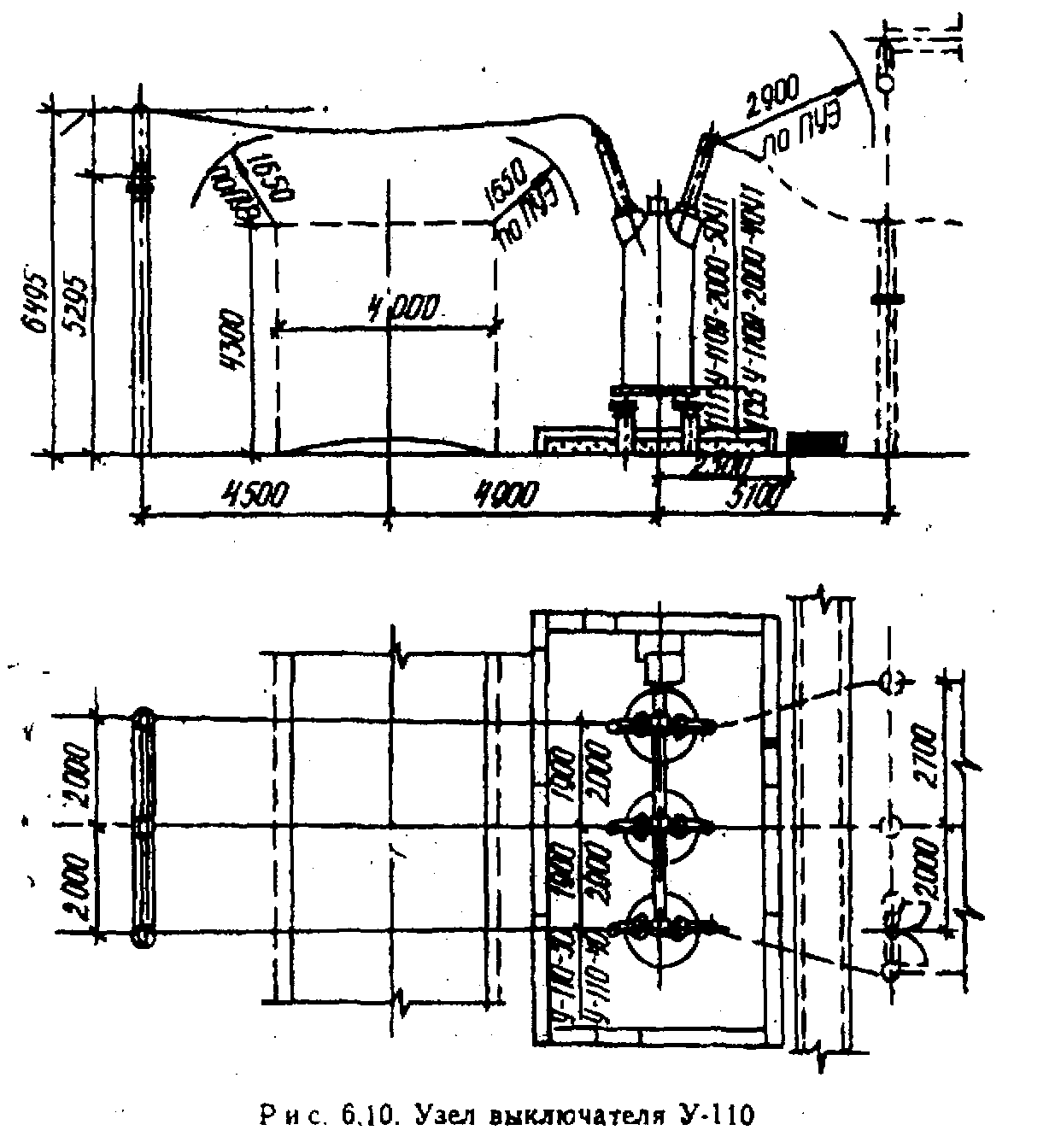

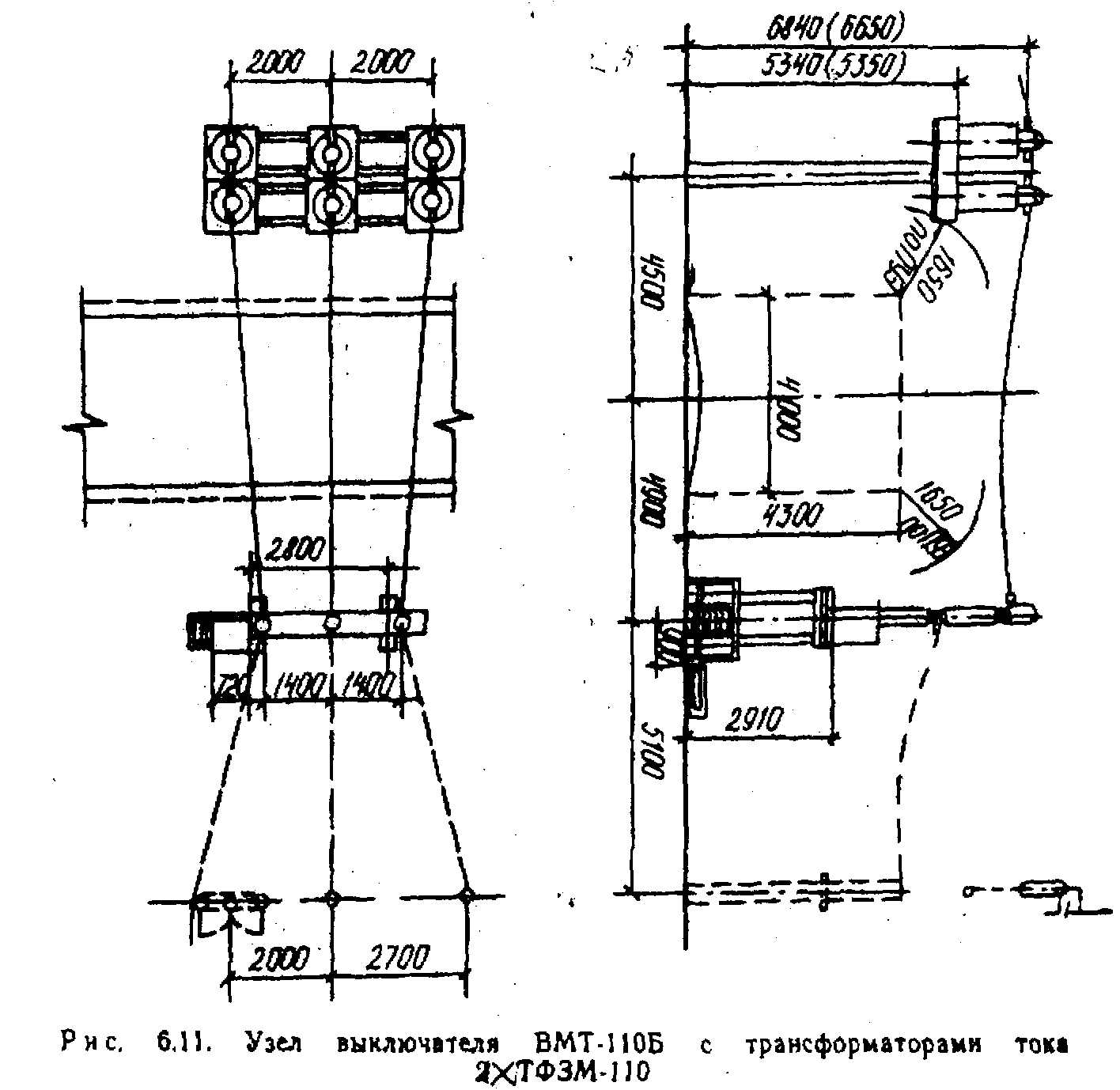

8. Перемычка между выключателями и трансформаторами тока выполняется в двух вариантах. При этом гибкое исполнение выполнено с учетом подвески одного сталеалюминиевого провода сечением до 600 мм2, что удовлетворяет требованиям по нагреву для любых цепей с разъединителем до 1000А, а жесткое исполнение выполнено из алюминиевых труб 0200/90 мм для цепей на ток более 1000 А (рис. 6.10 и 6.11). К недостаткам «гибкой перемычки», следует отнести увеличение высоты опорных конструкций под трансформаторы тока (изоляторы) по сравнению с «жестким» вариантом.
Большое разнообразие типов и конструкций ОРУ объясняется в основном схемами установок. Типы выключателей не влияют на выбор конструкции ОРУ, так как все они проектируются для установки любых выключателей в ОРУ данного напряжения
Узел установки выключателя показан условно прямоугольником. Установка силовых трансформаторов не показана.
На рис 6.12 и б 13 приведено ОРУ по упрощенной схеме мостика с выключателем в перемычке к отделителями и короткоэамыкателями в цепях силовых трансформаторов.
Размеры строительной части и расположение оборудования и токоведущих частей таковы, что при расширении и связанном с ним переходе к более сложным схемам требуется минимум реконструкции. За основу принимается ОРУ по схеме с двумя рабочими и обходной системами шин ( рис 6.13 а,б)
