Правила выполнения соединений. Потоки данных или потоки управления в схемах показываются линиями. Направление потока слева направо и сверху вниз считается стандартным.
Âслучаях, когда необходимо внести большую ясность в схему (например, при соединениях), на линиях используются стрелки. Если поток имеет направление, отличное от стандартного, стрелки должны указывать это направление.
Âсхемах следует избегать пересечения линий. Пересекающиеся линии не имеют логической связи между собой, поэтому изменения направления в точках пересечения не допускаются.
Две или более входящие линии могут объединяться в одну исходящую линию. Если две или более линии объединяются в одну линию, место объединения должно быть смещено
Рисунок 5.11 - Объединение линий (см. рисунок 5.11).
Линии в схемах должны подходить к символу либо слева, либо сверху, а исходить либо справа, либо снизу. Линии должны быть направлены к центру символа.
При необходимости линии в схемах следует разрывать для избежания излишних пересечений или слишком длинных линий, а также если схема состоит из нескольких страниц. Соединитель в начале разрыва называется внешним соединителем, а соединитель в конце разрыва — внутренним соединителем.

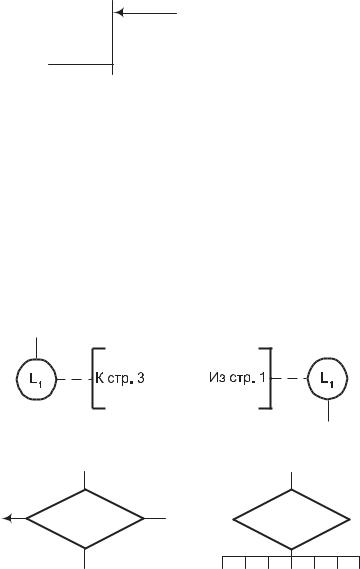

Ссылки к страницам могут быть приведены совместно с символом комментария для их соединителей (см. рис. 5.12а -внешний соединитель, рис. 5.12б - внутренний соединитель).
à |
á |
Рисунок 5.12 - Внешний (а) и внутренний (б) соединитель
à |
á |
Рисунок 5.13 - Выходы несколькими линиями (а) и одной с разветвлением (б)
Несколько выходов из символа следует показывать (см. рисунки 5.13а и 5.13б):
а) несколькими линиями от данного символа к другим;
б) одной линией от данного символа, которая затем разветвляется в соответствующее число линий.
Каждый выход из символа должен сопровождаться соответствующими значениями условий, чтобы показать
5 1
логический путь, который он представляет, с тем, чтобы эти условия и соответствующие ссылки были идентифицированы (см. рисунок 5.14).
Рисунок 5.14 - Запись значений условий для выходов

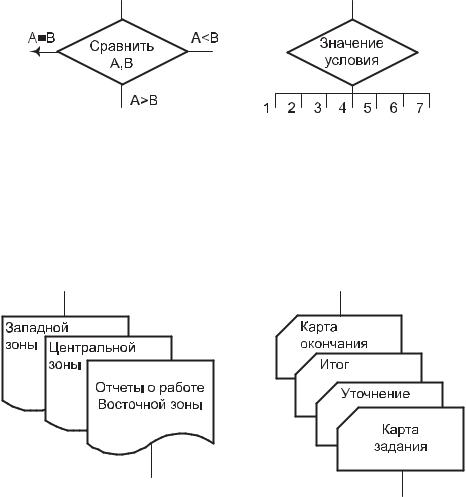

Вместо одного символа с соответствующим текстом могут быть использованы несколько символов с перекрытием изображения (см. рисунок 5.15), каждый из которых содержит описательный текст (использование или формирование нескольких носителей данных или файлов, производство множества копий печатных отчетов).
Рисунок 5.15 - Символы с перекрытием
Когда несколько символов представляют упорядоченное множество, это упорядочение должно располагаться от переднего (первого) к заднему (последнему).
Линии могут входить или исходить из любой точки перекрытых символов, однако правила выполнения соединений, описанные ранее, должны соблюдаться. Приоритет или последовательный порядок нескольких символов не изменяется посредством точки, в которой линия входит или из которой исходит.
Для оформления дипломных и курсовых проектов, ориентированных на разработку программного обеспечения, могут быть полезны стандарты, приведенные в приложении M.
5 2
Приложение А
(обязательное)
Пример титульного листа дипломного проекта
Министерство образования и науки Российской Федерации Федеральное агентство по образованию
ГОУ ВПО «Уральский государственный технический университет - УПИ» Факультет ускоренного обучения
Кафедра микропроцессорной техники
ÓÄÊ 681.3
ДОПУСТИТЬ К ЗАЩИТЕ Зав. кафедрой, к.т.н., проф.
____________Д. Г. Матюнин «___»____________2005 г.
ДВИГАТЕЛЬ АСИНХРОННЫЙ С КОРОТКОЗАМКНУТЫМ РОТОРОМ
ДИПЛОМНЫЙ ПРОЕКТ Пояснительная записка 2201 000000 024 ПЗ
Руководитель доц., к.т.н. |
Г. В. Хоробрых |
Консультант доц., к.т.н. |
В. И. Тимофеев |
Консультант |
В. П. Пырков |
Нормоконтpолер доц., к.т.н. |
В. Н. Кичигин |
Студент гр. СП-907 |
В. А. Иванов |
Екатеринбург 2005 |
|
5 3
Приложение Б
(обязательное)
Пример титульного листа курсового проекта
Министерство образования и науки Российской Федерации Федеральное агентство по образованию
ГОУ ВПО «Уральский государственный технический университет - УПИ» Факультет ускоренного обучения
Кафедра микропроцессорной техники
Оценка проекта
Члены комиссии
ТРАНСФОРМАТОР СУХОЙ
КУРСОВОЙ ПРОЕКТ
Пояснительная записка 2201 000000 015 ПЗ
Руководитель доц., к.т.н. |
Ю. В. Барышников |
Студент гр. СП-908 |
В. И. Петров |
Екатеринбург 2005
5 4
Приложение В
(рекомендуемое)
Примеры библиографического описания (ГОСТ 7.1-2003, ГОСТ 7.82-2001)
В.1 Описание книги (до трех авторов)
Липаев В. В. Управление разработкой программных средств [Текст]: методы, стандарты, технология / В. В. Липаев. — М.: Финансы и статистика, 1993. — 160 с.
Королев Ю. В. Защита оборудования от коррозии [Текст] / Ю. В. Королев, Е. В. Путилов. — Л.: Машиностроение, 1976. — 136 с.
В.2 Описание книги (4 автора)
Linux [Текст]: справочник / Э. Сивер, С. Спейнауэр, С. Фиггинс, Д. Хекман; пер. с англ. Н. М. Ручко. — СПб.: Символ-Плюс, 2001. — 912 с.
В.3 Описание книги (более 4 авторов)
Радиотехнические системы [Текст]: учебник для вузов / Ю. П. Гришин, В. П. Ипатов, Ю. М. Казаринов и др.; под ред. Ю. М. Казаринова.
— М.: Высшая школа, 1990. — 496 с.
В.4 Описание многотомного издания
Савельев И. В. Курс общей физики [Текст]: учеб. пособие для студентов вузов / И. В. Савельев. — М.: Наука, 1982. — 3 т.
В.5 Описание отдельного тома
Савельев И. В. Курс общей физики [Текст]. Т.1: Механика. Молекулярная физика: учеб. пособие для студентов вузов / И. В. Савельев.
— М.: Наука, 1982. — 432 с.
В.6 Описание статьи из сериального издания
Программное обеспечение для обработки пространственной географи- ческой информации [Текст] / Ю. Р. Архипов, В. М. Московкин, М. В. Панасюк и др. // Вестник Московского университета. Сер. 5: География. — 1982. — ¹ 4. — С. 102-110.
Головачев И. Оценка характеристик фотонаборного аппарата [Текст] / И. Головачев, В. Савченко // Publish: дизайн, верстка, печать. — 2001.
— ¹ 7. — Ñ. 32-49.
5 5
В.7 Описание статьи из сборника
Бобрик П. И. Анализ основных направлений технологического обеспе- чения надежности и долговечности [Текст] / П. И. Бобрик // Надежность и долговечность машин и оборудования: сб. науч. тр. / Под ред. А. С. Проникова. — М.: МАИ, 1972. — С. 102-110.
В.8 Описание авторского свидетельства
À. ñ. 1007970 ÑÑÑÐ, ÌÊÈ3 В 25 J 15/00. Устройство для захвата неориентированных деталей типа валов [Текст] / В. С. Ваулин, В. Г. Кемайкин (СССР). — ¹ 3360585/25-08; заявлено 23.11.81; опубл. 30.03.83, Бюл. ¹ 12. — 2 с.
В.9 Описание патента
Пат. 2187888 Российская Федерация, МПК7 H 04 В 1/38, Н 04 J 13/00. Приемопередающее устройство [Текст] / Чугаева В. И.; заявитель и патентообладатель Воронеж. науч.-ислед. ин-т связи. — ¹ 2000131736/09; заявл. 18.12.00; опубл. 20.08.02, Бюл. ¹ 23 (II ч.). — 3 с.
В.10 Описание стандарта и сборника стандартов
ГОСТ 7.1-2003. Система стандартов по информации библиотечному и издательскому делу. Библиографическая запись. Библиографическое описание [Текст]. — Взамен ГОСТ 7.1-84; введ. 01.07.2004. — М.: Изд-во стандартов, 2003. — 166 с.
Система стандартов безопасности труда [Текст]: [сборник]. — М. : Изд-во стандартов, 2002. — 102 с.
В.11 Описание электронных ресурсов
Internet шаг за шагом [Электронный ресурс] : [интерактив. учеб.].
— Электрон. дан. и прогр. — СПб. : Питер Ком, 1997. — 1 электрон. опт. диск (CD-ROM) + прил. (127 с.).
Цветков В. Я. Компьютерная графика: рабочая программа [Электронный ресурс] : для студентов заоч. формы обучения геодез. и др. специальностей / В.Я. Цветков. — Электрон. дан. и прогр. — М.: МИИГАиК, 1999. — 1 дискета.
Лавренева О.Л. Организация и технология ретроспективной конверсии каталогов [Электронный ресурс] / О.Л.Лавренева, М. Э. Фреон // Электронные библиотеки. — 2000. — Т. 3, вып. 5. — Режим доступа: http://www.iis.ru/el-bib/2000/200005/200005.ru.html.
5 6
Приложение Г
(обязательное)
Образцы форм основных надписей
(ÃÎÑÒ 2.104-68, ÑÒÏ ÓÃÒÓ-ÓÏÈ 1-96)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 8 5 |
|
|
|
|
|
7 |
|
|
10 |
|
|
2 3 |
|
|
1 5 |
|
|
10 |
|
|
70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(2) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
(14) |
(15) |
(16) |
|
(17) |
|
(18) |
|
|
|
|||||||
* 5 = 55 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(1) |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(10) |
|
(11) |
|
(12) |
|
(13) |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(3) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Л и т. |
|
М а с с а |
|
М а с ш т. |
|
|
|||||||
|
|
|
5 |
|
||||||||||
(4) |
|
(5) |
|
|
(6) |
|
15 |
|
||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 5 |
|
|
1 7 |
|
|
|
1 8 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
||||||
Л и с т (7) |
|
Л и с т о в (8) |
5 |
|
||||||||||
|
|
|
|
|
(9) |
|
|
|
|
15 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
20 |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

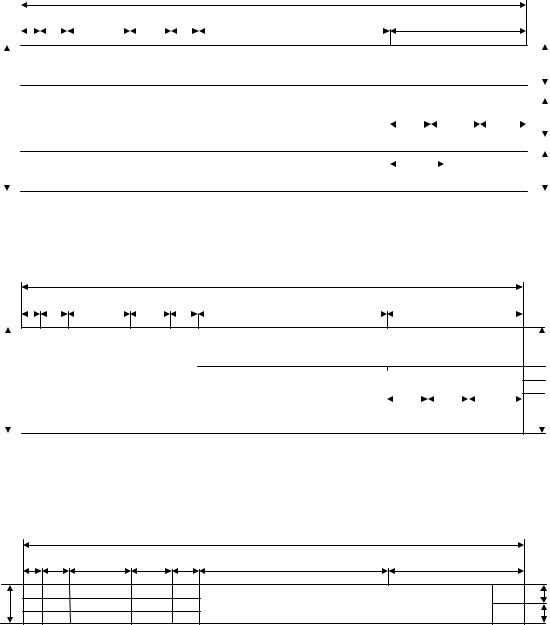

Рисунок Г.1 - Форма 1. Основная надпись для чертежей и схем
1 8 5
7 |
|
10 |
|
23 |
|
15 |
|
10 |
|
7 0 |
|
5 0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(14) |
(15) |
(16) |
(17) |
(18) |
8 * 5 = 40 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
(10) |
(11) |
(12) |
(13) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(2)
|
|
Л и т. |
|
|
Л и с т |
Л и с т о в |
||||
|
(4) |
|
(7) |
|
(8) |
|
|
|||
(1) |
|
|
|
|
|
|
|
|
|
|
15 |
|
15 |
|
20 |
|
|
||||
|
|
|
|
|
||||||
|
|
|
(9) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
15 5 5 15
Рисунок Г.2 - Форма 2. Основная надпись для текстовых конструкторских документов (первый или заглавный лист)
|
|
|
|
|
|
185 |
|
|
|
7 |
10 |
23 |
15 |
10 |
70 |
50 |
|
* 5=15 |
(14) |
(15) |
(16) |
(17) |
(18) |
(2) |
Л и с т |
8 7 |
(7) |
||||||||
3 |
|
|
|
|
|
|
|
|
Рисунок Г.3 - Форма 2а. Основная надпись для текстовых конструкторских документов (последующие листы)
5 7
Âграфах основной надписи указывают:
âграфе 1 - наименование изделия (в соответствии с требованиями ГОСТ
2.109-73), а также наименование документа, если ему присвоен шифр (по ГОСТ 2.102-68), или тему проекта, или наименование графика (таблицы);
âграфе 2 - обозначение документа (по СТП ÓÃÒÓ-ÓÏÈ 1-96):
ÕÕÕÕХХХХХХ ХХХ ХХ
шифр документа по ГОСТ 2.102-68 порядковый регистрационный номер
классификационная характеристика по общероссийскому классификатору продукции (ОКП) или классификатору ЕСКД (см. СТП УГТУ-УПИ 1-96, п.2)
номер специальности, по которой выполняется проект (работа)
в графе 3 - обозначение материала детали (графу заполняют только на чертежах детали);
в графе 4 - для дипломных проектов - ПД, для дипломных работ - РД, для курсовых проектов и работ - ПК и РК, шрифт 7;
âграфе 5 - масса изделия по ГОСТ 2.109-73;
âграфе 6 - масштаб (проставляется в соответствии с ГОСТ 2.302-68 è ÃÎÑÒ
2.109-73);
в графе 7 - порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
в графе 8 - общее количество листов, документа (графу заполняют только на первом листе);
в графе 9 - наименование предприятия, выпускающего документ (СТП УГТУ-УПИ 1-96);
в графе 10 - сверху вниз: студент, руководитель, консультант, нормоконтролер, заведующий кафедрой;
в графах 11-13 - соответственно фамилии, подписи и даты подписания документов;
графы 14-18 - не заполняются; при необходимости для курсового проектирования на общем поле вместо граф 14-18 допускается указывать номера задания, варианта, схемы и др.
5 8
Приложение Д
(справочное)
Символы, используемые в электрических схемах
Таблица Д.1 — Символы по ГОСТ 2.728-74 и ГОСТ 2.747-68
Наименование Обозначение
Резистор постоянный
Резистор переменный |
èëè |
Резистор подстроечный
Потенциометр функциональный
Kонденсатор постоянной емкости |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kонденсатор электролитический: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
a) поляризованный, |
à) |
|
|
|
|
|
|
|
|
|
|
á) |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
б) неполяризованный |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kонденсатор переменной емкости |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предохранитель плавкий
Громкоговоритель
Прибор измерительный
Микрофон
Телефон
5 9
Таблица Д.2 — Символы по ГОСТ 2.737-68
Наименование Обозначение
Усилитель |
èëè |
Выпрямитель
Фильтр |
|
Преобразователь частоты f1 |
f1 |
в частоту f2 |
f2 |
Формирователь импульсов |
|
Генератор синусоидальных колебаний |
f |
G |
|
с регулируемой частотой |
|
Генератор прямоугольных импульсов |
G |
|
|
Генератор с кварцевой стабилизацией |
G |
|
|
Генератор звуковых частот |
G |
|
|
Генератор пилообразных колебаний |
G |
|
Генератор шумов: |
G |
|
к − постоянная Больцмана, |
||
k T |
||
Т − абсолютная температура |
||
|
||
Фильтр нижних частот |
|
Фильтр верхних частот
Фильтр полосовой
Фильтр режекторный
