ностей монтируемого каркаса здания. Существует несколько способов монтажа блоков покрытия (рис. 15).

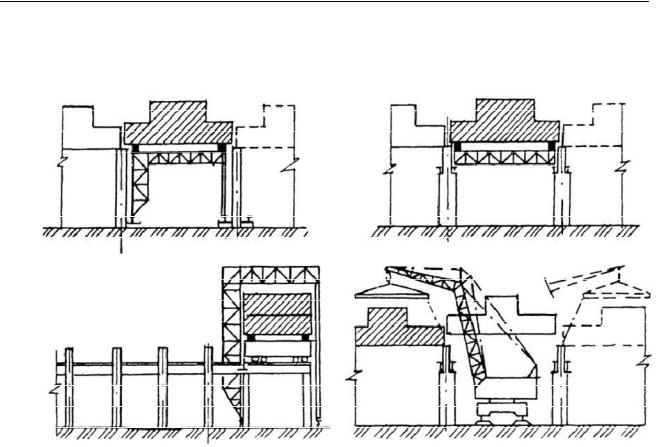

Рис. 15. Схемы транспортирования и установки блоков покрытия:

а – высоким установщиком; б – низким установщиком; в – козловым краном или низким установщиком; г – универсальным монтажным или башенным краном с подачей блока по путям крана

Монтаж с использованием установщика. Этот способ монтажа применяется при возведении производственных зданий, имеющих подкрановые балки, по которым может перемещаться установщик. Он представляет собой пространственную конструкцию типа мостового крана.

В торце здания с помощью крана большой грузоподъемности блок покрытия снимается с конвейерных тележек и ставится на установщик. В таком положении установщик транспортирует блок покрытия к месту монтажа. Здесь с помощью домкратных и рихтовочных устройств блок точно опускают на колонны и закрепляют.

Установщики применяют для монтажа блоков покрытия цехов, имеющих пролеты 24, 30, 36 и 42 м, при массе блока до 150 – 180 т. Транспортирование блоков вдоль пролета по подкрановым путям позволяет совмещать монтаж покрытия здания с устройством фундаментов под оборудование и другими работами в пролетах корпуса.

40

3. Технология возведения надземной части зданий и сооружений

Монтаж высоким установщиком. Этот способ применяется для одноэтажных производственных зданий небольшой высоты, в которых нет подкрановых балок.

Высокий установщик представляет собой жесткую пространственную конструкцию, опирающуюся на балки, установленные на тележках.

Монтаж самоходными кранами. Этот способ применяется в ос-

новном в зданиях с бескрановыми пролетами, а также в цехах с большим расстоянием от подкрановых балок до верха колонн. В качестве монтажных кранов используются башенный кран БК-1000, гусеничный кран СКГ-100 или рельсовые краны СКР-1500 и СКР-2600. Недостаток монтажа с помощью кранов заключается в том, что блоки покрытия должны быть доставлены в зону работы по рельсовому пути крана.

3.1.2. Технология возведения гражданских зданий

3.1.2.1. Основные грузоподъемные машины, применяемые при возведении гражданских зданий

На вид применяемой техники и на общую технологию производства работ при возведении зданий влияют следующие факторы:

1)объемно-планировочное решение здания;

2)размеры здания в плане, этажность;

3)наличие техподполий, подвальных частей в здании;

4)конструктивное решение здания;

5)масса конструктивных элементов;

6)наличие вокруг будущего здания существующих строений, расстояние до них от здания;

Обычно применяют следующие грузоподъемно-монтажные машины: а) башенные краны:

•передвижные,

•приставные,

•самоподъемные;

б) передвижные стреловые краны; в) козловые краны (редко);

г) оборудование для строительства методом подъема.

Чаще всего применяют два вида грузоподъемно-монтажных машин:

•башенные краны;

•передвижные стреловые краны.

41

3.Технология возведения надземной части зданий и сооружений

3.1.2.2.Разработка ППР на возведение гражданских зданий

Разработка ППР на возведение наземной части гражданских зданий

выполняется в следующей последовательности:

1. Определяются виды работ, которые требуется выполнить (исключая кровельные и отделочные работы).

В настоящее время при наличии разделения труда в строительстве отдельные группы работ выполняются специализированными организациями. Поэтому на каждую группу работ (этап возведения здания) выполняется ППР.

Обычно возведение здания включает следующие этапы:

1)возведение конструкций подземной части (с земляными работами);

2)возведение конструкций наземной части.

1-й этап рассмотрен выше.

При возведении конструкций наземной части гражданских зданий обычно выполняются следующие работы:

а) устройство вертикальных несущих и ограждающих конструкций (в том числе перегородок);

б) устройство перекрытий и покрытий; в) устройство лестниц;

г) устройство других сопутствующих конструкций (например, балконов, козырьков и т.п.).

2.Определяются методы возведения наземной части здания.

3.Определяются грузоподъёмно-монтажные машины, требующиеся для производства работ.

4.Устанавливается очерёдность работ, возможность их производства поточными методами, устанавливается структура потоков, выполнение работ увязывается по времени (т.е. делается предварительный график производства работ (без расчётов).

5.Определяются методы и способы производства отдельных видов работ, а также составляющие их процессы.

6.Определяются объёмы работ.

7.Подсчитывается трудоёмкость выполнения работ (по ЕНиР).

8.Выполняются технологические схемы производства работ (в плане).

9.Разрабатываются мероприятия по ТБ и по противопожарной технике при производстве работ.

10.Разрабатывается окончательный график производства работ (со всеми необходимыми расчётами).

11.Определяются материально-технические ресурсы, необходимые для выполнения данного комплекса работ.

43

3.Технология возведения надземной части зданий и сооружений

12.Разрабатывается стройгенплан на период выполнения данного комплекса работ.

13.Разрабатываются графики:

1)поступления на объект материалов, полуфабрикатов и деталей;

2)потребности в рабочих кадрах;

3)работы основных строительных машин.

14.Определяются ТЭП.

Если возможно проектирование ППР в нескольких конкурентоспособных вариантах, делается технико-экономическое сравнение их и назначается оптимальный вариант.

3.1.2.3. Технология возведения многоэтажных зданий с кирпичными стенами

1.Применяемые методы возведения (т.е. могут применяться):

•монтаж сборных железобетонных конструкций – со склада;

•наращивание;

•поярусное (поэтажное);

•поблочное на всю высоту (блоки обычно ограничиваются деформационными швами);

•поточный метод возведения каждого этажа (особенно при большом фронте работ);

•раздельный метод возведения каждого этажа (при малом фронте работ).

2.Применяемые грузоподъемно-монтажные машины

Обычно применяются башенные краны:

•передвижные;

•приставные.

Основные положения возведения кирпичных многоэтажных зданий

1.Здание (или его часть в плане) возводит поэтажно комплексная бригада.

2.На каждом этапе организуется поточное выполнение работ, при этом:

а) работа расчленяется на составляющие процессы:

•кирпичная кладка с подачей растворной смеси на рабочее место;

•устройство и перестановка подмостей с заготовкой на них кирпича;

•монтаж сборных железобетонных конструкций, а именно:

−перемычек;

−ригелей (балок);

−перегородок;

44

3.Технология возведения надземной части зданий и сооружений

−лестниц, маршей и площадок;

−шахт лифтов;

−объемных блоков санузлов;

−газоходов;

−мусоропроводов;

−плит перекрытия;

−плит балконных;

б) бригада делится на звенья – исполнители; в) этаж в плане делится на захватки; г) работа организуется в 2 – 3 смены;

3.Работа на каждой захватке выполняется в следующей последовательности:

а) кладка стен 1-го яруса; б) установка подмостей с заготовкой на них кирпича (в процессе

работы – это перестановка подмостей с другой захватки); в) кладка стен 2-го яруса;

г) монтаж перемычек и докладка стен под перекрытие (иногда это связано с дополнительным подмащиванием);

д) уборка подмостей (т.е. перестановка их на новую захватку); е) монтаж перегородок; ж) монтаж плит перекрытия (покрытия); з) монтаж балконных плит;

4.К перечисленным процессам, выполняемым на каждой захватке, добавляются следующие работы по этажу в целом:

а) монтаж лестничных площадок и маршей; б) разгрузка поступающих грузов.

3.1.2.4. Технология возведения крупнопанельных зданий Применяемые методы

Применяемые монтажные машины

Обычно применяют башенные краны.

Если здания 2- 3-этажные, могут применятся передвижные стреловые краны:

−в башенно-стреловом исполнении;

−оборудованные гуськом (клювом).

45

3. Технология возведения надземной части зданий и сооружений

Монтаж конструкций здания на захватке начинают с установки панелей наружной торцовой стены, реже – одной дальней, примыкающей к углу, чаще – всех панелей от одного торца к другому. Затем переходят к монтажу панелей по дальней от крана оси здания, начиная от уже смонтированной торцовой панели и устанавливая их до конца захватки; последовательно устанавливают панели внутренней и ближней наружной стен, потом – элементы лестниц, перегородок. Далее осуществляют подачу кирпича, панелей перегородок, сантехоборудования и т.д. для доделочных работ на этаже. Заключительный этап – укладка панелей перекрытий на захватке. Благодаря электросварке и замоноличиванию стыков, образуется жесткий пространственный блок возводимого здания.

Конструкции стыков элементов зданий крупнопанельных схем очень разнообразны. В последние годы наиболее распространенной является конструктивная схема, при которой наружные панели – самонесущие. В этом случае основное предназначение стыков – предохранение конструкций от коррозии, промокания, продувания и промерзания. Для предохранения от продувания и промокания снаружи и поверх выступа горизонтального стыка панели укладывают жгуты и шнуры из резины, пороизола, других герметизирующих материалов.

Водонепроницаемость шва и стыков обеспечивается заделкой уплотняющей мастикой. Такую же мастику применяют и во внутренних швах. После окончания работ по герметизации стыков и швов наружных и внутренних панелей пространство между их гранями замоноличивают бетонной смесью с тщательным уплотнением.

3.1.2.5. Технология возведения зданий из объемных элементов

Общие положения

Одним из важных этапов развития полносборного домостроения является строительство зданий из объемных элементов. Объемный элемент

– готовый строительный блок с выполненной отделкой или полностью подготовленный под отделку с установленным в нем инженерным оборудованием.

Объемные элементы можно подразделить на несколько групп:

−блок-элементы для жилищного строительства;

−блок-комнаты, включая блок-кухни и лестничные клетки;

−блок-квартиры – блоки на всю ширину здания, включая две комнаты;

−просто объемные элементы – санитарно технические кабины, лиф-

товые шахты.

Более удобна в работе двухкомнатная разрезка, при которой сокращаются число монтируемых элементов, длина сварных швов, удобен дос-

47

3. Технология возведения надземной части зданий и сооружений

1

1

2

в

менты; 6 – навесная люлька для герметизации швов

Необходимо отметить, что башенные и козловые краны большой грузоподъемности требуют для своего монтажа в большинстве случаев столько же времени, сколько займет монтаж объемных блоков самого дома. Применение таких кранов требует специального оборудования. Более мобильными и менее дорогостоящими могут оказаться башенностреловые гусеничные краны и краны на спецшасси, но для их перемещения требуется свободная зона вокруг здания.

Гусеничные краны отдельных модификаций подходят по грузоподъемности, не требуют устройства рельсовых путей, с их помощью можно монтировать здания сложной конфигурации. Но такие краны не обеспечивают плавный подъем и наведение монтируемого блока на опоры. Нижнее расположение кабины машиниста не позволяет видеть сам процесс установки элемента. Общение монтажников и машиниста через радиосвязь снижает качество и безопасность работы.
