теплофизика

Дано: Решение:

P₁=100 бар

t₁=540⁰С

N= 200 МВт

Р_к=0,05 бар

∆t=20⁰C

d-?, D-?, Q₁-?,

Q₂-?, L₀-?, l₀-?,

M_B-?, η_tR-?, η_tk-?

	P	T	v	S	h	x
1	100	540	0.011	3,5	3400	-
2	0.05	21	15	3,5	1950	0.39
3	0.05	21	0.014	0.29	76	0
4	100	21	0.006	0.3	89	0
5	100	316	0.006	2,02	1734	0
6	100	316	0.006	2,9	2300	1

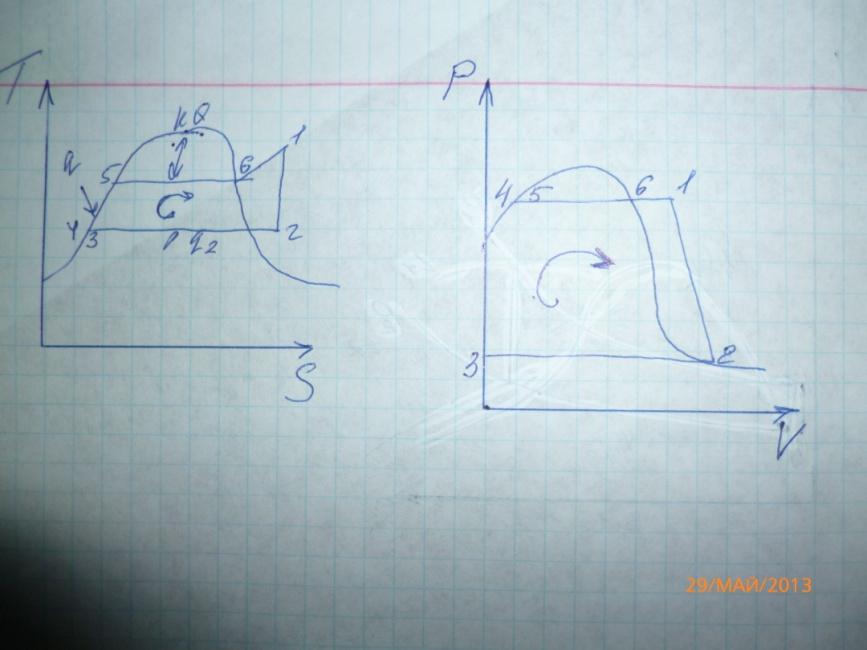

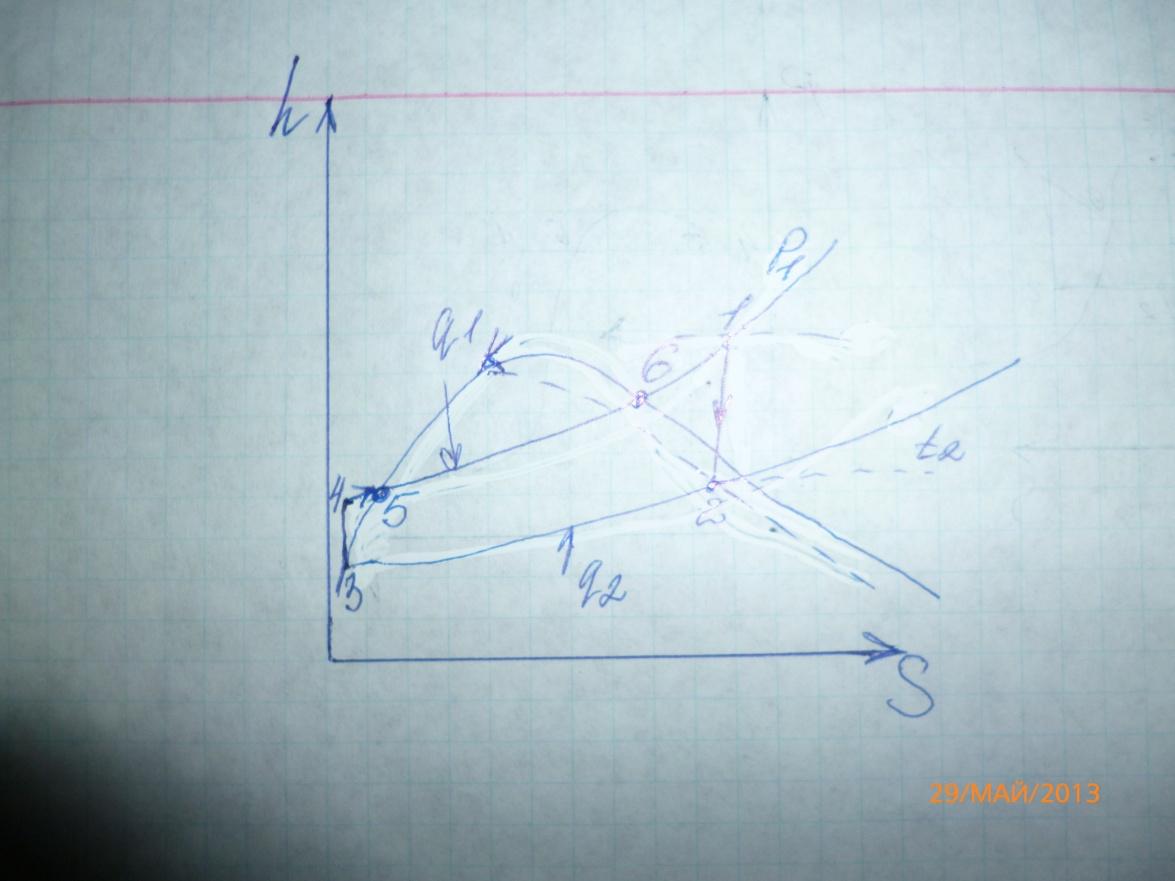

1-2- пара в турбине

2-3- отвод теплоты в конденсаторе

3-4- подъем давления в питательном насосе

4-5- подогрев воды до температуры кипения

q₁=h₁-h₄

q₁=3400-89=3311

q₂= h₂-h₃

q₂=1950-76=1874

A= h₁- h₂= 3400-1950=1450

d=

D=

Q₂=D* q₁=137,9*3311=456586,9=456 МВт

Q₂=D* q₂= 137,9*1874=258 МВт

М=

Термический КПД:

η_tR=

η_tk=
