5. Расчет и проектирование варианта фундамента на искусственном основании
Проектируется сборный фундамент мелкого заложения на естественном основании под колонну, расположенную по осям А-5, для исходных данных, приведенных выше.
Аналогично
фундаменту на естественном основании
в данном варианте назначаем глубину
заложения фундамента
.
Принимаем для устройства подушки песок
среднезернистый, плотный, имеющий
проектные характеристики
Для
определения площади подошвы фундамента
принимаю расчетное сопротивление
материала песчаной подушки (среднезернистого
песка)
(Таблица
В2 СП 22.13330.2011).
,
где
-
средний удельный вес материала фундамента
и грунта на его уступах.
Принимаю
фундамент ФД
9-2 с размерами
,
,
,
,
;объем бетона
.
Расчетные значения веса фундамента и грунта на его уступах:
Все нагрузки, действующие на фундамент, приводим к центру тяжести подошвы:
Максимальное
,
минимальное
и среднее
давления
на грунт под подошвой фундамента:
Уточняем расчетное сопротивление R песка подушки в соответствии с формулой В1 СП 22.13330.2011:
Так
как грузоподъемность мостового крана
отношение
проверять не требуется.
Все условия ограничения давлений выполнены.

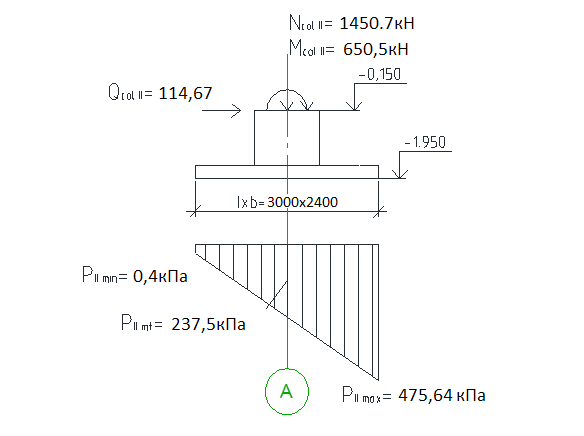

Эпюра
контактных давлений на подошве фундамента
Назначаем
толщину песчаной подушки
где
-
коэффициент,
принимаемый по
Таблице 5.8 СП 22.13330.2011для
и
Площадь условного фундамента на глубине z находим по формуле
Размеры условного фундамента согласно п. 5.6.25
Расчетное сопротивление грунта под подошвой условного фундамента (по низу песчаной подушки)
Условие проверки выполняется.
Конструирование
подушки сводится к определению ее
размеров
и
значения которых устанавливают с учетом
угла рассеивания напряжений в подушке
Угол наклона откоса котлована к горизонту
Следует обеспечить уширение подушки в
плане по сравнению с размерами фундамента
в обоих направлениях на величину
Принимаю

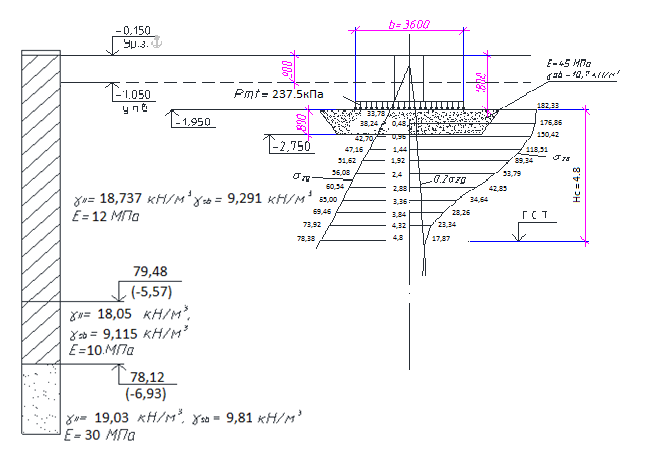

Для расчета осадки фундамента методом послойного суммирования составляем расчетную схему, совмещенную с геологической колонкой по оси фундамента А-5 (Рисунок 7).
Напряжение от собственного веса грунта на уровне подошвы фундамента при планировке срезкой в соответствии с п.5.6.33 СП 22.13330.2011:
Дополнительное вертикальное давление на основание от внешней нагрузки на уровне подошвы фундамента:
Соотношение
сторон подошвы фундамента
Значение коэффициента α устанавливаем по Таблице 5.8 СП 22.13330.2011.
Принимаю
толщину элементарного слоя грунта
,
для удобства пользования указанной
таблицей из условия
Дальнейшие вычисления сводим вТаблице
9.
Таблица 9. Определение осадки
zi, м |
ξ=zi/b |
zi+d, м |
α |
σzp=αPo, кПа |
σzg=σzg,0+Σγsb,i×zi, кПа |
0.2σzg, кПа |
Е, кПа |
0,00 |
0,00 |
1,80 |
1,00 |
182,33 |
33,78 |
6,76 |
45000,00 |
0,48 |
0,40 |
2,28 |
0,97 |
176,86 |
38,24 |
7,65 |
45000,00 |
0,96 |
0,80 |
2,76 |
0,83 |
150,42 |
42,70 |
8,54 |
12000,00 |
1,44 |
1,20 |
3,24 |
0,65 |
118,51 |
47,16 |
9,43 |
12000,00 |
1,92 |
1,60 |
3,72 |
0,49 |
89,34 |
51,62 |
10,32 |
12000,00 |
2,40 |
2,40 |
4,20 |
0,30 |
53,79 |
56,08 |
11,22 |
12000,00 |
2,88 |
2,80 |
4,68 |
0,24 |
42,85 |
60,54 |
12,11 |
12000,00 |
3,36 |
3,20 |
5,16 |
0,19 |
34,64 |
65,00 |
13,00 |
12000,00 |
3,84 |
3,60 |
5,64 |
0,16 |
28,26 |
69,46 |
13,89 |
12000,00 |
4,32 |
4,00 |
6,12 |
0,13 |
23,34 |
73,92 |
14,78 |
12000,00 |
4,80 |
4,80 |
6,60 |
0,10 |
17,87 |
78,38 |
15,68 |
12000,00 |
5,28 |
5,20 |
7,08 |
0,08 |
14,59 |
82,84 |
16,57 |
12000,00 |
На глубине Нс = 4,8 м от подошвы фундамента выполняется условие ограничения глубины сжимаемой толщи основания (ГСТ):
σzp = 17,87 кПа ≈ 0,2∙σzγ = 0,2∙78,38 = 15,68 кПа,
Поэтому послойное суммирование деформаций основания производим в пределах от подошвы фундамента до границы сжимаемой толщи грунта (ГСТ).
Осадку основания определяем по формуле:
β безразмерный коэффициент, равный 0.8;
–среднее
значение вертикального нормального
напряжения (далее – вертикальное
напряжение) от внешней нагрузки в i-м
слое грунта по вертикали, проходящей
через центр подошвы фундамента (см.
5.6.32), кПа;
–среднее
значение вертикального напряжения в
i-м
слое грунта по вертикали, проходящей
через центр подошвы фундамента, от
собственного веса, выбранного при
отрывке котлована грунта (см. 5.6.33), кПа;
–толщина
i-го
слоя грунта, см, принимаемая не более
0,4 ширины фундамента;
модуль
деформации i-го
слоя грунта по ветви первичного
нагружения, кПа;
n число слоев, на которые разбита сжимаемая толща основания.
Условие
S = 1,66 см < Su
= 12,0 см выполняется.
Значение
принято по
Таблице Д.1 СП
22.13330.2011.
Расчетная схема распределения напряжений в основании фундамента по оси А-5.
