4.3 Нижняя сварочная зона
Полагаем к установке 2 горелки, тогда расход топлива на одну горелку составит:
bг0= Вниз(2·3600)=394 ∕ 2·3600=0,055 м3/с.
Объем газа при действительных условиях:
bг= bг0(1+βtг)=0,055(1+20/273)=0,059 м3/с.
Количество воздуха, подаваемого в горелку при действительных условиях:
Vв=Lα· bг0(1+ βtг)=12,04·0,055(1+300/273)=1,51 м3/с.
Диаметр газового сопла dг при допустимой скорости газа при действительных условиях Wг=80 м/с составит:
Определяем диаметр носика горелки:
Округляем до =300 мм.
Выбираем горелку ДВБ 275.
При относительной длине факела lф / ≈25таких горелок, определяем длину факела у выбранной нами горелки lф=25=25·0,3=7,5 м.
Факелы горелок верхней сварочной зоны, направленные под углом 25 градусов к поверхности нагреваемого металла, обладают свойством настильности, что увеличивает их абсолютную длину на 20...25 %.
Окончательная длина факела верхних горелок сварочной зоны составит lф0=1,2·7,5=9.
Однако в этой части печи также может присутствовать эффект настильности факела, хотя в меньшей степени, чем вверху, из-за незначительного угла наклона горелок к горизонту. Поэтому выбор горелок для низа печи считаем верным. Давление воздуха и газа перед горелками ДВБ 275 должно быть таким же, как перед верхними.
Заключение
Нагревательная печь является теплотехническим агрегатом, предназначенным для осуществления определенного технологического процесса. Основная теплотехническая задача таких печей – передать тепло нагреваемому металлу или отнять тепло у нагретого металла в соответствии с технологией его нагрева или термической обработки. Таким образом, определяющим процессом для печного агрегата является теплопередача к металлу, подвергаемому тепловой обработке, и именно расчет этой теплопередачи есть основа расчета нагревательной печи.
Теплопередача к металлу в печах происходит излучением и конвекцией, в распространении тепла внутри металла – теплопроводностью.
Список литературы
Теплотехнические расчеты металлургических печей / Я.М. Гордон, Б.Ф. Зобнин, М.Д. Казяев и; под ред. А.С. Телегина. – М.: Металлургия, 1993 – 368 с.
Теплотехнические расчеты металлургических печей / Б.Н. Китаев, Б.Ф. Зобнин, В.Ф. Ратников и; под ред. А.С. Телегина. – М.: Металлургия, 1970 – 528 c.
Теплотехника металлургического производства. Т.2 Конструкция и работа печей / В.А. Кривандин, В.В. Белоусов, Г.С. Сборщиков под ред. В.А. Кривандина – М.: МИСИС, 2001 – 736 с.
Сожигательные устройства нагревательных и термических печей. Справочник. В.Л. Гусовский, А.Е. Лифшиц, В.М. Тымчак – М.:Металлургия, 1981. – 272 с.
Дипломное и курсовое проектирование теплотехнических агрегатов: методические указания к оформлению дипломных и курсовых работ /Н.Б. Лошкарёв, А.Н. Лошкарёв, Л.А. Зайнуллин – Екатеринбург: ГОУ ВПО УГТУ – УПИ, 2007. – 50 с.
Приложение1
it-диаграмма
ПРИЛОЖЕНИЕ 2
Значения коэффициента и поправок для расчета характеристик горения топлив приближенным методом
ПРИЛОЖЕНИЕ 3
Состав продуктов горения некоторых топлив
ПРИЛОЖЕНИЕ 4
Теплосодержание продуктов сгорания топлив I-IIIгруппы
ПРИЛОЖЕНИЕ 5
Средняя теплоемкость газообразного воздуха и топлива
ПРИЛОЖЕНИЕ 6
Значение степени черноты в функции от температуры
ПРИЛОЖЕНИЕ 7
Предварительные значения степени черноты в функции от температуры
ПРИЛОЖЕНИЕ 8
Значение поправочного множителя к степени черноты водяного пара
ПРИЛОЖЕНИЕ 9
Отношение толщины заготовки, прогреваемой сверху, к общей толщине в зависимости от распределения мощности
ПРИЛОЖЕНИЕ 10
Средняя теплоемкость и теплопроводность сталей

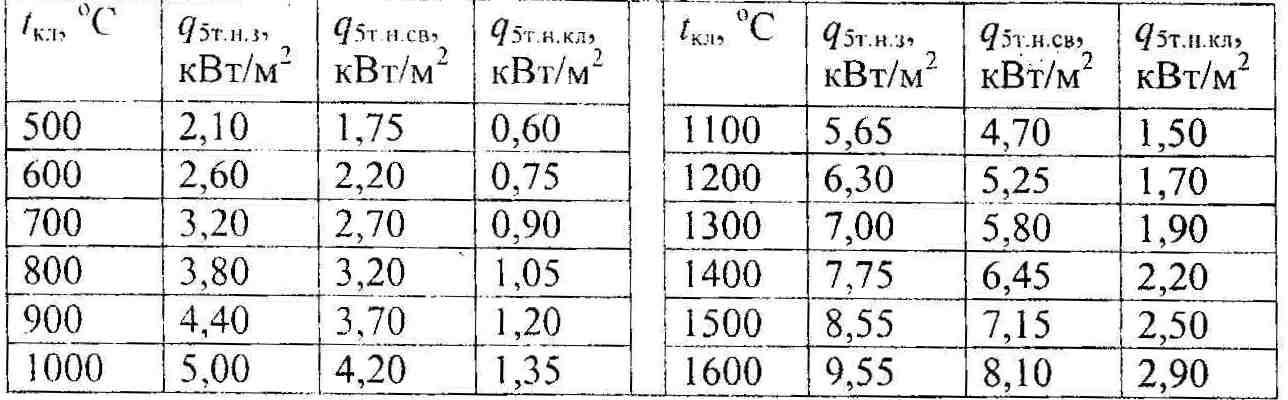

ПРИЛОЖЕНИЕ 11
Рекомендуемые значения в зависимости от температуры внутренней поверхности кладки
ПРИЛОЖЕНИЕ 12
Рекомендуемые плотности теплового потока на поверхности водоохлаждаемых подовых труб
