Работа «Схема электрическая принципиальная» (тема 5101)
Цель работы – познакомить студентов с видами и типами схем, общими требованиями к их выполнению; дать практические навыки выполнения и оформления схемы электрической принципиальной и перечня элементов к ней.
Содержание:
В соответствии вариантами индивидуальных заданий, приведёнными в таблице 4, выполнить схему электрическую принципиальную и, совмещённый с ней, перечень элементов.
Каждый вариант задания содержит структурную схему устройства и таблицу элементов, входящих в это устройство.
На основе данной структурной схемы необходимо выполнить схему электрическую принципиальную с соблюдением требований ГОСТ 2.701 –2008, ГОСТ 2.702 – 2011, ГОСТ 2.709 – -89, ГОСТ 2.710 – 81, ГОСТ 2.721 – 74 – ГОСТ 2.758 – 81.
На этом же формате выполняется перечень элементов с соблюдением требований ГОСТ 2.701 – 2008 и ГОСТ 2.702 – 2011.
При составлении перечня элементов необходимо использовать таблицу 3, в которой приведены условные обозначения элементов, входящих в варианты индивидуальных заданий в соответствии с требованиями стандартов на каждый типоразмер элементов. В условных обозначениях должен быть проставлен номинал элементов.
Исходная структурная схема, на основе которой выполняется работа, приведена на рис. 3.
Пример выполнения оформления работы приведён на рис. 4.

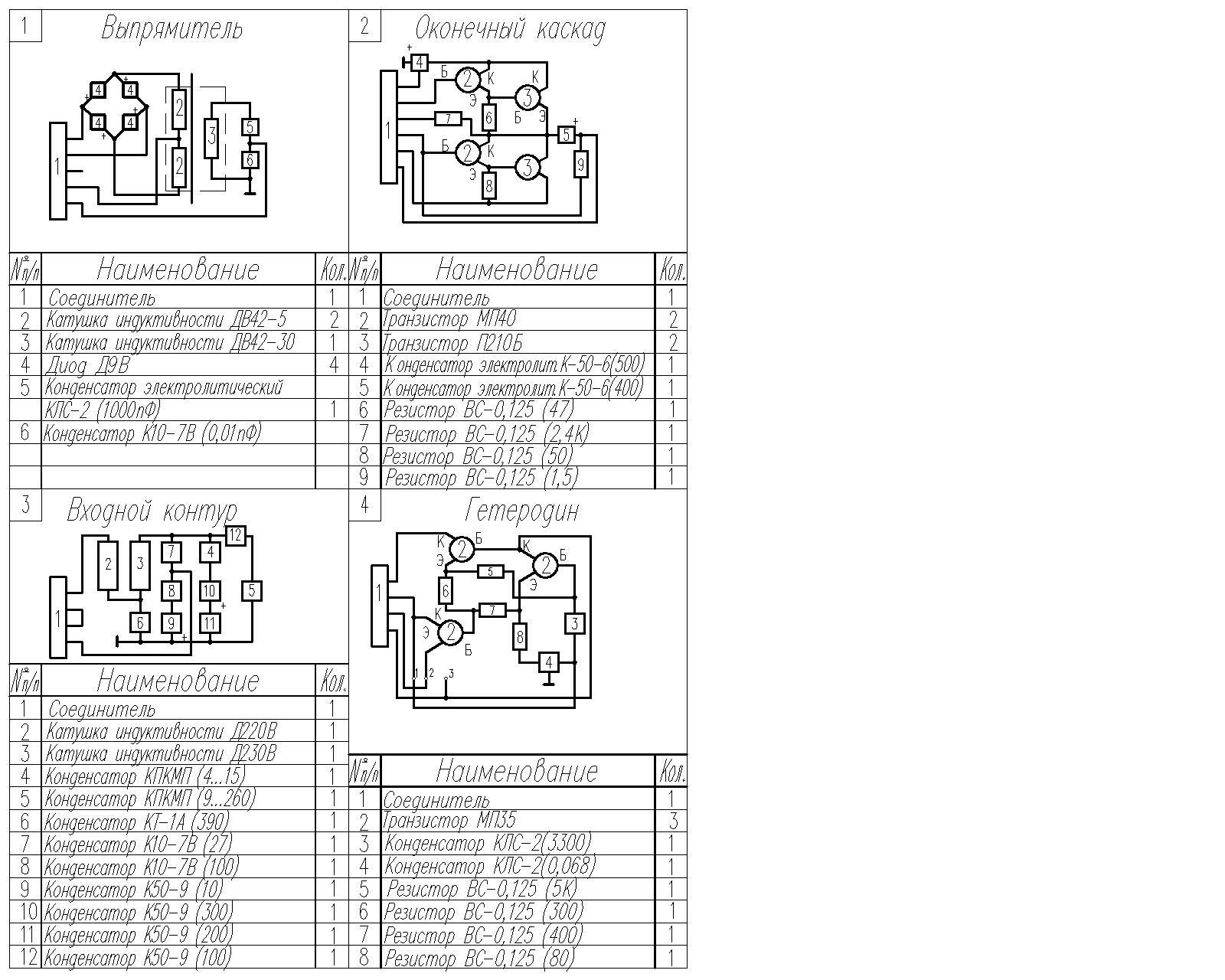

Рис.3. Структурная схема

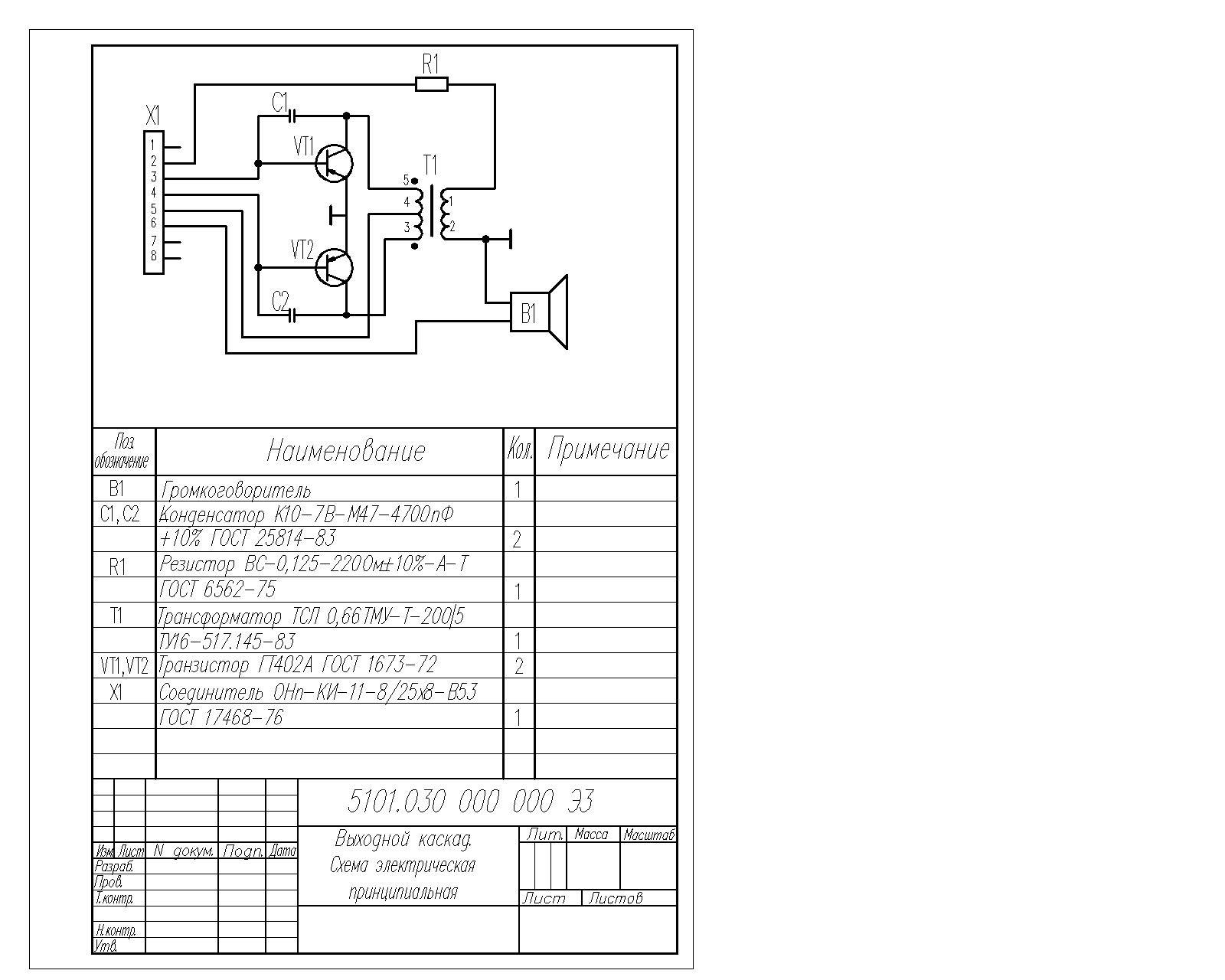

Рис.4. Схема электрическая принципиальная
Таблица 3
|
Наименование |
Условное обозначение |
|
|
|
|
|
Трансформаторы тока |
|
ТКС |
Трансформатор ТКС-0,66-1-1-200/5 ТУ16-517.933-82 |
|
ТСЛ |
Трансформатор ТСЛ-0,66ТМУ-I-200/5 ТУ16-517.145-83 |
|
ТСЗТП |
Трансформатор ТСЗТП-16/0,5-78У3 ТУ16-717.072-80 |
|
|
|
|
|
Трансформаторы напряжения |
|
НОЛ.12 |
Трансформатор НОЛ.12-15 ОМЗ ТУ16-517.921-81, ТУВД16-547.921-81 |
|
|
|
|
|
Конденсаторы |
|
БМ2 |
Конденсатор БМ-2-200В-0,01мкФ±20% ГОСТ 9687-81 |
|
МБМ |
Конденсатор МБМ-160В-0,25мкФ ±10% -В ГОСТ 23232-78 |
|
ПМ-2 |
Конденсатор ПМ2-63В-1000пФ ±10% -В ГОСТ 10783-79 |
|
К10-7В |
Конденсатор К10-7В-М47-27пФ±10% ГОСТ 25814-83 |
|
КД-1, КД-1А |
Конденсатор КД-1-П100-1пФ ±0,5пФ-1-НМ-В ГОСТ 7159-79 |
|
КТ-1, КТ-1А |
Конденсатор КТ-1-М47-4,3пФ ±10%-3 ГОСТ 23385-78 |
|
КПК-МП |
Конденсатор КПК-МП 4/15 ГОСТ 25949-83 |
|
КСО |
Конденсатор КСО-6,3-30-2У3 ГОСТ 1282-79 |
|
|
|
|
|
Конденсаторы электролитические |
|
К50-3А |
Конденсатор К50-3А-450В-20мкФ-ТОЖО.464.042 ТУ |
|
К50-6 |
Конденсатор К50-6-I-258-10мкФ-Ап-ВОЖО.464.107 ТУ |
|
К50-9 |
Конденсатор К50-9-0-6,3В-10мкФ-ВОЖО.464.054 ТУ |
|
К50-12 |
Конденсатор К50-12-150В-30мкФ-ТОЖО.464.079 ТУ |
|
КЛС-2 |
Конденсатор КЛС-2-М47-20пФ±20%ОЖО.460.020 ТУ |
|
|
|
|
|
Транзисторы |
|
ГТ308,ГТ308В, ГТ 308Г |
Транзистор ГТ 308 (ГТ308В, ГТ308Г) ШП3.365.009 ТУ Тип p-n-p |
|
ГТ313А |
Транзистор ГТ 313А ЖК3.365.162 ТУ Тип p-n-p |
|
ГТ321, ГТ321В |
Транзистор ГТ 321 (ГТ321В) ЩТ3.365.054 ТУ Тип p-n-p |
|
ГТ402, ГТ402А |
Транзистор ГТ 402 (ГТ402А) ГОСТ 1673-72 Тип p-n-p |
|
КТ315А, КТ315Б |
Транзистор КТ 315А (КТ315Б) ЖК3.365.200 ТУ Тип n-p-n |
|
МП35, МП37Б |
Транзистор МП35 (МП37Б) ГОСТ 14831-75 Тип n-p-n |
|
МП39, МП40, МП41 |
Транзистор МП39 (МП40, МП41) ГОСТ 14948-73 Тип p-n-p |
|
П210А |
Транзистор П210А ЩМ3.365.037 ТУ Тип p-n-p |
|
П210Б, П210В |
Транзистор П210Б (П210В) ГОСТ 14875-69 Тип p-n-p |
|
П306, П306А |
Транзистор П306 (П306А) ЩБ3.365.005 ТУ1 Тип p-n-p |
Окончание табл.3
|
Наименование |
Условное обозначение |
|
|
|
|
|
Диоды |
|
Д9Б, Д9В |
Диод Д9Б (Д9В) СМ3.362.015 ТУ |
|
Д103 |
Диод 103 СМ3.362.001 ТУ |
|
Д226Д |
Диод Д226Д ЩБ3.362.002 ТУ |
|
Д814А |
Диод Д814А СМ3.362.012 ТУ |
|
КД105Б |
Диод КД105Б ТР3.362.060 ТУ |
|
5ГЕ600 |
Селеновый выпрямитель 5ГЕ600 АФМ1 УФ3,214.637 ТУ |
|
|
|
|
|
Соединители |
|
4 контактный |
ОНц-РН-5-4/22-1 ГОСТ 17468-76 |
|
8 контактный |
ОНп-КИ-11-8/25Х8-В53 ГОСТ 17468-76 |
|
|
|
|
|
Резисторы |
|
ВС-0,125 |
Резистор ВС-0,125-220кОм±10%-А-Т ГОСТ 6562-75 |
|
МЛТ-0,5, МЛТ-0,1 |
Резистор МЛТ-0,5 (0,1)-300м±5%-А-Г-В ОЖО.468.058 ТУ |
|
С1-4-0,125 |
Резистор С1-4-0,125-1,1мОм±5%-А-25-Т ГОСТ 25350-82 |
|
СП3-1а,СП3-4а |
Резистор СП3-1а (СП3-4а)-470ОМ-II ГОСТ 11077-78 |
|
СТ3-17 |
Терморезистор СТ3-17-330 Ом±3%-Т ОЖО.468.096 У |
|
|
|
|
|
Предохранители |
|
ПМ-0,15 |
Предохранители ПМ-0,15 НИО.481.017 |
|
|
|
|
|
Катушки индуктивности |
|
Д2 |
Дроссель Д2 408 ОЮО.475.013 ТУ |
|
ДВ42 |
Дроссель ДВ 42-5 ОЮО.475.018 ТУ |

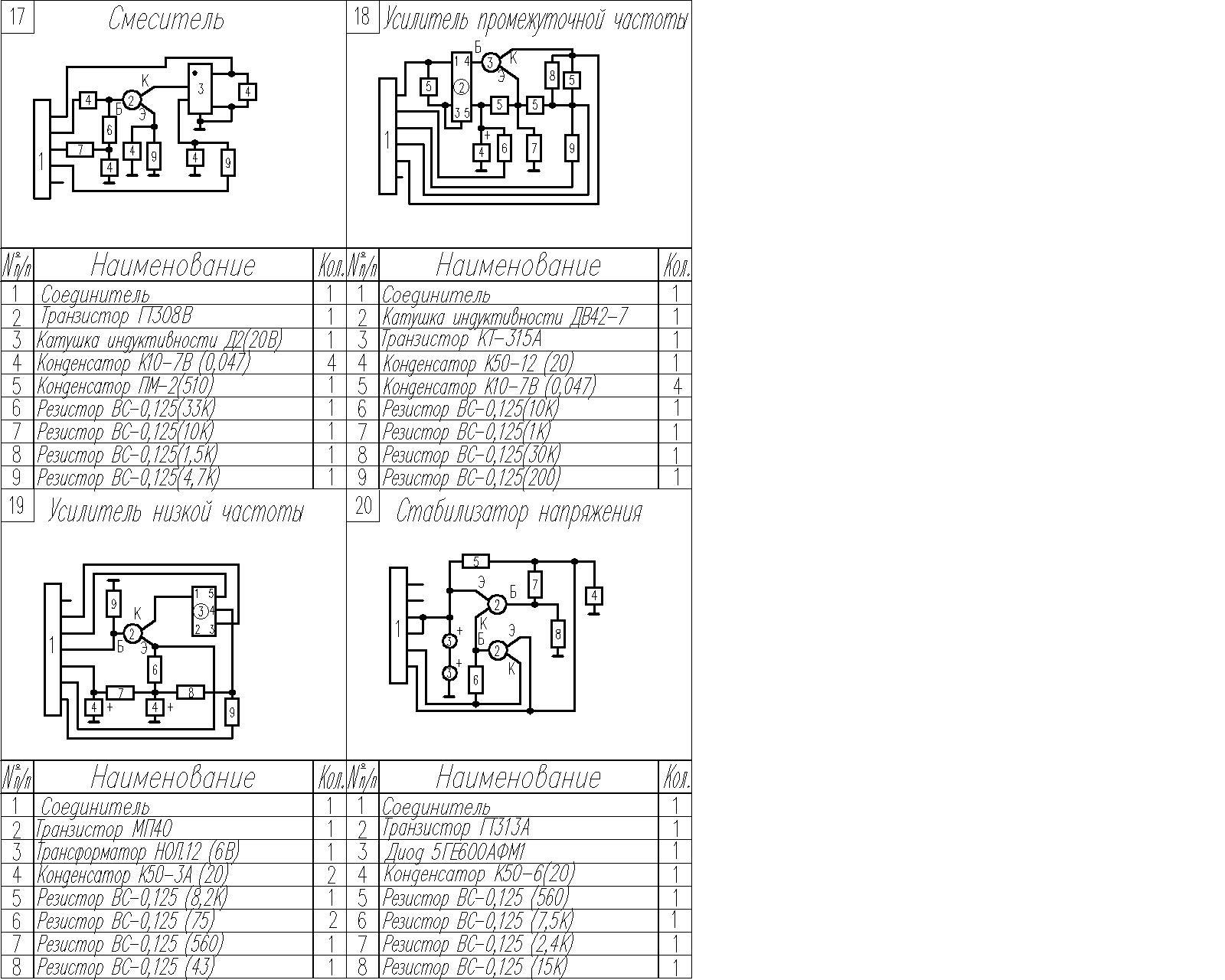

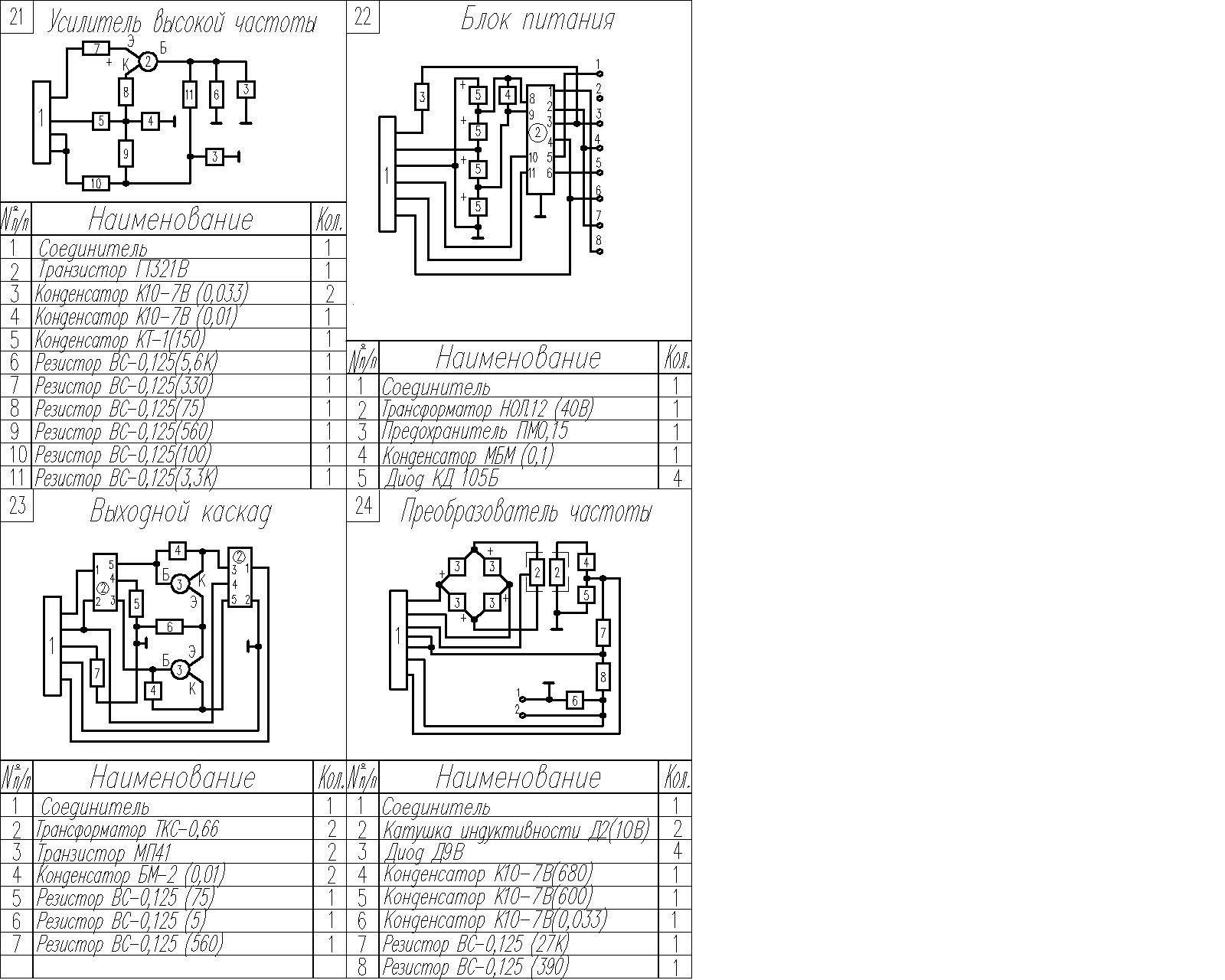

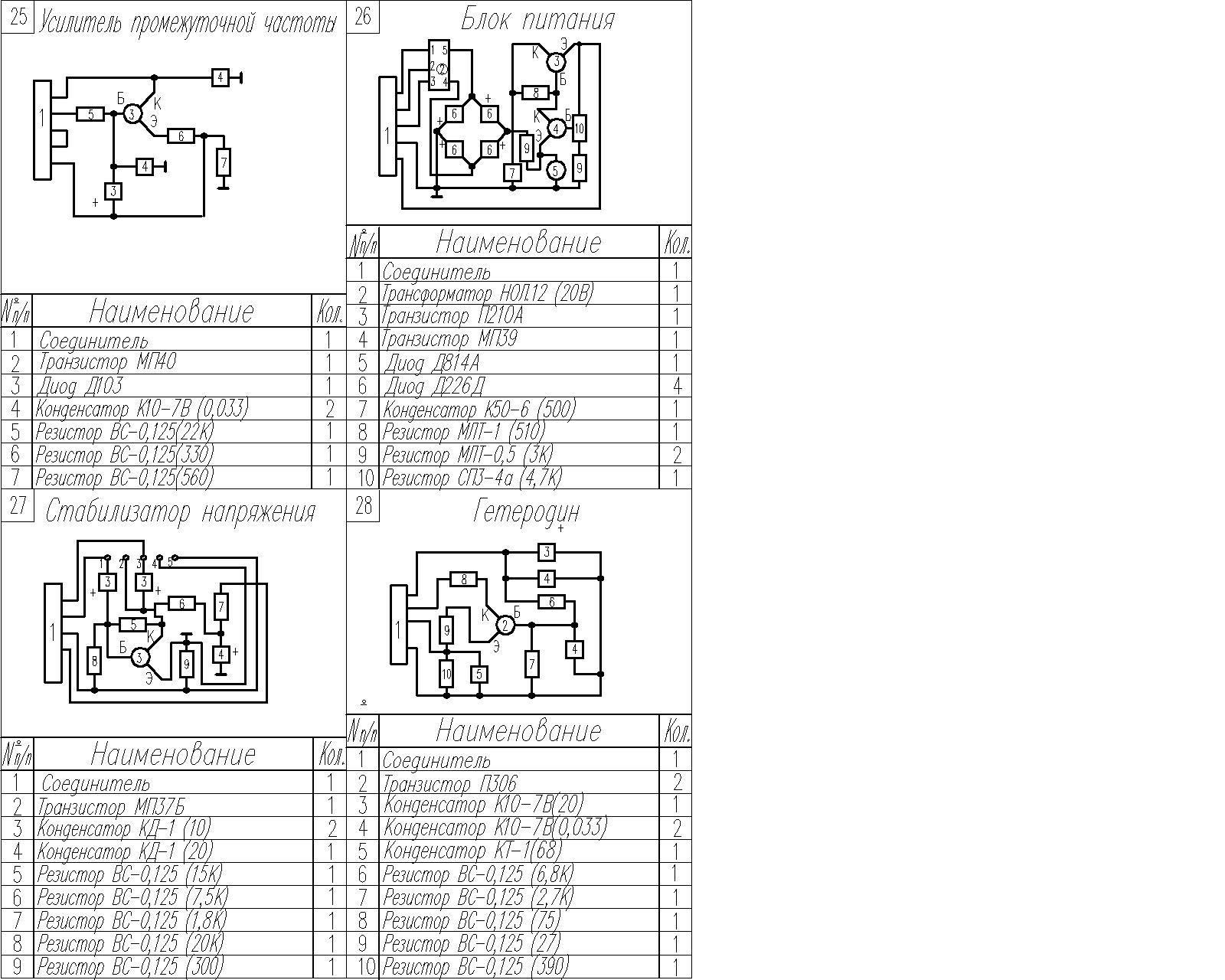

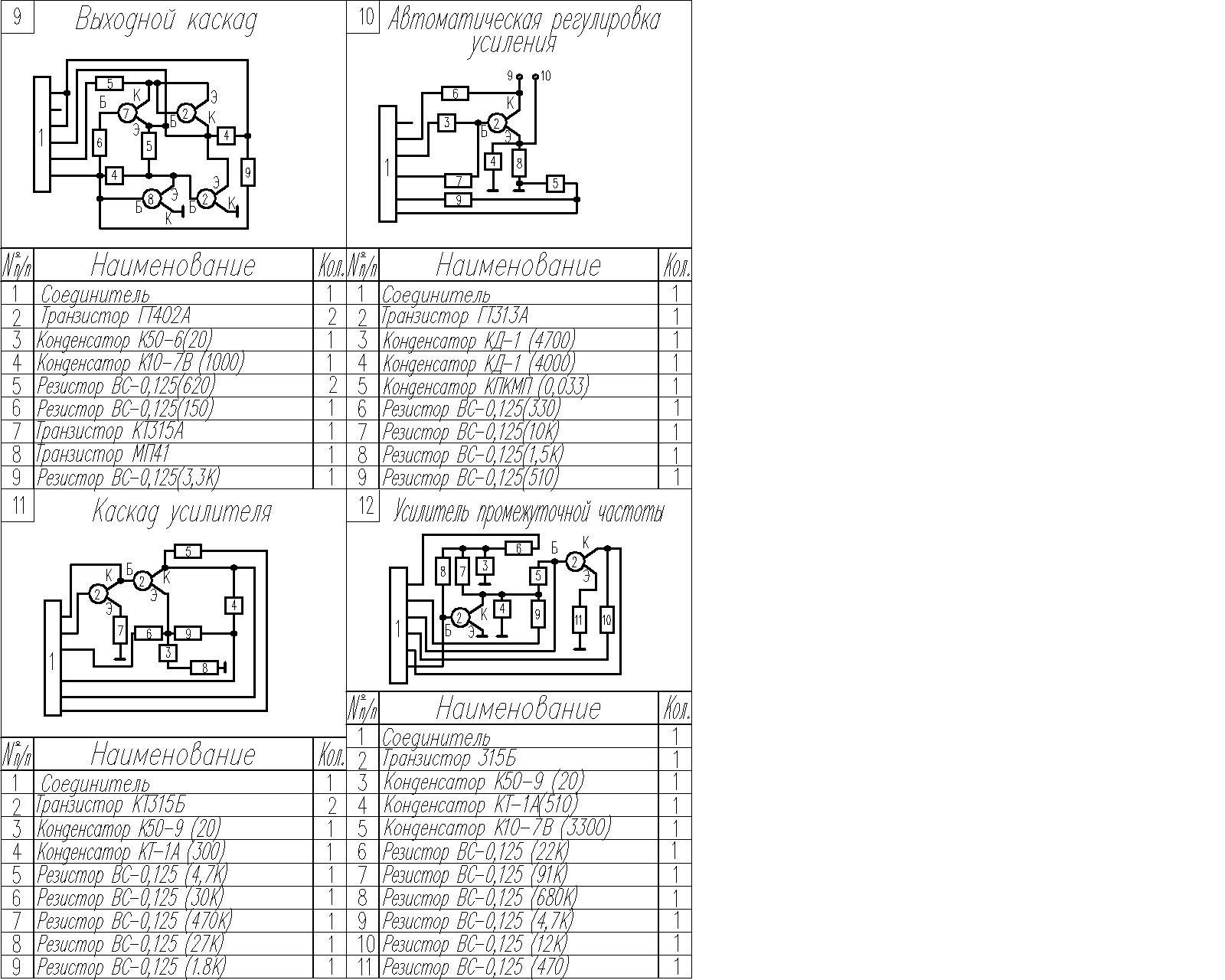

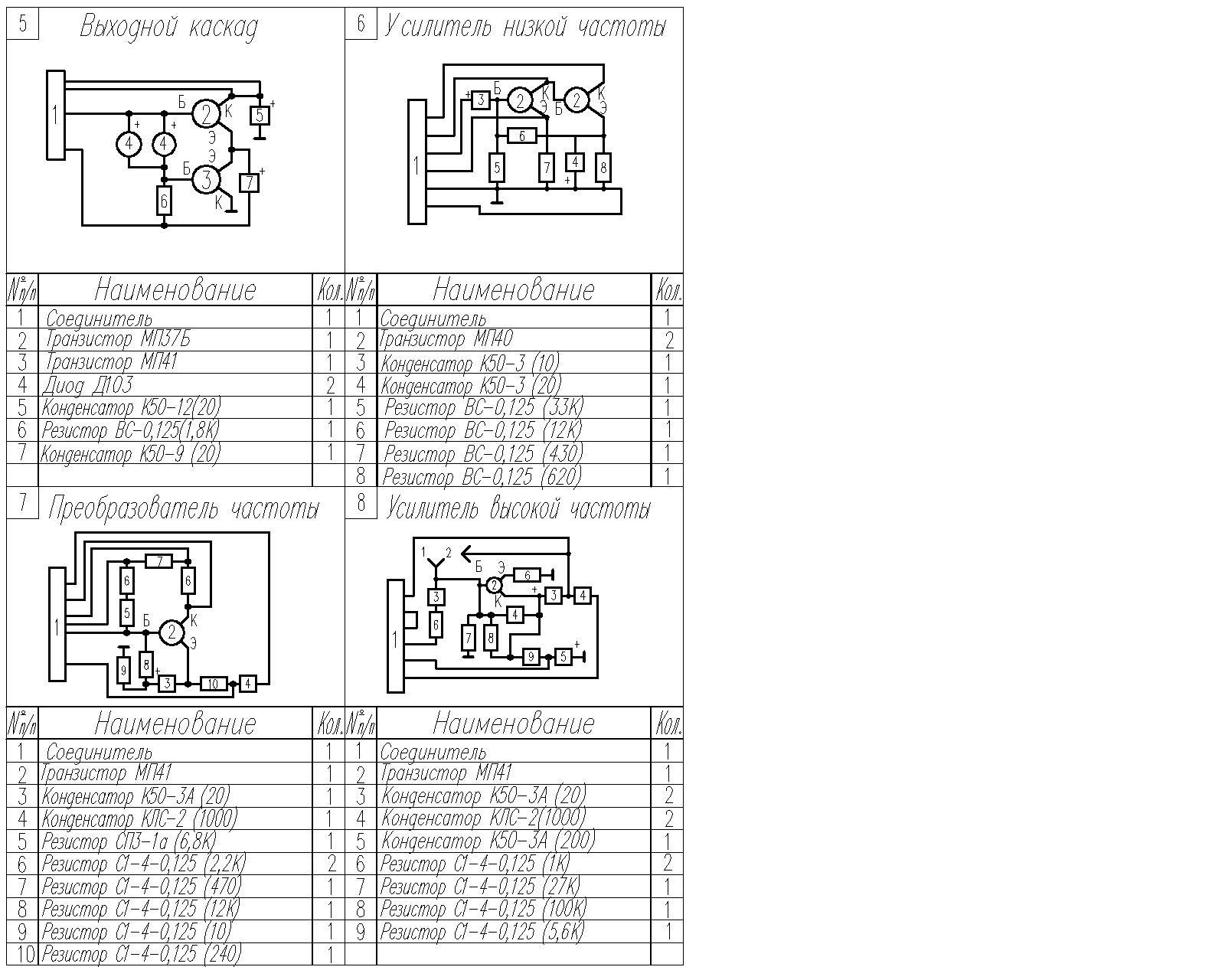

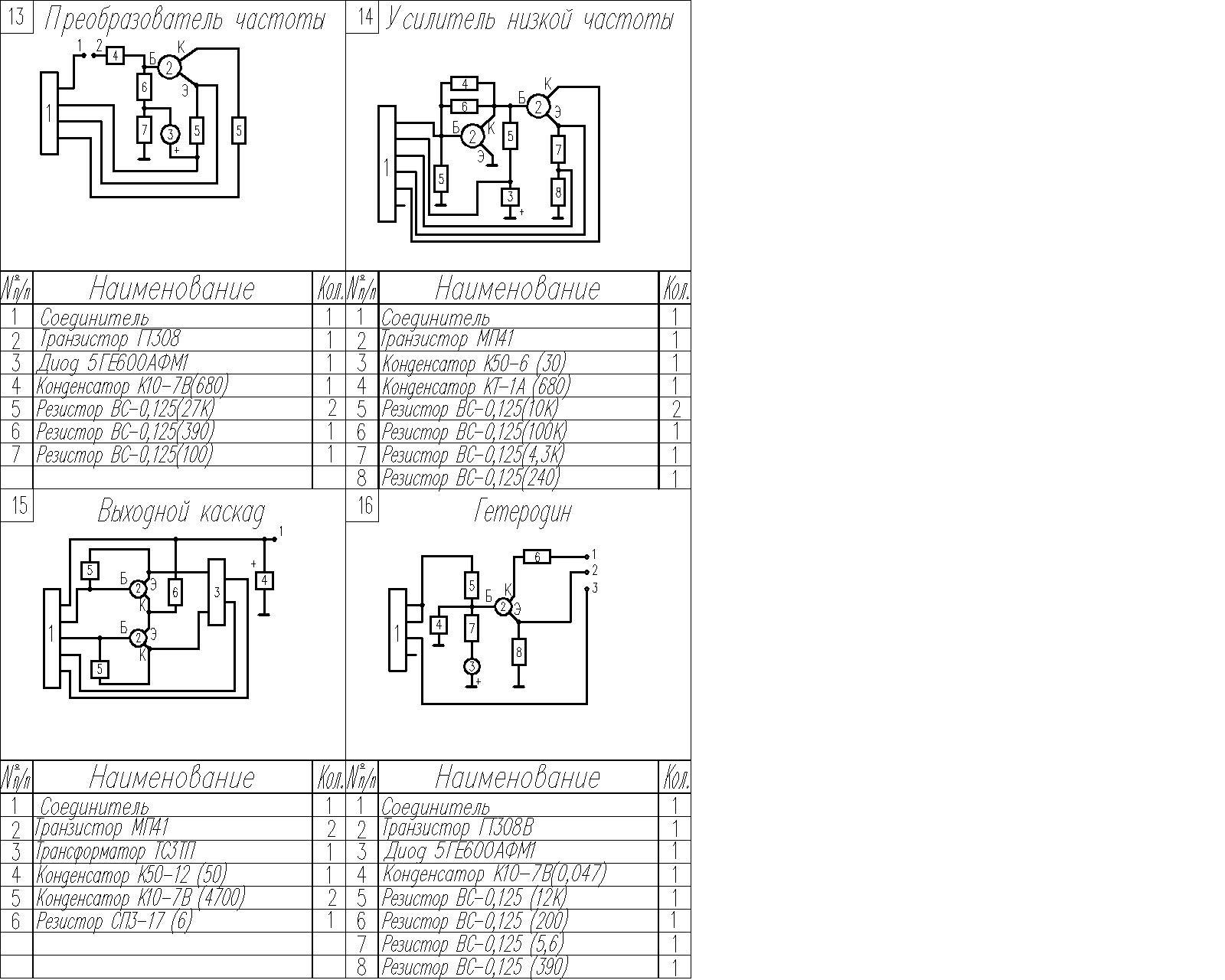

Таблица 4
Продолжение табл. 4
Продолжение табл.4
Продолжение табл. 4
Продолжение табл. 4
Продолжение табл. 4
Окончание табл. 4
