Графические обозначения элементов и их размеры

Таблица 1

ГОСТ	Элементы, применяемые в электрических схемах	Размеры графических обозначений элементов	Обозначения элементов условные графические

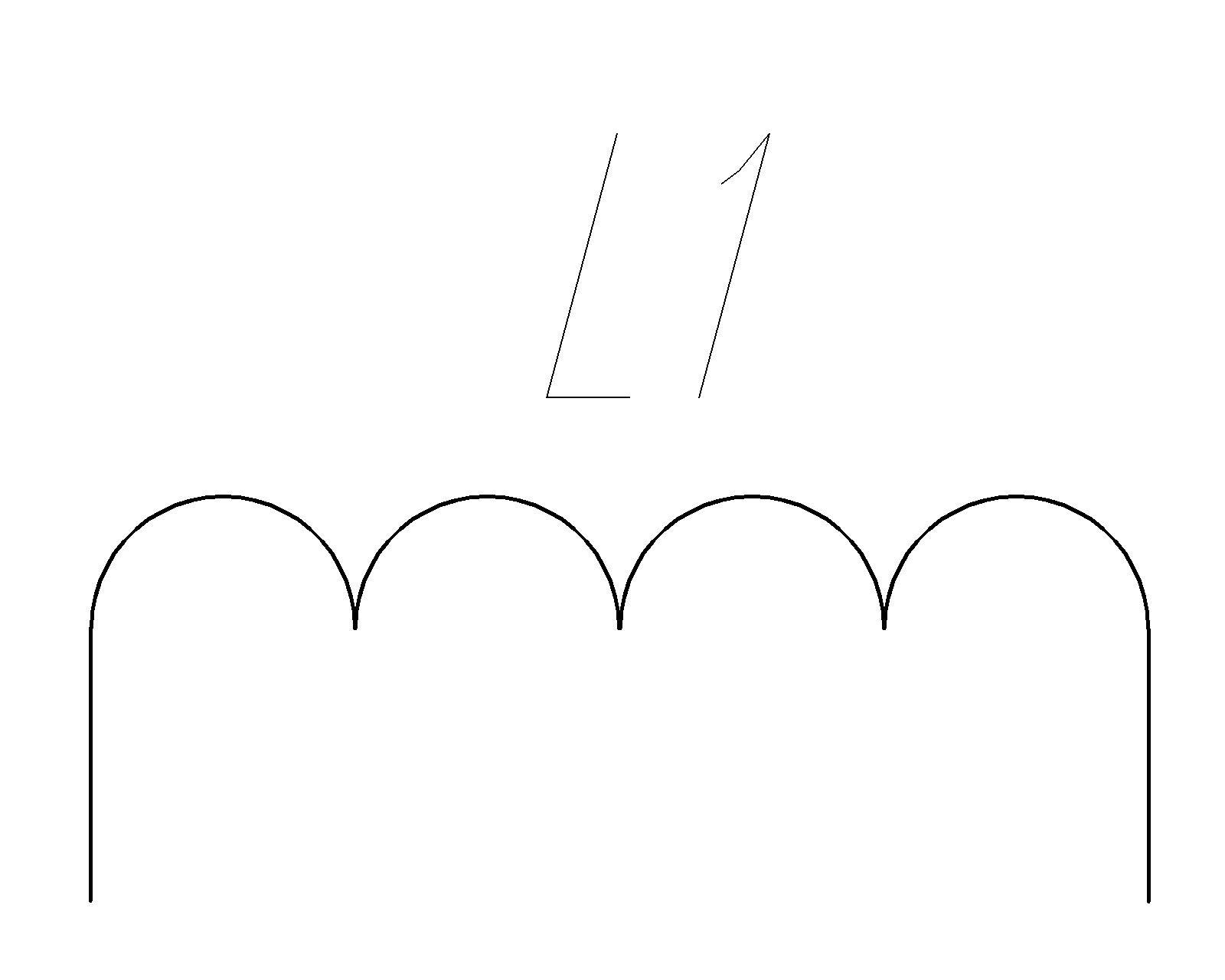

ГОСТ 2.723–68 «Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители»	Катушки индуктивности, дроссель без магнитопривода

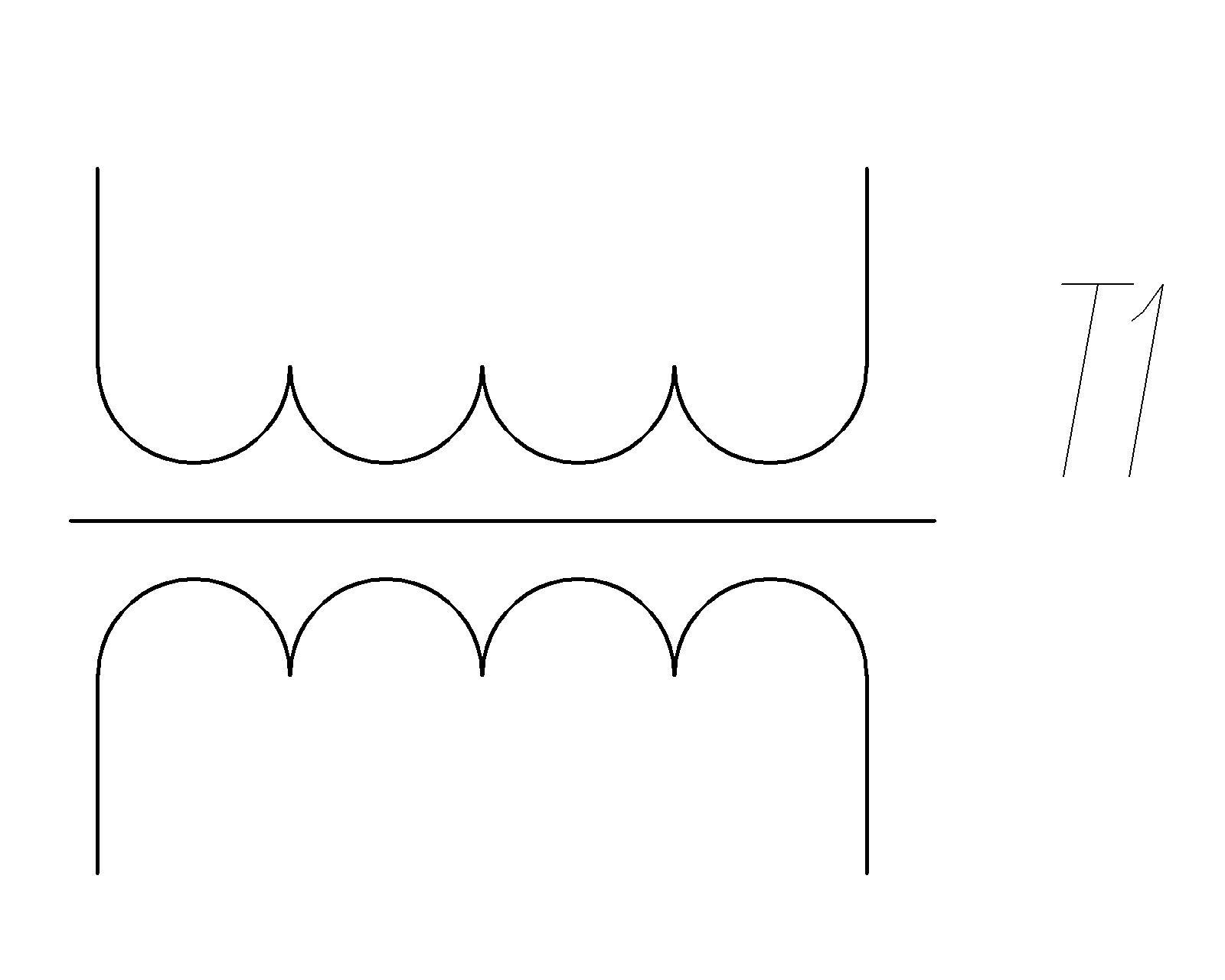

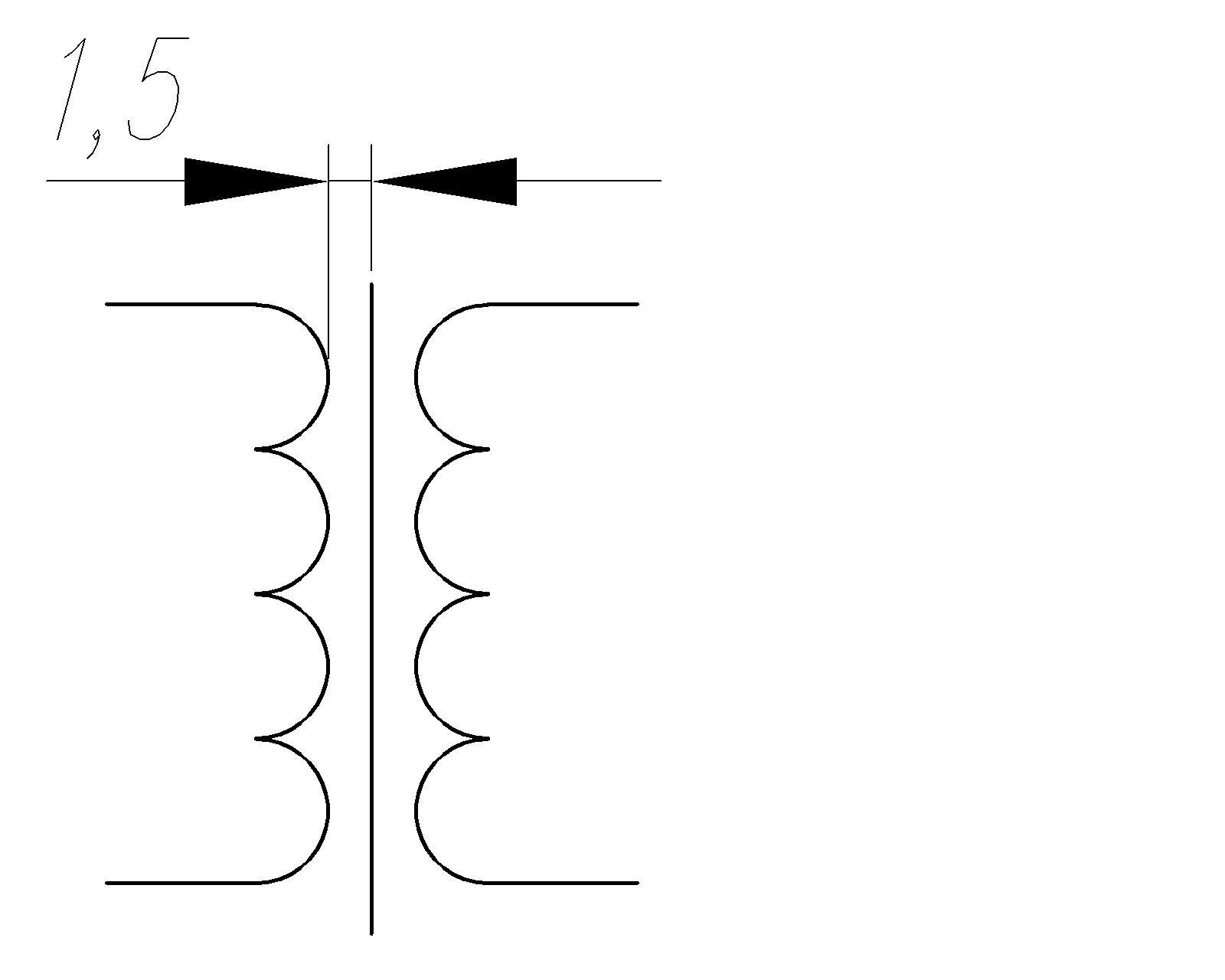

	Трансформаторы напряжения, трансформаторы тока
ГОСТ 2.727–68 «Обозначения условные графические в схемах. Разрядники, предохранители»	Предохранитель плавкий

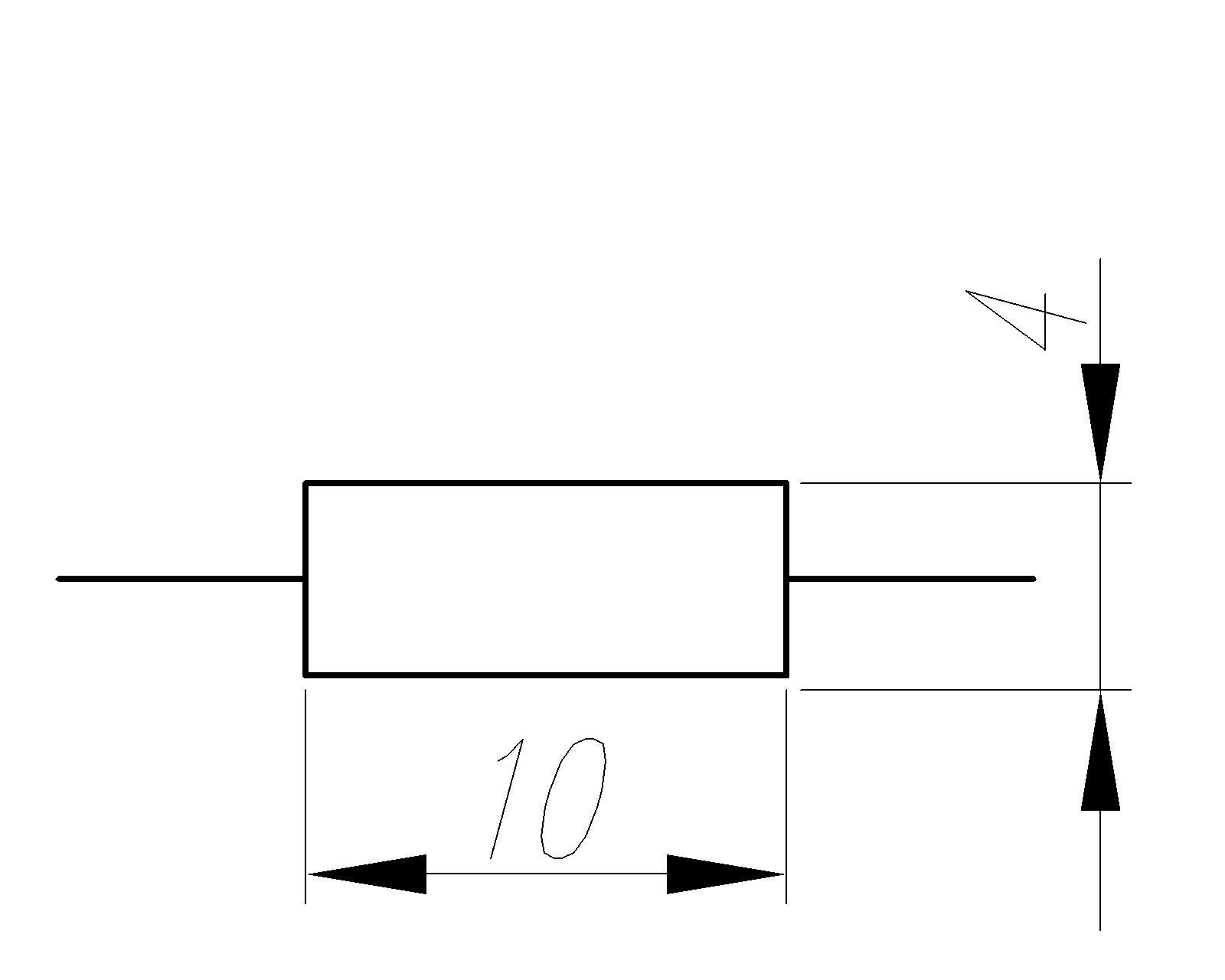

ГОСТ 2.728–74. «Обозначения условные графические в схемах. Резисторы. Конденсаторы».	Резистор постоянный

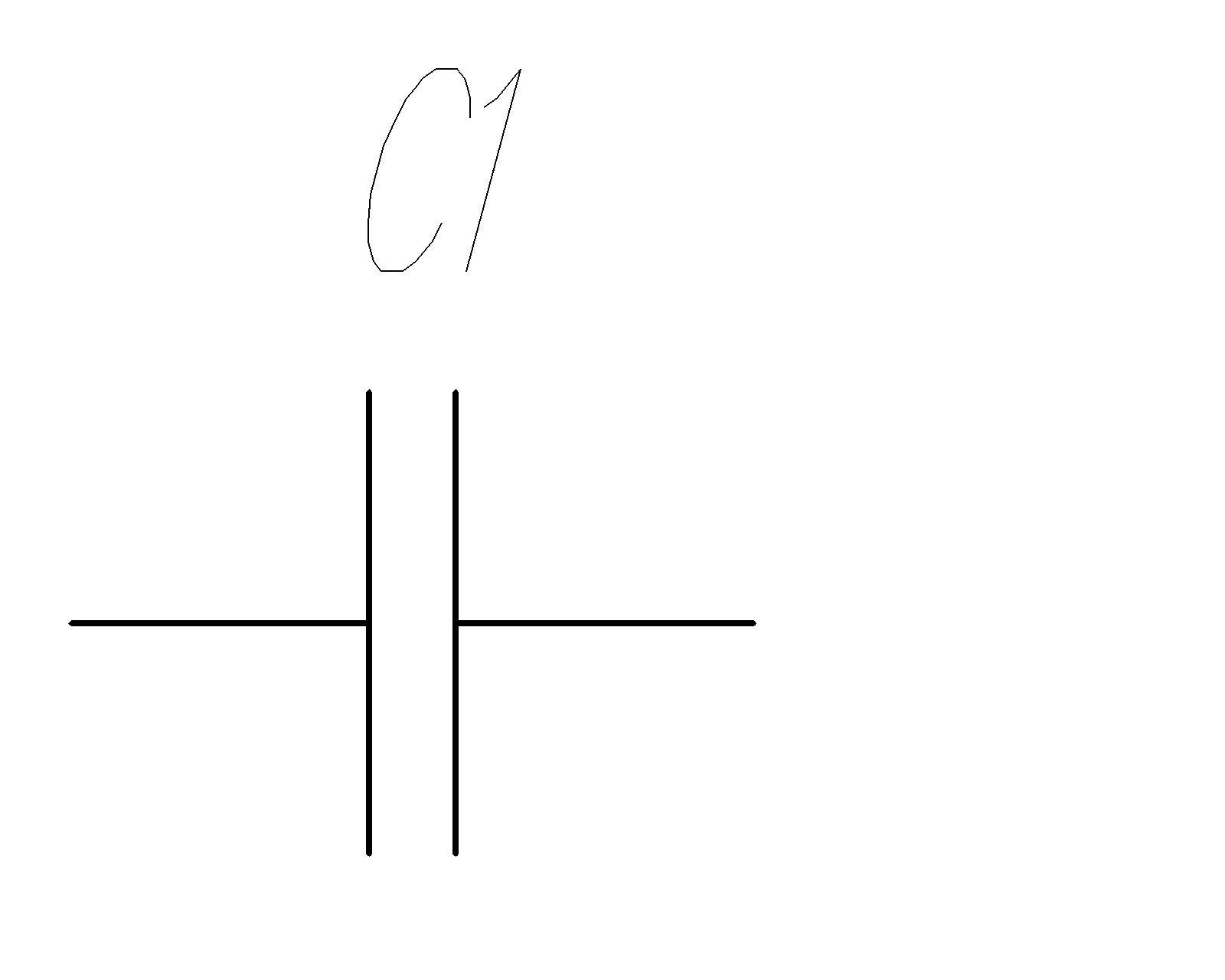

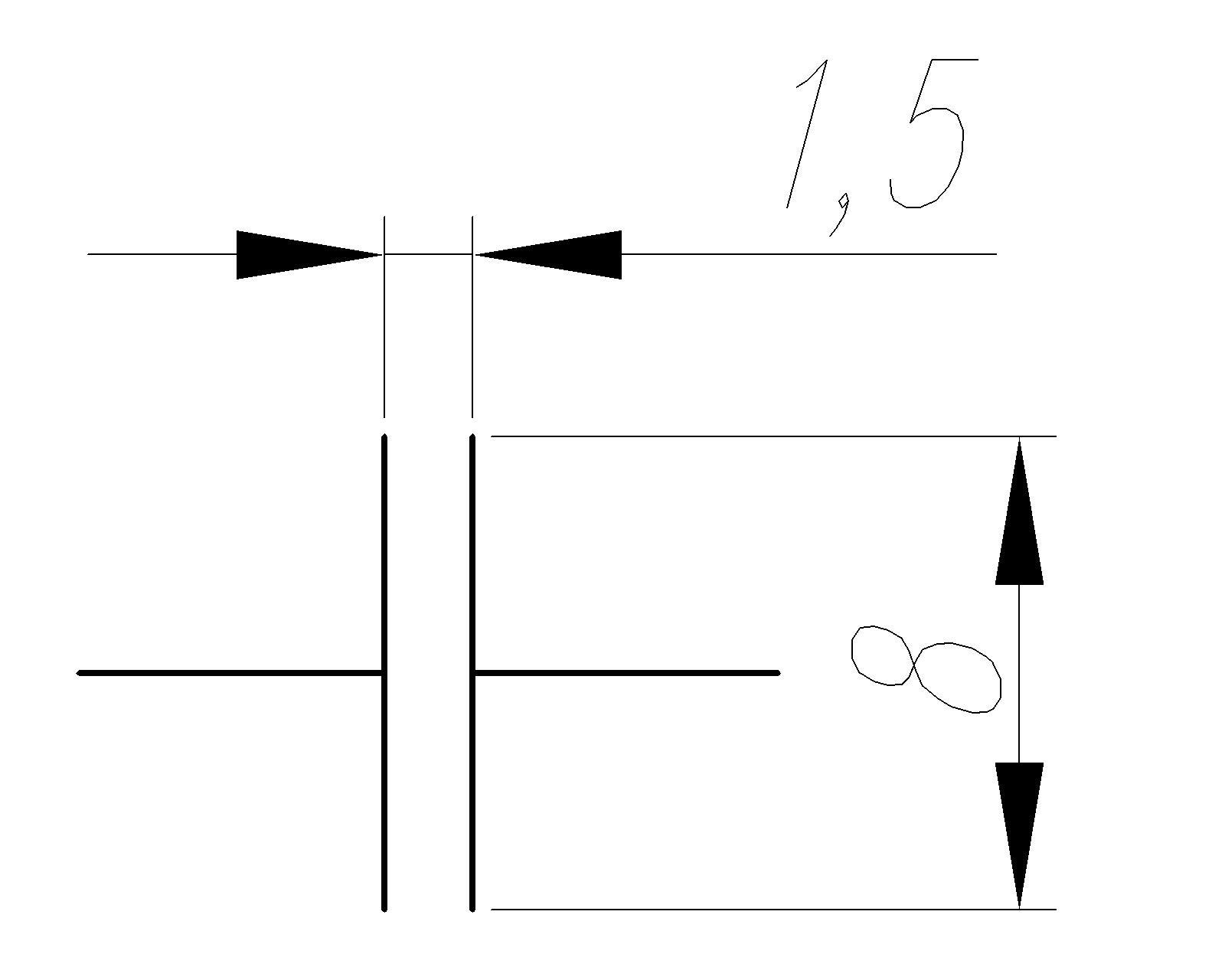

	Конденсатор

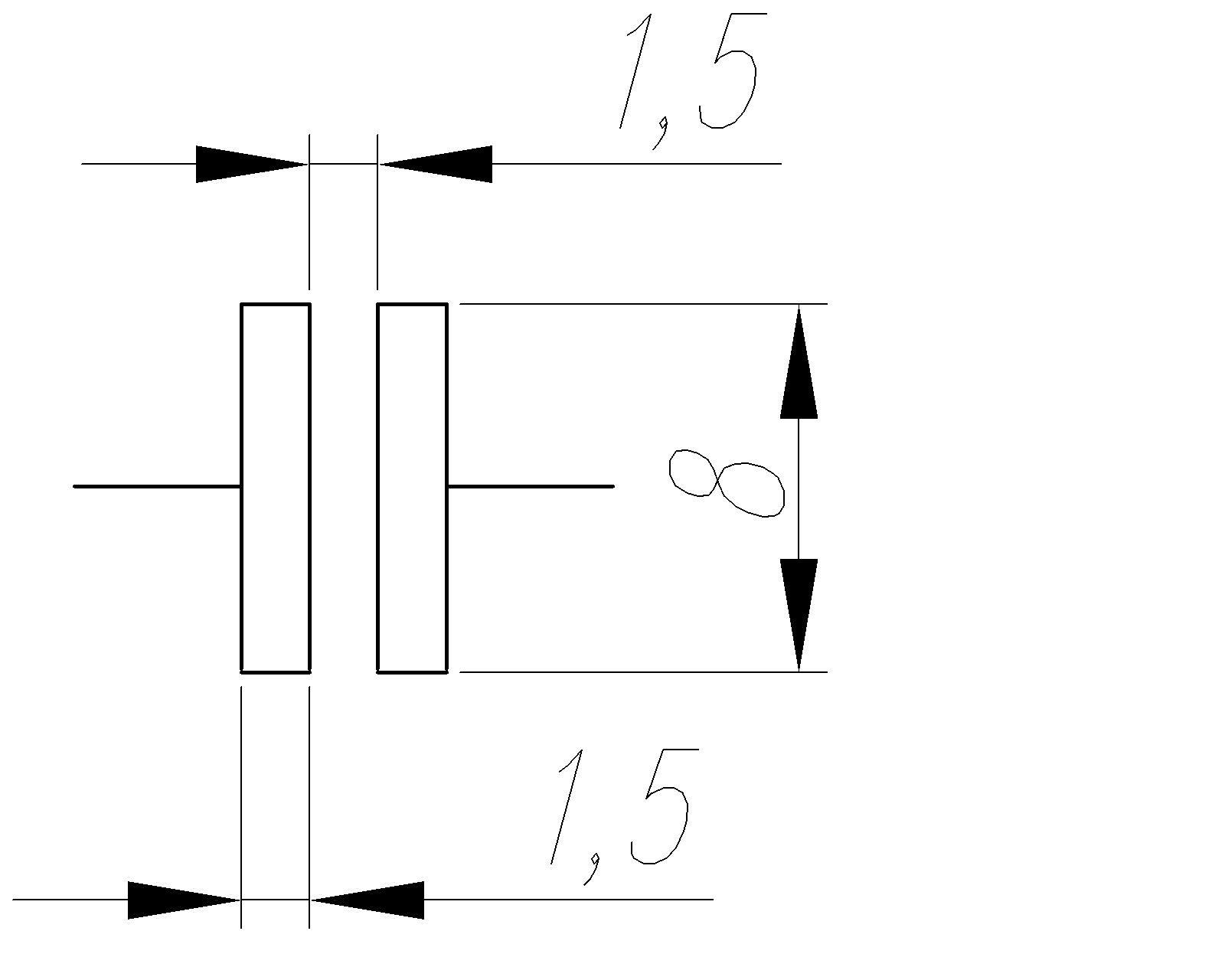

	Конденсатор электролитический

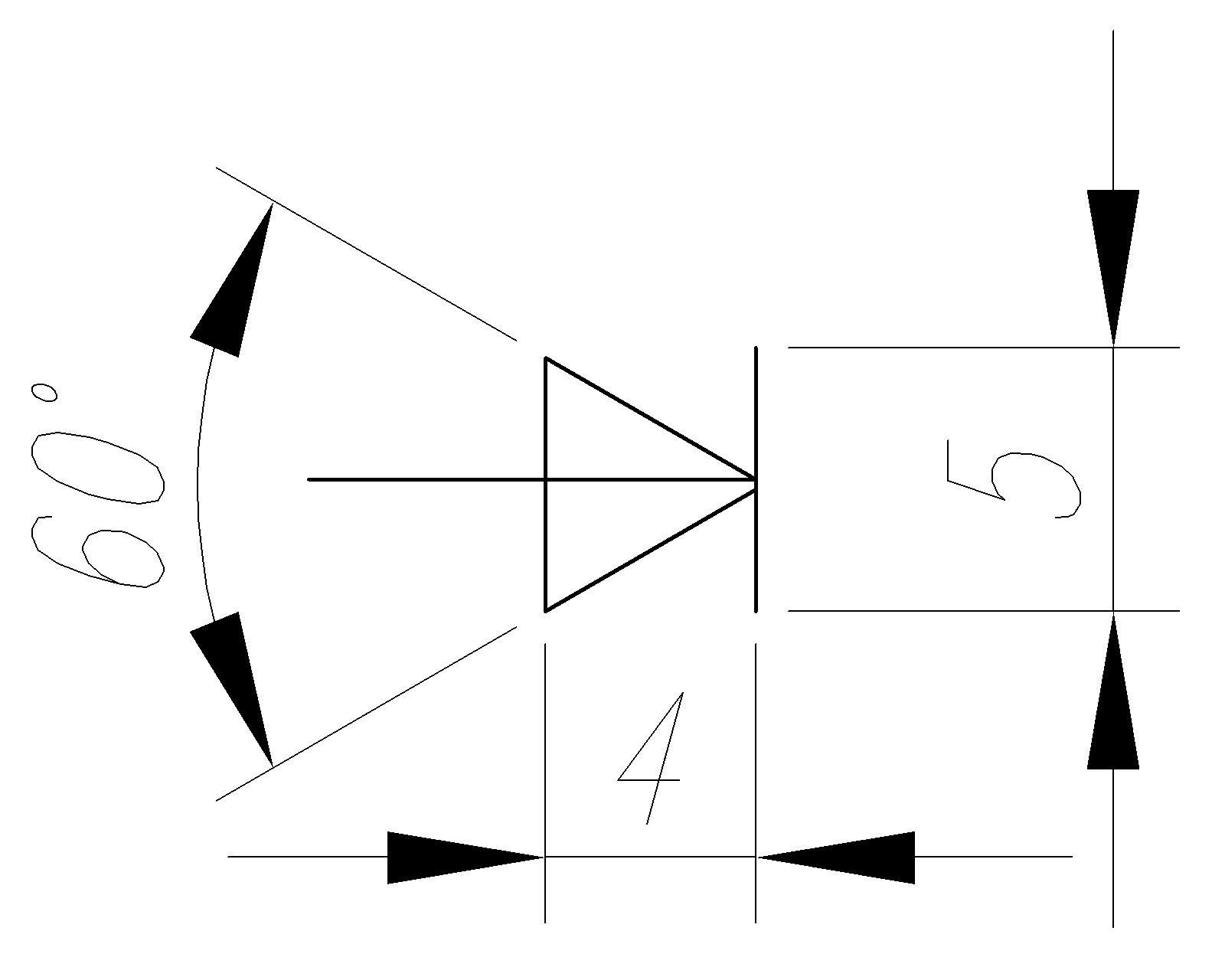

ГОСТ 2.730–73 «Обозначения условные графические в схемах. Обозначения общего применения»	Диод

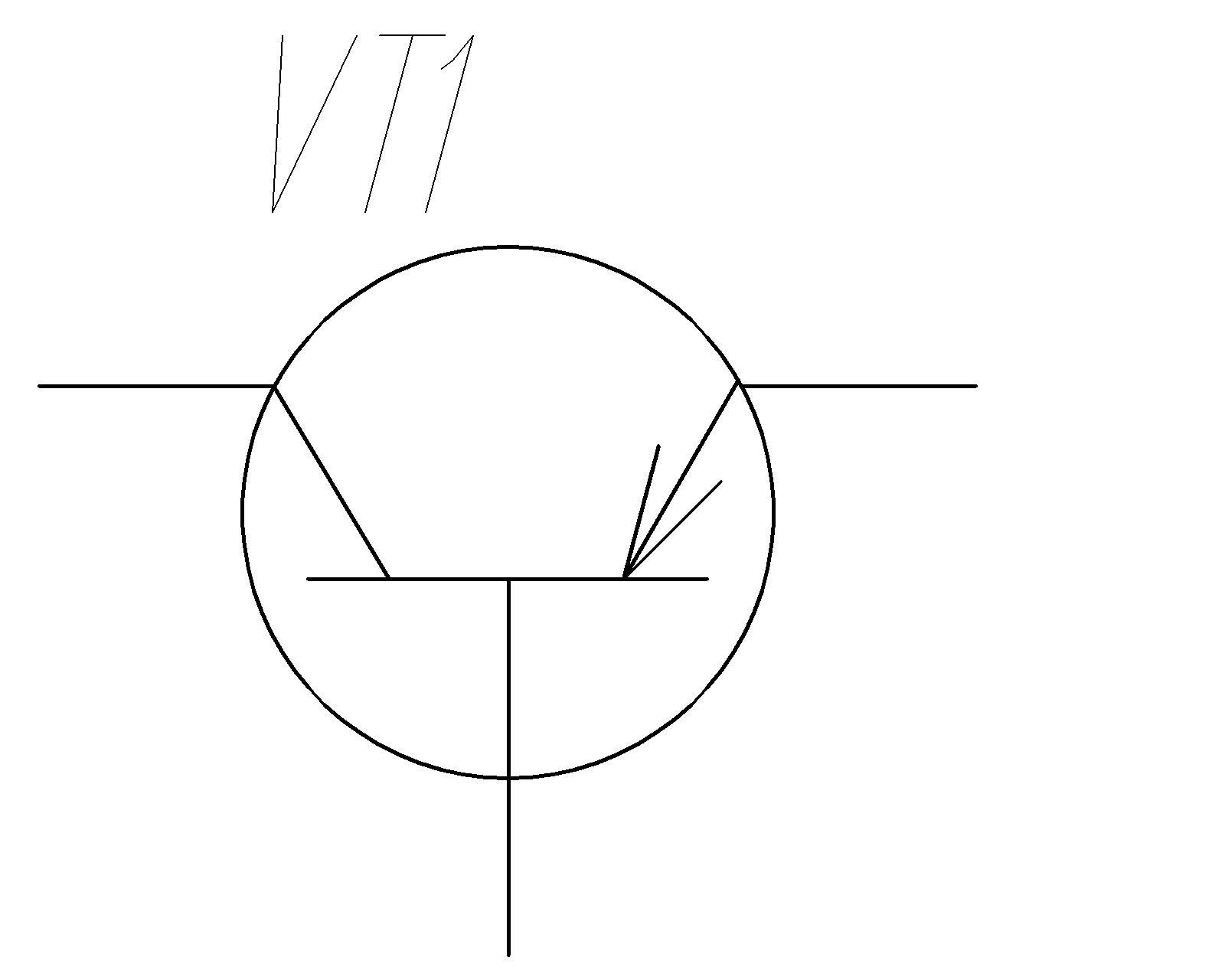

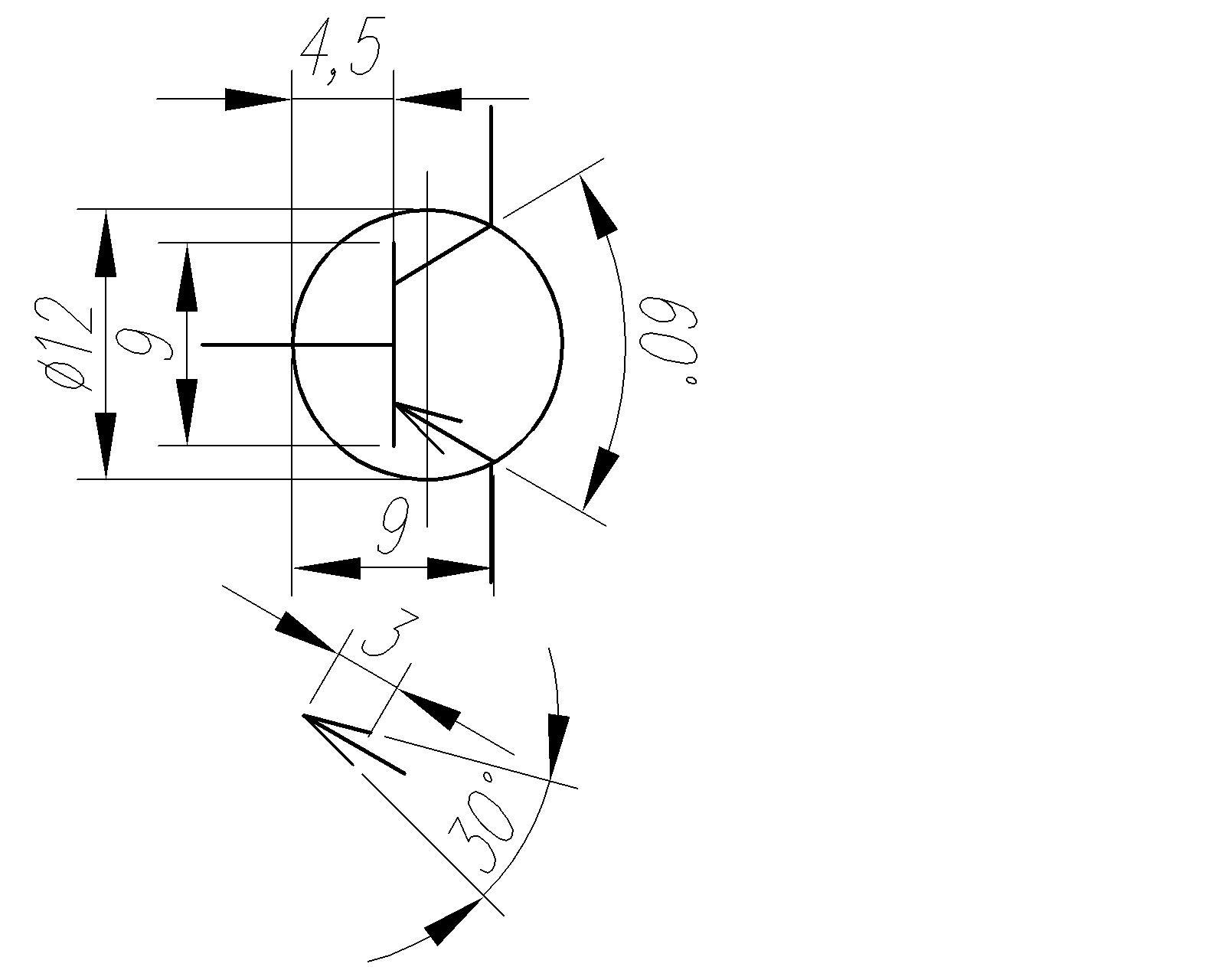

	Транзистор тип р-п-р

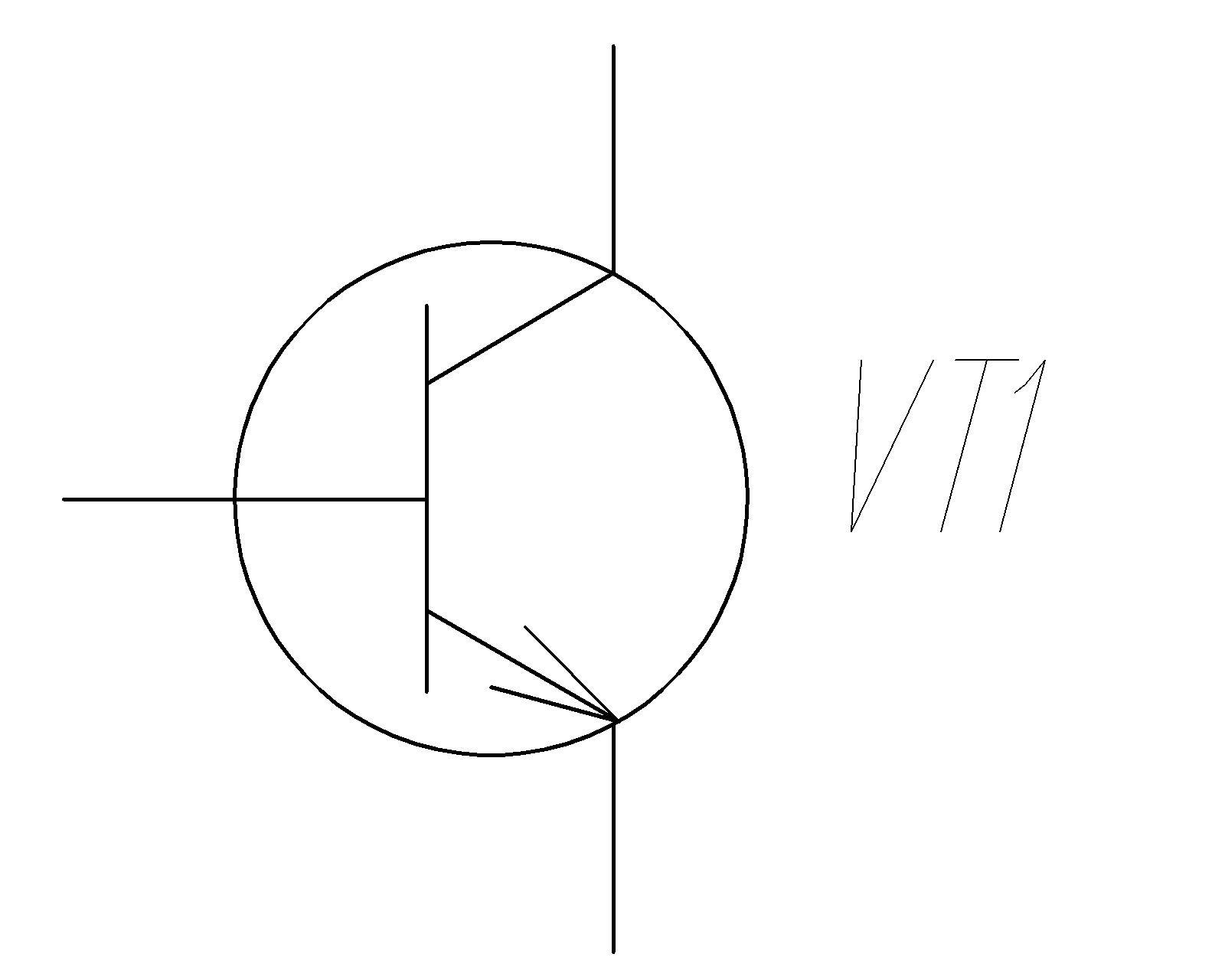

	Транзистор тип п-р-п

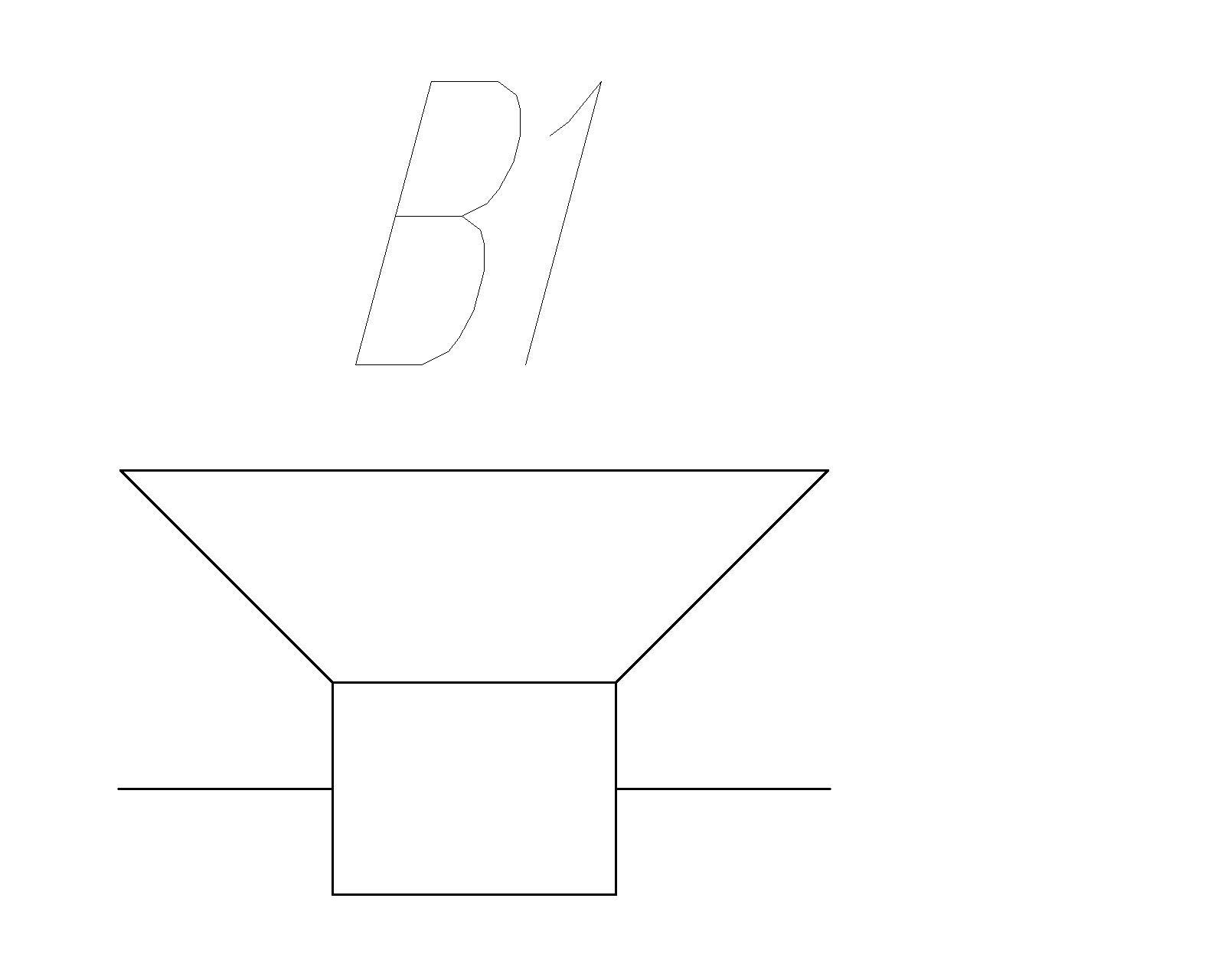

ГОСТ 2.741–68 «Обозначения условные графические в схемах. Приборы акустические»	Громкоговоритель

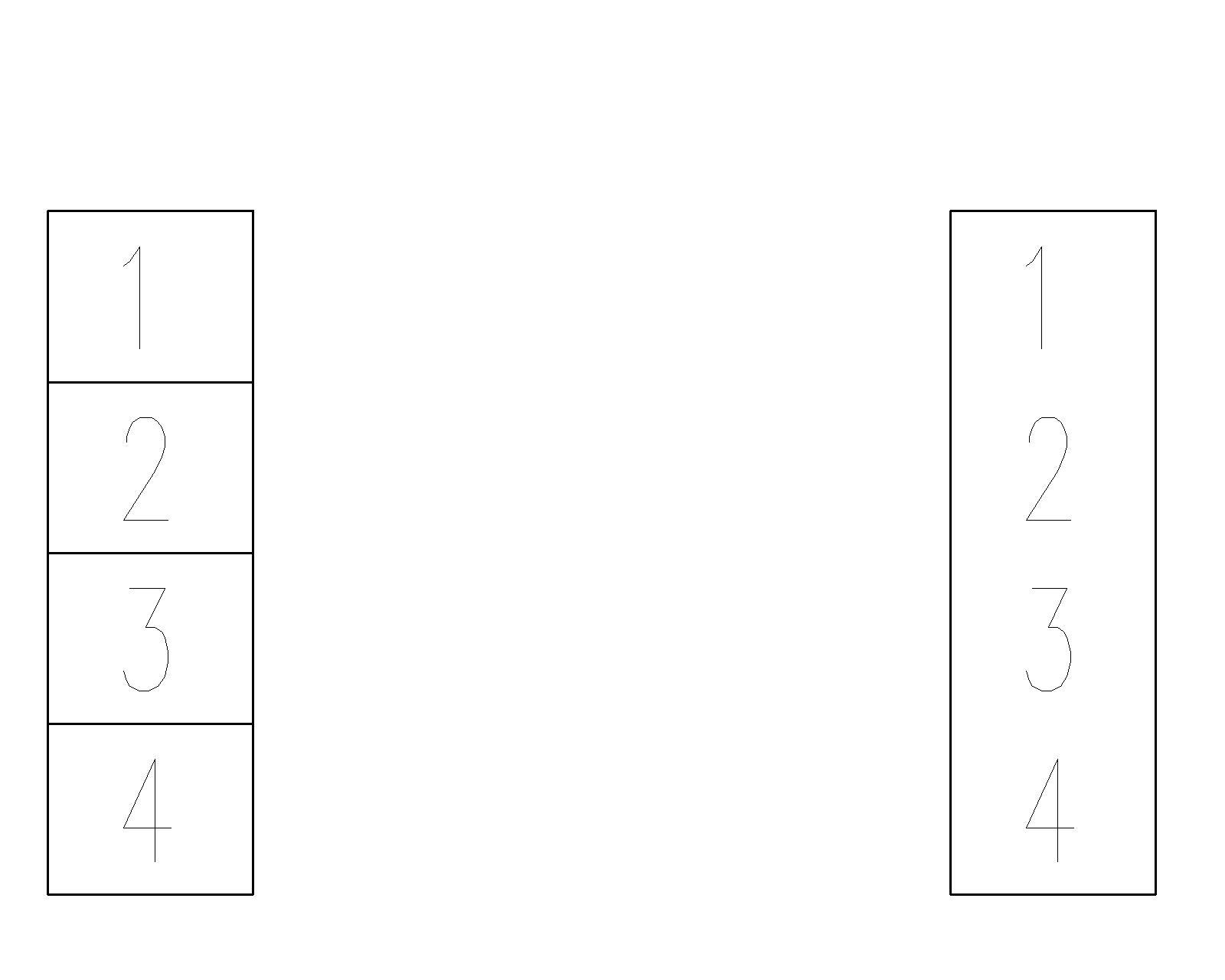

Условные графические обозначения многоконтактных разъемных соединителей, изображаемых в состыкованном виде:

на схемах разъемные соединители в таком виде независимо от числа контактов обозначают одной буквой X (исключение – высокочастотные соединители). В целях еще большего упрощения графики стандарт допускает обозначать многоконтактный соединитель одним прямоугольником с соответствующими числом линий электрической связи и нумерацией (рис. 1)

Рис. 1

Схемы вычерчивают для изделий, находящихся в отключенном состоянии.

Условные графические обозначения элементов вычерчивают на схеме в положении, в котором они изображены в стандарте или повернутыми на угол, кратный 90°.

ГОСТ 2.710–81 «Обозначения буквенно-цифровые в электрических схемах» распространяется на электрические схемы, а также на конструкторские документы, содержащие сведения об элементах, устройствах и функциональных группах электрических схем, выполняемых вручную и автоматизированным способом во всех отраслях промышленности, и устанавливает типы условных буквенно-цифровых обозначений элементов, устройств и функциональных групп, а также правила их построения.

Условные буквенно-цифровые обозначения (далее обозначения) предназначены:

для однозначной записи в сокращенной форме сведений об элементах, об устройствах и о функциональных группах (далее части объекта) и документации на объект;

для ссылок на соответствующие части объекта в текстовых документах;

для нанесения непосредственно на объект, если это предусмотрено в его конструкции.

Позиционное обозначение в общем случае состоит из трех частей, указывающих вид, номер элемента и функцию.

Вид и порядковый номер элемента являются обязательной частью обозначения и присваивается всем элементам и устройствам объекта.

Указание функции элемента не служит для идентификации элемента и не является обязательным.

Буквенные коды наиболее распространённых видов элементов приведены в таблице 2. Элементы разбиты по видам на группы, имеющие обозначения из одной буквы. Для уточнения вида элементов применяют двухбуквенные коды.

Таблица 2

Первая буква кода	Группа видов элементов	Примеры видов элементов	Двухбук- венный код
А	Устройства (общее назначение)	Усилители, приборы телеуправления, лазеры
		Громкоговоритель	ВА
		Сельсин-приемник	ВЕ
		Сельсин-датчик	ВС
		Телефон	ВF
		Фотоэлемент	BL
		Микрофон	ВМ
		Датчик давления	ВР
		Пъезоэлемент	BQ
		Звукосниматель	BS
		Датчик скорости	BV
C	Конденсаторы
D	Схемы интегральные, микросборки	Схема интегральная аналоговая	DA
		Схема интегральная цифровая	DD
		Устройства хранения информации	DS
		Устройства задержки	DT
Е	Элементы разные	Нагревательный элемент	EK
		Лампа осветительная	EL
F	Разрядники, предохранители, устройства защитные	Предохранитель плавкий	FU
G	Генераторы, источники питания	Генератор синхронный	GS
		Батарея	GB
H	Устройства индикационные и сигнальные	Прибор звуковой сигнализации	HA
		Прибор световой сигнализации	HL
К	Реле, контакторы, пускатели	Реле токовое	KA
		Контактор, магнитный пускатель	KM
		Реле времени	KТ
		Реле напряжения	KV
L	Катушки индуктивности, дроссели	Дроссель люминесцентного освещения	LL
M	Двигатели переменного и постоянного тока	Двигатель синхронный	MS
P	Приборы и измерительное оборудование	Амперметр	PA
		Частотомер	PF
		Омметр	PR
		Часы	PT
		Вольтметр	PV
		Ваттметр	PW
Q	Выключатели и разъединители в силовых цепях
R	Резисторы	Терморезистор	PK
		Потенциометр	RP
		Шунт измерительный	RS
		Варистор	RU
S	Устройства коммутационные в цепях управления, сигнализации и измерительных	Выключатель, переключатель	SA
		Выключатель кнопочный	SB
		Выключатель автоматический	SF
T	Трансформаторы, автотрансформаторы	Трансформатор тока Трансформатор напряжения Электромагнитный стабилизатор	TA TS TV
U	Устройства связи
V	Приборы электровакуумные и полупроводниковые	Диод, стабилитрон	VD
		Электромагнитный стабилизатор	VL
		Транзистор	VT
		Тиристор	VS
W	Линии и элементы СВЧ, антенны	Антенна	WA
Х	Cоединения контактные	Токосъемник, контакт скользящий	XA
		Штырь	XP
		Гнездо	XS
		Соединитель высокочастотный	XW
Y	Устройства механические с электромагнитным приводом	Электромагнит	YA
		Муфта с электромагнитным приводом	YC
Z	Устройства оконечные, фильтры. Ограничители	Ограничитель	ZL
		Фильтр кварцевый	ZQ
		Сельсин	ZZ

Порядковые номера присваиваются элементам в соответствии с последовательностью их расположения на схеме, считая сверху вниз и слева направо, начиная с единицы, и в пределах группы элементов, которым на схеме присвоено одинаковое буквенное обозначение.

Все элементы и устройства, изображенные на электрической принципиальной схеме, должны быть однозначно определены. Для этого данные элементы записывают в перечень элементов, который оформляют в виде таблицы, оформляемой в соответствии с требованиями ГОСТа 2.701–2008. Перечень элементов (таблицу) помещают на первом листе схемы или выполняют на отдельном листе формата А4. Для электронных документов перечень элементов выполняют только в виде самостоятельного документа.

Основную надпись и дополнительные графы к ней выполняют по ГОСТ 2.104 (формы 2 и 2а).

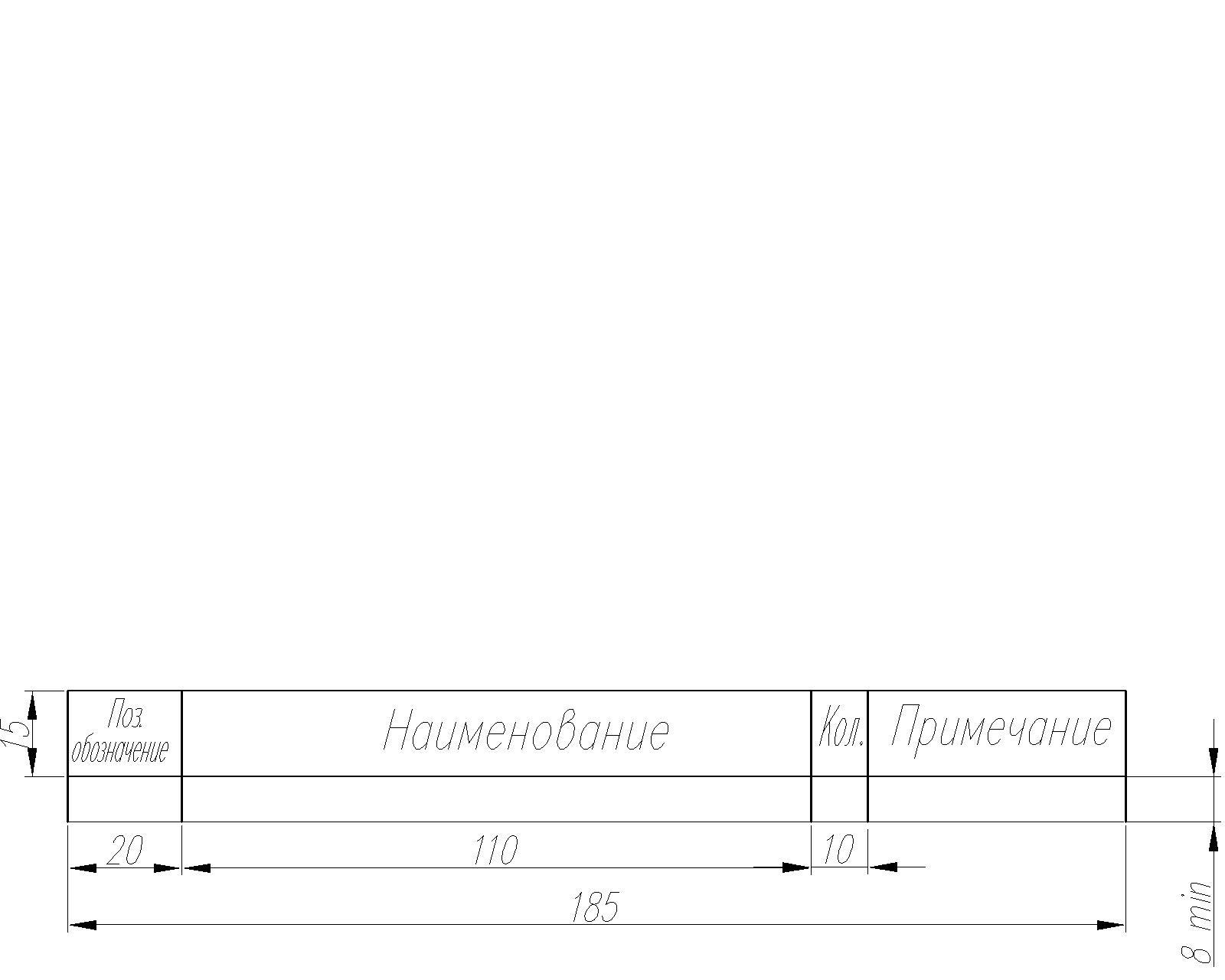

Перечень элементов оформляют в виде таблицы (рис. 2), заполняемой сверху вниз.

Рис. 2

В графах таблицы указывают следующие данные:

в графе «Поз. обозначение» – позиционные обозначения элементов, устройств и функциональных групп;

в графе «Наименование»: – для элемента (устройства) – наименование в соответствии с документом, на основании которого этот элемент (устройство) применен, и обозначение этого документа (основной конструкторский документ, межгосударственный стандарт, стандарт Российской Федерации, стандарт организации, технические условия);

– для функциональной группы – наименование;

в графе «Примечание» – рекомендуется указывать технические данные элемента (устройства), не содержащиеся в его наименовании.

При выполнении перечня элементов на первом листе схемы его располагают над основной надписью. Расстояние между перечнем элементов и основной надписью (форма 1) должно быть не менее 12 мм. Продолжение перечня элементов помещают слева от основной надписи, повторяя названия столбцов таблицы.

Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений (алфавит латинский). Элементы одного типа с одинаковыми параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в перечень в одну строку. В этом случае в графу «Поз.обозначение» вписывают только позиционные обозначения с наименьшим и наибольшим порядковыми номерами, например: R3, R4, С8 ... С12, а в графу «Кол.» – общее количество таких элементов.
