• Способы повышения эффективности использования топлива в цикле Ренкина

Цикл с промежуточным перегревом пара.

Для того чтобы увеличить термический к. п. д. цикла Ренкина, часто применяют так называемый перегрев пара в специальном элемент установки - пароперегревателе, где пар нагревается до температуры, превышающей температуру насыщения при данном давлении P₁. В этом случае средняя температура подвода тепла увеличивается по сравнению с температурой подвода тепла в цикле без перегрева и, следовательно, термический к.п.д. цикла возрастает. Цикл Ренкина с перегревом пара является основным циклом теплосиловых установок, применяемых в современной теплоэнергетике.

Поскольку в настоящее время не существует промышленных энергетических установок с ядерным перегревом пара (перегрев пара непосредственно в активной зоне ядерного реактора), то для ядерных реакторов BWR и РБМК используется цикл с промежуточным перегревом пара.

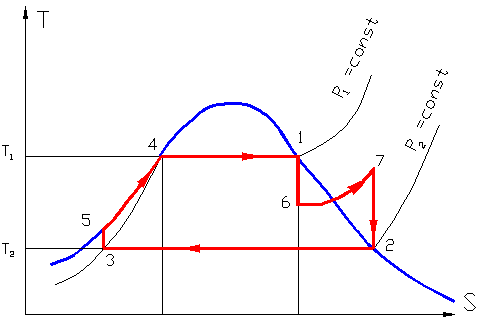

Рисунок 7.Цикл с промежуточным перегревом пара в T-S диаграмме.

Для повышения КПД в цикле с промежуточным перегревом пара, используется двух ступенчатая турбина, состоящая из цилиндра высокого давления и нескольких (4 для РБМК) цилиндров низкого давления. Пар из барабана сепаратора направляется в цилиндр высокого давления (ЦВД), часть пара отбирается для перегрева. Расширяясь в цилиндре высокого давления процесс на диаграмме 1-6, пар совершает работу. После ЦВД пар направляется в пароперегреватель, где за счет охлаждения отобранной в начале части пара, осушается и нагревается до более высокой температуры, (но уже при более низком давлении, процесс 6-7 на диаграмме) и поступает в цилиндры низкого давления турбины (ЦНД). В ЦНД пар расширяясь, снова совершает работу (процесс 7-2 на диаграмме) и поступает в конденсатор. Остальные процессы соответствуют процессам в выше рассмотренном цикле Ренкина.

Регенеративный цикл

Малое значение КПД цикла Ренкина по сравнению с циклом Карно связано с тем, что большое количество тепловой энергии при конденсации пара передается охлаждающей воде в конденсаторе. Для снижения потерь часть пара из турбины отбирается и направляется на регенерационные подогреватели, где тепловая энергия, высвобождаемая при конденсации отобранного пара, используется для подогрева воды, полученной после конденсации основного парового потока.

В реальных паросиловых циклах регенерация осуществляется с помощью регенеративных, поверхностных или смешивающих, теплообменников, в каждый из которых поступает пар из промежуточных ступеней турбины (так называемый регенеративный отбор). Пар конденсируется в регенеративных теплообменниках, нагревая питательную воду, поступающую в реактор. Конденсат греющего пара смешивается с основным потоком питательной воды.

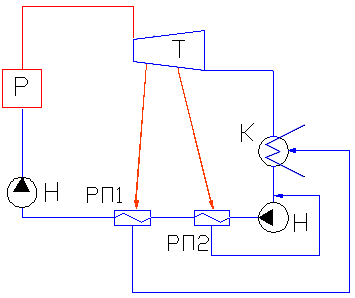

Рисунок 8. Схема установки с регенеративным циклом: Т - турбина, К – конденсатор, Н – насос, Р – некий нагревающий реактор, PП1, РП2 – регенеративные подогреватели. Стрелками показаны отборы пара из турбины

Цикл паросиловой установки с регенерацией, строго говоря, нельзя изобразить в плоской Т-S-диаграмме, поскольку эта диаграмма строится для постоянного количества рабочего тела, тогда как в цикле установки с регенеративными подогревателями количество рабочего тела оказывается различным по длине проточной части турбины.

Поэтому, в дальнейшем, рассматривая изображение цикла этой установки в плоской Т-S-диаграмме, следует иметь в виду условность этого изображения; для того чтобы подчеркнуть это, рядом с Т-S-диаграммой (рисунок 9) помещена диаграмма, показывающая расход (D) пара через турбину вдоль ее проточной части. Эта диаграмма относится к линии 1-2 в T-S-диаграмме — линии адиабатного расширения пара в турбине. Таким образом, на участке 1-2 цикла в T-S-диаграмме количество рабочего тела убывает с уменьшением давления, а на участке 5 - 4 количество рабочего тела возрастает с ростом давления (к питательной воде, поступающей из конденсатора, добавляется конденсат пара из отборов).

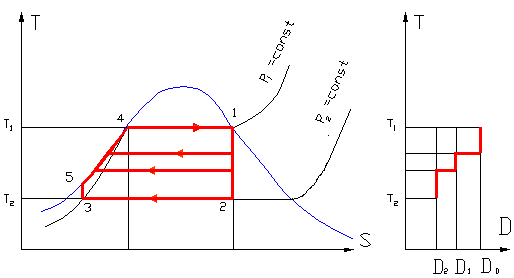

Рисунок 9.Т-S диаграмма цикла с регенеративным подогревом.
