Биметаллические термометры.

Жидкостные термометры хороши для измерения температуры, но их тяжело использовать, когда надо управлять чем-либо в зависимости от температуры. У биметаллического термометра полосы сделаны из металла и поэтому он является лучшим в тех случаях, когда надо контролировать что-либо по показаниям термометра.

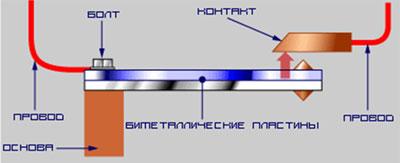

Принцип работы биметаллического термометра состоит в том, что различные металлы при нагревании расширяются по-разному. Спаяв два различных металла вместе, Вы можете сделать простой электрический контроллер, который может использоваться при довольно высоких температурах. Этот контроллер можно найти в духовках. Примерная схема устройства:

Два металла составляют биметаллическую пластину (отсюда и название). На этом рисунке пластина с черным металлом подобрана так, чтобы расширялась сильнее, чем пластина с синим металлом, такое устройство используется в духовке. В холодильнике используется другое устройство, такое, чтобы при повышении температуры синий металл расширился быстрее, чем черный. Это расширение заставляет пластину сгибаться вверх, соприкасаться с контактом, для того, чтобы потек ток по пластине. Регулируя размер промежутка между пластиной и контактом, можно управлять температурой, при которой пойдет ток по пластинам.

Часто можно увидеть длинные биметаллические пластины, намотанные в спирали. Это типичное устройство сигнализирующего термометра. С помощью наматывания очень длинной пластины термометр можно сделать гораздо более чувствительным к маленьким изменениям температуры. В термостате печи, используется та же технология, там переключатель подключен к термометру. Переключатель включает и отключает печь.

Термометры биметаллические

Схема биметаллического термометра

Длинная свёрнутая спиралью лента из биметалла закрепляется в центре. Другой (внешний) конец спирали перемещается вдоль шкалы, размеченной в градусах. Такой термометр, в отличие от жидкостного (например, ртутного), совершенно нечувствителен к изменениям внешнего давления и механически более прочен.

В термографах биметаллическая пластина через систему рычагов управляет пером самописца, рисующим график изменения температуры (применяется в метеорологии).

Термометры биметаллические

Биметаллический термометр - термометр, принцип действия которого основан на использовании зависимости между температурой и разностью коэффициентов расширения двух разнородных материалов, образующих биметалл:

Термометр Тип А5221 высокотемпературный биметаллический Высокотемпературный биметаллический термометр, класс точности 1, осевой шток сзади, материал – нержавеющая сталь, без защитной гильзы, резьба жестко на штоке G1/2’’, максимальное давление на шток – 25 кгс/см2. Подробнее Добавить отзыв   Термометр Тип А520Х биметаллический Биметаллический термометр А520х, для многостороннего использования в промышленности. Подробнее Добавить отзыв   Термометр Тип А500Х биметаллический для отопительных и санитарных установок, Класс 2. Номинальный размер 63; 80; 100; 160 мм. Диапазоны от 0...+500°С. Подробнее Добавить отзыв   Термометр Тип А48ХХ биметаллический для кондиционирования и установок вентиляции, Класс 2. Номинальный размер 63; 80; 100; 160 мм. Диапазоны от 0...+120 °С. Подробнее Добавить отзыв   Термометр Тип А4550 биметаллический для систем отопления, бойлерных, котельных и теплоэнергетических станций. Надежный и экономичный. Номинальный размер 63. Диапазоны показания до -35...+120°С. Подробнее Добавить отзыв   Термометр БТ-23.220 биметаллический шток в виде иглы Общетехнический специальный Тип БТ, серия 220 со шотоком в виде иглы, предназначен для измерения температуры густых, сыпучих и вязких сред. Диаметр корпуса 50 мм. Диапазон показаний 0…+200 °C (под заказ возможен другой диапазон показаний) Цена 285 руб. Подробнее Добавить отзыв   Термометр ТБ1, ТБ2 биметаллический Предназначен для измерения температуры в жидких и газообразных средах,в т.ч. на судах и АЭС. Подробнее Добавить отзыв   Термоманометр ТМТБ - цена 550...650 руб. конструктивно объединяет в себе два прибора: манометр и термометр в одном корпусе, имеет две шкалы - давления и температуры, комплектуется запорным клапаном, позволяющим снимать термоманометр без слива системы. Область применения: cистемы отопления, водоснабжение, бойлеры, паровые котлы и т.д., диаметр корпуса 80ммцена 550 руб., диаметр корпуса 100ммцена 650 руб. Подробнее Добавить отзыв   Термометр БТ-111 биметаллический осевой, шток медный Осевое (тыльное) присоединение с защитной гильзой, шток медный сплав с подстройкой "0" на торце. Область применения: системы кондиционирования, теплоснабжения, водоснабжения. Диаметр корпуса: 63, 80, 100, 150 мм. Класс точности: диаметр 80, 100,150мм. - 1,5; диаметр 63мм. - 2,5. Диапазон показаний: −40…+60°C, 0…+60°C, 0…+100°C, 0…+120…+450°C Цена от 195 до 665 руб. Подробнее Добавить отзыв   Термометр БТ-111 биметаллический радиальный, шток медный Радиальное (снизу) присоединение с защитной гильзой., шток медный сплав с подстройкой "0" на торце. Область применения: системы кондиционирования, теплоснабжения, водоснабжения. Диаметр корпуса: 63, 100 мм. Класс точности: диаметр 100 мм. - 1,5; диаметр 63мм. - 2,5 Диапазон показаний: -30...+70°C, 0…+60°C, 0…+100°C, 0…+120°C, 0…+160…+450°C Цена от 195 до 665 руб. Подробнее Добавить отзыв   Термометр БТ-211 биметаллический осевой, нержавеющий шток Шток нержавеющая сталь с подстройкой "0" на торце, область применения: системы кондиционирования, теплоснабжения, водоснабжения. Диаметр корпуса: 63, 80, 100, 150 мм. Класс точности: диаметр 80, 100,150мм. - 1,5; диаметр 63мм. - 2,5. Диапазон показаний: −40…+60°C, 0…+60°C, 0…+100°C, 0…+120…+450°C Цена от 195 до 665 руб. Подробнее Добавить отзыв   Термометр БТ-211 биметаллический радиальный, нержавеющий шток - цена 195...665 руб. Радиальное (снизу) присоединение с защитной гильзой. Шток нержавеющая сталь. Область применения: системы кондиционирования, теплоснабжения, водоснабжения. Диаметр корпуса: 63, 100 мм. Класс точности: диаметр 100 мм. - 1,5; диаметр 63мм. - 2,5 Диапазон показаний: -30...+70°C, 0…+60°C, 0…+100°C, 0…+120°C, 0…+160…+450°C Цена 200...665 руб.
