Резьба с крупным шагом имеет |
= |
17,294 мм<17,49 мм. |
Принимаем резьбу с мелким шагом М20х1,5 с |
= 18,376 мм. |
|
Нагрузка T1доп , допускаемая соединением с заданными размерами болтов, определяется в следующей последовательности.

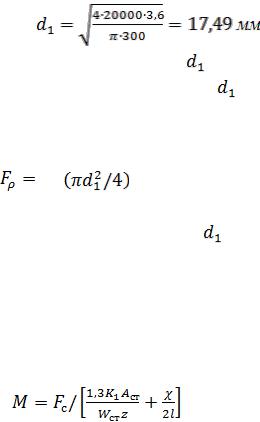

1. Расчетная нагрузка из формулы : |
|
, |
(2.19) |
где — допускаемое напряжение, определяемое по формуле |
|
(2.20); коэффициент запаса s— из табл. 2.2; |
— внутренний диаметр |
фундаментного болта (замеряется наружный диаметр dи по табл. П. 6
определяется
).
2. Допускаемый расчетный момент — из формул (2.4), (2.7),
(2.10) и (2.13):
,
откуда
(2.21)
3.Допускаемый крутящий момент на быстроходном валу [T1]
—из формулы (2.16), (2.17) или (2.18).
2.4Порядок выполнения работы
1.Выполнить расчетные схемы болтовых соединений.
2.Рассчитать резьбу рым-болта, обозначение резьбы привести на расчетной схеме.
3.Вычертить расчетную схему болтового соединения корпуса редуктора к раме в двух проекциях.
4.Замерить размеры основания редуктора, диаметр фундаментных болтов и расстояние между их осями.
5.По заданной нагрузке T1 и материалу болтов (табл. 2.4) рассчитать диаметр болтов из условия нераскрытия стыка.
6.По замеренному диаметру болтов рассчитать допускаемый
крутящий момент [T1] на быстроходном валу редуктора по условию прочности болтов соединения.
Таблица 2.4
Исходные данные
Наименование параметров |
|
|
Номера вариантов |
||||
|
1 |
2 |
|
3 |
4 |
5 |
6 |
Крутящий момент на |
60 |
80 |
|
100 |
120 |
140 |
160 |
быстроходном валу T1, Нм |
|
||||||
|
|
|
|
|
|
|
|
Материал болтов, сталь |
Ст3 |
20 |
|
35 |
45 |
30Х |
30ХГСА |
24
2.5 Форма отчета
Лабораторная работа № 2. Конструкция и расчет болтовых соединений
1.Расчетная схема соединения: 1.1.Редуктор.
1.2.Рым-болт.
2. Исходные данные и измеряемые величины: Нагрузка T1=________ Н м.
Болты М_____________. |
|
Материал болта __________________ |
. |
Размеры, мм (А В,
, d)________________.
Определить допускаемую нагрузку [T1]____________________.
3.Допускаемые напряжения.
4.Определение расчетной нагрузки и расчет болтов на прочность.
5.Расчет допускаемой нагрузки.
6. Вывод по допускаемой нагрузке (допускается [T1] = |
). |
2.6.Вопросы для самопроверки
1.Какие различают типы резьб по назначению и по геометрической форме, по числу заходов и по направлению наклона витков?
2.Какие различают виды метрической резьбы?
3.Почему резьба с крупным шагом имеет преимущественное применение? 4.Какие различают болты , винты, шпильки по назначению и форме?
5.Из какого материала выполняют болты, винты, гайки, шайбы?
6.Какие устройства применяют для разгрузки болта от действующей поперечной силы? 7.Как рассчитывают резьбу?
8.Как рассчитывают болты, винты, шпильки при действии статических и переменных нагрузок в различных случаях?
9.Как определяют допускаемые напряжения для болтов, винтов и шпилек при расчете их на прочность?
10.Какими способами достигается увеличение выносливости болтов, винтов, шпилек?
25
