.docxЛАБОРАТОРНО-ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 1
ПОДБОР ИГЛ И ЗАПРАВКА НИТЕЙ В ШВЕЙНЫХ МАШИНАХ
Цель занятия. Выполняя практические задания, научить подбирать иглы под обрабатываемый материал и заправлять нитки в швейные машины челночного стежка общего назначения.
Оборудование, инструмент и материалы. Швейные машины Ю22М, 97 или 131-12+3 кл. ОАО «Орша». Набор игл, различных по номеру и по типу заточки острия, отвертка, штангенциркуль, нитки (3 катушки), образцы ткани различного ассортимента (подкладочная, платьевая, костюмная) размерами 10x20 см (3 шт.).
Последовательность выполнения задания. В соответствии с представленным образцом материала подберите иглу по номеру и типу заточки. Установите иглу в иглодержателе в зависимости от рекомендаций и класса машины и закрепите с помощью отвертки. Изучите устройство шпульного колпачка и автоматической моталки. Научитесь наматывать нитки на шпульку с помощью автоматической моталки. Установите шпульку в шпульный колпачок и заправьте нитку под прижимную пластину. Шпульный колпачок поместите в челночном комплекте до фиксирования защелки на стержне шпуледержателя. Заправьте игольную нитку согласно схеме. Выведите челночную нитку на поверхность игольной пластины, удерживая конец игольной нитки и проворачивая вручную шкив машины. Проверьте качество ниток и правильность их заправки в машине. При наличии дефектов в нитках и их заправке или отклонений от рекомендаций определите способы устранения вероятных отказов при выполнении операции, которые могут быть в этом случае. Оформите отчет.
Правила безопасного выполнения задания. Перед работой на швейной машине необходимо изучить технику безопасности при ее эксплуатации и при выполнении ремонтно-монтажных работ (см. Инструкции по технике безопасности в приложении 2).
Подбор иглы и установка. Изучив технологическую характеристику швейной машины, используемую для занятий, определите
Иглы |
Нить типа SPAN |
Нить типа Filament |
Материалы |
|
ГОСТ 22249-82 |
ORGAN |
|||
60 |
#7-8 |
#100 |
#80-100 |
Тонкий шелк, атлас, крепдешин, трикотаж (плотность 28 G) |
65-70 |
#9-10 |
#80 |
#60-80 |
Шелк, атлас, крепдешин, креп-жоржет, трикотаж (плотность 20 — 26 G) |
75-80 |
#11-12 |
#60 |
#50-60 |
Тонкий ситец, хлопчатобумажная, тонкая шерстяная ткань, двойной трикотаж (плотность 16 — 20 G) |
85-90 |
#13-14 |
#40-50 |
#50 |
Хлопчатобумажная, шерстяная, обычная ткань |
100 |
#16 |
#30-40 |
#40 |
Пальтовая, непромокаемая, джинсовая ткань |
110 |
#18 |
#20-30 |
#20-30 |
Ткань для ватного одеяла, для сумок, виниловый материал для обуви |
120 |
#19 |
#10-20 |
#10-20 |
Кожа для обуви, брезент |
130 |
#20 |
#10 |
#8-10 |
Кожа для обуви, ткань для палаток |

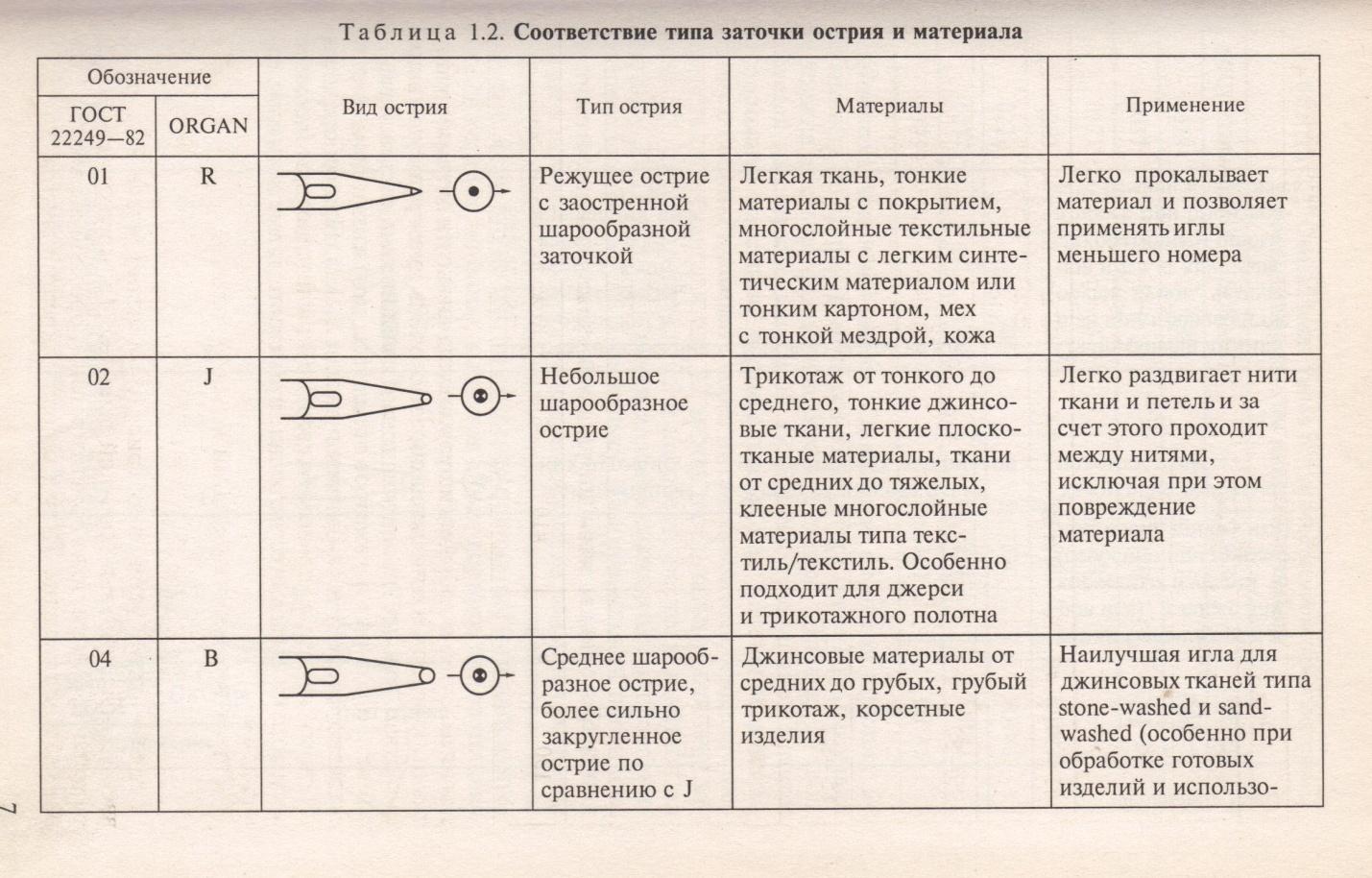

тип иглы. Затем по образцу материала установите примерную группу ткани, к которым относится образец. Ткань проверяют по таким свойствам, как плотность, толщина и волокнистый состав. В зависимости от данных параметров определите примерный номер иглы согласно табл. 1.1 и тип заточки (табл. 1.2, 1.3). При отборе иглы нужного диаметра, при отсутствии четкой индексации на колбе воспользуйтесь штангенциркулем и измерьте диаметр d (мм) лезвия иглы.
Определите действительный номер N иглы:
N=d- 100.
Колбу иглы 7 установите (рис. 1.1) в игловодителе 2 до упора вверх, сориентировав короткой выемкой 4 к носику челнока. В машине 1022М кл. игла ориентирована короткой выемкой в сторону стойки машины. Иглу 1 хорошо закрепите винтом 3.
Таблица 1.3. Обозначение типов игл отечественного производства и соответствующие им импортные аналоги
ГОСТ 22249-82 |
SCHMETZ |
SINGER |
ORGAN |
0029 |
1886 |
Sy 1241 |
DMx 1 |
0037 |
В-27 |
Sy 6120 |
DCx27 |
0127 |
1373 |
Sy 6781 |
— |
0203 |
— |
Sy 1901 |
DPx7 |
0220 |
705 |
Sy 2020 |
HA* 1 |
0277 |
1738 |
Sy 2254 |
DBx 1 |
0319 |
134 |
Sy 6790 |
DPx5 |
Намотка челночной нитки. Свободную от ниток шпульку 20 установите на стержень моталки 21 до упора (рис. 1.2). Шпулька не должна иметь поврежденные боковые стенки. Шпулька 20 фиксируется на стержне защелкой 19. Бобину с челночной ниткой расположите на стойке вертикально и под нитенаправителем. Нитку с бобины проведите через нитенаправитель, а далее через отверстия нитенаправителя 12, между тарельчатыми шайбами зажима 13, нитенаправитель 12 и набросьте несколько витков на шпульку 20. Причем эти витки должны совпадать с направлением наматывания нитки на шпульку. Для правильной плотности намотки челночной нитки важно правильное задание натяжения нитки в зажиме 13. Нитка на шпульке должна ложиться ровными слоями, без свободных петель и равномерно располагаться по ее ширине. Если это не так, то сместите положение нитенаправителя 12 в корпусе машины, выдвигая его из корпуса или утапливая в нем. Намотка нитки на шпульку производится автоматически при работе машины.
Заправка игольной нитки. Трасса заправки игольной нитки (рис. 1.3) имеет особенности для каждого класса машин челночного стежка (см. рис. 1.2 и 1.3). Перед заправкой игольной нитки поднимите рычагом 3
Рис. 1.1. Крепление иглы в швейной машине:
1 — игла; 2 — игловодитель; 3 — винт; 4 — короткая выемка на игле
Рис.
1.2. Трассы заправки челночной нитки при
ее намотке на шпульку и игольной нитки
при образовании челночного стежка на
швейной машине 1022М кл., имеющей
кривошипно-коромысловый тип
нитепритягивателя:
1
—
выдвижная пластина; 2
—
прижимная лапка; 3
— рычаг; 4
—
Г-образный рычаг; 5,
6, 9, 10
— направители; 7 — нитепритягиватель;
8
— специальный винт; 11,
13 —
тарельчатый зажим; 12
— нитенаправитель; 14
— шкив; 15
—
рукоятка; 16
— игольная пластина; 17
— игла; 18
—
регулятор; 19
—
защелка; 20
— шпулька;
21
— стержень моталки
(см. рис. 1.2) прижимную лапку 2 в верхнее положение, что должно привести к освобождению тарельчатых шайб от воздействия пружины в регуляторе 18.
При выполнении заправки нитки 4 (рис. 1.4) в машине 1022М кл. важным является правильная установка бобины 2 на стойке 1. Бобина 2 должна быть расположена соосно с нитенаправителем 3. Его положение должно быть выше точки А пересечения конусообразующей бобины, а при использовании цилиндрической бобины, как правило, не менее трех высот бобины. Положение стойки с бобинами также не должно мешать опрокидыванию головки машины при ее ремонте.
Нитку заправьте через все глазки нитенаправителя (см. рис. 1.2), не допуская захлестывания и накручивания на направителях 10 и 9. Нитку проведите между шайбами до касания ее стержня регулятора 18. Между шайбами не должно быть других ниток или уплотненного ворса. После регулятора 18 нитку заправьте за компенсационную пружину. Обратите внимание, чтобы пружина имела свободный ход и не касалась других деталей, что могло бы привести к заеданию в ее колебаниях. Ход компенсационной пружины должен быть не более 9 и не менее 6 мм.
Нитка подводится под Г-образный направитель 4 ив глазок нитепритягивателя 7. Нитку проведите через направители 5 на корпусе машины и далее через нитенаправитель на иглодержателе в ушко иглы 17. Игольную нитку заправьте в ушко иглы со стороны длинного желобка. Оставьте конец нитки длиной 6...7 см. Заправка челночной нитки. Шпульку 1 (рис. 1.5) с челночной ииткой 3 вставьте в шпульный колпачок 2, оставляя выходящий из него свободный конец нитки не менее 6 см. Перед установкой шпульки в шпульный колпачок проверьте его на отсутствие в нем
И посторонних предметов. Для устранения самопроизвольного разматывания нитки на шпульке в шпульный колпачок (при отсутствии кольцевой пружины) возможно вкладывание промасленной бумажной прокладки.
ка с фасонным нитепритягивателем / _ стойка; 2 — бобина; 3 — ните- 97-А кл.: направитель; 4 — нитки
I — регулятор натяжения; 2 — игольная нитка; 3 — нитепритягиватель; 4 — игла
Шпульку установите по направлению ее разматывания, без изгиба, что позволяет более плавно сматывать нитку со шпульки. Шпулька при установке в шпульный колпачок не должна выступать из корпуса и касаться внутренних сторон шпуледержателя. Челночную Рис. 1.5. Заправка челночной нит- нитку проведите в паз 5 на боковой ки в шпульном колпачке: поверхности и под прижимную пла-
/ — шпулька; 2 — шпульный кол- стину 4. Шпульный колпачок, удер- пачок; 3 — челночная нитка; 4 — живая за защелку, вставляют в шпу- прижимная пластина; 5 — паз ледержатель так, чтобы защелка
была размещена в боковом вырезе в шпуледержателе. Шпульный колпачок фиксируется на осевом стержне защелки. Проверьте, зафиксирован ли шпульный колпа чок в шпуледержателе. Если этого не произошло, повторите установку шпульного колпачка.
Удерживая свободный конец игольной нитки (без натяжения) и вращая шкив машины, над игольной пластиной вытяните челночную нитку 7 (рис. 1.6, а, б). Обе нитки заправьте под прижимную лапку 2 (рис. 1.6, в).
Рис. 1.6. Вывод челночной нитки на поверхность игольной пластины:
а — вид сбоку; б — вывод нитки над игольной пластиной; в — размещение материала под прижимную лапку; 1 — челночная нитка; 2 —прижимная лапка
Дефекты ниток и способы их Дефекты ниток Утолщения, узелки Повышенная скручиваемость
Малая прочность
Захлестывание нитки за паковку
Соскальзывание нитки с бобины
Несоответствие ниток свойствам материала устранения приведены ниже. Способы устранения Заменить нитки Применить нитки другой крутки; заправить нитки в соответствии с требованиями к трассе заправки; отрегулировать общий ход и усилие компенсационной пружины
Заменить нитки; выполнить промасливание и парафинирова- ние ниток
Вертикально и соосно расположить паковку (бобину) на бобинодержателе; под бобину положить подкладку из листа бумаги
Под бобину положить подкладку из листа бумаги
Подобрать нитки в соответствии с рекомендациями (см. табл. 1.1)
Возможные дефекты в подборе игл и заправке ниток в машине. Проверьте качество иглы — ровноту лезвия и отсутствие заусенец на острие, качество ниток — отсутствие утолщений (утончений) и узелков и требуемой их прочности (в соответствии с их тексом и волокнистым составом — чем больше текс нитки, тем выше их прочность). Установите правильность заправки ниток в машине — нитки заправлены в соответствии с рекомендациями, отсутствует захлестывание нитки за нитенаправители. Ошибки,
Таблица 1.4 Ошибки при заправке ниток в швейных машинах
Нарушения при запрапке ниток |
Отказ в работе машины |
Способ устранения |
Нитка в иглу заправлена со стороны короткого желобка |
Не выполняет стежки |
Заправить нитку со стороны длинного желобка |
Несоответствие нитки и номера иглы |
Пропуск стежков; обрыв нитки |
Выбрать нитки под материал; подобрать иглу по номеру под нитку |
Челночная нитка не заправлена под пластинчатую пружину шпульного колпачка |
Нет образования стежков |
Заправить челночную нитку под пластинчатую пружину |
возникающие при заправке ниток, и способы их устранения представлены в табл. 1.4.
Завершение работы на швейной машине. Снимите бобину игольной нитки, разорвав игольную нитку у бобины и оставив ее заправленной в машине. При смене ниток в машине это позволяет лишь установить бобину с новой ниткой и связать нитку с бобины с концом прежней нитки ткацким узлом и протянуть новую нитку при поднятой лапке на трассу ее заправки.
Нарушения при заправке ниток |
Отказ в работе машины |
Способ устранения |
Захлестывание нитки за направитель |
Обрыв нитки; неравномерность переплетений ниток в строчке |
Выполнить заправку через все установленные по трассе нитенаправители; заправить нитку за компенсационную пружину; увеличить ход компенсационной пружины; заменить нитки |
Неравномерность схода игольной нитки с бобины |
Неравномерность переплетений игольной и челночной ниток в строчке |
Поставить бобину под нитенаправителем |
Нитка не заправлена между шайбами тарельчатого регулятора натяжения игольной нитки |
Петляет строчка снизу |
Заправить нитку между шайбами регулятора; уменьшить усилие прижима нитки |
Нитка свободно с петлями намотана на шпульку |
Петляет строчка |
Пропустить нитку перед намоткой на шпульку через тарельчатый зажим; увеличить натяжение нитки перед ее намоткой на шпульку |
Нитка с цилиндрической поковки |
Неравномерность переплетений нитки в строчке |
Применитьнитки с конусообразной бобины; поднять нитенаправитель, в который заправляется нитка с бобины |
Нитка не заправлена в направитель на иглодержателе |
Обрыв нитки |
Заправить нитку в нитенаправитель на иглодержателе |
