Классификация резьб по числу заходов
Однозаходная резьба
Однозаходная резьба получается при перемещении плоского образующего контура вдоль одной винтовой линии. Однозаходные резьбы имеют малые углы подъема винтовой линии и большее трение (малый кпд). Они применяются там, где требуется надежное соединение – для крепежных резьб.
Рисунок 16 – Однозаходная резьба
Многозаходная резьба
Многозаходная резьба получается при перемещении одинаковых плоских контуров вдоль нескольких винтовых линий. Как правило многозаходные резьбы применяются в ходовых винтах. Существует связь между шагом однозаходной резьбы и высотой профиля, а максимально возможная высота профиля, в свою очередь, связана с диаметром винта. Поэтому если по конструктивным соображениям требуется шаг резьбы (при данном диаметре) больший, чем допускают вышеуказанные ограничения, применяют многозаходные резьбы, при этом максимально возможный шаг (по сравнению с однозаходной резьбой) увеличивается кратно числу заходов.
Технологически многозаходные резьбы существенно сложнее и, соответственно, дороже. [9]

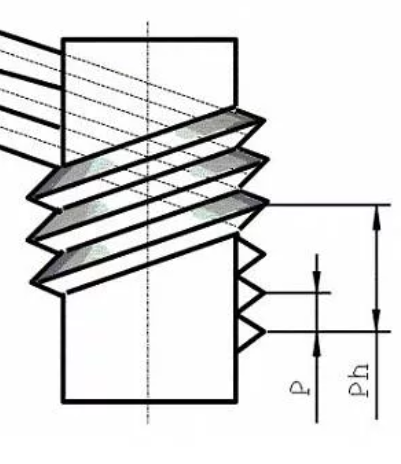

Рисунок 17 – Многозаходная резьба
Преимущества и недостатки резьбовых соединений
Преимущества:
высокая надёжность, технологичность; возможность регулировки силы сжатия; возможность создания больших осевых нагрузок при относительно низких усилиях на инструменте (ключе);возможность фиксации в затянутом состоянии вследствие эффекта самоторможения; удобство сборки и разборки с применением стандартного набора инструментов (ключи, отвёртки) простота конструкции и возможность точного изготовления; наличие широкой номенклатуры стандартных изделий (винты, болты гайки);низкая стоимость крепёжных изделий благодаря массовости и высокой степени автоматизации производства, малые габариты в сравнении с соединяемыми деталями.
Недостатки:
высокая концентрация напряжения в дне резьбовой канавки вследствие малых радиусов скругления; значительные энергопотери в подвижных резьбовых соединениях (низкий коэффициент полезного действия); большая неравномерность распределения нагрузки по виткам резьбы (первый виток воспринимает, как правило, до 55% приложенной к соединению осевой нагрузки); склонность к самоотвинчнванию при воздействии знакопеременных осевых нагрузок; ослабление соединения и быстрый износ резьбы при частых разборках и сборках [10]
Заключение
Таким образом, в данном реферате была полностью рассмотрена классификация резьбовых соединений по направлению винтовой линии, по форме профиля, по расположению на детали, по характеру поверхности, по назначению и по числу заходов. Были описаны применение, преимущества и недостатки резьбовых соединений по классификациям, а также в целом, по сравнению с другими видами соединений.
Список литературы:
Классификация резьб // URL: https://present5.com/lekciya-po-teme-rezba-obrazovanie-vintovoj-linii/
Прямоугольная резьба // URL: https://stankiexpert.ru/tehnologii/rezba-pryamougolnaya.html#Особенности_резьбы
Круглая резьба // URL: https://megalektsii.ru/s44547t7.html
Трапецеидальная резьба // URL:https://stankiexpert.ru/tehnologii/trapeceidalnaya-rezba.html
Наружняя и внутренняя резьба // URL: http://tekhnar.ru/konstruktivnyye-elementy/rezba.html
Цилиндрическая резьба // URL: https://kvartirado.ru/trubnaya-cilindricheskaya-rezba-opisanie-osnovnyx-texnicheskix-xarakteristik.html
Коническая резьба // URL: https://trubexpert.ru/repair/vse-o-mnogolikoj-trubnoj-konusnoj-rezbe/#h2_2
Крепежные, крепежно-уплотняющие, ходовые и специальные резьбы // URL: http://ng.sibstrin.ru/wolchin/umm/carving/carving/003_1.htm
Однозаходные и многозаходные резьбы // URL: https://www.metalcutting.ru/content/odnozahodnye-i-mnogozahodnye-rezby
Достоинства и недостатки резьбовых соединений // URL: https://studopedia.ru/19_244060_dostoinstva-i-nedostatki-rezbovih-soedineniy.html
