Министерство образования и науки Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Национальный исследовательский Томский политехнический Университет»

13.03.02 «Электроэнергетика и электротехника»

Классификация резьб, их применение, достоинства и недостатки

реферат

по дисциплине:

Механика

Исполнитель:
студент группы	5А95		Кутонов Вячеслав Сергеевич		04.01.2021
					Дата сдачи
Руководитель:
преподаватель			Коноваленко Игорь Сергеевич

Томск – 2021

Оглавление

Введение 3

Основная часть 4

Классификация резьб по направлению винтовой линии 4

Классификация резьб по форме профиля: 5

Классификация резьб по расположению на детали 10

Классификация резьб по характеру поверхности 11

Классификация резьб по назначению 12

Классификация резьб по числу заходов 14

Преимущества и недостатки резьбовых соединений 15

Заключение 16

Список литературы: 17

Введение

Наиболее распространенным способом стыковки элементов различных конструкций является резьбовое соединение. Оно широко применяется в строительстве, при монтаже трубопроводов, в машиностроении и многих других отраслях.

Резьбовые соединения – это разборные соединения с применением резьбовых крепёжных деталей (винтов, болтов, шпилек, гаек) или резьбовых элементов, выполненных непосредственно на соединяемых деталях.

Резьбой называется поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности, другими словами, спираль с постоянным шагом, образованная на этой поверхности.

В данном реферате будут рассмотрены: классификация резьб, их применение, а также достоинства и недостатки.

Основная часть Классификация резьб

Резьбы классифицируют по различным признакам:

По направлению винтовой линии: правая, левая.

По форме профиля: треугольная, прямоугольная, круглая, упорная, метрическая, дюймовая.

По расположению на детали: внешняя, внутренняя.

По характеру поверхности: цилиндрическая, коническая.

По назначению: крепежная, крепежно-уплотняющая, ходовая (для передачи движения), специальная

По числу заходов: однозаходная, многозаходная. [1]

Классификация резьб по направлению винтовой линии

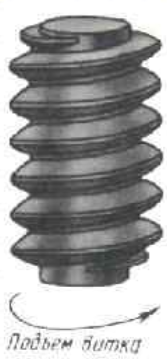

Правая резьба-подъем витка по направлению против часовой стрелки (гайка навертывается по направлению часовой стрелки, откручивается-против)

Рисунок 1 – Правая резьба

Левая резьба-подъем витка по направлению по часовой стрелке (гайка навертывается против часовой стрелки, откручивается-по) [1]

Рисунок 2 – Левая резьба

Левосторонняя резьба используется в машиностроении для закрепления деталей к валу, вращающемуся вправо. Если гайка закручена по направлению вращения вала, то она под действием силы вращения будет затягиваться. При закручивании в противоположном направлении гайка будет откручиваться. Соединение с помощью левостороннего крепежа предотвращает вероятность откручивания во время эксплуатации механизма. Например, в колесах грузовых машин ГАЗ, МАЗ, ЗИЛ используется левостороннее крепление, в патроне дрели со сверлом, которое крутится вправо (чтобы предотвратить расслабление соединения деталей, патрон крепится к валу левой резьбой), в лопастях домашнего вентилятора, в редукторе, передающем крутящий момент от двигателя к ножам мотокосы, и т.д. Правосторонняя резьба, наоборот, используется для закрепления деталей к валу, вращающемуся влево.
