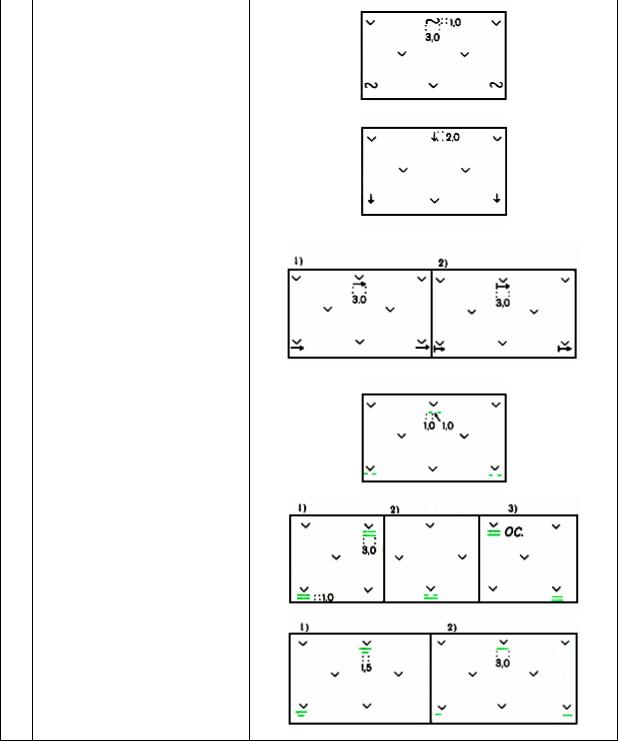

427 Залежи богарные (в районах поливного земледелия) [558]
428 Залежи рисовые [558]
429Залежи осушенные [558]:
1)открытым дренажем
2)закрытым дренажем
430Залежи с оросительной сетью [558]
431Залежи в зоне орошения [558]:
1)регулярного в достаточном количестве
2)в недостаточном количестве
3)на осушенных площадях
4321) 3алежи лиманного орошения [558]
2)3алежи заливные (пойменные и др.) [558]
|
|
Таблица 98 |
|
|
|
|
|
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
|
|
топографических объектов |
масштабов |
|
|
|
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|

433 Залежи |
с |
осушительно- |
оросительными |
системами |
|
(двухстороннее |
регулирование |
|
водного режима) [558] |
|
434 Залежи, засоренные камнями [558]

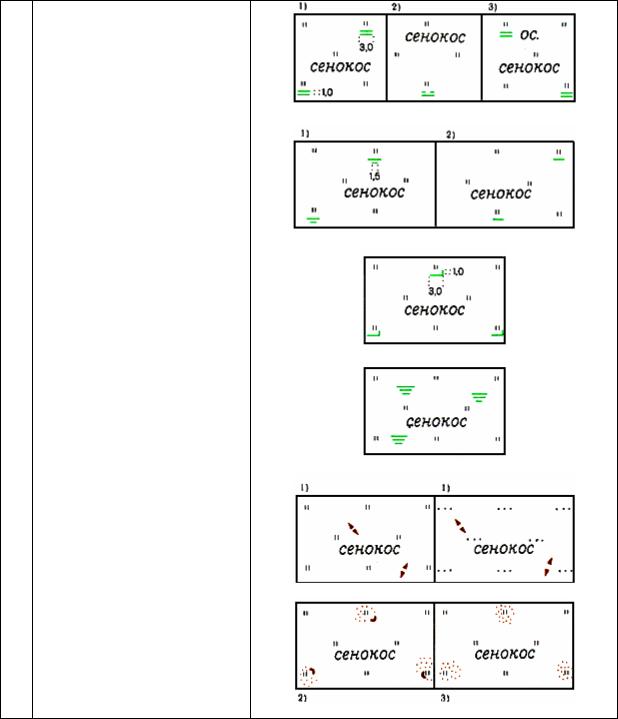

435Сенокосы чистые [559]
436Сенокосы коренного улучшения [559]
437Сенокосы осушенные [559]:
1)открытым дренажем
2)закрытым дренажем
438Сенокосы с оросительной сетью
[559]
|
|
Таблица 99 |
|
|
|
|
|
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
|
|
топографических объектов |
масштабов |
|
|
|
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|

439Сенокосы орошаемые [559]:
1)регулярно, в достаточном количестве
2)в недостаточном количестве
3)на осушенных площадях
4401) Сенокосы лиманного орошения
[559]
2)Сенокосы заливные (пойменные и др.) [559]
441Сенокосы с осушительнооросительными системами (двухстороннее регулирование водного режима) [559]
442Сенокосы заболоченные [559]
443Сенокосы, засоренные [559]:
1)камнями
2)галькой
3)песком
|
|
Таблица 100 |
|
|
|
|
|
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
|
|
топографических объектов |
масштабов |
|
|
|
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|

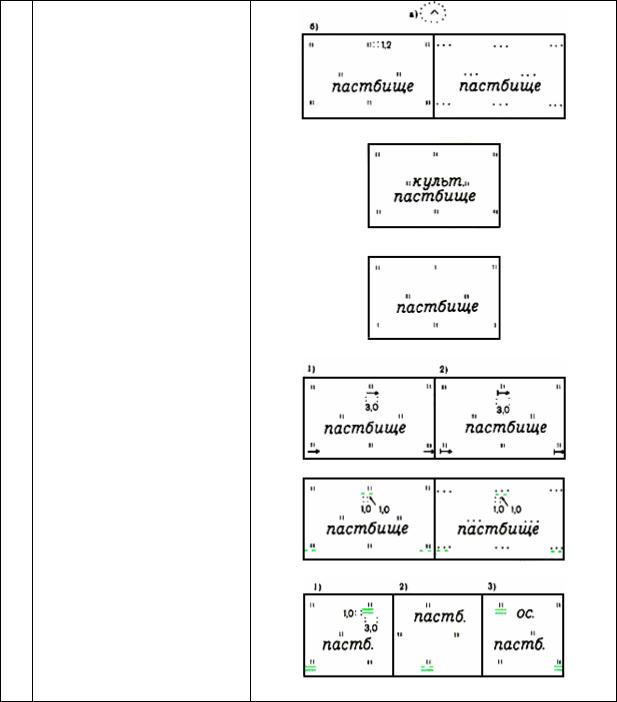

444 Пастбища чистые [560]
445Пастбища культурные [560]
446Пастбища коренного улучшения [560]
447Пастбища осушенные [560]:
1)открытым дренажем
2)закрытым дренажем
448Пастбища с оросительной сетью
[560]
449Пастбища орошаемые [560]:
1)регулярно, в достаточном количестве
2)в недостаточном количестве
3)на осушенных площадях
|
|
Таблица 101 |
|
|
|
|
|
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
|
|
топографических объектов |
масштабов |
|
|
|
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|

450 1) Пастбища лиманного орошения
[560]
2) Пастбища заливные (пойменные и др.) [560]
451 Пастбища |
с |
осушительно- |
оросительными |
|
системами |
(двухстороннее |
|
регулирование |
водного режима) [560] |
|
452Пастбища заболоченные [560]
453Пастбища засоренные [560]:
1)камнями
2)галькой
3)песком
454 1) |
Участки |
мелиоративного |
строительства [561] |
|
2) Участки в стадии восстановления плодородия (биологическая рекультивация) [561]
ГРУНТЫ И МИКРОФОРМЫ ЗЕМНОЙ ПОВЕРХНОСТИ
|
|
Таблица 102 |
|
|
|
|
|
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
|
|
топографических объектов |
масштабов |
|
|
|
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|

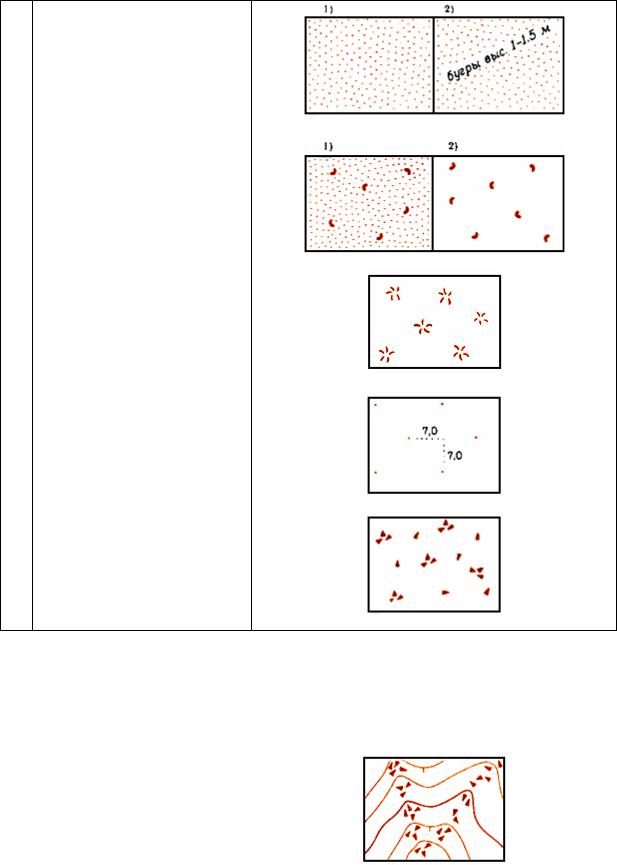

455Пески [565]:
1)ровные
2)неровные (бугристые, ячеистые и др.)
4561) Поверхности гравийные и галечниковые [566]
2)Поверхности с валунами [566]
457Такыры [567]
458Поверхности глинистые [568]
459 Поверхности щебеночные и каменистые россыпи [569]
|
|
Таблица 103 |
|
|
|
|
|
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
|
|
топографических объектов |
масштабов |
|
|
|
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
460 |
Реки каменные [570] |
|
|
|
|
|
|

461 Поверхности каменные монолитные (площадные выходы твердых пород) [571]
4621) Поверхности полигональные [572]
2) Поверхности пятнистые [572]
463Поверхности бугристые [573]
464Поверхности кочковатые [574]
*
465Поверхности с самосадочной солью
[575]
|
|
БОЛОТА И СОЛОНЧАКИ |
||
|
|
|
Таблица 104 |
|
|
|
|
|
|
N |
Название и характеристика |
|
Условные знаки топографических объектов для планов |
|
|
топографических объектов |
|
масштабов |
|
|
|
|
|
|
|
|
|
1:5000, 1:2000, 1:1000, 1:500 |
|
|
|
|
|
|

466 Болота |
непроходимые |
и |
труднопроходимые (цифра - глубина |
||
в м) [576-578] |
|
|
467Болота проходимые (цифра - глубина в м) [576-578]
4681) Земли заболоченные [579]
2) 3аболоченности по ложбинам, деллям и другим полосам стока [579]
469 Солончаки непроходимые и труднопроходимые [580]
470Солончаки проходимые [580]
471Земли засолоненные с выцветами солей на поверхности [581]
ПРИМЕРЫ СОЧЕТАНИЯ ИЗОБРАЖЕНИЙ РАСТИТЕЛЬНОСТИ, ГРУНТОВ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ
Сочетание изображений растительности и грунтов
Таблица 105

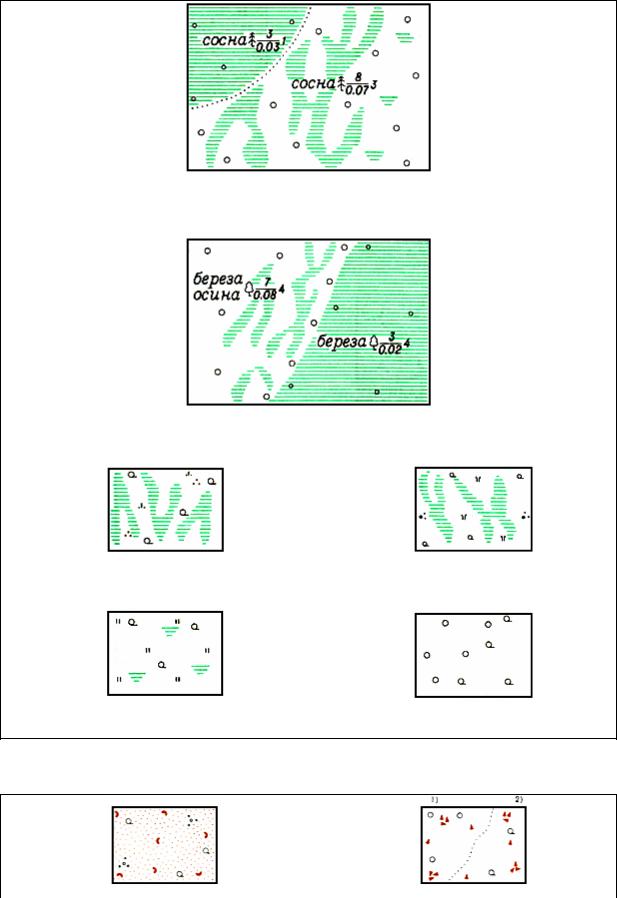

Лес на болотах различной проходимости и заболоченных землях; граница между высокоствольным древостоем и угнетенным низкорослым - четкая
Постепенный переход от высокоствольного древостоя к угнетенному низкорослому; граница между древостоями и болотами различной проходимости - нечеткая
Редколесье высокоствольное на моховом проходимом |
Редколесье угнетенное низкорослое на осоковом |
болоте с кочками |
проходимом болоте с кустарничками |
Редколесье на заболоченном лугу |
Постепенный переход от леса к редколесью |
Таблица 106

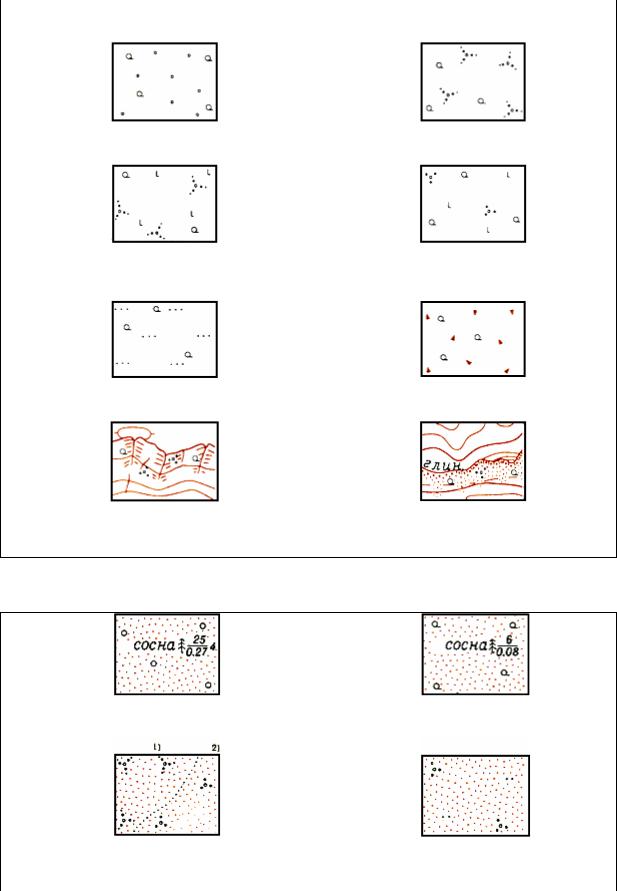

Редколесье и группы кустарников на галечнике |
Лес (1) и редколесье (2) на каменистой россыпи |
|
и щебеночной поверхности |
Редколесье с порослью |
Редколесье с зарослями кустарников |
Редколесье с зарослями кустарников на вырубке |
Редколесье с группами кустарников |
|
на вырубке |
Редколесье с травяной степной растительностью |
Редколесье на каменистой поверхности |
Редколесье и группы кустарников на скалистом склоне |
Редколесье и группы кустарников на осыпи |
|
рыхлых пород |
Таблица 107
Лес на песке |
Редколесье на песке |
Заросли кустарников на песке (1) |
Отдельные кусты на песке, закрепленном |
и группы кустарников на песке (2) |
полукустарниками |
