Условные знаки
.pdf![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91101x1.jpg)
Вырубка с порослью (1) и гарь с порослью (2) |
Гарь с зарослями кустарников (1) и гарь |
|
с моховой растительностью и группами |
|
кустарников |
Вырубка с травяной луговой растительностью (1) |
Заболоченная вырубка с моховой |
и вырубка с высокотравьем (2) |
растительностью |
Гарь с травяной луговой растительностью (1) |
Группы кустарников на заболоченном лугу |
и гарь с высокотравьем (2) |
с кочками |
Таблица 108
Отдельные кустарники на лугу с кочками |
Заросли саксаула на песке (1) и группы |
|
саксаула на песке (2) |
Группы саксаула на песке, закрепленном |
Заросли саксаула на засолоненных землях (1) |
полукустарниками |
и группы саксаула на засолоненной глинистой |
|
поверхности (2) |
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91102x1.jpg)
Луг с выцветами солей на поверхности |
Полукустарники с проходимыми солончаками, |
|
не выражающимися в масштабе |
Травяная растительность на закрепленном ею песке |
Луг, засоренный камнями |
Луг, загрязненный отходами промышленных |
Высокотравная растительность с группами |
предприятий или засыпанный мелкоземом |
кустарников |
Таблица 109
Группы колючих кустарников и отдельные пучки |
Отдельные пучки высокотравья среди |
высокотравья среди травяной степной растительности |
травяной луговой растительности |
Отдельные пучки высокотравья на каменистой россыпи |
Полукустарники среди травяной |
|
растительности (граница нечеткая) |
Полукустарники на глинистой поверхности |
Полукустарники с группами кустарников |
(граница нечеткая) |
|
Полукустарники с группами саксаула |
Полукустарники на засолоненной бугристой |
|
поверхности |
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91103x1.jpg)
Комплексная полукустарниковая растительность |
Комплексная травяная растительность степей |
полупустынь и пустынь |
|
|
|
Таблица 110
Полукустарники у границ солончака: четких (1) и нечетких (2)
Полукустарники у границ такыра: четких (1) и нечетких (2)
Травяная луговая растительность на раскорчеванном |
Камышовые заросли с группами кустарников |
участке |
|
Камышовые заросли на заболоченном берегу водоема |
Влаголюбивое низкотравье по деллям - |
|
склоновым ложбинам; склон покрыт моховой |
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91104x1.jpg)
растительностью
Таблица 111
Мохово-травяная растительность |
Мохово-кустарничковый покров |
|
на заболоченной бугристой поверхности |
Моховый покров с группами стланника |
Кустарничково-моховая растительность |
|
на заболоченной полигональной поверхности |
Мохово-кустарничковая растительность на пятнистой |
Лишайниковая растительность и отдельные |
поверхности |
кусты на каменной монолитной поверхности |
Лишайниковая растительность с группами стланника на |
Пашня, засоренная камнями |
щебеночной поверхности |
|
Пашня, засоренная отходами промышленных предприятий или засыпанная мелкоземом
СОЧЕТАНИЕ ИЗОБРАЖЕНИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ
Таблица 112
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91105x1.jpg)
Залежи с редким лесом |
Залежи с редкой порослью |
Залежи с группами кустарников |
Залежи заболоченные |
Сенокосы с редким лесом |
Сенокосы с редкой порослью |
Сенокосы с группами кустарников |
Сенокосы заболоченные с кочками |
Таблица 113
Пастбища с редким лесом |
Пастбища с редкой порослью |
Пастбища с группами кустарников |
Пастбища заболоченные с кочками |
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91106x1.jpg)
Сельскохозяйственные угодья, загрязненные отходами промышленных предприятий
ОГРАЖДЕНИЯ
|
|
|
Таблица 114 |
|
|
|
|
|
|
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
||
|
топографических объектов |
|
масштабов |
|
|
|
|
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
472Ограды каменные и железобетонные высотой 1 м и более, стены исторические [583-585]
473Ограды каменные и железобетонные высотой менее 1 м, ограды глинобитные, ворота в оградах [583585]
474Ограды металлические [583, 584, 586]:
1)высотой 1 м и более, с воротами
2)высотой менее 1 м
3)на каменном, бетонном или Изображаются усл. зн. N 474 (1)
кирпичном фундаменте |
или 474 (2) |
475Заборы деревянные [583, 584, 586]:
1)сплошные, с воротами
2)решетчатые (из штакетника и т.п.)
3)на каменном, бетонном или кирпичном фундаменте
4)с капитальными опорами
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91107x1.jpg)
476Ограждении проволочные [583, 584, 587]:
1)из колючей проволоки
2)из "гладкой" проволоки
3) |
из проволочной сетки (вольеры) |
Изображаются усл. зн. N 475 (1)- |
|
|
(3) |
4) |
проволочные "электропастухи" |
|
477 Изгороди, плетни и трельяжи [583, |
Изображаются усл. зн. N 475 (1)- |
|
584, 587] |
(3) |
ГРАНИЦЫ
|
|
|
|
Таблица 115 |
|
|
|
|
|
||
N |
Название и характеристика |
Условные знаки топографических объектов для планов |
|||
|
топографических объектов |
|
масштабов |
||
|
|
|
|
|
|
|
|
|
1:5000, 1:2000 |
1:1000, 1:500 |
|
|
|
|
|
|
|
478 |
Границы |
государственные, |
|
|
|
|
пограничные знаки и их номера, |
|
|
|
|
|
копцы [589-594] |
|
|
|
|
479Границы союзных республик СССР, граничные столбы и их номера [589593, 595]
480Границы АССР, краев, областей и автономных областей, не входящих в состав края [589-593, 595]
481Границы автономных областей, входящих в состав края; границы автономных округов [589-593, 595]
482Границы районов [589-593, 596]
483Границы городских земель [589-593, 596]
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91108x1.jpg)

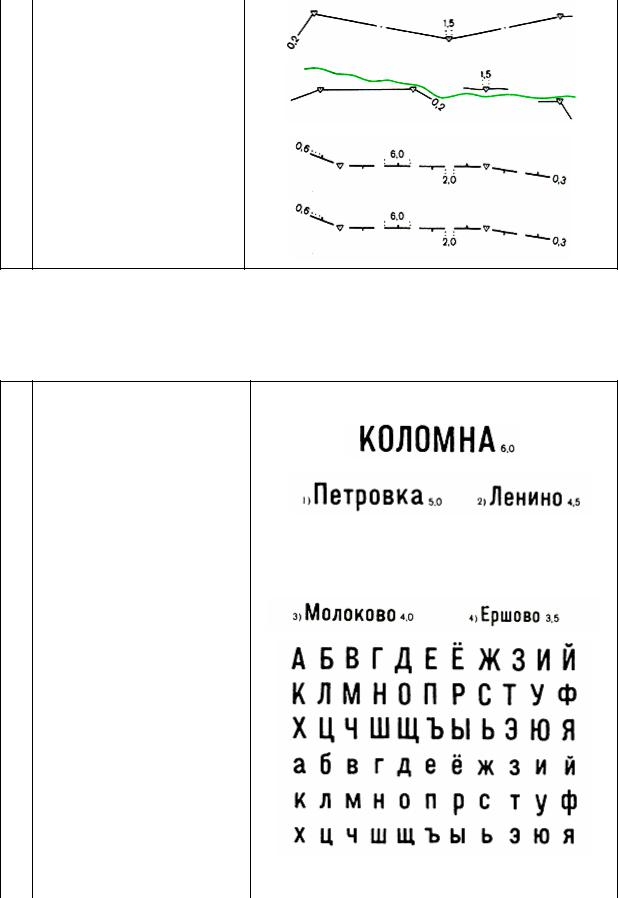

484 Границы территорий поселковых и
*сельских советов [589-593, 596]
485 |
Границы |
землепользований |
и |
* |
отводов [589-593, 596] |
|
|
486 |
Границы |
государственных |
|
|
заповедников [589-593, 597] |
|
|
487 |
Границы |
государственных |
*заказников, природных национальных парков и памятников природы [589-593, 597]
ОБРАЗЦЫ ШРИФТОВ НАДПИСЕЙ
Таблица 116
488 Названия городов [598-602] |
Топографический полужирный (Т-132) |
Названия поселков сельского типа (включая совхозы) и поселков дачного типа [598-604]:
1)с числом жителей 1000 и более
2)с числом жителей от 500 до
1000
3)с числом жителей от 100 до 500
4)с числом жителей менее 100
489 Названия поселков городского типа |
Древний курсив полужирный (Д-432) |
(включая рабочие и курортные) [598- |
|
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91109x1.jpg)
602]
Названия судоходных рек, каналов озер, заливов и водохранилищ [598600, 607]
*Названия поселков при промышленных предприятиях, железнодорожных станциях, пристанях и т.п., не отнесенных официально к разряду поселков городского типа
Названия несудоходных рек, каналов, озер и др.; хребтов, гор, скал, курганов, оврагов, балок, островов, мысов, солончаков, болот,
урочищ и др. [598-602, 607]
Таблица 117
490 Названия частей города, его районов |
Рубленый (Р-131) |
|||
и микрорайонов; вторые и повторные |
|
|||
названия и надписи за рамками |
|
|||
планов для городов [598-602] |
|
|
||
Названия |
государственных |
|
||
заповедников, заказников и парков |
|
|
||
Названия поселков сельского типа и |
|
|||
дачного типа, входящих в состав |
|
|||
города (поселка городского типа) или |
|
|||
подчиненных |
ему; |
вторые |
и |
|
повторные названия и надписи за |
|
|||
рамками планов |
для поселков |
|
||
сельского типа и дачного типа [598- |
|
|||
604] |
|
|
|
|
491 Вторые и повторные названия |
и |
Древний курсив остовный (До-431) |
|||||
надписи за рамками планов для: |
|
|
|||||
1) поселков городского типа [598- |
|
||||||
602]; судоходных рек, каналов, озер, |
|
||||||
заливов и водохранилищ [598-600, |
|
||||||
607] |
|
|
|
|
|
|
|
2) поселков |
|
при |
промышленных |
|
|||
предприятиях, |
железнодорожных |
|
|||||
станциях, |
пристанях |
и |
т.п.; |
|
|||
несудоходных |
рек, |
каналов |
озер |
и |
|
![](/html/2706/587/html_5EmYNmw0MR.TQD6/htmlconvd-ZqZb91110x1.jpg)
др.; хребтов, гор, скал курганов, оврагов, балок, островов, мысов, солончаков, болот, урочищ и др. [598-602, 607]
492 Названия |
станций, |
разъездов, |
БСАМ курсив малоконтрастный (Бм-431) |
платформ, пристаней, санаториев, |
|
||
турбаз |
|
|
|
Названия отдельных дворов, домов |
3,0-1,6 |
||
и геодезических пунктов [598-602] |
|
Пояснительные надписи к условным знакам геодезических пунктов, строений, сооружений, дорог, ограждений, гидрографии, рельефа, растительности, грунтов
Надписи специализации совхозов, промышленных предприятий и др.
Буквенные индексы материала покрытия дорог и отмосток зданий, назначения трубопроводов, вида прокладок в туннелях, напряжения электросетей, материала мостов, плотин, труб, грунт дна рек, озер и морей (в зоне шельфа) [598-602, 604, 610, 611]
Таблица 118
|
|
|
|
|
Рубленый (Р-131) |
493 |
Названия улиц, переулков, площадей |
3,0-1,6 |
|||
|
Надписи райсоветов, поселковых и |
|
|||
|
сельских советов (под названиями |
|
|||
|
населенных пунктов) [598-600, 605, |
|
|||
|
606] |
|
|
|
3,0-1,6 |
|
|
|
|
|
|
|
Буквенные |
индексы |
жилых |
и |
|
|
нежилых зданий, материала их |
|
|||
|
постройки |
|
|
|
|
|
Надписи горизонталей и изобат, |
2,0-1,6 |
|||
|
этажности зданий и числа жителей в |
|
|||
|
населенных пунктах [598-602, 610, |
|
|||
|
611] |
|
|
|
|
