Сети и системы передачи информации

Агапов Михаил Николаевич

•

Тема 3. Современные системы передачи информации

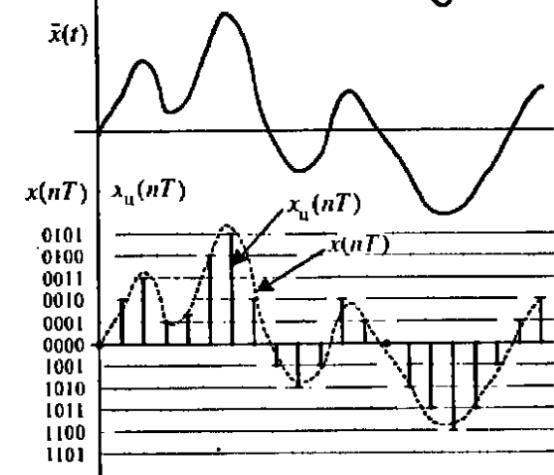

Аналого-цифровое и цифро- аналоговое преобразование.

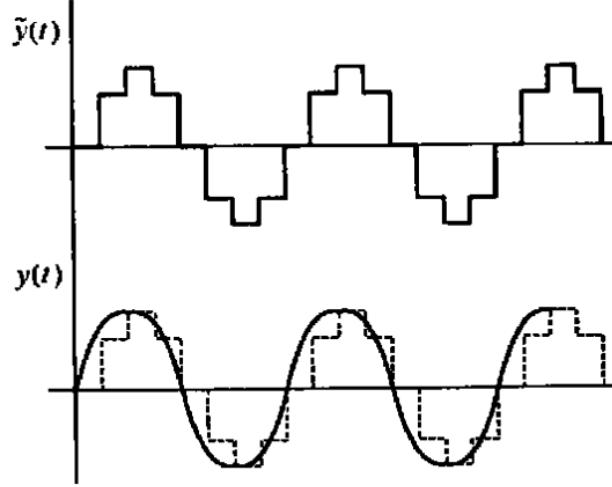

Искажения сигнала при цифро-аналоговом преобразовании.

•

.Частота преобразования.

•Критерий Найквиста: Fдискр>2*Fmax

•Музыкальные сигналы: Fmax=20кгц

•Fдискр=44кгц, 16-разрядное преобразование, поток данных 44*4=150кбит/с

•Речевые сигналы: Fmax=3,4кгц

•Fдискр=8кгц, 8-разрядное преобразование, поток данных 8*8=64кбит/с – стандартный цифровой телефонный канал

•Время между соседними выборками – 125мкс, в этот интервал потока 64кбит/c укладывается 8бит

G.711

•G.711 — это ITU-Tстандарт для аудио компандирования. В основном используется в телефонии. Впервые был представлен в 1972 году

•G.711 — стандарт для представления 8-ми битной компрессии голоса с частотой дискретизации 8000 кадров/секунду и 8 bit/кадр. Таким образом, G.711 кодек создаёт поток 64 kbit/s — ОЦК (Основной цифровой канал ).

Алгоритмы компрессии голосовых сигналов

•Cуществуют два основных алгоритма, представленных в стандарте, Mu-law (используется в Северной Америке и Японии) и A-law (используется в Европе и в остальном мире). Оба алгоритма являются логарифмическими, но более поздний a-law был изначально предназначен для компьютерной обработки процессов. Стандарт также определяет последовательность кодов, соответствующих уровню сигнала 0 dB.

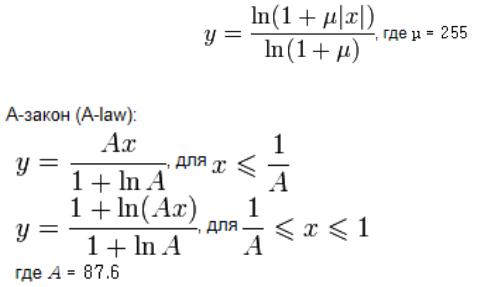

•Основные уравнения:

•Мю-закон (μ-law):

•

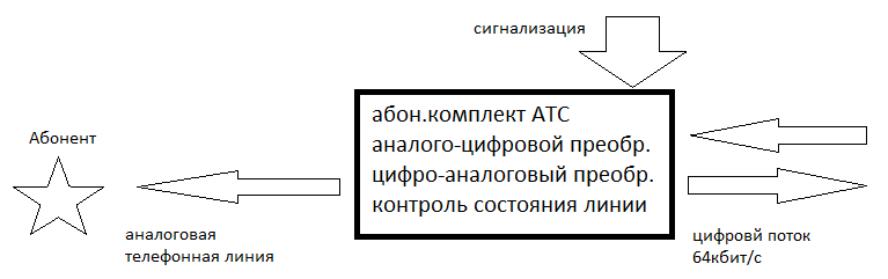

Абонентский комплект оборудования АТС.

•

Isdn - принцип действия и оборудование.

•ISDN (англ. Integrated Services Digital Network) — цифровая сеть с интеграцией обслуживания. Позволяет совместить услуги телефонной связи и обмена данными.

•Название было предложено группой XI CCITT в 1981 году.

•Интерфейс базового уровня (англ. Basic Rate Interface, BRI) — предоставляет для связи аппаратуры абонента и ISDN-станции два B- канала и один D-канал. Интерфейс базового уровня описывается формулой 2B+D. В стандартном режиме работы BRI могут быть одновременно использованы оба B-канала (например, один для передачи данных, другой для передачи голоса) или один из них. При одновременной работе каналов они могут обеспечивать соединение с разными абонентами. Максимальная скорость передачи данных для BRI интерфейса составляет 128кб/с. D-канал используется только для передачи управляющей информации.

ISDN

•для подключения и использования ISDN, никаких дополнительных кабелей проводить не надо.

•Для организации ISDN-связи используется уже проложенный ранее двух-проводный телефонный кабель.

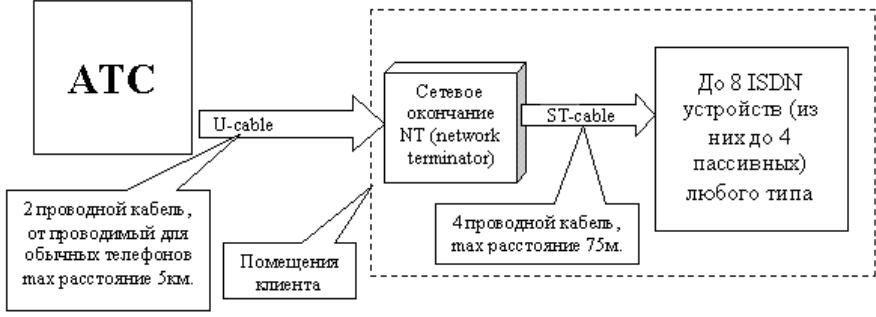

•В общем случае подключение ISDN будет выглядеть примерно так:
