Алаева. МАЛОЭТАЖНОЕ ЖИЛОЕ ЗДАНИЕ. Методичка
.pdfРаздел 4 Наружная и внутренняя отделка
Отметить общее архитектурное решение фасадов, способы их отделки и строительные материалы. Архитектурное решение интерьеров описать с указанием способов отделки и строительных материалов стен, перегородок, потолков, полов различных по назначению помещений.
Раздел 5 Инженерное оборудование
Дать краткое описание санитарно – технических и инженерных устройств и сетей: водопровода, канализации, отопления, горячего водоснабжения, электроосвещения, слаботочных устройств (радио, телевидение, телефон, сигнализация).
Список использованных источников
В список включают учебную, методическую и нормативную литературу. Внутри каждого раздела источники располагают по алфавиту. Библиографическое описание каждого источника выполнять в соответствии с ГОСТ 7.1–2003 [45].
Приложения оформляют как продолжение записки на последующих её листах, после списка литературы. В тексте записки на приложения должны быть даны ссылки. При ссылке на приложение в скобках без сокращения пишется: (приложение А) или следует писать «…согласно приложению А». Приложения располагают в порядке ссылок на них в тексте документа.
Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «Приложение» и его обозначения. Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой, под словом "Приложение". Приложения обозначают заглавными буквами русского алфавита (Например: «Приложение А»).
Приложения должны иметь общую с остальной частью записки сквозную нумерацию страниц.
Все приложения должны быть перечислены в содержании документа с указанием их номеров и заголовков.
8.2 Требования к оформлению текста пояснительной записки
Оформление пояснительной записки должно вестись в соответствии с требованиями ГОСТ 21.101 [29], а также СТО 12 400-2009 [46].
Текст должен быть выполнен аккуратно литературным и технически грамотным языком на одной стороне листа бумаги А4 одним из способов:
– набранным на компьютере шрифтом Times New Roman размером 12 пунктов через 1,0 межстрочный интервал.
Каждый лист пояснительной записки, включая титульный, должен иметь рамку: поле слева – 20 мм; справа, сверху и снизу – по 5 мм. Расстояние от рамки до границ текста следует оставлять в начале строки не менее 5 мм, в конце строки – не менее 3 мм; верху и внизу – не менее 10 мм. Абзацы в тексте начинаются отступом, равным 15 мм.
Нумерация листов пояснительной записки должна быть сквозной в пределах всей записки. Первой страницей является титульный лист, на котором номер страницы не проставляют. Номера листов проставляют в основной надписи в графах «Лист», «Листов». В графе основной надписи «Листов» указывают количество листов в пояснительной записке.
Построение текста. Текст пояснительной записки должен быть разделён на разделы, а в случае необходимости – на подразделы. Разделы должны иметь порядковые номера в пределах всей пояснительной записки, обозначенные арабскими цифрами без точки и записанные с абзацевого отступа. Подразделы должны иметь нумерацию в
51
пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделённых точкой. В конце номера подраздела точка не ставится, например:
1 Типы и основные размеры
11.
1.2 Нумерация пунктов первого раздела документа
1.3
2 Технические требования
2.1
2.2 Нумерация пунктов второго раздела документа
2.3
Подразделы могут быть разбиты на пункты и подпункты, но количество номеров в нумерации структурных элементов пояснительной записки не должно превышать четырёх
(Например: 4.2.1.1, 4.2.1.2, 4.2.1.3 и т. д.).
Внутри пунктов или подпунктов могут быть приведены перечисления. Перед каждой позицией перечисления следует ставить дефис или, при необходимости ссылки в тексте записки на одно из перечислений, строчную букву, после которой ставится скобка.
Например: а)________
б)________
Каждый пункт, подпункт и перечисление записывают с абзацного отступа. «Введение», «Содержание», «Список использованной литературы» не нумеруются. Разделы и подразделы должны иметь заголовки. Пункты, как правило, заголовков не
имеют. Заголовки записывают с прописной буквы без точки в конце, не подчёркивая. Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой.
Расстояние между заголовком и текстом при выполнении записки машинописным способом должно быть равно 3 – 4 интервала, при выполнении рукописным способом – около 15 мм. Расстояние между заголовками раздела и подраздела – 2 интервала, при выполнении рукописным способом – 8 мм.
Каждый раздел записки рекомендуется начинать с нового листа.
Изложение текста. Текст записки должен быть написан технически грамотным языком без применения оборотов разговорной речи и снабжён необходимыми рисунками, таблицами, формулами.
При изложении обязательных требований в тексте должны применяться слова «должен», «следует», «необходимо», «требуется, чтобы», «разрешается только», «не допускается», «запрещается», «не следует». При изложении других положений следует применять слова - «могут быть», «как правило», «при необходимости», «может быть», «в случае» и т.д.
При этом допускается использовать повествовательную форму изложения текста документа, например «применяют», «указывают» и т.п.
В тексте записки не допускается:
–применять обороты разговорной речи, техницизмы, профессионализмы;
–применять произвольные словообразования;
–сокращать обозначения физических величин, если они употребляются без цифр;
–применять математический знак (–) перед отрицательными значениями величины (следует писать слово „минус”);
–применять знак « » для обозначения диаметра (следует писать слово «диаметр»);
–применять без числовых значений математический знаки, например: > (больше), < (меньше), = (равно), ≥ (больше или равно), ≤ (меньше или равно), ≠ (не равно), ≈ (приблизительно равно), а также знаки % (процент), № (номер).
52
Числовые значения величин с обозначением единиц физических величин и единиц счёта следует писать цифрами, а числа без обозначения единиц физических величин и единиц счёта от единицы до девяти – словами.
Например:
Величина перекрываемого пролёта при этом невелика – до 15 м. Третья цифровая группа – номер листов в пояснительной записке.
Если в тексте приводится ряд числовых значений, выраженных в одной и той же единице физической величины, то её указывают после последнего числового значения,
например: 200; 300; 400 мм.
Если в тексте приводят диапазон числовых значений физической величины, выраженных в одной и той же единице физической величины, то её обозначений указывают после последнего числового значения диапазона, за исключением знаков «%», «ºС», «º». Интервалы чисел записывают со словами «от» и «до», если после чисел указана единица величины, или через тире, если эти числа являются безразмерными.
Например:
…от 1 до 5 мм.
…от плюс 10ºС до минус 30ºС. …от 2% до 3%.
На материалы, взятые из литературы, стандартов и других документов, должны быть даны ссылки с указанием номера источника по списку использованной литературы. Номер ссылки проставляется арабскими цифрами в квадратных скобках. Ссылаться следует на документ в целом или его разделы и приложения.
Все иллюстрации, помещаемые в тексте записки и приложениях, именуются рисунками. Рисунки должны располагаться непосредственно после ссылки на них в тексте или на следующей странице. При ссылках на иллюстрации следует писать «…в соответствии с рисунком 1».
Иллюстрации следует нумеровать арабскими числами сквозной нумерацией (Например: «Рисунок 1») или в пределах раздела, когда номер состоит из номера раздела и порядкового номера иллюстрации (Например: «Рисунок 1.1»).
Наименование и подрисуночный текст располагают следующим образом: Рисунок 1.1 – Типы внутриквартирных лестниц
53
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
Основная и дополнительная литература
1.Архитектурное проектирование жилых зданий: Учеб для вузов / М.В.Лисициан,
В.Л.Пашковский, З.В.Петунина и др.; под ред. М.В.Лисициана, Е.С.Пронина. – М.: Стройиздат, 2006. – 488 с.
2.Архитектура : учеб. для вузов по направлению "Стр-во" / Т. Г. Маклакова [и др.] ; под ред. Т. Г. Маклаковой. - М.: Изд-во Ассоц. строит, вузов, 2004. - 464 с.
3.Архитектура гражданских и промышленных зданий: в 5 т.: учеб. для вузов по специальности «Пром. и гражд. стр-во» / под общ. ред. К. К. Шевцова. - Изд. 2-е, перераб. и доп. - Минск : Акад. кн., 2008 - Т. 3 : Жилые здания / Л. Б. Великовский [и др.]. - 2008. - 236с.
4.Проектирование жилых и общественных зданий: Маклакова Т.Г., Нанасова С.М.,
Шарапенко В.Г. Учеб. пособие для вузов по направлению "Стр-во" специальности "Пром. и гражд. стр-во" / под ред. Т.Г.Маклакова,. - М.: Высш. шк., 1998. - 400 с.
5.Архитектурные конструкции: учеб. пособие по направлению «Архитектура» / [В.В.Беспалов и др.]; под ред. З.А.Казбек–Казиева. – Стер. изд. - М.: «Архитектура - С», 2006. – 344с.
6.Конструкции гражданских зданий: [учеб. пособие по направлению "Архитектура" / М. С. Туполев и др.] ; под общ. ред. М. С. Туполева. - Стер. изд. - М.: Архитектура-С, 2007. - 239 с.
7.Архитектурные конструкции: [учеб. пособие по направлению "Архитектура"] / Ю. А. Дыховичный [и др.]. - 2-е изд., перераб. и доп. - М.: Архитектура-С, 2006 ) - Кн. 1 : Архитектурные конструкции малоэтажных жилых зданий. - 246 с.: ил.
8.Конструкции гражданских зданий: учеб. для вузов по всем строит, специальностям / Т. Г. Маклакова, С. М. Нанасова ; под ред. Т. Г. Маклаковой. - 2-е доп. и перераб. изд. - М. : Изд-во Ассоц. строит, вузов, 2004. - 296 с.
9.Шерешевский И.А. Конструирование гражданских зданий : учеб. пособие для строит. техникумов по специальности 1202 "Пром. и гражд. стр-во" / И. А. Шерешевский. - Самара : Прогресс, 2004. - 176 с.
10.Каминский В. П. Строительное черчение: [учеб. по направлению Строительство] /В.
П. Каминский, О. В. Георгиевский, Б. В. Будасов ; под общ. ред. О. В. Георгиевского. - М.: Архитектура-С, 2007.-455 с.
11.Единые требования по выполнению строительных чертежей. Георгиевский О.В.
Справочное пособие. – М.: Архитектура – С., 2004. – 144с.
12.Художественно – графическое оформление архитектурно – строительных чертежей. Георгиевский О. В. Справочное пособие.– М.: Архитектура–С., 2004. – 79с.
13.Правила выполнения архитектурно – строительных чертежей. Георгиевский О. В.
Справочное пособие / О. В. Георгиевский. – 2-е изд. испр. и доп. – М.: АСТ, Астрель, 2005.
Методическая литература 14. Конструкции малоэтажных жилых домов. (Учебное пособие) С. М. Нанасова. –М.:
Издательство АСВ, 2005, -128 с.
Нормативная литература
15.СНиП 23–01–99* Строительная климатология
16.СНиП 2.01.07–85* Нагрузки и воздействия
17.СНиП 21–01–97 Пожарная безопасность зданий и сооружений
18.СНиП 31–02–2001 Дома жилые одноквартирные
19.СНиП 31–01–2003 Здания жилые многоквартирные
20. СНиП II–7–81* Строительство в сейсмических районах
54
21.СНиП II–22–81 Каменные и армокаменные конструкции
22.СНиП 23–03–2003 Защита от шума
23.СНиП 2.04.05–91* Отопление, вентиляция и кондиционирование
24.СНиП 2.03.13–88 Полы
25.СНиП 23–05–95 Естественное и искусственное освещение
26.СП 31-107-2004 Архитектурно–планировочные решения многоквартирных жилых зданий
27.СП 12–101–98 Технические правила производства наружной теплоизоляции зданий с тонкой штукатуркой по утеплителю
28.СО-002-02495342-2005 Кровли зданий и сооружений. Проектирование и строительство
29.ГОСТ 21.101–98 СПДС Основные требования к проектной и рабочей документации
30.ГОСТ 21.501–93 СПДС Правила выполнения архитектурно – строительных рабочих чертежей
31.ГОСТ 2.301−68 ЕСКД Форматы
32.ГОСТ 2.316–68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц
33.ГОСТ 2.304–81 ЕСКД. Шрифты чертёжные
34.ГОСТ 2.302–68 ЕСКД. Масштабы
35.ГОСТ 2.303–68 ЕСКД. Линии
36.ГОСТ 2.306–68 ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах
37.ГОСТ 2.305−68 ЕСКД Изображения – виды, разрезы, сечения
38.ГОСТ 2.307–68 ЕСКД. Нанесение размеров и предельных отклонений
39.ГОСТ 2.105–95 ЕСКД. Общие требования к текстовым документам
40.ГОСТ 16289–86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкции и размеры
41.ГОСТ 24699–81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкции и размеры
42.ГОСТ 24700–81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий
43.ГОСТ 24698– 81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкции и размеры
44.ГОСТ 6629–88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкции
45.ГОСТ 7.1–2003 Библиографическое описание документа. Общие требования и правила составления
46.СТО 12 400-2009 Образовательный стандарт высшего профессионального образования АлтГТУ. Курсовой проект (Курсовая работа). Общие требования к содержанию, организации выполнения и оформлению.
Программное обеспечение и Интернет-ресурсы
При выполнении студентами курсовой работы рекомендуется пользоваться информационно - правовыми порталами «Гарант», «Кодекс», «Техэксперт», а также сайтами по теме курсового проектирования.
55
Приложение А
Условные графические изображения строительных конструкций и их элементов
Наименование |
|
|
Изображение |
||
|
|
|
на плане |
|
в разрезе |
|
1 |
|
2 |
|
3 |
1.Проём без заполнения |
|
|
|
|
|
|
|
|
|
|
|
2.Оконные проёмы: |
|
|
|
|
|
а) без четвертей |
|
|
|
|
|
|
|
|
|
|
|
б) с четвертями |
|
|
|
|
|
|
|
|
|
|
|
3. Пандус |
|
|
|
|
|
Примечание. Уклон пандуса указывают |
|
|
|
||
в плане в процентах (например, 10,5%) |
|
|
|
||
или в виде отношения высоты и длины |
|
|
|
||
(например, 1:7). Стрелкой на плане |
|
|
|
||
указано направления спуска. |
|
|
|
|
|
4.Лестница: |
|
|
|
|
|
а) нижний марш |
|
|
|
|
|
Примечание: |
стрелкой |
указано |
|
|
|
направление подъёма марша. |
|
|
|
|
|
|
|
|
|
|
|
б) промежуточные марши |
|
|
|
|
|
|
|
|
|
|
|
в) верхний марш |
|
|
|
|
|
|
|
|
|
|
|
5.Лестница металлическая: |
|
|
|
|
|
а) вертикальная |
|
|
|
|
|
|
|
|
|
|
|
б) наклонная |
|
|
|
|
|
|
|
|
|
|
|
6.Отмостка |
|
|
|
|
|
|
|
|
|
|
|
|
|
56 |
|
|
Приложение Б
Условные обозначения

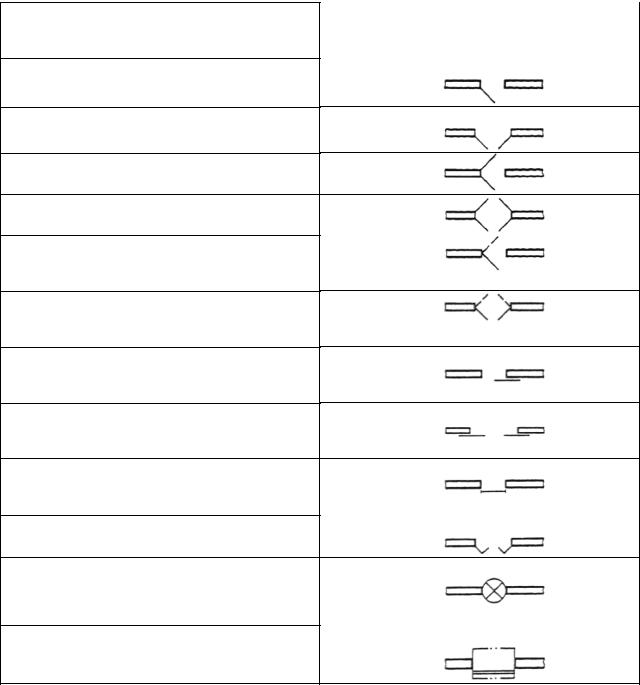

Таблица Б.1 – Условное изображение открывания дверей в плане
Наименование |
Изображение |
1.Дверь однопольная
2.Дверь двупольная
3.Дверь двойная однопольная
4.То же, двупольная
5.Дверь однопольная с качающимся полотном (правая или левая)
6.Дверь двупольная с качающимися полотнами
7.Дверь (ворота) откатная однопольная
8.Дверь (ворота) раздвижная двупольная
9.Дверь (ворота) подъёмная
10.Дверь складчатая
11.Дверь вращающаяся
12.Ворота подъёмно-поворотные
57
Таблица Б.2 – Каналы дымовые и вентиляционные
Наименование |
Изображение в |
|
масштабах 1:50 и 1:100 |
1.Вентиляционные шахты и каналы
2.Дымовые трубы (твёрдое топливо)
3.Дымовые трубы (жидкое топливо)
4.Газоотводные трубы
Таблица Б.4 – Обозначения условных графических элементов санитарно-технических устройств
58
Приложение В
Спецификация заполнения оконных и дверных проёмов
Указания по заполнению спецификации
В спецификации указывают:
а) в графе «Поз.» – позиции (марки) элементов заполнения оконных и дверных проёмов;
б) в графе «Обозначение» – обозначение основных документов или стандартов на записываемые в спецификацию элементы изделий на них;
в) в графе «Наименование» − наименования элементов изделий и их марки. Допускается на группу одноименных элементов указывать наименование один раз и его подчеркивать;
г) в графе «Кол.» – количество элементов; д) в графе «Масса, ед., кг» − массу в килограммах. Допускается приводить массу в
тоннах, но с указанием единицы измерения (в данной курсовой работе не указывается); е) в графе «Примечание» – дополнительные сведения.
59
Приложение Г

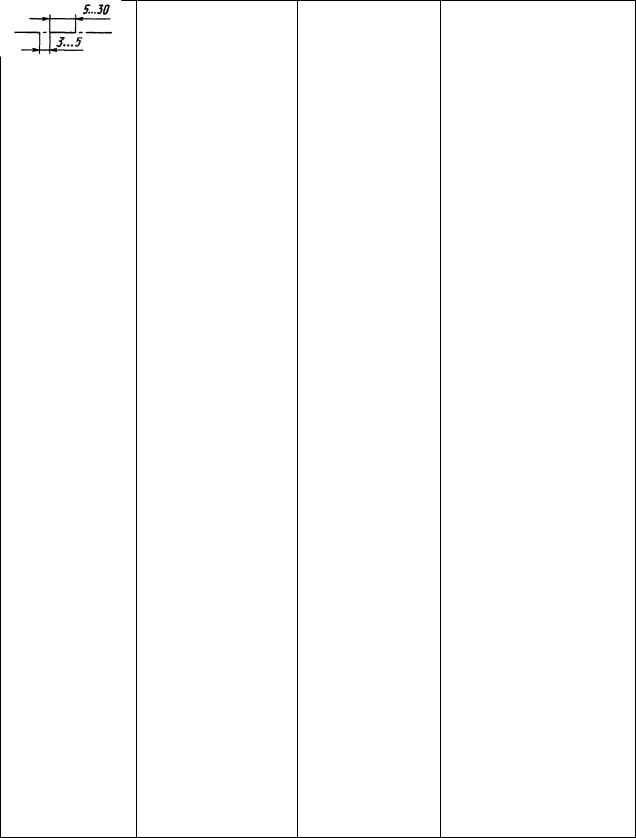

Линии чертежа и их назначение
|
|
Толщина линии |
|
|
|
|
|
|||||
Наименование |
Начертание |
по отношению к |
Основное назначение |
|
||||||||
толщине основной |
|
|||||||||||
|
|
линии |
|
|
|
|
|
|
|
|||
1.Сплошная толстая |
|
|
|
s |
|
|
1.Линии |
видимого |
контура |
|||
основная |
|
|
|
|
|
|
|
конструкций, |
попавших |
в |
||
|
|
|
|
|
|
|
|
сечение |
|
|
|
|
|
|
|
|
|
|
|
|
2.Рамки листов |
|
|
|
|
|
|
|
|
|
|
|
|
3.Линии основных надписей и |
|
|||
|
|
|
|
|
|
|
|
спецификаций |
|
|
|
|
|
|
|
|
|
|
|
|
4 Засечки размерных линий, |
|
|||
2.Сплошная тонкая |
|
|
|
|
|
|
|
стрелки знаков отметок уровней |
|
|||
|
|
s |
s |
1.Линии |
видимого |
контура |
||||||
|
|
|
|
|
|
|
|
конструкций, не попавших в |
||||
|
|
От 3 до 2 |
||||||||||
|
|
сечение |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
2.Линии заполнения проёмов |
|
|||
|
|
|
|
|
|
|
|
3.Линии размерные и выносные, |
|
|||
|
|
|
|
|
|
|
|
линии штриховки, полки линий- |
||||
|
|
|
|
|
|
|
|
выносок |
и |
подчеркивание |
||
|
|
|
|
|
|
|
|
надписей |
|
|
|
|
|
|
|
|
|
|
|
|
4.Маркировочные и |
ссылочные |
|||
|
|
|
|
|
|
|
|
кружки |
|
|
|
|
|
|
|
|
|
|
|
|
5.Линии |
для |
изображения |
||
|
|
|
|
|
|
|
|
пограничных |
|
деталей |
||
|
|
|
|
|
|
|
|
(«обстановка») |
|
|
|
|
3.Сплошная волнистая |
|
|
|
|
|
|
|
Линии обрыва |
|
|
|
|
4. Штриховая |
|
|
|
|
|
|
|
Линии невидимого контура |
|
5. Штрих− |
|
s |
|
s |
Линии осевые и центровые |
|
пунктирная тонкая |
|
|
|
|
|
|
От 3 до 2 |
|
|||||
|
|
|||||
6. Разомкнутая |
От s до 1,5s |
Линии сечений |
7.Сплошная |
тонкая с |
s |
|
s |
Длинные линии обрыва |
||
изломами |
|
|
|
|
|
|
|
От |
3 |
до 2 |
|
||||
|
|
||||||
8.Штрих−пунктирная |
s |
|
s |
Конструкции, расположенные |
|||
с двумя |
точками |
|
|
|
|
выше секущей плоскости |
|
3 |
до 2 |
||||||
тонкая |
От |
|
