Алаева. МАЛОЭТАЖНОЕ ЖИЛОЕ ЗДАНИЕ. Методичка

При выполнении архитектурно - строительных чертежей следует руководствоваться ГОСТ 21.101–98 [29] и ГОСТ 21.501–93[30].

Координационные оси

Координационные оси регулируют расположение капитальных стен, отдельных опор. Их наносят на изображения здания тонкими штрих − пунктирными линиями с длинными штрихами. Штрих − пунктирные линии должны пересекаться и заканчиваться штрихами.

Разбивочные оси выводят за контур здания и маркируют. Продольные координационные оси маркируют снизу вверх прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь); поперечные оси маркируют слева направо цифрами. Обычно маркировочные кружки диаметром от 6 до 12 мм располагают по левой и нижней сторонам плана здания.

При несовпадении координационных осей противоположных сторон плана обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Шрифты чертёжные

ГОСТ 2.304–81 ЕСКД "Шрифты чертёжные" [34] устанавливает следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28 и 40мм. На архитектурно – строительных чертежах возможно применение следующих шрифтов: типа А или Б без наклона или с наклоном около 75º; узкого архитектурного; архитектурного романского.

Размер шрифта для различных надписей на строительных чертежах рекомендуется следующий:

–в наименовании основных чертежей и таблиц – 5 или 7 мм;

–второстепенных чертежей, текстовых указаний и т.п. – 3,5 или 5 мм;

–высота размерных чисел на чертежах масштаба 1:100 и крупнее – 3,5 мм, а масштаба 1:200 и мельче – 2,5 мм;

−в обозначении координационных осей и позиций, нанесённых на полках линийвыносок, размер шрифта должен быть на один − два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Масштабы

Масштабы уменьшения, рекомендуемые для архитектурно – строительных чертежей, взятые по ГОСТ 2.302–68 ЕСКД "Масштабы" [35], следующие:

–для изображения фасадов, планов, разрезов (1:100; 1:200);

–для изображения архитектурно – конструктивных узлов (1:10; 1:20).

Масштаб на чертежах не проставляют, однако при необходимости он может быть указан в основной надписи.

Линии чертежа

На строительных чертежах используют типы линий, приведённые в ГОСТ 2.303–68* ЕСКД "Линии" [35]. На плане и разрезе более толстой линией обводят контуры участков стен, попавших в секущую плоскость; видимые линии контуров, не попадающих в плоскость сечения, выполняют сплошной тонкой линией (Приложение Г).

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины изображения и формата чертежа.

Толщины линий обводки для чертежей планов, разрезов и фасадов приведены в таблице 7.1.

41

Таблица 7.1 – Толщина линий для обводки чертежей планов, разрезов и фасадов (для масштаба М 1:100)

Графическое изображение материалов в сечениях

Графические обозначения материалов в сечениях, в зависимости от вида материалов, должны соответствовать ГОСТ 2.306–68 ЕСКД "Обозначения графические материалов и правила их нанесения на чертежах" [36].

Виды, разрезы, сечения

Правила изображения зданий и их составных элементов на строительных чертежах устанавливает ГОСТ 2.305−68 ЕСКД ″Изображения − виды, разрезы, сечения″ [37].

Для обозначения на чертеже изображений (видов, разрезов, сечений) применяют арабские цифры или прописные буквы русского алфавита, за исключением букв Й, О, X, Ъ, Ы, Ь. Размер шрифта цифровых или буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в два раза.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины здания, и поперечными, если секущие плоскости направлены перпендикулярно длине здания. Направление взгляда для разрезов принимают, как правило, снизу вверх и справа налево.

Положение секущей плоскости указывают на чертеже линией сечения. Начертание и размеры стрелок, указывающих направление взгляда, должны соответствовать приведённым на рисунке 7.1.

Рисунок 7.1 – Начертание стрелок, указывающих направление взгляда

Для линии сечения должна применяться разомкнутая линия. При сложном ступенчатом разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха.

Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

Для проведения линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными или строчными буквами

42

русского алфавита или цифрами. Сечение сопровождают надписью по типу «А – А» или допускается надписывать название сечения (Рис. 7.2).

Рисунок 7.2 – Обозначение сечения

В названиях планов этажей здания указывают отметку чистого пола или номер этажа. Например: План на отм. 0,000; План 2 этажа При выполнении фрагмента плана в названии указывают оси, ограничивающие эту

часть плана.

Например: План на отм. 0,000 между осями 1−5 В названиях разрезов здания указывают обозначение соответствующей секущей

плоскости на плане здания.

Например: Разрез 1–1; Разрез А−А В названиях фасадов (видов) здания указывают крайние оси, между которыми

расположен фасад.

Например: Фасад 1–6

Наименование чертежей не подчёркивают, масштаб не указывают. Если на листе приведён только один чертёж, то такую надпись можно не делать, а наименование чертежа привести только в штампе в графе 4.

Выносные элементы – узлы и фрагменты

Если отдельные части фасада, плана, разреза требуют более детального изображения, то дополнительно выполняют выносные элементы – узлы и фрагменты.

При изображении узла соответствующее место отмечают на чертеже замкнутой сплошной тонкой линией (как правило, окружностью или овалом), с обозначением на полке линии – выноски порядкового номера узла арабской цифрой. Если узел помещён на другом листе, то номер листа указывают под полкой линии – выноски в соответствии с рисунком 7.3.

Рисунок 7.3 – Пример изображения узла

43

Над изображением узла указывают в кружке его порядковый номер в соответствии с рисунком 7.4,а или 7.4,б.

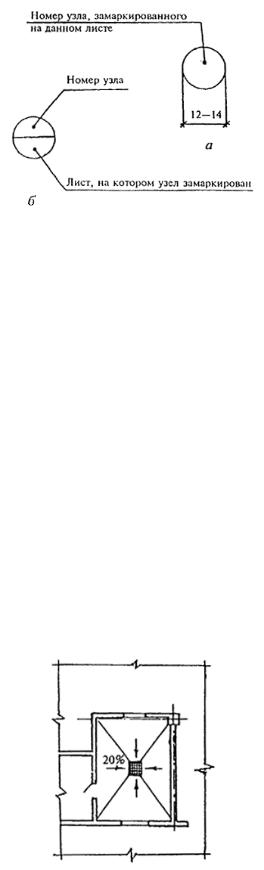

Рисунок 7.4 – Изображение кружка для порядкового номера узла

Нанесение размеров

Размеры наносят по ГОСТ 2.307–68* ЕСКД "Нанесение размеров и предельных отклонений" с учётом требований ГОСТ 21.101–97 [38]. Размерную и выносную линии проводят сплошной тонкой линией толщиной от S/3 до S/2.

Размерные линии на их пересечении с выносными, линиями контура или осевыми линиями ограничивают засечками в виде короткого штриха, проведённого толстой основной линией с наклоном вправо под углом 45˚ к размерной линии длиной от 2 до 4 мм. При этом размерные линии должны выступать за крайние выносные линии на 1 – 3 мм.

Размерные линии располагают на расстоянии не менее 10 мм от линии наружного контура чертежа. Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а от размерной линии до кружка координационной оси – 4 мм. Необходимо избегать пересечения размерных и выносных линий. Размеры наносят в виде замкнутой цепи.

Нанесение уклонов

На планах направление уклона плоскостей указывают стрелкой, над которой проставляют величину уклона в процентах (20%); в виде простой дроби (например: 1:7) или в виде десятичной дроби с точностью до третьего знака (например: 0,020) (Рис. 7.5).

Уклон в текстовых документах обозначается буквой i, например: i = 1 : 6.

Рисунок 7.5 – Пример изображения уклона на планах

44

Отметки уровней элементов конструкций

Отметки уровней высоты, глубины показывают расстояние от уровня чистого пола первого этажа до уровня поверхности элементов конструкций и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой. Знак отметки представляет собой стрелку с полочкой. Стрелку выполняют основными линиями длиной от 2 до 4 мм, проведёнными под углом 45˚ к выносной линии или линии контура. Вертикальную и горизонтальную линию выноски выполняют сплошной тонкой линией. Знак отметки может сопровождаться поясняющими надписями (Рис. 7.6).

Например: "Ур. ч. п." – уровень чистого пола; "Ур. з." – уровень земли.

Рисунок 7.6 – Условный знак отметки

Условную "нулевую" отметку, принимаемую для уровня чистого пола первого этажа, обозначают "0,000" и указывают без знака; отметки выше нулевой – со знаком "+"; ниже нулевой – со знаком "–".

На фасадах, разрезах и сечениях отметки помещают на выносных линиях или линиях контура в соответствии с рисунком 7.7.

Рисунок 7.7 – Пример нанесения отметок уровней на разрезе здания

На планах отметки разных участков пола ставятся в метрах и заключаются в прямоугольники с обязательным указанием знака"+" или "–" в соответствии с рисунком

7.8.

45

Рисунок 7.8 – Пример нанесения отметок на плане

Выносные надписи к многослойным конструкциям

Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рисунком 7.9. При указании толщины слоёв размерность (мм) не указывают.

Цифрами условно обозначена последовательность слоёв конструкций и надписей на полках линий − выносок.

Рисунок 7.9 – Выносные надписи к многослойным конструкциям

Линии − выноски

Около изображений на полках линий − выносок наносят только краткие надписи, относящиеся непосредственно к изображению предмета (в соответствии с ГОСТ 2.316-68* ЕСКД ″Правила нанесения на чертежах надписей, технических требований и таблиц″

[32]).

Линии – выноски не должны пересекаться между собой и не пересекать, по возможности, размерные линии и элементы изображения, к которым не относится помещенная на полке надпись.

Не рекомендуется также пересекать линией – выноской надпись. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой линии – выноски и под ней. Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в 1,5–2 раза.

46

Линию – выноску, пересекающую контур изображения и не идущую от какой-нибудь линии, заканчивают точкой (Рис. 7.10 а). Линию – выноску, отводимую от линии видимого контура, заканчивают стрелкой (Рис. 7.10 б, в). На конце линии – выноски, отводимой от всех других линий на должно быть ни стрелки, ни точки (Рис. 7.10 с). Допускается проводить от одной полки две и более линии − выноски (Рис. 7.10 д).

д)

Рисунок 7.10 – Линии – выноски

8 СОСТАВЛЕНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

8.1 Структура пояснительной записки

Пояснительная записка должна содержать обоснование и описание принятого объёмно – планировочного и конструктивного решения, давать полное представление о проектируемом объекте.

Пояснительная записка курсовой работы должна включать следующие структурные элементы:

–титульный лист;

–задание на проектирование;

–содержание;

–введение;

–основную часть;

–список использованных источников;

–приложения.

Титульный лист содержит сведения согласно СТО 12 400-2009 Курсовой проект (Курсовая работа) [46] и приложению Д настоящего пособия и оформляют на бланке формата А4. Шрифт 10 мм применяют при написании темы курсовой работы и обозначения документа; шрифт 7 мм – при написании подзаголовка темы, года выполнения курсовой работы; шрифт 7 мм – для всех остальных надписей.

Перенос слов на титульном листе не допускается. Точка в конце заголовка не ставится.

Полное наименование проектируемого здания на титульном листе, в основной надписи и при первом упоминании в тексте записки должно быть одинаковым с наименованием его на чертежах.

Задание на курсовую работу помещают после титульного листа и включают в общую нумерацию листов пояснительной записки.

47

Содержание состоит из последовательно перечисленных наименований разделов, подразделов и приложений с указанием номера страницы, на котором они помещены.

Слово «Содержание» записывают в виде заголовка симметрично тексту с прописной буквы. Наименования, включённые в содержание, записывают строчными буквами с абзаца, первая буква – прописная.

Содержание включают в общую нумерацию листов пояснительной записки и размещают после задания. На листе с содержанием выполняют основную надпись по форме 5 по ГОСТ 21.101–97 [29]; на последующих листах пояснительной записки оформляют основную надпись по форме 6 по ГОСТ 21.101–97 [29].

Во введении следует раскрыть значимость и развитие малоэтажного строительства в нашей стране, цели и задачи разработки темы курсовой работы. Следует дать оценку современного состояния и дальнейшие перспективы развития на ближайшие годы.

Введение должно занимать не более одной страницы машинописного текста. Основная часть должна содержать:

Раздел 1 Исходные данные для проектирования

В начале раздела указывается наименование проектируемого здания. Затем приводятся природно – климатические условия места строительства и краткая характеристика здания.

Можно рекомендовать следующий порядок изложения.

•Место строительства по заданию.

•Климатический район строительства [15].

•Температура наиболее холодных суток и температура наиболее холодной пятидневки обеспеченностью 0,92 [15].

•Период со средней суточной температурой не более 8ºС: продолжительность и средняя температура [15].

•Снеговой район и расчетное значение снеговой нагрузки[16].

•Ветровой район и нормативное значение ветрового давления [16].

•Господствующее направление ветров в летний и зимний периоды [15].

•Нормативная глубина промерзания грунтов [15].

•Общая характеристика рельефа местности, грунтов основания, уровня подземных

вод.

•Особенности местных условий: сейсмичность [20] и др.

•Класс здания.

•Степень долговечности.

•Степень огнестойкости [18].

•Класс функциональной пожарной опасности [18].

•Расчётные температуры и влажность воздуха в помещениях жилых зданий [18].

Раздел 2 Объёмно – планировочное решение

В начале раздела указать назначение здания. Подробно описать основные объёмно – планировочные параметры: форму здания в плане и его размеры между крайними осями; число этажей и их высоту; наличие этажей, не входящих в понятие "этажность здания".

Примечание: При определении этажности надземной части здания в число этажей включаются все надземные этажи, в том числе мансардный и цокольный, если верх его перекрытия находится выше средней планировочной отметки земли не менее чем на 2 м.

При различном числе этажей в разных частях здания, а также при размещении здания на участке с уклоном, когда за счет уклона увеличивается число этажей, этажность определяется отдельно для каждой части здания.

Указать количество входов в здание, их расположение, наличие тамбуров.

48

Дать описание средств вертикальной связи между этажами (лестниц) и горизонтальным коммуникациям (коридорам). Необходимо уделить внимание описанию путей эвакуации людей в экстренных случаях.

Особое внимание следует уделить расположению отдельных помещений или их групп с учётом принципов функционального зонирования. Привести состав отдельных функциональный зон.

Уделить внимание вопросам естественного освещения и инсоляции дома. Указать в каких помещениях предусмотрена вытяжная вентиляция.

Технико – экономические показатели (ТЭП) запроектированного здания призваны оценить эффективность разработки проектного решения. Определяются следующие технико – экономические показатели, оценивающие объёмно – планировочное решение проектируемого здания (в соответствии с приложением В СНиП 31-01-2003 «Здания жилые многоквартирные» [19], а также приложением Д «Свода правил по архитектурнопланировочным решениям жилых зданий» СП 31-107-2004 [25]):

1.Площадь застройки (м²) – площадь горизонтального сечения по внешнему обводу здания на уровне цоколя (по плану первого этажа), включая выступающие части. Площадь под элементами здания, расположенными на столбах, а также проезды под зданием включаются в площадь застройки.

2.Строительный объем жилого здания определяется как сумма строительного объема выше отметки ±0,000 (надземная часть) и ниже этой отметки (подземная часть).

Строительный объем надземной и подземной частей здания определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций (до верха теплоизоляционного слоя чердачной крыши или срединной плоскости бесчердачной), начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, портиков, террас, балконов, объема проездов и пространства под зданием на опорах (в чистоте).

Взданиях с разной высотой его фрагментов отдельно определяют объём каждого из них и затем суммируют.

3.Площадь жилых помещений (м²) – сумма площадей спален и общих комнат (гостиных) без учёта площадей встроенных шкафов.

4.Площадь подсобных помещений (м²) - кухня, кухня-ниша или кухонная зона в кухнестоловой, внутриквартирные коридоры, холлы, передняя, санитарно-гигиенические помещения (ванная, душевая, уборная, совмещенный санузел), встроенные шкафы и кладовые.

5.Площадь дополнительных помещений (м²) – постирочная, гардеробные, сауна, помещения для теплогенератора, столовая, детская, игровая, кабинет, библиотека и т.п.

Примечание: Площадь помещений жилого здания следует определять по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учёта плинтуса).

Примечание: Площадь мансардных помещений, в зависимости от наклона потолка, вычисляют в соответствии с приложением Д «Свода правил по архитектурно-

планировочным решениям жилых зданий» СП 31-107-2004 [25].

При определении площади помещений, расположенных в мансардном этаже, целесообразно учитывать площадь этого помещения с высотой потолка6

-от 1,6 м до 2,5 м - при углах наклона к горизонту до 45°;

-от 1,9 м до 2,5 м - при углах наклона к горизонту от 45° и более.

Площадь помещений при высоте менее 2,5 м учитывается с понижающим коэффициентом 0,7. При этом высота менее 2,5 м может быть не более чем на 50% площади этого помещения.

49

Площади частей помещений, имеющих высоту менее 1,6 м при углах наклона потолка к горизонту 45° и более (или 1,9 м - при углах наклона к горизонту от 30° до 45°), не учитываются.

6.Общую площадь (м²) определяют как сумму площадей её отапливаемых помещений и встроенных шкафов, а также неотапливаемых помещений со следующими понижающими коэффициентами:

–для балконов и террас – 0,3;

–для лоджий – 0,5;

–для веранд и холодных кладовых – 1,0.

Примечание: Площадь открытых помещений (балконов, лоджий, террас) следует определять по их размерам, измеряемым по внутреннему контуру (между стеной здания и ограждением) открытого помещения без учета площади, занятой ограждением.

Примечание: Площади чердака, технического подполья (технического чердака), тамбуров, портиков, крылец, наружных открытых лестниц в общую площадь зданий не включаются.

Примечание: Площадь под маршем внутриквартирной лестницы при высоте от пола до низа выступающих конструкций 1,6 м и более включается в площадь помещений, где расположена лестница.

Раздел 3 Конструктивное решение

Дать краткую характеристику конструктивной схемы здания с описанием мероприятий по обеспечению пространственной жёсткости (устойчивости) здания и взаимодействию конструкций.

Последовательно рассмотреть конструктивные решения всех несущих и ненесущих элементов с указанием их назначения; обоснованием выбора; указанием материалов, основных размеров, описанием соединения данной конструкции с соседней.

При необходимости рекомендуется выполнить эскизы конструктивных элементов, узлов с указанием размеров и поясняющих надписей.

Описание каждого конструктивного элемента следует оформлять как подраздел соответствующего раздела и производить в следующей последовательности:

•фундаменты, их устройство, выполнение гидроизоляции, конструкция отмостки;

•наружные стены: материал, их конструктивное решение с подробным описанием устройства многослойной конструкции, связей между слоями, обеспечения прочности и устойчивости стены, её теплозащитной способности. Детали каменных стен: устройство цоколя, проёмов, карниза или парапета;

•внутренние стены, устройство дверных проёмов, дымоходов и вентиляционных каналов;

•перекрытия междуэтажные, чердачные, цокольные, над подвалом;

•крыша с подробным описанием устройства выбранной стропильной системы;

•кровля, уклоны скатов, тип обрешётки, устройство, система водоотвода с кровель;

•лестница, её размеры, конструктивное решение;

•перегородки, конструктивное решение, обеспечение звукоизоляционных свойств, устройство дверных проёмов;

•окна и двери: обосновать выбор заполнения оконных и дверных проёмов и составить "Спецификацию заполнения оконных и дверных проёмов", замаркированных на плане, в соответствии с приложением Ж ГОСТ 21.101–98 СПДС «Основные требования к проектной и рабочей документации» [36] или приложением В настоящего пособия;

•устройство вентиляции;

•крыльца, балконы, лоджии, эркеры: конструктивное решение, ограждение, устройство пола.

50
