Исследование электрического поля УВЧ
.docЛабораторная работа
«Изучение электрического поля аппарата УВЧ и процесса нагревания в нем различных веществ»
Цель работы:
Исследовать количественные различия тепловых эффектов УВЧ поля в диэлектрике и проводнике
Приборы и принадлежности:
Аппарат УВЧ, диполь, микроамперметр, пробирки, заполненные диэлектриками и электролитами и смонтированные в теплоизолированном блоке, термометры.
Схема установки:
Задание1: Исследование электрического поля УВЧ
Таблица1
Rx,см |
Ix,мкм |
Ry,см |
Iy,мкм |
0 |
4,5 |
0 |
4,5 |
2 |
3,6 |
2 |
3,2 |
4 |
3 |
4 |
2,8 |
6 |
2 |
6 |
1,6 |
8 |
0,8 |
8 |
0,7 |
10 |
0,4 |
10 |
0,3 |
12 |
0,1 |
12 |
0,2 |
^I=класс точности*предел шкалы/100=1*7,5/100=0,075
Цена деления амперметра 0,1 мА
Погрешность измерения амперметра 0,05 мА
Предел шкалы измерения амперметра 7,5 мА
Выводы:
На основании полученных данных можно сделать вывод, что электрическое поле спадает от центра пластин к их краям как вдоль оси ОХ, так и вдоль оси ОУ

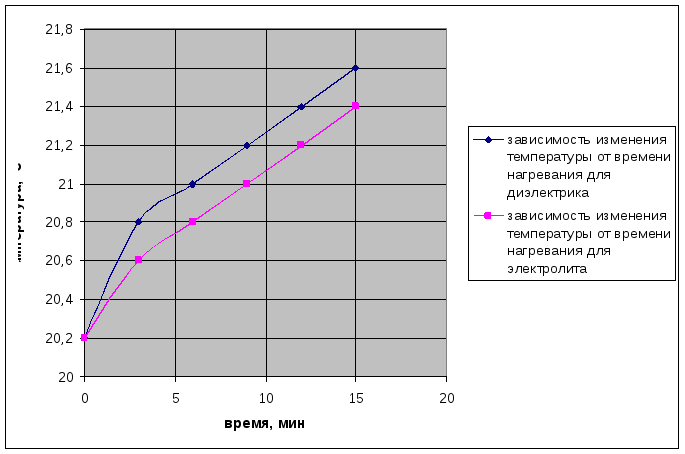

Задание 2: Изучение процесса нагревания диэлектриков и электролитов в поле УВЧ
Таблица 2
Т(диэлектрик), С |
Т(электролит), С |
время, мин |
20,2 |
20,2 |
0 |
20,8 |
20,6 |
3 |
21 |
20,8 |
6 |
21,2 |
21 |
9 |
21,4 |
21,2 |
12 |
21,6 |
21,4 |
15 |
Цена деления термометра 0,2`C
Погрешность измерения термометра 0,1 `C
Выводы:
Согласно проведенным измерениям зависимости нагревания от времени диэлектрика и электролита в поле УВЧ можно сделать вывод, что диэлектрик нагревается лучше в поле УВЧ, чем электролит, потому что масса ионов меньше массы белковых молекул, следовательно, ионов меньше поглощают энергию, поэтому максимально поглощается тепло в тканях с ярко выраженными диэлектрическими свойствами: нервная, костная
