.docxМинистерство цифрового развития, связи и массовых коммуникаций Российской Федерации Ордена трудового Красного Знамени Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Московский технический университет связи и информатики Кафедра «Направляющие телекоммуникационные среды» Практикум № 16-ОВ «Измерение параметров оптического волокна»
Группа: БОС-2002 Выполнил: Ядринцев С. М. Проверил(а): Рабенандрасана Жослен Дата: 19.04.2023
Москва 2023
Цель работы
Изучение основных геометрических и оптических параметров оптического волокна, методик их измерения.
Описание экспериментальной схемы
Оптическое волокно с помощью соединительного коннектора подключается к источнику лазерного излучения. Выходной торец волокна закрепляется в стойке, которая располагается на заданном расстоянии от белого экрана (рисунок 1).

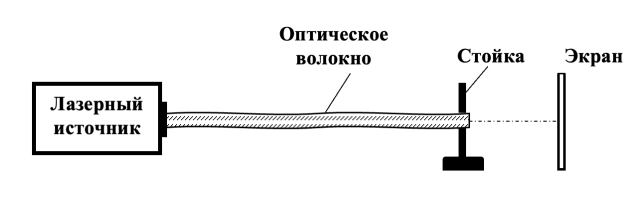

Рисунок 1 – Экспериментальная установка
При вводе лазерного излучения в оптическое волокно можно наблюдать на экране распределение лазерного излучения определенной структуры (рисунок 2).
Рисунок 2 – Пример распределения лазерного излучения на экране
Результаты измерений
Номер измерения n |
Расстояние от экрана L, мм |
Диаметр светового поля D, мм |
Числовая апертура NA |
|
|
|
1 |
10 |
27 |
0.936 |
0,8454 |
0,146 |
0.17 |
2 |
30 |
98 |
0.852 |
|||
3 |
50 |
160 |
0.847 |
|||
4 |
70 |
190 |
0.802 |
|||
5 |
90 |
235 |
0.79 |
Расчёты
– Числовая апертура
Вывод
Благодаря данной лабораторной работе я изучил основные геометрические и оптические параметры оптического волокна, методику их измерения.
