Лабораторная работа №2
ИЗУЧЕНИЕ ПРИНЦИПОВ РАБОТЫ И НАСТРОЙКА СТАТИЧЕСКОЙ МАРШРУТИЗАЦИИ
по дисциплине
МУЛЬТИСЕРВИСНЫЕ СИСТЕМЫ И СЕТИ
Выполнил
студент группы БОС-2002
Ядринцев С.М.
Проверил_________________
Москва 2023
Содержание
1. Цель работы 3
2. Задание 4
3. Выполнение 4
4. Выводы по результатам проделанной работы 11
5. Контрольные вопросы 11
Цель работы
Изучить принципы работы статической маршрутизации и применить на практике
полученные знания с использованием сетевого эмулятора Cisco Packet Tracer.
Задание
Изучить основы статической маршрутизации и методы настройки статических
маршрутов согласно материалам раздела 3.3. и списку литературы в разделе 3.7
(Список литературы).
Запустить CiscoPacket Tracer, собрать заданную топологию и выполнить требуемые
настройки.
При выполнении лабораторной работы, сделать необходимые снимки экрана и
ответить на вопросы.
Изучить полученную информацию и оформить ее в соответствии с требованиями
раздела 3.5 (Содержание отчета).
Выполнение
Построение топологии сети в программном приложении Cisco Packet Tracer:
Рис. 1. Топология сети
Табл. 1. Сетевые настройки компьютеров
Устройство |
IP адрес |
Маска |
Шлюз |
PC1 |
192.168.1.10 |
255.255.255.0 |
192.168.1.1 |
PC2 |
192.168.2.10 |
255.255.255.0 |
192.168.2.1 |
PC3 |
192.168.3.100 |
255.255.255.0 |
192.168.3.1 |
Проверка сделанных настроек на компьютерах:
Рис. 2. Компьютер PC1

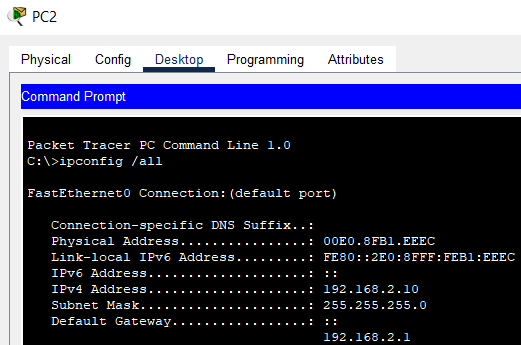

Рис. 3. Компьютер PC2

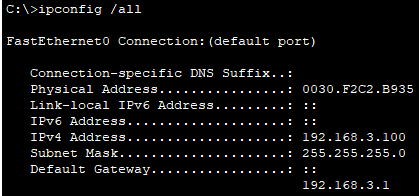

Рис. 4. Компьютер PC3
Табл. 2. Сетевые настройки маршрутизаторов
Маршрутизатор 2911 |
Интерфейс |
IP адрес |
Маска |
R-1 |
Gi0/0 |
172.16.1.2 |
255.255.255.252 |
R-1 |
Gi0/1 |
192.168.1.1 |
255.255.255.0 |
R-2 |
Gi0/0 |
172.16.1.6 |
255.255.255.252 |
R-2 |
Gi0/1 |
192.168.2.1 |
255.255.255.0 |
R-3 |
Gi0/0 |
172.16.1.10 |
255.255.255.252 |
R-3 |
Gi0/1 |
192.168.3.1 |
255.255.255.0 |
Core-R |
Gi0/0 |
172.16.1.1 |
255.255.255.252 |
Core-R |
Gi0/1 |
172.16.1.5 |
255.255.255.252 |
Core-R |
Gi0/2 |
172.16.1.9 |
255.255.255.252 |
Табл. 3. Проверка связности устройств в сети
|
R-1 |
R-2 |
R-3 |
Core-R |
PC-1 |
Gi0/0 + Gi0/1 + |
Gi0/0 - Gi0/1 - |
Gi0/0 - Gi0/1 - |
Gi0/0 - Gi0/1 - Gi0/2 - |
PC-2 |
Gi0/0 - Gi0/1 - |
Gi0/0 + Gi0/1 + |
Gi0/0 - Gi0/1 - |
Gi0/0 - Gi0/1 - Gi0/2 - |
PC-3 |
Gi0/0 - Gi0/1 - |
Gi0/0 - Gi0/1 - |
Gi0/0 - Gi0/1 + |
Gi0/0 - Gi0/1 - Gi0/2 - |
R-1 |
- |
Gi0/0 - Gi0/1 - |
Gi0/0 - Gi0/1 - |
Gi0/0 + Gi0/1 - Gi0/2 - |
R-2 |
Gi0/0 - Gi0/1 - |
- |
Gi0/0 - Gi0/1 - |
Gi0/0 - Gi0/1 + Gi0/2 - |
R-3 |
Gi0/0 - Gi0/1- |
Gi0/0 - Gi0/1 - |
- |
Gi0/0 - Gi0/1 - Gi0/2+ |
Core-R |
Gi0/0 + Gi0/1 - |
Gi0/0 + Gi0/1 - |
Gi0/0 + Gi0/1 - |
- |
Почему между некоторыми устройствами ping не был успешным?
Потому что не была задействована маршрутизация. Без неё путь для IP пакета не может быть определен.
Просмотр таблицы маршрутизации Core-R:
Рис. 5. Таблица маршрутизации Core-R
Проверка того, что между любым компьютером и Core-R ping успешен:
Рис. 6. Ping с PC1 на Core-R
Рис. 7. Ping с PC2 на Core-R
Рис. 8. Ping с PC3 на Core-R
Просмотр таблиц маршрутизации:

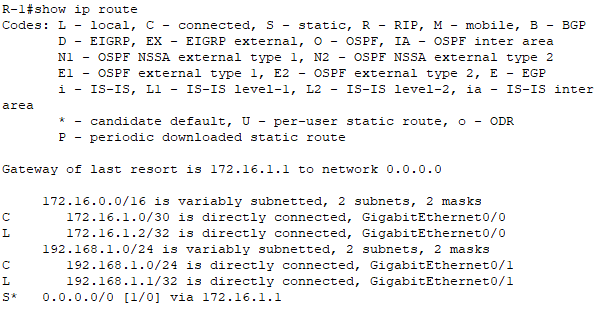

Рис. 9. Таблица маршрутизации R-1
Рис. 10. Таблица маршрутизации R-2
Рис. 11. Таблица маршрутизации R-3
Рис. 12. Ping с PC2 на PC1
Рис. 13. Ping с PC2 на PC3
Добавление маршрутизатора и компьютера:
Рис. 14. Топология сети
Табл. 4. Сетевые настройки подключенного оборудования
Устройство |
Интерфейс |
IP адрес |
Маска |
Шлюз по умолчанию |
R-4 |
Gi0/1 |
10.1.21.1 |
255.255.255.0 |
- |
R-4 |
Gi0/2 |
192.168.2.10 |
255.255.255.0 |
- |
R-3 |
Gi0/2 |
10.1.21.2 |
255.255.255.0 |
|
PC4 |
FastEthernet0 |
10.1.20.2 |
255.255.255.0 |
10.1.20.1 |
Просмотр таблиц маршрутизации:

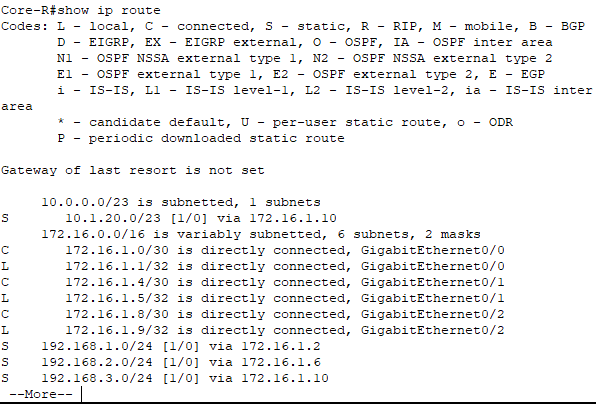

Рис. 15. Таблица маршрутизации Core-R
Рис. 16. Таблица маршрутизации R-1
Рис. 17. Таблица маршрутизации R-2
Рис. 18. Таблица маршрутизации R-3
Рис. 19. Таблица маршрутизации R-4
Выводы по результатам проделанной работы
В данной лабораторной работе удалось изучить принципы работы статической маршрутизации и применить на практике полученные знания с использованием сетевого эмулятора Cisco Packet Tracer.
Контрольные вопросы
В чем достоинства и недостатки статической маршрутизации?
Основными достоинствами статической маршрутизации являются:
лёгкость отладки и конфигурирования в небольших сетях;
отсутствие дополнительных накладных расходов;
мгновенная работа маршрута сразу после его настройки;
низкая нагрузка на процессор маршрутизатора;
надежность и предсказуемость в каждый момент времени;
безопасность.
При этом статическая маршрутизация имеет ряд недостатков:
очень плохое масштабирование (добавление (N+1)-ой сети потребует сделать
2*(N+1) записей о маршрутах, причём на большинстве
маршрутизаторов таблица маршрутов будет различной, при N>3-4 процесс
конфигурирования становится весьма трудоёмким);
низкая устойчивость в ситуациях, когда обрыв происходит между
устройствами, работающими на втором уровне модели OSI, и порт
маршрутизатора при этом не получает статус отключенного (down);
отсутствие динамической балансировки нагрузки;
необходимость в ведении отдельной документации по маршрутам, проблема
синхронизации документации и реальных маршрутов.
В каких случаях рекомендуется использовать статическую маршрутизацию?
Когда сеть построена по топологии «звезда» (рис. 3.3.1а). Использование
динамической маршрутизации не требуется, так как маршруты ко всем сетям
организуются через центр «звезды» (как правило, на центре «звезды»
настраиваются статические маршруты в смежные сети, а на маршрутизаторах,
подключенных к центру – статические маршруты по умолчанию).
Когда сеть состоит из небольшого числа маршрутизаторов (рис. 3.3.1б).
Использование протоколов динамической маршрутизации в таком случае не
представляет существенного преимущества, а может только добавить
накладные расходы в сети и увеличить нагрузку на процессор маршрутизатора.
Когда подключение к сети Интернет осуществляется только через одного
провайдера ISP (Internet Service Provider) (рис. 3.3.1в). Нет никакой
необходимости использовать протокол динамической маршрутизации для этой
связи, поскольку ISP представляет единственную точку выхода в Интернет и
нет альтернативных маршрутов во вне (как правило, создается статический
маршрут по умолчанию).
Дайте характеристику параметрам статической таблицы маршрутизации?
Если топология сети звезда, и состоит сеть из 5 маршрутизаторов, то сколько
минимально потребуется добавить статических маршрутов при добавлении 6-го
маршрутизатора?
В центр “звезды” добавиться новый маршрут, а в 6 маршрутизаторе статические маршруты по умолчанию
Если в сети последовательно соединены 8 маршрутизаторов, то сколько
мнимально потребуется добавить статических маршрутов при добавлении в
цепочку 9-го маршрутизатора?
2
