Отчёт по лабораторной работе №5
5.1 Выбор режим работы сети:
Различают следующие основные режимы беспроводной сети: AD HOC, WDS, WDS with AP и инфраструктурный:

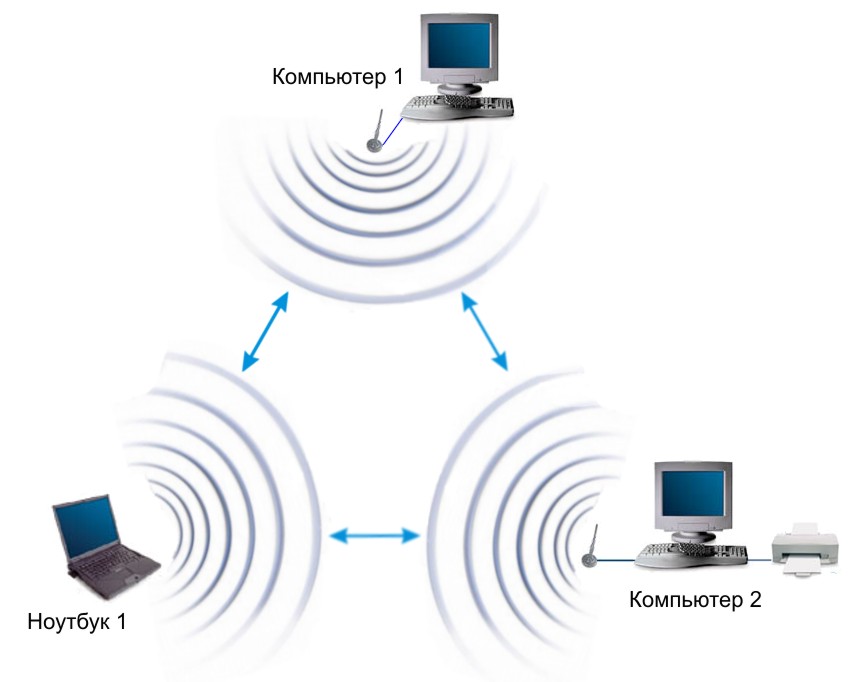

В режиме Ad Hoc клиенты устанавливают связь непосредственно друг с другом. Устанавливается одноранговое взаимодействие по типу «точка-точка», и компьютеры взаимодействуют напрямую без применения точек доступа. При этом создается только одна зона обслуживания, не имеющая интерфейса для подключения к проводной локальной сети, показан на рисунке 5.1.
Рисунок 5.1 - Режим AD HOC

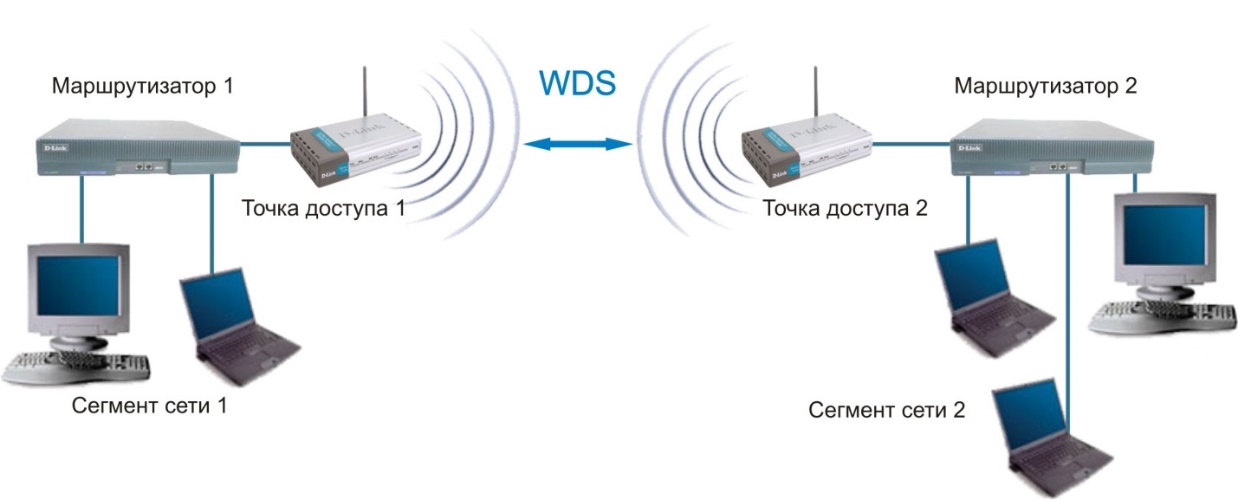

Термин WDS (Wireless Distribution System) расшифровывается как "распределенная беспроводная система". В этом режиме точки доступа соединяются только между собой, образуя мостовое соединение. При этом каждая точка может соединяться с несколькими другими точками. Все точки в этом режиме должны использовать один и тот же канал, поэтому количество точек, участвующих в образовании моста, не должно быть чрезмерно большим. Подключение клиентов осуществляется только по проводной сети через uplink-порты точек, показан на рисунке 5.2.
Рисунок 5.2 - Режим WDS

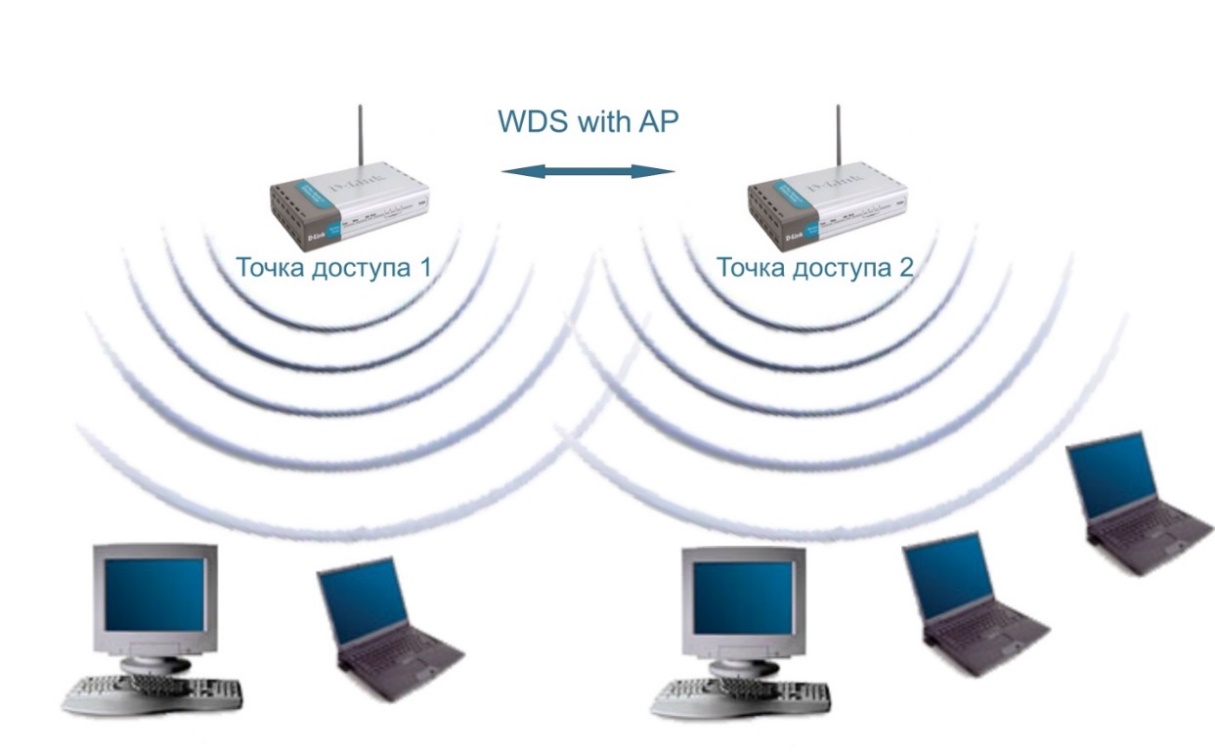

Термин WDS with АР (WDS with Access Point) означает «распределенная беспроводная система, включающая точку доступа», т.е. с помощью этого режима можно не только организовать мостовую связь между точками доступа, но и одновременно подключить клиентские компьютеры, показан на рисунке 5.3.
Рисунок 5.3 - Режим WDS with АР

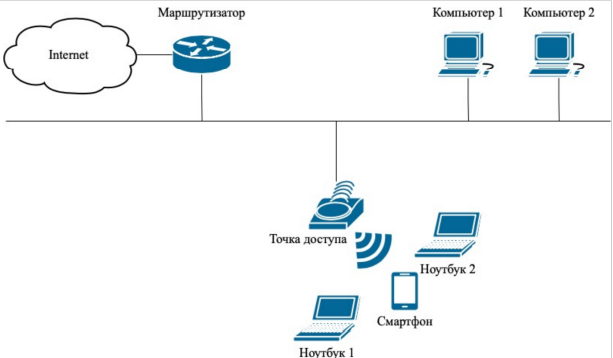

Инфраструктурный режим функционирует следующим образом. Имеется сеть, в которой маршрутизатор подключен к сети Интернет, к этой сети в качестве беспроводного коммутатора подключена точка доступа, передающая данные подключёнными к ней клиентским устройствам. Клиентские устройства при этом не связаны между собой, а связана только с точкой доступа, которая и передаёт пакеты, показано на рисунке 5.4.
Рисунок 5.3 - Режим инфраструктурный
Таким образом, после рассмотрения различный режимов работы беспроводной сети. из-за преимуществ инфраструктурного режим перед другими, а также в виду того, что он является самым подходящим для условий работы в библиотеке и предоставления общедоступного подключения большому количеству пользователей, в данной работе был выбран инфраструктурный режим работы.
5.2 Выбор стандартов беспроводных сетей:
Стандарт IEEE 802.11ac разрабатывался для скорости и эффективности конкретного клиента, тогда как IEEE 802.11ax для работы с большим количеством клиентов, что учитывается при выборе стандарта. Для получения всех преимуществ какой-либо технологии, технология должна поддерживаться как со стороны точки доступа, так и со стороны клиента.
Существуют различия между MIMO, MU-MIMO 5 и MU-MIMO 6. Для технологии MIMO характерен один пользователь единовременно, четыре передатчика, четыре приемника и четыре потока (4*4;4) для MU-MIMO 5 характерно четыре клиента одновременно в одном направлении (только на прием или только на передачу), восемь передатчиков, восемь приёмников и восемь потоков (8*8:8), а также более широкий канал по сравнению с MIMO; для MU-MIMO 6 характерно восемь передатчиков, восемь приёмников и восемь потоков (8*8:8), широкий канал, а так де одновременная приём и передача. Эти особенности стоит учитывать при построении беспроводной сети, так как это будет влиять на способ построения сети, на способ управления сетью и на выбор конкретно оборудования под предъявленные задачи.
Необходимо учитывать разницу между 5 ГГц и 2.4 ГГц. Чем выше частота, тем меньше преград она способна преодолеть без критичной потери сигнала. У сигнала с частотой 2.4 ГГц радиус действия будет выше, чем у сигнала с частотой 5 ГГц, так как более короткой волне проще преодолевать преграды, чем короткой, однако более короткая волна может нести в себе большее количество данных. Поскольку в настоящее время оборудование с поддержкой 802.11ах имеет высокую стоимость и стандарт 802.11ах поддерживает небольшое количество клиентских устройств, в то время как предоставляемой скорости с использованием стандартов 802.11n 802.11ac достаточно в соответствиями с требованиями к сети, а для наибольшей эффективности Wi-Fi 6 необходимо, что бы все клиентские устройства поддерживали 802.11ах, были выбраны стандарты 802.11n и 802.11ас.
Основные характеристики выбранных стандартов IEEE 802.11ac и IEEE 802.11n приведены в таблице 5.1
Таблице 5.1 – Выбранные стандарты
Стандарт |
IEEE 802.11ac (Wi-Fi 5) |
IEEE 802.11n (Wi-Fi 4) |
Рабочая частота |
5 ГГц |
2.4 ГГц/ 5 ГГц |
Ширина канала |
20/40/80/160 МГц |
20/40 МГц |
Пиковая физическая скорость (PHY) |
6.8 Гбит/с |
600 Мбит/с |
Максимальное число SU-потоков |
8 |
4 |
Максимальное число MU-потоков |
4 |
N/A |
