Нормативные допустимые расстояния при установке стреловых самоходных кранов на краю откосов

Глубина котлована (траншеи)	Наименьшее допустимое расстояние от основания котлована до ближайшей опоры, м при грунте
	песчаном и гравийном	супесчаном	суглинистом	глинистом	лессовом сухом
1	1,5	1,25	1,0	1,0	1,0
2	3,0	2,4	2,0	1,5	2,0
3	4,0	3,6	3,25	1,75	2,5
4	5,0	4,4	4,0	3,0	3,0
5	6,0	5,3	4,75	3,5	3,5

Рис.5.1 Графики для определения крутизны откоса приК= 0

При отсутствии инвентарных и типовых деталей для крепления грунтов естественной влажности используют доски толщиной не менее 4 см, а для грунтов песчаных и повышенной влажности не менее 5 см, закладывая их за вертикальные стойки с распорками (рис.5.2, 5.3). Все элементы неинвентарных креплений подлежат специальному расчету.

Рис. 5.2. Конструкция подкосного крепления откоса:

1– стойка, 2 – крепежные доски, 3 – упор, 4 – подкос, 5 – свая

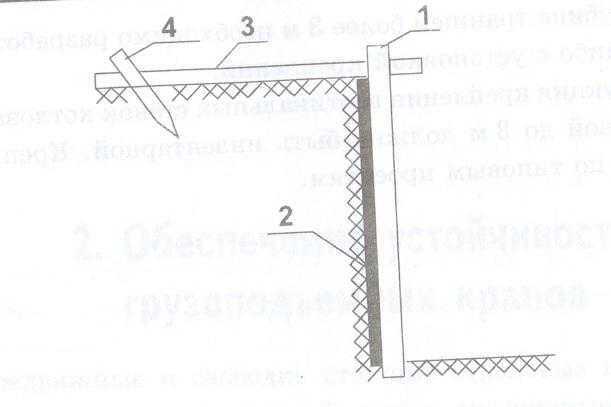

Рис. 5.3. Конструкция анкерного крепления откоса:

1– стойка, 2 – крепежные доски, 3 – стяжка, 4 – анкер

В качестве внешней нагрузки на элементы неинвентарных креплений принимается активное давление грунта, т/м2;

G_акт = H · γ · tg²(45° - φ/2) – 2c · tg(45° - φ/2);

где H – глубина котлована, м; γ – плотность грунта, т/м²; φ – угол внутреннего рения град; с – сцепление грунта т/м².

Шаг стоек определяется по формуле

где R – расчетное сопротивление древесины, δ – заданная толщина доски.

Максимальное усилие, возникающее в подкосе, определяется по формуле

F_max = G_акт · H · S/4

Диаметр подкоса определяется как

При заданном шаге стоек (2 м) диаметр затяжки определяется по максимальному усилию:

N_max = (G_акт · L_стоек · H)/2

Диаметр затяжки

где R_р – расчетное сопротивление древесины растяжению вдоль волокон.

При глубине траншее более 3 м необходимо разработку вести с откосом либо с установкой креплений.

Конструкция крепления вертикальных стенок котлована и траншей глубиной до 3 м должна быть инвентарной. Крепления выполняются по типовым проектам.
