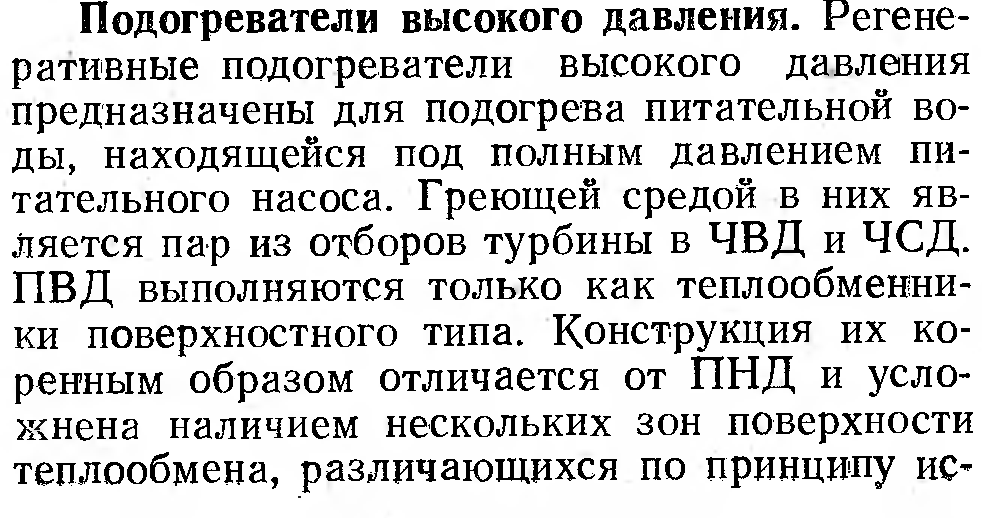

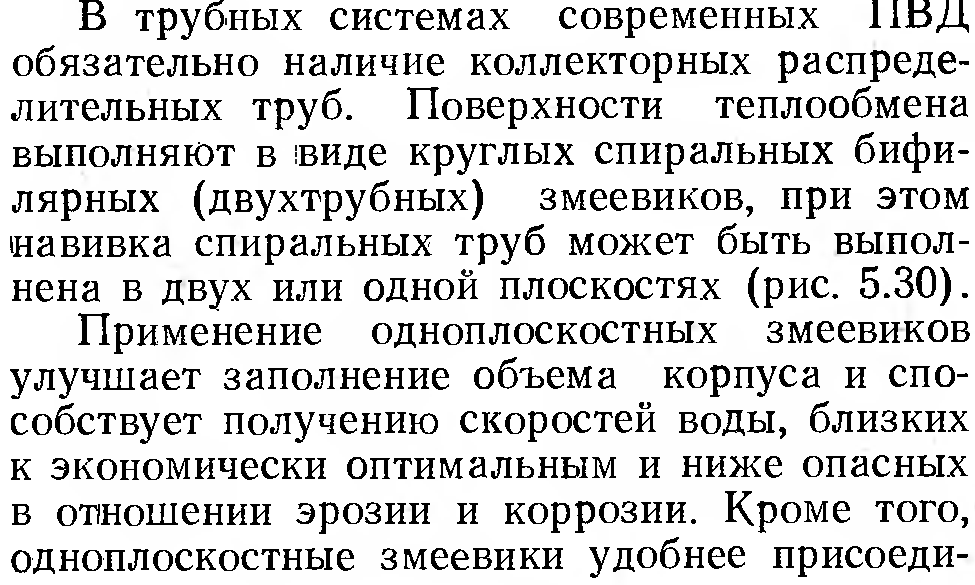

27. Смешивающие и поверхностные регенеративные подогреватели

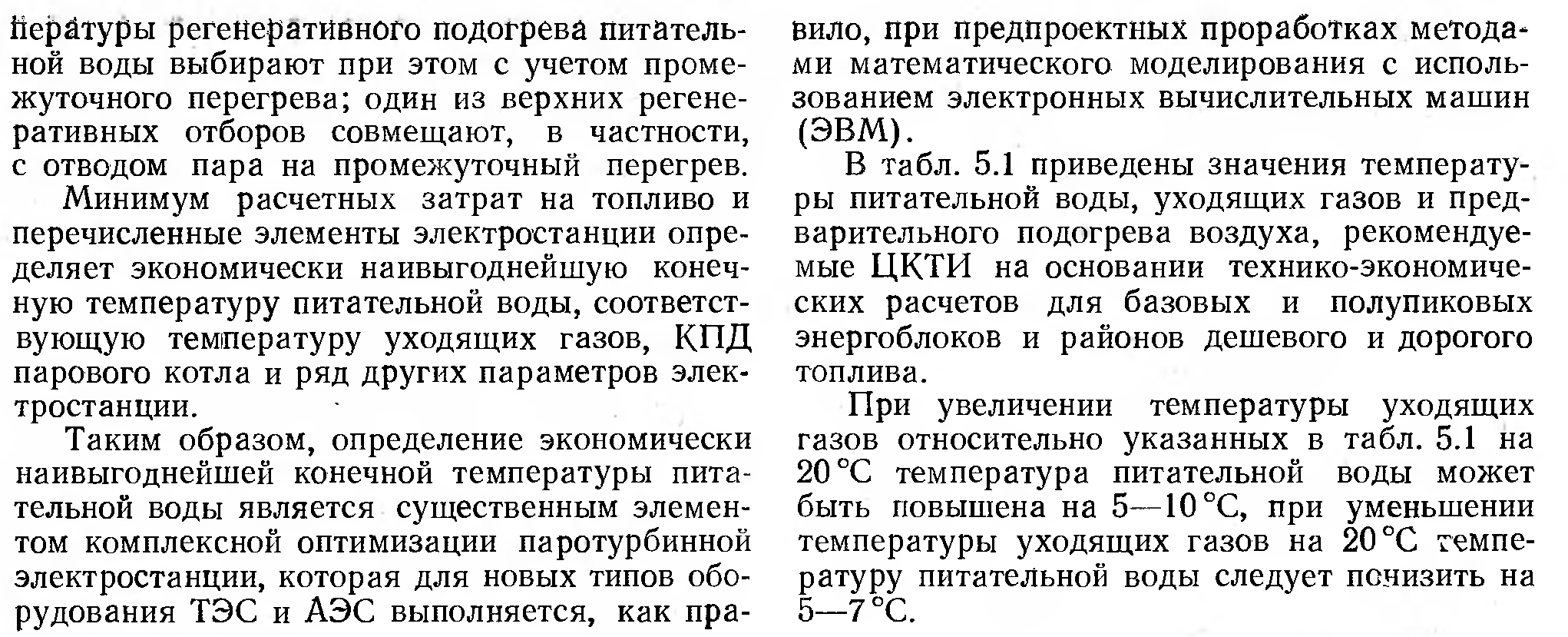

30. Наивыгоднейшая температура питательной воды

31. Деаэрация питательной воды на эс

Деаэратор предназначен для удаления растворенных в воде газов, а также для подогрева питательной воды на паротурбинных электростанциях (термическую деаэрацию воды). Принцип работы: Основной конденсат поступает в верхнюю часть деаэрированной колонки и сливается вниз горизонтально расположенное сито, а затем проходит водонаправляющий лист и барботажное устройство. За время движения вниз основной конденсат нагревается паром, поступающим в нижнюю часть колонки до температуры насыщения при этом давлении. Основная часть греющего пара конденсируется при нагревании воды, а избыток его вместе с выделившимися из воды газами отводится из верхней части колонки в атмосферу или на эжекторы турбины. Деаэрированная вода поступает в бак-аккумулятор, где происходит дополнительное выделение газов, которые не успели выделится в деаэрационной колонке или были захвачены струями воды.

32. Выбор оптимального давления деаэрации питательной воды

Для удаления растворимых в воде газов на паротурбинных электростанциях применяют термическую деаэрацию воды. Кислород, оставшийся в воде после нее, дополнительно обезвреживают, связывая его химическими реагентами. Основные факторы, определяющие концентрацию газов в воде и их равновесное состояние: давление и температура воды, количественный состав газовой примеси, физическая природа газа. Полное удаление растворенных в воде газов практически невозможен. Процесс удаления газов из воды происходит до того момента, когда равновесное парциальное давление, соответствующее его концентрации в жидкой фазе, превышает парциальное давление этого газа в газовой фазе над раствором. Следовательно для деаэрации воды и удаления агрессивных газов необходимо понижать их парциальные давления над жидкостью. Это возможно осуществить либо понижением общего давления газовой смеси над водой, либо перераспределением парциальных давлений газов при постоянном давлении газовой смеси. Второй способ универсален и не избирателен по отношению к отдельным газам, присутствующим в воде. Он основан на том, что абсолютное давление над жидкой фазой представляет собой сумму парциальных давлений газов и водяного пара: Р=ΣРг+Рв. Следовательно, необходимо увеличить парциальное давление водяных паров над поверхностью воды, добиваясь Рв=Р, и следовательно ΣРг=0. Когда температура воды повышена до температуры насыщения, парциальное давление водяного пара над уровнем воды достигает полного давления над водой, а парциальное давление других газов снижается до 0, вода освобождается от растворенных в ней газов. Недогрев воды да температуры насыщения при данном давлении увеличивает остаточное содержание в ней газов, в частности кислорода. Термическая деаэрация воды сочетается с ее подогревом в специальном теплообменнике – деаэраторе.
