Лабораторная работа 18 Аппарат доильный стимулирующий

Объекты: доильный аппарат АДС, плакаты.

Содержание и порядок выполнения работы:

1. Ознакомиться с общим устройством доильного аппарата при доении в молокопровод, уяснить назначение отдельных узлов и деталей: доильных стаканов, пульсатора, коллектора, соединительных шлангов и др.

2. Изучить работу отдельных узлов доильного аппарата, а также его работу в целом.

3. Освоить сборку и разборку доильного аппарата.

4. При необходимости собранный доильный аппарат подключить к вакуумпроводу и отрегулировать на оптимальный режим работы.

5. Убрать рабочее место.

6. Составить отчёт по прилагаемой форме.

7. Защитить работу.

Описание оборудования

Доильный аппарат АДС - I является двухтактным стимулирующим доильным аппаратом, принцип работы которого аналогичен работе аппарата АДУ - 1/2. Многие их детали унифицированы.

Он так же состоит из пульсатора, коллектора, доильных стаканов, вакуумных и молочных шлангов. Аппараты отличаются только пульсаторами.

Пульсатор аппарата имеет два блока: низкочастотный (с индексом П (пульсирующий) и высокочастотный с индексом С (стимулирующий). Работают блоки последовательно.

Конструктивно блоки выполнены в одном корпусе. Устройство блоков почти идентично.

График режима работы аппарата показан на рис. 18.1, а устройство на рис. 18.2.

Рис. 18.1. Изменение вакуума на выходах из блоков пульсатора:

Р_ат - атмосферное давление;

P_м - изменение давления в межстенной камере;

Р_п - вакуум в межстенной камере;

Т_сос - время такта сосания;

Т_сж - время такта сжатия.

Первый блок преобразует постоянный вакуум в переменный, частотой 60 - 65 пульсов в минуту; высокочастотный блок накладывает на полученное значение переменного вакуума в межстенной камере в период такта сосания стимулирующие пульсации частоты 600 - 700 пульсов в минуту.

Такой режим работы позволяет:

- снизить в 2 раза заболеваемость вымени маститом;

- сократить на 20% время доения коровы;

- на 5 - 10% увеличить удой за счет более полного извлечения молока из вымени.

Блоки имеют (рис. 18.2) клапанную систему (2,12 и 10,12), мембрану 9, кольца 6, монтируемые в корпусе с помощью гаек.

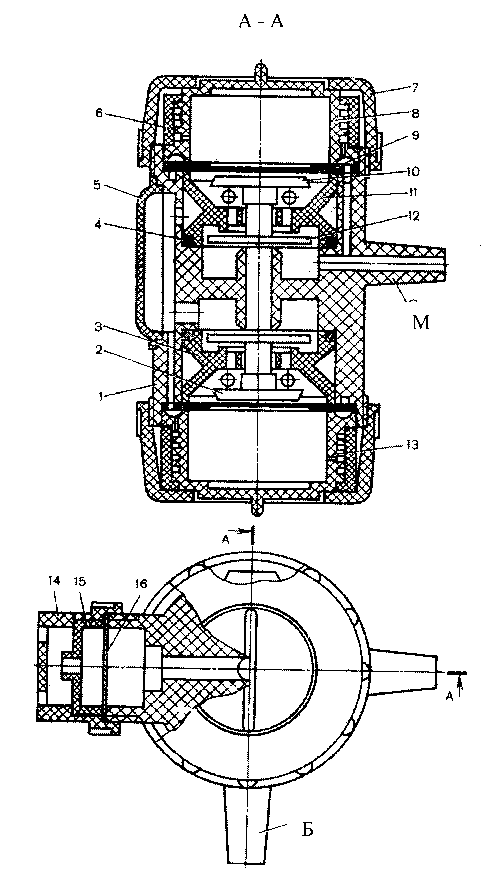

Рис. 18.2. Пульсатор:

Б – большой штуцер;

М – малый штуцер;

1 – корпус;

2 – малая опора клапана;

3 – низкочастотный диффузор (с индексом П);

4 – уплотнительное кольцо;

5 – заглушка;

6 – кольцо камеры;

7 – гайка;

8 – камера высокочастотного блока (с индексом С);

9 – мембрана;

10 – большая опора клапана;

11 – высокочастотный диффузор (с индексом С);

12 – клапан;

13 – камера низкочастотного блока (с индексом П);

14 – гайка фильтра;

15 – дроссель фильтра;

16 – фильтрующий элемент.

На корпусе и деталях высокочастотного блока имеется индекс "С" (стимулятор), низкочастотного ''П" (пульсатор).

Пульсатор в разобранном виде представлен на рис. 18.3.

Низкочастотный блок имеет камеры (рис. 18.4):

- I - камера постоянного вакуума, она соединяется с входным (большим) штуцером, далее шлангом с вакуумпроводом;

- II - камера переменного вакуума, в зависимости от положения клапана 1 она соединяется с камерой I или III и постоянно соединена с камерой I¹ высокочастотного блока каналом П_р и с камерой IV каналом Д;

- III - камера постоянного атмосферного давления.

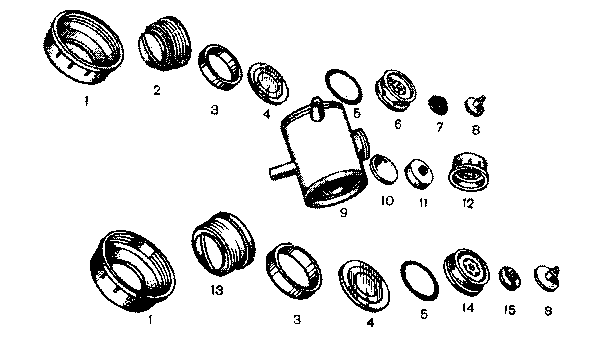

Рис. 18.3. Пульсатор в разобранном виде:

1 - гайка;

2 - камера низкочастотного блока (с индексом П);

3 - кольцо камеры;

4 - мембрана;

5 - уплотнительное кольцо;

6 - низкочастотный диффузор (с индексом П);

7 - большая опора клапана;

8 - клапан;

9 - гайка фильтра;

10 - фильтрующий элемент;

11 - дроссель фильтра;

12 - корпус;

13 - камера высокочастотного блока (с индексом С);

14 - высокочастотный диффузор (с индексом С);

Рис. 18.4. Схема аппарата АДС (такт сосания):

Д, Д¹ - дроссельный канал (соединяют вторые и четвертые камеры);

К - коллектор;

П₁ - низкочастотный блок пульсатора (П);

П₁₀ - высокочастотный блок пульсатора (С);

П_р - переходной канал;

С - стакан;

Ф - фильтр;

1, 2 - клапан;

I, I¹ - первые камеры (входные) камеры;

II, II¹ - вторые (выходные) камеры;

III - третья камера (атмосферного давле­ния);

IV, IV¹ - четвертые (управляющие) камеры.

Она общая для низкочастотного и высокочастотных блоков; с помощью фильтра Ф камера сообщается с атмо­сферой. В зависимости от положения клапанов 1 и 2 она соединяется с камерами II или II¹;

- IV - камера переменного вакуума (регулировоч­ная). Камера калибровочным каналом Д соединяется с ка­мерой II.

Высокочастотный блок имеет:

- I¹ - камеру низкочастотного вакуума, соединенную каналом П_р со II камерой низкочастотного вакуума;

- II¹ - камеру высокочастотного вакуума, соединяю­щуюся с камерой IV¹ (каналом Д¹), выходным штуцером (малым) и далее с коллектором. В зависимости от поло­жения клапана 2 она соединяется с камерой I¹ или III;

- IV¹ - камеру переменного вакуума, регулировоч­ную. Камера калибровочным каналом Д¹ соединяется с камерой II¹.

Коллектор доильного аппарата (как и аппарата АДУ -1) имеет две камеры:

- Iк - молокосборная (постоянного вакуума), она со­единяется с молокопроводом и подсосковыми камерами доильных стаканов. Она находится в нижней части кол­лектора и имеет прозрачный корпус;

- IIк - распределительная камера (переменного ва­куума), она соединяется с камерой II¹ пульсатора и меж­стенными камерами доильных стаканов и находится в верхней части коллектора.

В молокосборной камере имеется клапан, предназначенный для:

- запуска и остановки аппарата;

- аварийного отключения аппарата при спадании доильных стаканов с вымени;

- предотвращения возникновения глубокого вакуума под со­сками;

- улучшения транспортировки молока в молокопровод, за счет постоянного подсоса воздуха из атмосферы.

Доильные стаканы аппарата 2-х камерные, состоят из корпуса, выполненного из нержавеющей стали, и молочной резины, переходя­щей в молочную трубку. На молочной трубке имеется 3 канавки, по­зволяющие регулировать жесткость сосковой резины. Обычно на пер­вой канавке (отчет со стороны молочной трубки) аппарат работает 10 дней, далее 10 дней на 2-й канавке и 10 на третьей. После чего резина ставится на отдых.

Аппарат работает следующим образом.

При включении доильного аппарата вакуум из молокопровода по молочному шлангу распространится (воздух отсосется) в молокосборную камеру Iк коллектора и далее во все подсосковые камеры доильных стаканов. Одновре­менно с этим по вакуумному шлангу вакуум поступит в камеру I низкочастотного блока. В перечисленных местах в процессе доения вакуум поддерживается постоянно.
