Методы измерения освещенности
Контрольные точки для измерения коэффициента естественной освещенности должны выбираться следующим образом:
при боковом одностороннем освещении нормируется минимальное значение КЕО, которое должно быть измерено в точке, расположенной:
в небольших помещениях – на расстоянии 1 м от наиболее удаленной от световых проемов стены;
в крупногабаритных помещениях – на расстоянии, равном 1,5 высоты помещения.
при боковом двухстороннем освещении контрольные точки размещаются в середине помещения.
Измерения КЕО могут производиться только при сплошной равномерной десятибалльной облачности (сплошная облачность, просветы отсутствуют). Электрический свет в помещениях на период измерений выключается.
Для определения КЕО производится одновременное измерение естественной освещенности внутри помещения Eв и наружной освещенности на горизонтальной площадке под полностью открытым небосводом Eн (например, на крыше здания или в другом возвышенном месте).
Измерения освещенности от установок искусственного освещения (в том числе при работе в режиме совмещенного освещения) должны проводиться в темное время суток.
При комбинированном освещении рабочих мест сначала измеряют освещенность от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и измеряют суммарную освещенность от светильников общего и местного освещения.
При работе с люксметром необходимо соблюдать следующие требования:
Приемная пластина фотоэлемента должна размещаться на рабочей поверхности в плоскости ее расположения (горизонтальной, вертикальной, наклонной);
На фотоэлемент не должны падать случайные тени от человека и оборудования. Если рабочее место затеняется в процессе работы самим работающим или выступающими частями оборудования, то освещенность следует измерять в этих реальных условиях;
Не допускается установка измерителя на металлические поверхности;
Измерительный прибор не должен располагаться вблизи сильных магнитных полей.
Шум и вибрация
К энергетическим загрязнениям относят вибрационное и акустическое воздействия, электромагнитные поля и излучения, воздействия радионуклидов и ионизирующих излучений.
Шумом называется бессистемное сочетание звуков различной интенсивности и частоты, оказывающих вредное действие на организм человека.
Вибрация – это механические колебания, распространяющиеся по жидким или твердым средам. Вибрация представляет собой кинетическую энергию, передаваемую машине или человеку.
При распространении волны частицы среды не движутся вместе с волной, а колеблются около своих положений равновесия. Вместе с волной от частицы к частице среды передаются лишь состояние колебательного движения и его энергия. Поэтому основным свойством волн является перенос энергии без переноса вещества.
Причинами вибрации могут быть физико-химические процессы, происходящие в источнике вибрации (явления, связанные с трением, пульсация жидкости и др.) и возмущающие факторы, связанные с движущимися телами.
Нормирование производственной вибрации осуществляется на основании ГОСТ 12.1.012-90 и СН 2.2.4/2.1.8.566-96. Нормируемыми параметрами вибрации являются абсолютные и относительные значения виброскорости и виброускорения в октавных и 1/3 октавных полосах частот, корректированные и эквивалентные корректированные значения и их уровни.
Нормируемые параметры шума на рабочих местах определены ГОСТ 12.1.003-89 и СН 2.2.4/2.1.8.562-96. В качестве таких параметров приняты допустимые уровни звукового давления в девяти октавных полосах частот и эквивалентный по энергии уровень звука.
Абсолютные значения виброскорости и виброускорения, а также величины звукового давления и интенсивности звука меняются в очень широких пределах: по виброскорости v от 10–5 до 1 м/с, по виброускорению a от 3·10–3 до 3·102 м/с2, по звуковому давлению P (Па) до 108 раз, по интенсивности звука I (Вт/м2) до 1016 раз. Поэтому на практике используется понятие уровня параметров (относительные значения), которые измеряются в относительных единицах, называемых децибелами (дБ).

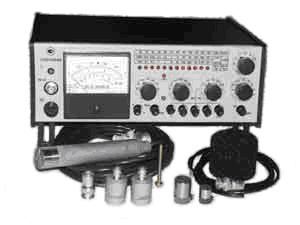

Измеритель шума и вибрации ВШВ-003-М2 (рис. 10) предназначен для измерения уровня звука с частотными характеристиками A, B, C; уровня звукового давления с частотной характеристикой ЛИН в диапазоне частот от 2 Гц до 18 кГц; уровня звукового давления в октавных или третьоктавных полосах в диапазоне частот от 2 Гц до 16 кГц; средних квадратических значений (СКЗ) и логарифмических уровней виброускорения и виброскорости в линейном диапазоне, в октавных или третьоктавных полосах в диапазоне частот от 1 Гц до 10 кГц.
Прибор используется для определения источников и характеристик шума и вибрации на рабочих местах, в помещениях жилых и общественных зданий на соответствие требованиям санитарных норм и стандартам безопасности труда, при исследованиях, испытаниях и эксплуатации машин и механизмов, при разработке и контроле качества изделий.
Съем информации о вибрации осуществляется преобразователями пьезоэлектрическими виброизмерительными ДН-3-М1 и ДН-4-М1, и шуме – капсюлем микрофонным конденсаторным М-101.
Рис. 10. Измеритель шума и вибрации ВШВ-003-М2
Виброметр ОКТАВА 101В (рис. 11) предназначен для измерения среднеквадратичных, эквивалентных и пиковых уровней виброускорения с целью оценки влияния общей и локальной вибрации на человека на производстве, в жилых и общественных зданиях, а также с целью диагностики состояния промышленного оборудования.
Виброметр обеспечивает прямое подключение современных датчиков вибрации со встроенным микроусилителем (типа ICP, ISOTRON или DELTATRON и т.п.), что позволяет устранить помехи, вызванные трибоэлектрическим эффектом, влияние длины кабеля на чувствительность измерительного тракта и т.п. Прибор позволяет подключать одно- или трехкомпонентные вибропреобразователи и производить измерение вибрации одновременно по трем осям.
Рис. 11. Виброметр ОКТАВА 101В
Шумомер, анализатор спектра SVAN-945 (рис. 12) предназначен для проведения измерений уровня шума, для измерения дозы, мониторинга шума в окружающей среде, измерения и оценки шумовых характеристик машин и механизмов, шума транспортных средств, архитектурной акустики, измерения инфразвука и низкочастотного ультразвука.
Помимо измерения эквивалентных уровней звука и звукового давления, прибор обладает возможностью исследования тональных шумов и анализа акустического сигнала в узкополосном спектре. Прибор имеет встроенный режим цифрового самописца уровней, большой набор корректирующих фильтров, в том числе и фильтров, задаваемых самим пользователем. Функциональные возможности прибора опционально наращиваются.
Рис. 12. Шумомер, анализатор спектра SVAN945
