Дозиметр индивидуальный дкг-рм1603а
Наручный профессиональный дозиметр, используется для автоматического контроля радиационной обстановки и учета доз облучения человека (рис. 23). Предназначен для измерения эквивалентной дозы и мощности эквивалентной дозы γ-излучения в пределах фоновых значений до 5 – 10 Зв/ч в широком энергетическом диапазоне. В приборе предусмотрена установка двух порогов сигнализации о превышении заданных значений по дозе и ее мощности, что обеспечивает своевременное предупреждение об опасности облучения.
Рис. 23. Дозиметр индивидуальный ДКГ-РМ1603А
В тех случаях, когда интенсивность излучения превышает верхний предел измерения мощности дозы, на дисплее отображается предупреждающая надпись “OL”, сопровождаемая прерывистым звуковым сигналом. В качестве детектора в приборе используется счетчик Гейгера-Мюллера. Диапазон измерения мощности дозы 1 мкЗв/ч – 5 Зв/ч, диапазон регистрируемых энергий 0,048 – 3 МэВ.

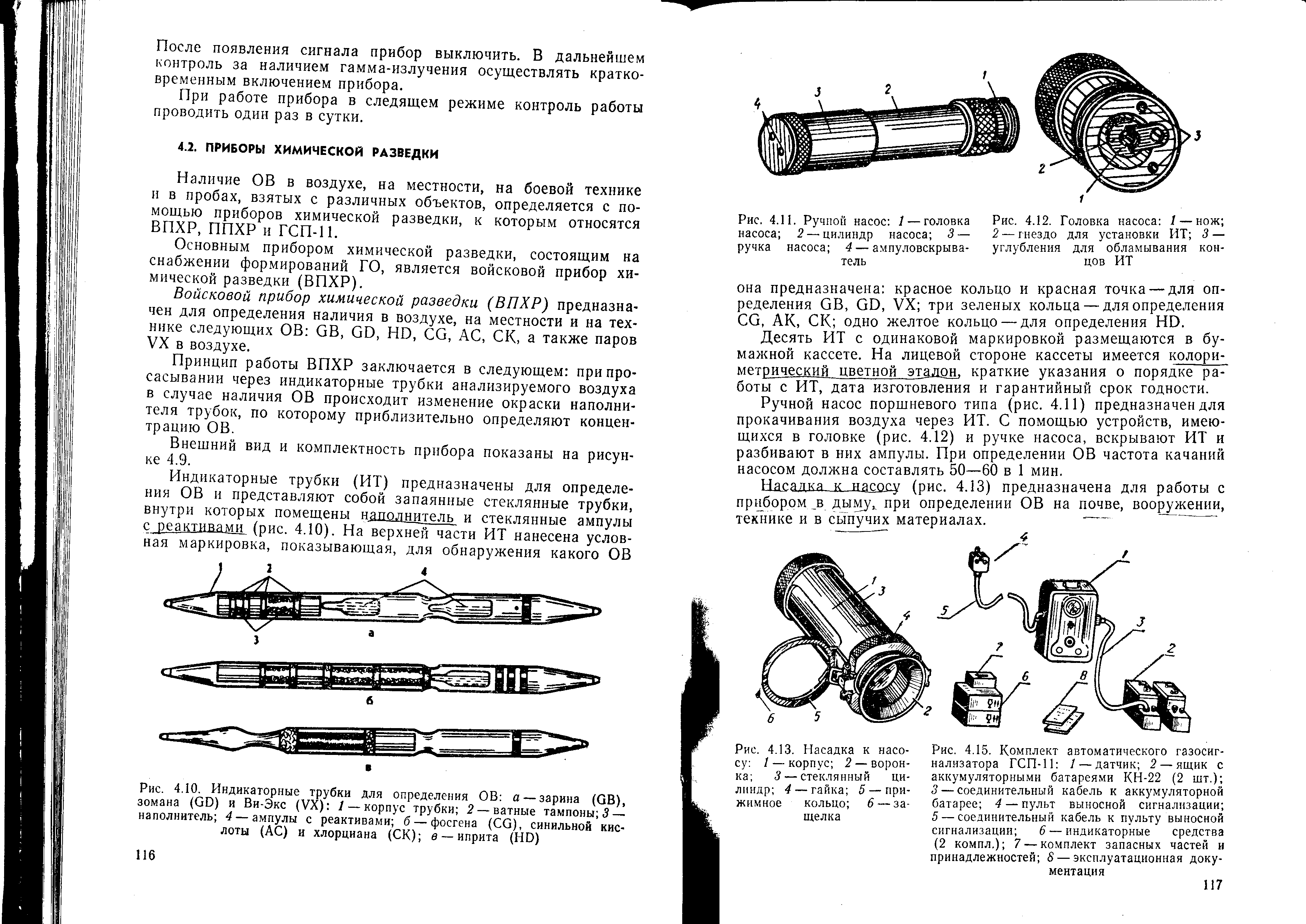

Приборы химической разведки Войсковой прибор химической разведки впхр
Предназначен для определения наличия в воздухе, на местности и на технике следующих опасных веществ: зарина (GB), зомана (GD), иприта (HD), фосгена (CG), синильной кислоты (AC), хлорциана (CK), а также паров Ви-Экс (VX) в воздухе.
Принцип работы ВПХР заключается в следующем: при просасывании через индикаторные трубки анализируемого воздуха в случае наличия ОВ происходит изменение окраски наполнителя трубок, по которому приблизительно определяют концентрацию ОВ. Внешний вид и комплектность прибора показаны на рис. 24.
Рис. 24. Войсковой прибор химической разведки ВПХР:
1 – ручной насос; 2 – перекидной ремень; 3 – насадка к насосу; 4 – защитные колпачки; 5 – противодымные фильтры; 6 – патроны химической грелки;
7 – электрический фонарь; 8 – штырь; 9 – лопатка; 10 – грелка; 11 – кассеты с индикаторными трубками
Индикаторные трубки (ИТ) предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и стеклянные ампулы с реактивами (рис. 25). На верхней части ИТ нанесена условная маркировка, показывающая, для обнаружения какого ОВ она предназначена:
Красное кольцо и красная точка – для определения GB, GD, VX (на рис. 25 – в центре);
Три зеленых кольца – для определения CG, AC, CK (на рис. 25 – справа);
Одно желтое кольцо – для определения HD (на рис. 25 – слева).
Десять ИТ с одинаковой маркировкой размещаются в бумажной кассете. На лицевой стороне кассеты имеется колориметрический цветной эталон, краткие указания о порядке работы с ИТ, дата изготовления и гарантийный срок годности.
|
|
|

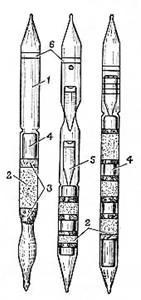

Рис. 25. Индикаторные трубки для определения ОВ:
1 – корпус трубки; 2 – наполнитель; 3 – ватные тампоны; 4 – обтекатель;
5 – ампулы с реактивами; 6 – маркировочное кольцо
Ручной насос поршневого типа предназначен для прокачивания воздуха через ИТ. С помощью устройств, имеющихся в головке (рис. 26) и ручке насоса, вскрывают ИТ и разбивают в них ампулы. Насадка к насосу (рис. 27) предназначена для работы с прибором в дыму, при определении ОВ на почве, вооружении, технике и в сыпучих материалах.
Противодымные фильтры используются для определения ОВ в дыму или в воздухе, содержащем пары веществ кислого характера, а также при определении ОВ в почве или сыпучих материалах. Защитные колпачки необходимы для предохранения насадки от заражения ОВ, изготавливаются из полиэтилена и имеют отверстия для прохода воздуха. Грелка служит для подогрева ИТ при пониженной температуре воздуха, приводится в действие с помощью химического патрона.
При подозрении на наличие в воздухе ОВ надевают противогаз и исследуют воздух с помощью ИТ. Исследование проводят сначала трубками с красным кольцом и точкой, затем трубками с тремя зелеными кольцами и в последнюю очередь – с желтым кольцом. При работе с трубками вначале определяют наличие опасных концентраций ОВ (VX, GB, GD), а при получении отрицательного результата – безопасных.
|

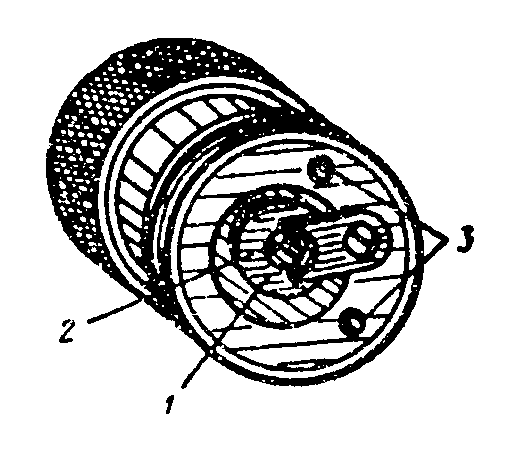

Рис. 26. Головка насоса: 1 – нож; 2 – гнездо для установки ИТ; 3 – углубления для обламывания концов ИТ
|
Рис. 27. Насадка к насосу: 1 – корпус; 2 – воронка; 3 – стеклянный цилиндр; 4 – гайка; 5 – прижимное кольцо; 6 - защелка |
Для определения ОВ в опасных концентрациях необходимо: извлечь из кассеты две ИТ с красным кольцом и точкой и вскрыть их с двух концов с помощью ножа и углублений в головке насоса; разбить верхние ампулы обеих ИТ, используя ампуловскрыватель в торце ручки насоса; одну из трубок (опытную) вставить немаркированным концом в насос и прокачать через нее воздух (5 – 6 качаний), через вторую (контрольную) трубку воздух не прокачивать; разбить нижние ампулы в обеих ИТ, после чего наблюдать за изменением окраски наполнителя в опытной трубке (изменение цвета в опытной ИТ по сравнению с контрольной ИТ незначительно – ОВ отсутствуют; сильное изменение цвета ИТ – присутствуют опасные концентрации ОВ).
При определении ОВ в безопасных концентрациях порядок работы остается тот же, но увеличивается число качаний насосом (50 – 60) и нижние ампулы в ИТ разбиваются не сразу, а через 2 – 3 мин после прокачивания воздуха.
Определение ОВ на местности, технике и вооружении проводится аналогично определению ОВ в воздухе, но с использованием насадки. На воронку насадки надевается защитный колпачок, прижимное кольцо откинуто. Насос с ИТ, навинченной насадкой и надетым защитным колпачком прижимают к исследуемой поверхности и прокачивают воздух.
Для определения ОВ в дыму используют насадку и противодымный фильтр, который закрепляется на воронке насадки прижимным кольцом.
Для определения ОВ в почве и в сыпучих материалах необходимо подготовить прибор, как и для определения ОВ на различных поверхностях, затем с помощью лопатки насыпать в колпачок, надетый на воронку насадки, пробу грунта или сыпучего материала. Воронку накрыть противодымным фильтром и закрепить его с помощью прижимного кольца. При прокачивании воздуха насос держать воронкой вниз.
