Измеритель мощности дозы дп-3б
Предназначен для измерения уровней гамма-радиации на местности (рис. 20). Прибор устанавливается на подвижных объектах и используется при ведении радиационной разведки. Диапазон измерений рентгенметра от 0,1 до 500 Р/ч, он разбит на четыре поддиапазона. Прибор питается от бортовой сети подвижного транспортного средства с напряжением 12 или 26 В.
Прибор ДП-3Б состоит из выносного блока и измерительного пульта, соединенных между собой кабелем. В пульте прибора смонтирована электрическая схема. Шкала микроамперметра двухрядная. Верхний ряд отградуирован от 0 до 1 Р/ч, нижний ряд – от 0 до 500 Р/ч. Выносной блок представляет собой герметический цилиндр, в котором размещаются ионизационная камера и некоторые элементы электрической схемы.
Измерение уровней радиации на местности в Р/ч производится последовательно: на поддиапазонах ×1, ×10, ×100 (по верхней шкале), при этом результат умножается на соответствующий коэффициент, и на поддиапазоне 500 (по нижней шкале). Полученные при измерении результаты необходимо умножить на Косл транспортного средтва.
Рис. 20. Измеритель мощности дозы ДП-3Б:
1 – кабель питания; 2 – кнопка ПРОВЕРКА; 3 – микроамперметр; 4 – лампочка подсвета; 5 – указатель поддиапазонов; 6 – лампа световой индикации; 7 – переключатель поддиапазонов; 8 – предохранители; 9 – соединительный кабель
Комплект индивидуальных дозиметров дп-22в (дп-24)
Предназначен для измерения индивидуальных доз гамма-излучения с помощью карманных прямопоказывающих дозиметров ДКП-50А. В комплект ДП-22В (ДП-24) входит 50 (5) шт. индивидуальных дозиметров ДКП-50А, зарядное устройство ЗД-5 (6), техническая документация и укладочный ящик (рис. 21). Дозиметр ДКП-50А обеспечивает измерение индивидуальных доз гамма-излучения в диапазоне от 2 до 50 Р по шкале, встроенной в дозиметр. Заряд дозиметра ДКП-50А производится от зарядного устройства ЗД-5.
Конструктивно он выполнен в форме авторучки. Принцип действия прямопоказывающего дозиметра подобен действию простейшего электроскопа. Держа дозиметр ДКП-50А против света и наблюдая через окуляр за нитью, можно в любой момент произвести отсчет полученной дозы облучения.
|
|
|
|
|

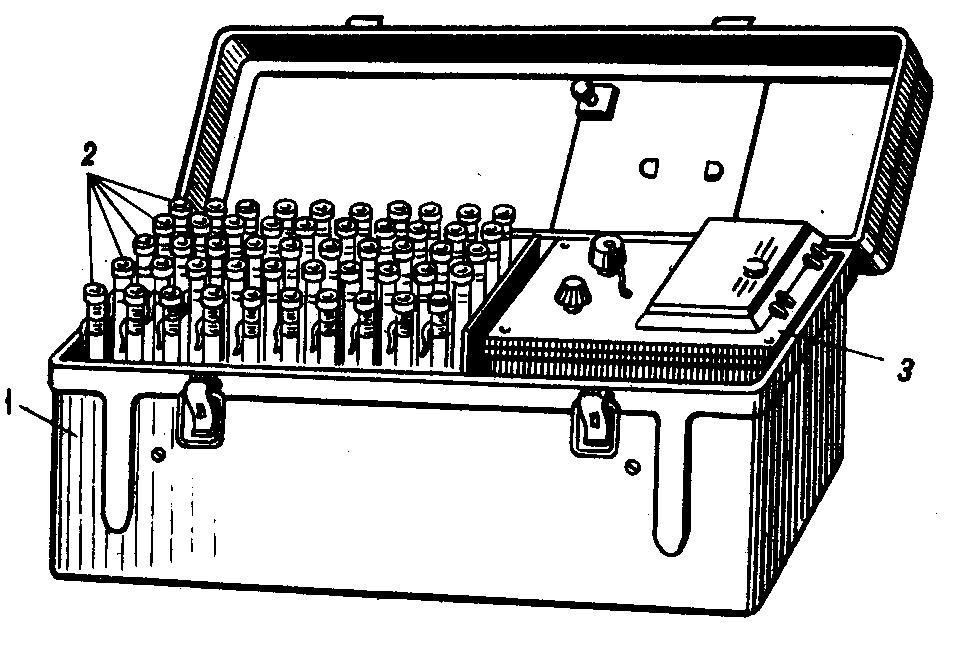

Рис. 21. Комплект индивидуальных дозиметров ДП-22В:
1 – укладочный ящик; 2 – дозиметры ДКП-50А; 3 – зарядное устройство ЗД-5;
4 – окуляр; 5 – держатель; 6 – защитная оправа
Чтобы привести дозиметр в рабочее состояние, необходимо с помощью зарядного устройства вращением ручки регулятора напряжения по часовой стрелке установить изображение нити на “0” шкалы. Измерение дозы ионизирующего излучения производится по шкале дозиметра путем наблюдения через окуляр в проходящем свете.
Индикатор-сигнализатор дп-64
Предназначен для непрерывного контроля за радиоактивным заражением местности в следящем режиме, обеспечивает звуковую и световую сигнализации при наличии гамма-излучения (рис. 22).

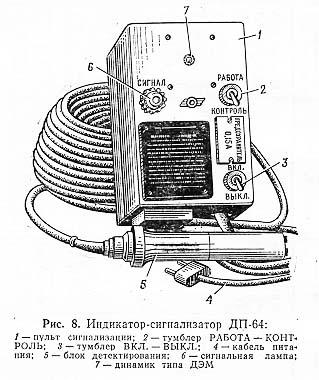

Рис. 22. Индикатор-сигнализатор ДП-64:
1 – пульт сигнализации; 2 – тумблер РАБОТА-КОНТРОЛЬ; 3 – тумблер
ВКЛ-ВЫКЛ; 4 – кабель питания; 5 – блок детектирования; 6 – сигнальная лампа;
7 – динамик типа ДЭМ
При установке соответствующих тумблеров в положения “ВКЛ”, “РАБОТА” прибор находится в следящем режиме и обеспечивает обнаружение ионизирующих излучений. Появление периодических вспышек индикаторной лампочки (6) и одновременное срабатывание звуковой сигнализации (7) указывает, что в месте установки блока детектирования мощность экспозиционной дозы гамма-излучения превышает 0,2 Р/ч.
