Измеритель мощности дозы дп-5в

Предназначен для измерения уровней радиации на местности, степени зараженности объектов и обнаружения бета-зараженности поверхностей объектов (рис. 19).

Мощность экспозиционной дозы гамма-излучения определяется в миллирентгенах в час или в рентгенах в час (мР/ч, Р/ч) для той точки пространства, в которой помещен при измерениях блок детектирования (зонд) прибора. Диапазон измерений радиометра-рентгенметра от 0,05 мР/ч до 200 Р/ч. Для повышения чувствительности прибора диапазон разбит на 6 поддиапазонов.

Поддиапазоны измерений радиометра-рентгенметра дп-5в

Поддиапазон	Положение ручки переключателя	Шкала	Единица измерения	Предел измерений
I II III IV V VI	200 ×1000 ×100 ×10 ×1 ×0,1	0 – 200 0 – 5 0 – 5 0 – 5 0 – 5 0 – 5	Р/ч мР/ч мР/ч мР/ч мР/ч мР/ч	5 – 200 500 – 5000 50 – 500 5 – 50 0,5 – 5 0,05 – 0,5

При измерении мощностей доз гамма-излучения и суммарного бета- и гамма-излучения в пределах от 0,05 до 5000 мР/ч отсчет ведется по верхней шкале (0 – 5) с последующим умножением на соответствующий коэффициент поддиапазона, а отсчет величины мощностей доз от 5 до 200 Р/ч по нижней шкале (5 – 200). Участки шкалы от нуля до первой значащей цифры являются нерабочими. На 2 – 6 поддиапазонах прибор имеет звуковую индикацию с помощью головных телефонов. При обнаружении радиоактивного заражения в телефонах прослушиваются щелчки, причем их частота увеличивается с увеличением мощности дозы гамма-излучений.

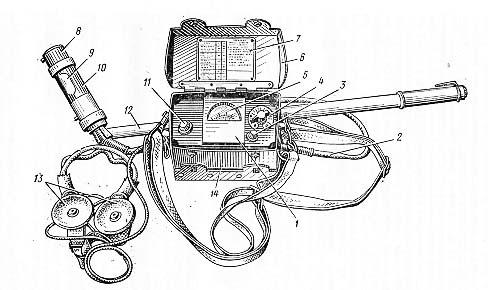

Рис. 19. Измеритель мощности дозы ДП-5В:

1 – измерительный пульт; 2 – соединительный кабель; 3 – кнопка сброса показаний;

4 – переключатель поддиапазонов; 5 – шкала микроамперметра; 6 – крышка футляра прибора; 7 – таблица допустимых значений заражения объектов; 8 –блок детектирования; 9 – поворотный экран; 10 – контрольный источник; 11 – тумблер подсвета шкалы микроамперметра; 12 – удлинительная штанга; 13 – головные телефоны; 14 – футляр

Питание прибора осуществляется от трех элементов типа 1,6ПМЦ-х-1,05 (КБ-1), два из которых используются для питания схемы прибора, обеспечивая непрерывную его работу в течение 40 ч, а третий – для подсветки шкалы.

Подготовка к работе. Извлечь прибор из укладочного ящика, открыть крышку футляра, пристегнуть к нему ремни, установить, соблюдая полярность, источники питания. Переключатель поддиапазонов установить против черного треугольника (“РЕЖИМ”), при этом стрелка прибора должна остановиться в режимном секторе, обозначенном на шкале. Если этого не произойдет, заменить источники питания.

Проверка работоспособности. Производится от бета-препарата, укрепленного в углублении на экране блока детектирования (зонда). Для этого поставить поворотный экран зонда в положение “К”, подключить головные телефоны и последовательно переводить ручку переключателя поддиапазонов во все положения от ×1000 до ×0,1. Если прибор работоспособен, в телефонах будут слышны щелчки. Чтобы не допустить зашкаливания стрелки прибора, необходимо нажимать кнопку сброса показаний. Показания прибора на поддиапазоне ×10 сверить с записью в формуляре. Если они не выходят за границы допустимой погрешности, прибор можно использовать.

Для измерения уровней гамма-радиации на местности экран зонда устанавливается в положение “Г”. Зонд на вытянутой в сторону руке упорами вниз удерживается на высоте около 1 м от земли. Измерения проводятся последовательно на поддиапазонах 200, ×1000, ×100 и далее, пока стрелка микроамперметра не отклонится и не остановится в пределах шкалы. Показания прибора умножаются на соответствующий коэффициент поддиапазона (кроме поддиапазона 200).

Определение гамма-заражения объектов производится, как правило, на незараженной или слабозараженной местности или в защитном сооружении (чтобы избежать появления гамма-фона). Зонд устанавливается в положение “Г” и при измерении располагается на расстоянии 1 см от поверхности объекта.

Для обнаружения бета-заражения поверхности объекта вначале определяют величину гамма-заражения объекта (P_Г). Затем экран зонда прибора устанавливается в положение “Б” и производится еще одно измерение на расстоянии 1 см от объекта. Второе измеренное значение – мощность дозы суммарного бета-гамма-излучения (P_Б-Г). Чтобы получить мощность дозы бета-излучения, надо из второго значения вычесть первое (P_Б = P_Б-Г – P_Г).
