Усилительный режим работы транзистора

Рассмотрим мощность, выделяемую на транзисторе в двух возможных режимах: ключевом и усилительном. График мощности Pк представлен на рис. 26. Нагрузочная прямая определяет возможные рабочие точки транзистора. В ключевом режиме мощность, выделяемая на транзисторе, соответствует точке А или В, т.е. всегда меньше максимальной возможной мощности. В усилительном режиме, когда возможно существование любых рабочих точек на нагрузочной прямой, мощность Pк может принимать и максимальное значение.

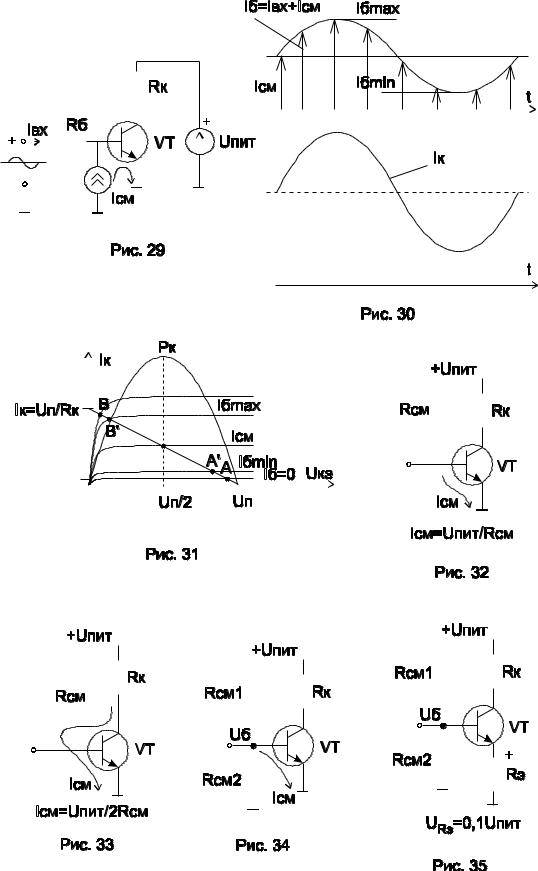

В усилительном режиме в общем случае входной сигнал может быть знакопеременным, например, синусоидальным. Переход база-эмиттер является диодным p-n переходом. Чтобы входная цепь транзистора могла работать с сигналом переменного тока, необходимо переход база-эмиттер сместить в прямом направлении, т.е. задать в базовой цепи рабочую точку по постоянному току. Относительно этого постоянного тока можно подавать в базовую цепь сигнал переменного тока, который будет усиливаться. Схема включения транзистора с общим эмиттером и диаграммы его работы в режиме усиления гармонического сигнала представлены соответственно на рис. 29 и 30, где Iсм - постоянный ток смещения базы. Постоянный ток смещения базы будет определять постоянную составляющую тока коллектора в соответствии с соотношением Iк=Iб h21Э. В усилительном режиме возможные рабочие точки находятся на нагрузочной прямой между точками А′ и В′ на рис. 31. Ток смещения должен выводить рабочую точку коллектора транзистора по постоянному току на середину отрезка А′ В′, чтобы напряжение на коллекторе могло изменяться от этой середины как в сторону источника питания, так и в сторону общей точки.

1 ВАРИАНТ.

Схема представлена на рис. 32. Iсм=(Uпит-Uбэ)/Rсм.

Схема отличается простотой, но имеет существенный недостаток: рабочая точка по постоянному току не стабильна. При изменении Rсм, например, изза температуры, Iсм изменяется. Рабочая точка на коллекторе Iк=Iсм h21Э также может изменяться из-за изменения коэффициента усиления транзисто-

ра h21Э.

2 ВАРИАНТ (рис.33).

Ток смещения можно определить по соотношению

Iсм=Uпит/2Rсм.

21

Эта схема обладает гораздо большей стабильностью. При изменении по ка- кой-либо причине тока смещения базы будет меняться рабочая точка коллектора. Через цепь обратной связи с коллектора на базу будет соответствующее воздействие на базовую цепь, уменьшающее эти изменения.

22

3 ВАРИАНТ (рис. 34).

Делитель Rсм1, Rсм2 задаёт потенциал базы

Uб=Uпит Rcм2/(Rсм1+ Rсм2).

Обычно принимают, что ток Iдел через делитель напряжения из резисторов Rсм1 и Rсм2 от источника питания на порядок больше тока Iсм, т.е. задаются Iдел=Uпит/(Rсм1+Rсм2) ≈10 Iсм. При этом потенциал базы Uб может быть определен по входной характеристике транзистора исходя из требуемого тока смещения. Эта схема является достаточно стабильной. Т.к. в схеме задаётся потенциал базы (относительно общей точки), то при изменении сопротивлений Rсм1,Rсм2 они изменяются оба одновременно, их отношение меняется мало, поэтому мало изменяется потенциал базы, т.е. ток смещения. 4 ВАРИАНТ (рис. 35).

Это схема задания рабочей точки обладает очень высокой стабильностью. Увеличение неуправляемых тепловых токов через транзистор приводит к увеличению падения на резисторе Rэ. Это падение призакрывает транзистор, т.е. уменьшает этот ток. Аналогично схема реагирует на изменение коэффициента усиления h21Э. Обычно сопротивление резистора Rэ выбирают из условия, чтобы падение напряжения на нем от постоянного тока эмиттера не превышало 10% от напряжения питания Uпит.

Чтобы сигнал переменного тока не создавал на Rэ падения и не уменьшал сигнал на нагрузке Rк, резистор Rэ шунтируют конденсатором Сэ (рис. 36). Должно выполняться соотношение:

Xс=1/ωmaxCэ→0,

где ωmax=2πfmax – максимальная частота усиливаемого сигнала. Из этого выражения определяется емкость конденсатора Cэ.

Схема смещения по постоянному току может оказывать влияние на источник входного переменного сигнала. С другой стороны источник входного сигнала может шунтировать схему смещения, если он низкоомный. Для исключения этого источник входного сигнала и цепь смещения отделяют разделительным конденсатором Ср1. Схема представлена на рис. 37.

Для отделения постоянной составляющей в выходной цепи от полезной переменной составляющей, которая усилилась, так же применяется разделительный конденсатор Ср2. Графики напряжений представлены на рис. 38.

2.3.2. Схема включения транзистора с общим коллектором

Схема показана на рис.39. Схему с общим коллектором называют также эмиттерный повторитель (напряжение на эмиттере Uэ повторяет напряжение Uб). Действительно,

Uэ=Uб-Uбэ, Uбэ=0,6≈0, поэтому Uэ≈Uб.

Соотношения для токов:

Iэ=Uэ/Rэ; Iк=Iб h21Э; Iэ=Iб+Iк=Iб(1+h21Э).

23

Таким образом, у схемы имеется усиление по току в (1+h21Э) раз. Ток базы для обеспечения требуемого тока эмиттера может быть найден из последнего уравнения

Iб=Iэ/(1+h21Э),

Т.е. для получения заданного Iэ требуется в (1+h21Э) раз меньший ток базы Iб. Схема применяется как усилитель тока при работе на низкоомную нагрузку. У нее отсутствует усиление по напряжению (это повторитель напряжения), но существует усиление по току и мощности.
