Формула изобретения
1. Газоотводящий тракт кислородного конвертера, содержащий основной газоход, мокрую двухступенчатую газоочистку, включающую бункер с гидрозатвором, дымосос, вспомогательный зонт, соединенный дополнительным газоходом с мокрой двухступенчатой газоочисткой, систему клапанов и шламопровод, отличающийся тем, что он дополнительно снабжен системой сухой газоочистки от пыли, выполненной в виде колен-сепараторов, установленных на поворотах дополнительного газохода, с радиусом поворота, уменьшающимся от первого колена к последнему, и соединенных трубопроводами с осадителями, при этом первая ступень мокрой газоочистки расположена горизонтально и к ее верхней стенке подведен дополнительный газоход, а вторая ступень расположена вертикально, причем основной газоход перед первой ступенью мокрой газоочистки и дополнительный газоход снабжены газоплотными клапанами.
2. Газоотводящий тракт по п.1, отличающийся тем, что гидрозатвор бункера мокрой двухступенчатой газоочистки выполнен петлевым, а его верхний изгиб расположен выше уровня сливного отверстия бункера.
Патент РФ № 2052526
МПК С21С 5/38
«Напыльник конвертера»
Область техники:
Изобретение относится к цветной металлургии, а более конкретно к устройствам для улавливания и отвода конвертерных газов.
Цель изобретения:
Цель изобретения повышение эффективности работы устройства и снижение эксплуатационных затрат.
Достижение Цели:

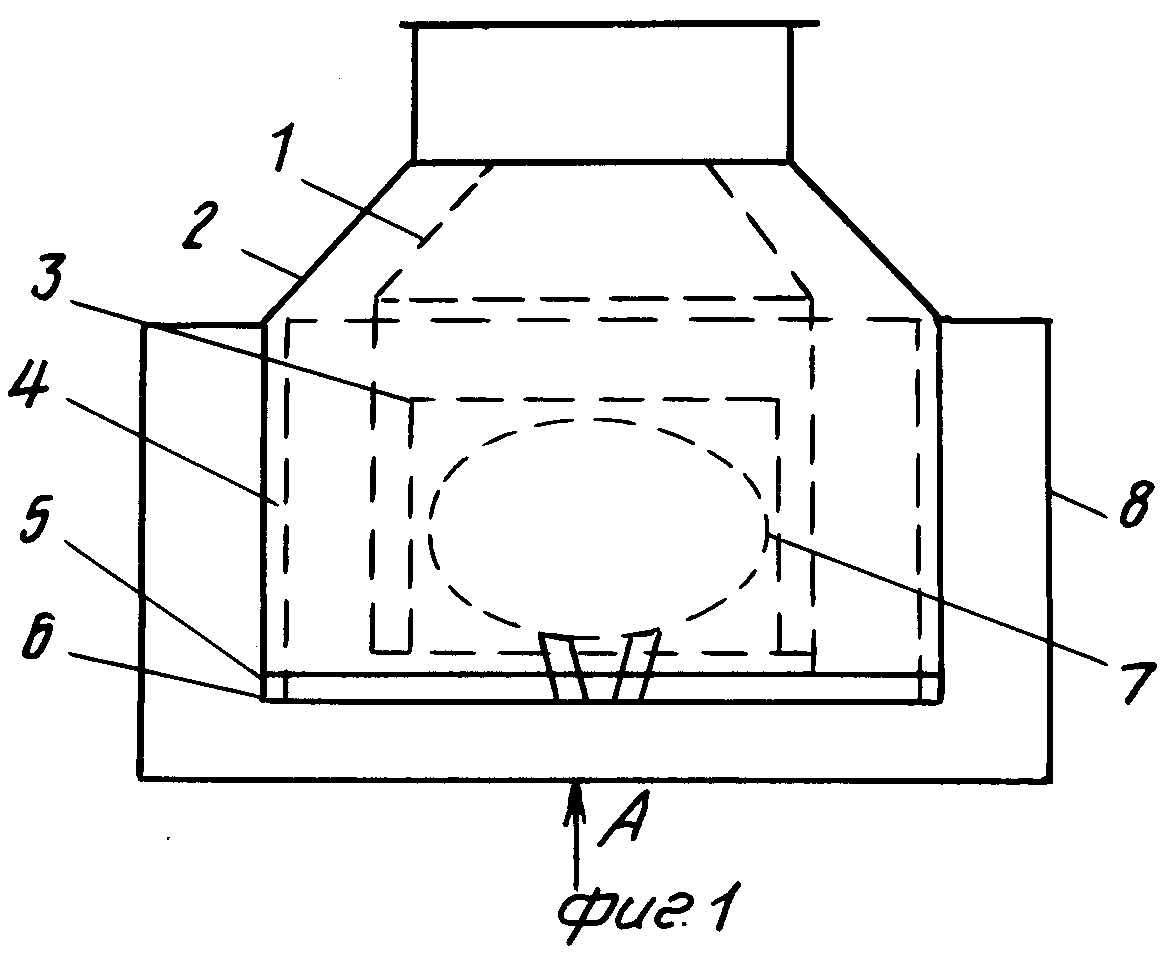

Цель достигается тем, что напыльник конвертера, содержащий охлаждаемый корпус, поворотный затвор с передней и боковыми стенками, привод поворота и противовеса с рычагами, снабжен наружным кожухом и коробкообразным устройством с открытой передней стенкой, расположенным внутри охлаждаемого корпуса. Внутри наружного кожуха жестко закреплены на корпусе конвертера пластины с максимальной высотой, равной высоте отклонения передней стенки. Высота стенок коробкообразного устройства вокруг горловины конвертера равна (0,05-0,15)Dэкв, где Dэквэквивалентный диаметр горловины. Пластины выполнены переменными по высоте с переднего торца (0,05-0,15)Dэкв, а с противоположного (0,15-0,3)Dэкв.
Формула изобретения
1.Напыльник конвертера, содержащий охлаждаемый корпус, поворотный затвор с передней и боковыми стенками, привод поворота, противовес с рычагами, наружный кожух, коробообразное устройство, расположенное внутри охлаждаемого корпуса, при этом внутри наружного корпуса закреплены вертикальные пластины, отличающийся тем, что высота вертикальных пластин равна максимальной высоте отклонения передней стенки, высота стенок коробообразного устройства вокруг горловины конвертера равна (0,05 - 0,15) Dжв, где Dжв - эквивалентный диаметр горловины.
2. Напыльник по п. 1, отличающийся тем, что пластины выполнены переменными по высоте с переднего торца (0,05 - 0,15) Dжв, а с противоположного (0,15 - 0,3) Dжв.
Патент РФ № 2080392
МПК С21С 5/40
«Устройство для отвода и управления охлаждением горячих конвертерных газов»
Область техники:
Использование: в металлургии, в частности в устройствах для отвода и управления охлаждением горячих конвертерных газов.
Задача изобретения:
Задачей изобретения является создание устройства для отвода и управления охлаждением горячих конвертерных газов, в котором созданы условия для максимального дожигания веществ и окисления металлических пылей, содержащихся в отводимых из конвертера газах, и их удаления.
Решение поставленной задачи:
Для решения поставленной задачи устройство снабжено множеством съемных субблоков. Каждый субблок содержит внутренний металлический основной элемент с такой формой, что образует заранее определенную часть периферии полой секции, и наружный металлический облицовочный элемент, находящийся на расстоянии от основного элемента. Обеспечены средства, предназначенные для соединения наружного облицовочного элемента с внутренним основным элементом и для определения по существу закрытого пространства между разнесенными друг от друга основным элементом и облицовочным элементом, за исключением одного или больше отверстий слива жидкости, расположенных в самой нижней части закрытого пространства. Внутри закрытого пространства расположено множество разбрызгивающих средств в заранее определенных местах рядом с металлическим основным элементом и на расстоянии от него, предназначенных для направления брызг жидкого хладагента, например воды, в виде капелек на поверхность металлического основного элемента в количестве, достаточном для поддержания температуры в металлическом основном элементе, соответствующей его местоположению в устройстве отвода конвертерных газов, то есть производится независимое управление количеством хладагента, направленного на металлический основной элемент, с целью обеспечения конкретных тепловых условий, которым подвергается основной элемент, для поддержания в нем удовлетворительно низкой температуры. Трубопровод коллектора подачи жидкости с сообщающимися разбрызгивающими стержнями закреплен внутри закрытого пространства и проходит через металлический основной элемент для подачи жидкости к средствам разбрызгивания, которые включают сопла, выбираемые для обеспечения брызг хладагента, соответствующих температурному напряжению в металлическом основном элементе. Обеспечены трубопровод разбрызгивания жидкости, предназначенный для непосредственной и независимой подачи жидкости от источника снабжения жидкости, который расположен с внешней стороны закрытого пространства, к трубопроводу коллектора подачи жидкости, расположенному в упомянутом закрытом пространстве, и по крайней мере один приемник слива жидкости, расположенный рядом с наружной стороной пространства и связанный с одним или более сливными отверстиями, предназначенный для приема потока жидкости изнутри упомянутого закрытого пространства. Обеспечен трубопровод отвода жидкости, предназначенный для прямого и независимого выпуска жидкости из сливных приемников, чтобы по существу избежать какого-либо накопления жидкости в упомянутом закрытом пространстве. Обеспечены также средства для имеющего возможность разъединяться плотного сцепления субблока со средством отвода конвертерных газов.
