Лабораторная работа №1
по курсу
«Математические модели в сетях связи»
Моделирование СМО с отказами
Выполнили:
студенты 2-го курса
дневного отделения
группы ИКПИ-92
Козлов.Н.С
Симрнов.Д.А
Керимов.Р.Р
Тюришев.М.А
Санкт-Петербург
2020
Исходные данные и требования
Таблица 1 – Характеристики и параметры СМО
Параметр |
Ед.изм. |
Значение |
Количество обсл. устройств |
шт. |
10, 50, 100, 200, 500 |
Удельная интенсивность нагрузки |
Эрл |
0,15; 0,25; 0,35, 0,45; 0,55; 0,65’ 0,75’ 0,85; 0,95; 1,00 |
Входящий поток |
- |
Простейший |
Распределение времени обслуживания |
- |
Экспоненциальное |
Среднее время обслуживания |
ед. вр. |
1 |
Структура модели

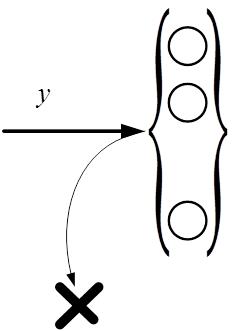

Рисунок 1 – Структура модели СМО
1 Построение имитационной модели СМО M/M/V
Имитационная модель включает в себя источник заявок (source), элемент выбора направления (SelectOutput), группу обслуживающих устройств, имитируемых элементами задержки (delay) и элемент завершения обслуженных заявок (sink) и элемент завершения неуспешных (потерянных) заявок (loss). Структура модели, построенной в AnyLogic, приведена на рисунке 2.
Рисунок 2 – Имитационная модель M/M/V
2 Имитационные эксперименты
(результаты имитационного моделирования)
Интенсивность входящего трафика (нагрузки), определяется как
Эрл (1)
где
- количество обслуживающих устройств
(шт),
-
интенсивность удельной нагрузки Эрл.
Результаты имитационного моделирования приведены в таблице 2.
Таблица 2 - Интенсивности исходящего трафика АТС
Удельная интенсивность нагрузки, Эрл |
Вероятность потерь для заданного количества обслуживающих устройств |
||||
10 |
50 |
100 |
200 |
500 |
|
0.15 |
0,000 |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
0,25 |
0.0001002 |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
0,35 |
0.0030 |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
0,45 |
0.0110 |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
0,55 |
0.0330 |
0.0000782 |
0,0000 |
0,0000 |
0,0000 |
0,65 |
0,061 |
0.001 |
0,0000 |
0,0000 |
0,0000 |
0,75 |
0,1 |
0.011 |
0.001 |
0.0004674 |
0,0000 |
0,85 |
0,149 |
0.033 |
0.012 |
0.002 |
0,0000 |
0,95 |
0,192 |
0.079 |
0.05 |
0.028 |
0.013 |
1,00 |
0,238 |
0.132 |
0.101 |
0.086 |
0.066 |
4 Вычисление вероятности потерь (аналитическая модель)
Аналитическая модель - Первая формула Эрланга:
(2)
Результаты вычислений приведены в таблице 3.
Таблица 3 - Интенсивности исходящего трафика АТС
Удельная интенсивность нагрузки, Эрл |
Вероятность потерь для заданного количества обслуживающих устройств |
||||
10 |
50 |
100 |
200 |
500 |
|
0,15 |
3.546*10^-6 |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
0,25 |
2.157*10^-4 |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
0,35 |
2.298*10^-3 |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
0,45 |
0.01 |
2.262*10^-7 |
6.427*10^-13 |
0,0000 |
0,0000 |
0,55 |
0.029 |
3.471*10^-5 |
1.514*10^-8 |
4.06682*10^-15 |
1.40915*10^-34 |
0,65 |
0.06 |
9.936*10^-4 |
1.237*10^-5 |
2.71331*10^-9 |
5.12348*10^-20 |
0,75 |
0.1 |
8.74*10^-3 |
9.228*10^-4 |
0.0000150387 |
1.17164*10^-10 |
0,85 |
0.145 |
0.034 |
0.012 |
0.00233178 |
0.0000341177 |
0,95 |
0.191 |
0.078 |
0.049 |
0.0279682 |
0.0106363 |
1,00 |
0.214582 |
0.104787 |
0.0757005 |
0.0543524 |
0.0348478 |
4 Анализ результатов моделирования
Сравнительная характеристика результатов имитационного моделирования приведена на рисунке 3.

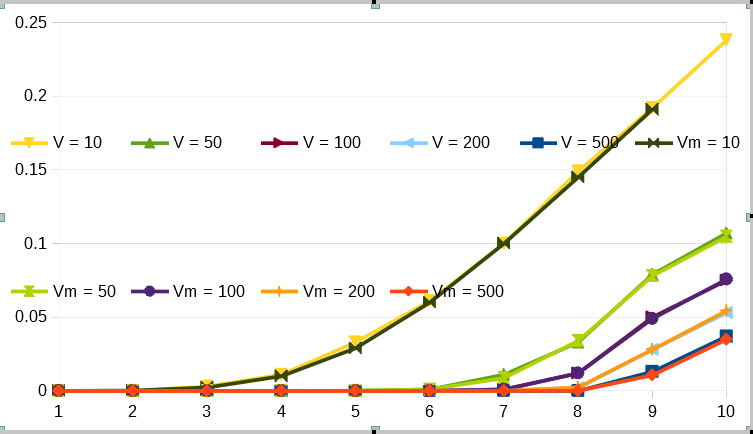

Рисунок 3 – Зависимость потерь от интенсивности нагрузки в СМО с отказами M/M/V
4 Выводы
1. Результаты оценки вероятности потерь с помощью имитационного моделирования близки к результатам оценки с помощью аналитической модели (1я формула Эрланга).
2. С ростом интенсивности трафика вероятность потерь также увеличивается.
3. При большем количестве обслуживающих устройств, удельная интенсивность нагрузки может быть выше, при той же вероятности потерь, чем группе из меньшего количества устройств. Это говорит от том, что использование одного обслуживающего устройства может быть выше при их большем количестве.
4. Максимальная абсолютная погрешность равна 0.0316476
Максимальная относительная погрешность равна 0.023969697 ~ 2.4%
