Дифманометрические уровнемеры

Дифманометрические уровнемеры позволяют измерять уровень в открытых или закрытых резервуарах. Относительно постоянный уровень жидкости в одном из колен измерительного, прибора (дифманометра), а, следовательно, и в контролируемом аппарате обеспечивается уравнительным сосудом.

Высота столба жидкости в другом колене дифманометра изменяется с изменением уровня в аппарате. Каждому значению уровня в нем отвечает некоторый перепад давления, обусловленный расстоянием по высоте между аппаратом и прибором. Если аппарат работает при атмосферном давлении, уравнительный сосуд размещают на отметке нулевого уровня, если под давлением - на высоте максимального уровня.

Рис. 46. Схема дифманометрических уровнемеров: измерение уровня в открытом резервуаре (а) и в аппарате, работающем под давлением(б).

Уровнемеры ультразвуковые

Рис. 47. Уровнемер ультразвуковой

Ультразвуковой уровнемер предназначен для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм, при температуре контролируемой среды от минус 30 до плюс 120 °С. Принцип действия ультразвукового уровнемера основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ – измеряемая среда".

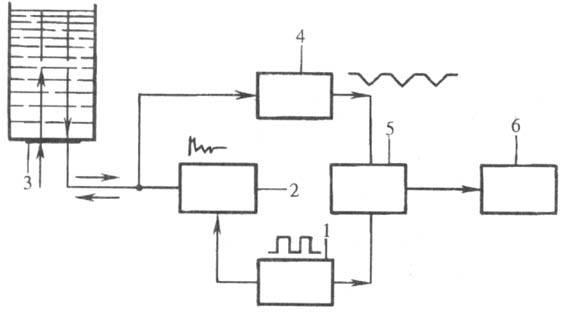

1, 2 - генераторы, соответственно: управляющий и импульсов; 3 - пьезоэлектрический излучатель; 4 - усилитель импульсов; 5 - измеритель времени; 6 - вторичный прибор.

Рис. 48. Схема ультразвукового уровнемера

Радиоизотопные уровнемеры

Такие уровнемеры применяют для измерения уровня жидкостей и сыпучих материалов в закрытых емкостях. Их действие основано на поглощении гамма-лучей при прохождении через слой вещества. В радиоизотопном уровнемере источник и приемник излучения подвешены на стальных лентах, на которых они могут перемещаться в трубах по всей высоте бака. Ленты намотаны на барабан, приводимый в движение реверсивным электродвигателем. Если измерительная система (источник и приемник гамма-лучей) расположена выше уровня измеряемой среды, поглощение излучения слабое и от приемника по кабелю на блок управления будет приходить сильный сигнал. По этому сигналу электродвигатель получит команду на спуск измерительной системы. При снижении ее ниже уровня среды поглощение гамма-лучей резко увеличится, сигнал на выходе из приемника уменьшится, и электродвигатель начнет поднимать измерительную систему.

Таким образом, положение измерительной системы будет отслеживать уровень в емкости (точнее, она будет находиться в непрерывном колебании около измеряемого уровня). Это положение в виде угла поворота ролика преобразуется измерительным устройством в унифицированный сигнал — напряжение постоянного тока U.
