Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
“ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ” (ТУСУР)
Кафедра комплексной информационной безопасности электронно-вычислительных систем (КИБЭВС)
«ОФИСНЫЕ ПРИЛОЖЕНИЯ. ПОДГОТОВКА ПРИЗЕНТАЦИЙ»
Отчет по практической работе №3
по дисциплине «ОЭВМ и ВС»
Выполнил
Студент гр. 739-1
________Климанов М. Д.
_._.__
Принял
Ассистент кафедры КИБЭВС
_______Пехов О.В.
___________________
22.10.2019
1.Введение
Цель работы:
Изучение основных методик мониторинга и диагностики состояния аппаратного обеспечения системы.
Получение диагностической информации о текущем состоянии различных компонентов системы с применением специализированных программ.
Краткая теоретическая часть:
Важнейшей характеристикой вычислительной системы является надежность. Под надежностью понимается свойство системы выполнять заданные функции, не изменяя во времени значения установленных эксплуатационных параметров, в заданных пределах, соответствующих определенным режимам и условиям эксплуатации, включающим условия использования, технического обслуживания, ремонта, хранения и транспортирования.
Если система не в состоянии выполнять свои функции, то говорят, что система отказала. В общем случае, отказом системы называется такое её поведение, которое не удовлетворяет ее спецификациям. Отказ системы может быть вызван отказом (неверным срабатыванием) каких-то ее компонентов (процессор, память, устройства ввода-вывода, линии связи или программное обеспечение).
Отказы могут быть случайными, периодическими или постоянными.
Случайный отказ называется сбоем, при повторении операции случайные отказы исчезают. Причиной сбоя может служить, например, случайная электро-магнитная помеха, резкий перепад напряжения питания и т. п.
Периодические отказы повторяются часто в течение какого-то времени, а затем могут долго не происходить. Классическим примером могут служить периодические сбои по причине плохого электрического контакта.
Постоянные (устойчивые) отказы не прекращаются до устранения их причины — разрушения диска, выхода из строя микросхемы или ошибки в программе.
По характеру проявления отказы подразделяются на византийские (система активна и может проявлять себя по-разному, даже злонамеренно) и пропажа признаков жизни. Первые распознать гораздо сложнее, чем вторые. По степени влияния на работоспособность ЭВМ или ВС различают полные
(до устранения причин отказа система полностью неработоспособна) и неполные (неработоспособна только часть системы) отказы.
По физическому характеру непосредственного проявления отказы делятся на катастрофические и параметрические. Катастрофический отказ приводит к нарушению работоспособности всей системы, параметрический — к выходу за пределы нормы всех или части параметров системы.
Для предотвращения отказов системы могут применяться различные методы повышения надежности. Все методы повышения надежности для технических средств в зависимости от области их применения обычно делят на три группы: производственные, схемно-конструкторские и эксплуатационные.
Производственными считаются методы, определяющие пути повышения надежности в процессе создания элементов ЭВМ и ВС. К ним обычно относят:
получение однородной продукции;
стабилизацию технологии;
анализ дефектов и механизмов отказов;
исключение известных видов отказов;
разработку методов испытаний. Определение зависимостей показателей надежности от интенсивности внешних воздействий;
проведение ускоренных испытаний и тренировки изделий;
повышение культуры производства;
контроль качества изделий на всех участках технологического процесса.
Схемно-конструкторские методы повышения надежности используются инженерами-разработчиками на стадии проектирования ЭВМ и ВС:
выбор подходящих уровней нагрузки;
унификацию элементов и узлов. Входной контроль элементов и узлов;
разработку схем с широкими допусками на отклонение параметров
резервирование;
контроль работы оборудования и введение избыточности по времени;
использование корректирующих кодов.
Эксплуатационные методы обеспечивают повышение надежности за счет организации технического обслуживания ЭВМ и ВС:
сбор информации по надежности ЭВМ и ВС;
коррекцию рабочих режимов ЭВМ и ВС;
проведение профилактических мероприятий;
обучение обслуживающего персонала.
2.Ход работы
Запустите программу CPU-Z
На вкладке CPU определите:
модель процессора
технологический процесс по которому изготовлен ваш процессор;
структуру и размер КЭШ-памяти процессора;
На вкладке Mainboard определите модель северного моста чипсета;
модель южного моста чипсета;
На вкладке Memory определите:
тип установленных модулей ОЗУ;
общий объем установленного ОЗУ;
используемый режим канальной работы памяти;
Зафиксируйте в отчете определенные вами параметры.
Запустите программу HWiNFO
В окне System Summary определите:
модель процессора
технологический процесс по которому изготовлен ваш процессор;
структуру и размер КЭШ-памяти процессора;
модель северного моста чипсета;
модель южного моста чипсета;
тип установленных модулей ОЗУ;
общий объем установленного ОЗУ;
используемый режим канальной работы памяти;
Зафиксируйте в отчете определенные вами параметры работы CPU-Z.
Запустите программу HDDScan.
2.1 Тестирование с использованием программы CPU-Z

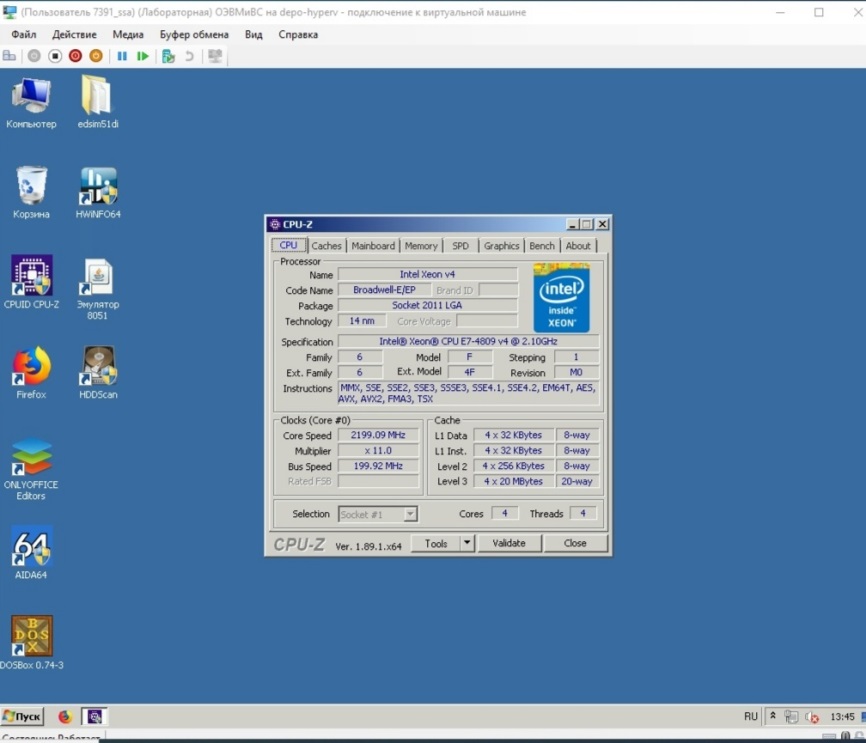

Рисунок 2.1.1 «Вкладка CPU программы CPU-Z»
Рисунок 2.1.2 «Вкладка Memory программы CPU-Z»
Рисунок 2.1.3 «Вкладка Mainboard программы CPU-Z»
модель процессора –– Intel Xeon v4
технологический процесс процессора –– 14nm
структура и размер КЭШ-памяти процессора
L1 Data – 4x32 KBytes 8-way
L1 Inst. – 4x32 KBytes 8-way
Level 2 – 4x256 KBytes 8-way
Level 3 – 4x20 MBytes 20-way
модель северного моста чипсета –– Intel i440BX/ZX
модель южного моста чипсета –– Intel 82371AB (PIIX4)
тип установленных модулей ОЗУ – EDO
общий объем установленного ОЗУ – 4 GBytes
используемый режим канальной работы памяти – Single-Channel
2.2 Тестирование с использованием программы HWiNFO
Рисунок 2.2.1 «главное окно программы HWiNFO»
Рисунок 2.2.2 «доступные для мониторинга сенсоры программы HWiNFO»
Рисунок 2.2.3 «Тестирование с использованием программы HWiNFO»
модель процессора – Intel Xeon - 2100
технологический процесс по которому изготовлен процессор – 14nm
структура и размер КЭШ-памяти процессора – 4x32+4x32+4x256+20M
модель северного моста чипсета – Intel i440BX/ZX
модель южного моста чипсета – Intel 82371AB (PIIX4)
тип установленных модулей ОЗУ – EDO
общий объем установленного ОЗУ – 4GB
используемый режим канальной работы памяти – Single-Channel
температура процессора:
Core #0 – 51 C
Core #1 – 45 C
Core #2 – 45 C
Core #3 – 43 C
2.3 Тестирование с использованием программы HDDScan
Рисунки 2.3 «Тестирование с использованием программы HDDScan»
В конце тестирования программой HDDScan, мы получили данный результат:
<5ms – 496630
<10ms – 11686
<20ms – 9897
<50ms – 5268
<150ms – 779
<500ms – 28
>500ms – 0
Bads – 0
3. Заключение
В процессе выполнения практической работы были освоены навыки работы с основными методиками мониторинга и диагностики состояния аппаратного обеспечения системы и получение диагностической информации о текущем состоянии различных компонентов системы с применением специализированных программ.
Был написан отчет согласно Образовательному Стандарту ТУСУР 01 – 2013.
Томск 2019
