Лабораторная работа №5

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ КЫРГЫЗСКОЙ РЕСПУБЛИКИ

КЫРГЫЗСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ

УНИВЕРСИТЕТ ИМ. И. РАЗЗАКОВА

Лабораторная работа

Бишкек 2023

Задание №1

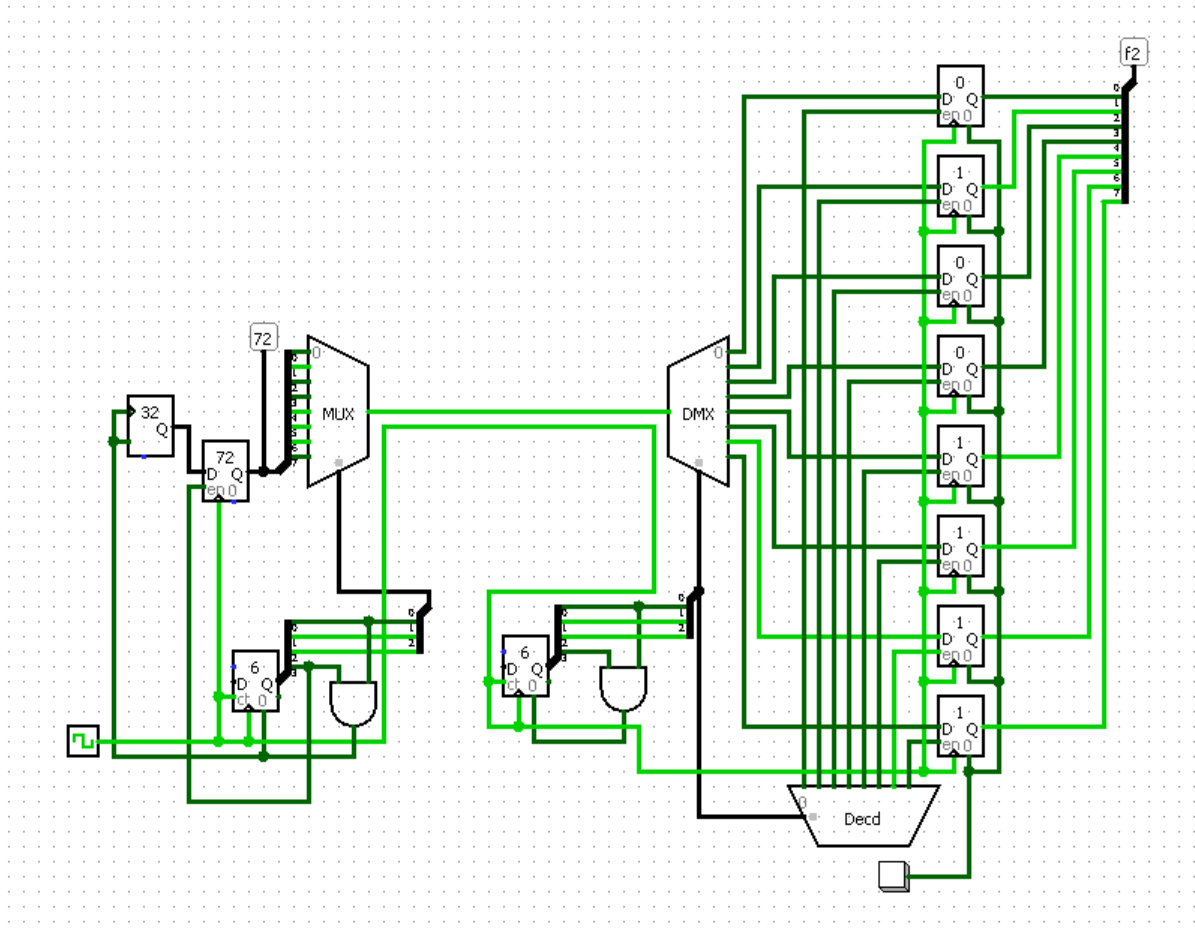

Спроектировать схему для решения следующей задачи. Необходимо иметь возможность передавать последовательность 8-разрядных значений по одному проводу (плюс провод для передачи синхронизирующих импульсов), то есть нужно производить мультиплексирование сигнала.

Задание №2

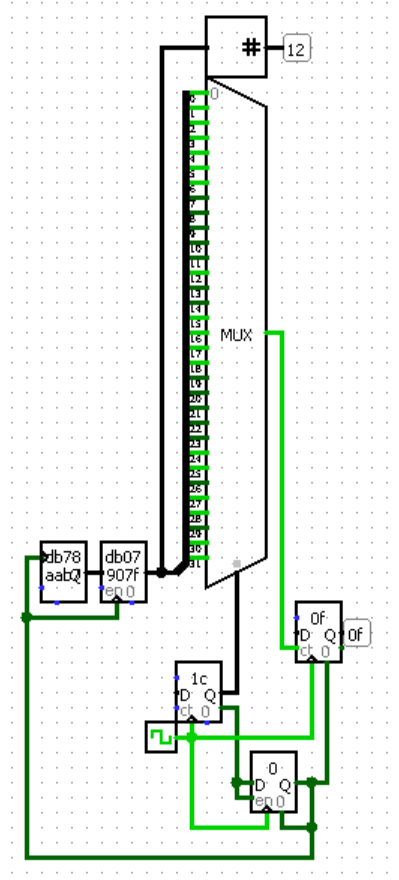

Спроектировать устройство, поведение которого описано в таблице 3.8. Все устройства должны выполнять свою задачу потактово. Вариант определяется по последней цифре номера студента в списке группы. Все регистры имеют разрядность 32 бита. Вариант 7. Находит количество единиц в двоичном представлении

значения регистра, потактово перебирая биты значения.

Задание №3

Спроектировать в виде отдельной схемы реализацию шины; в неё также должен быть включен первый вариант устройства управления тактовыми импульсами.

Шина
