Оглавление

1. Назначение теплоизоляции в ограждающих конструкциях холодильника. 3

2. Требования, предъявляемые к теплоизоляционным материалам. 4

3. Классификация теплоизоляционных материалов. 5

4. Назначение, предъявляемые требования к паро- и гидроизоляционным материалам. 6

5. Классификация паро- и гидроизоляционных материалов. 7

6. Определение толщины теплоизоляционного слоя ограждающих конструкций холодильника. 8

7. Определение толщины теплоизоляционного слоя низкотемпературных трубопроводов по нормированной плотности теплового потока. 9

8. Определение толщины теплоизоляции трубопроводов из условия недопущения конденсации водяного пара из воздуха на наружной поверхности изоляции. 10

9. Определение толщины теплоизоляции низкотемпературных трубопроводов по заданному значению повышения температуры транспортируемого хладоносителя. 11

11. Теплопритоки в охлаждаемое помещение. Выбор наружных параметров. 13

12. Теплопритоки в охлаждаемое помещение. Правила определения площадей ограждающих конструкций. 14

13. Теплоприток, возникающий вследствие разницы температур наружного воздуха и воздуха помещения через стены, покрытия и перекрытия. 15

14. Теплоприток от разности температур через полы с обогревающим устройством на грунте. 15

15. Теплоприток от разности температур через полы без обогревающего устройства на грунте. 16

16. Теплоприток от разности температур через полы, не располагающиеся на грунте (с подвальным помещением). 16

17. Теплоприток от разности температур через полы, не располагающиеся на грунте (с проветриваемым подпольем) 16

18. Теплоприток от солнечной радиации 17

19. Теплоприток через заглубленные неизолированные стены подвальных помещений 17

20. Требования, предъявляемые к системе воздухораспределения. 18

21. Перемешивающая вентиляция. Преимущества, недостатки. 18

22. Вытесняющая вентиляция. Преимущества, недостатки. 18

23. Распределение воздуха «из-под пола». Преимущества, недостатки. 19

24. Системы непосредственного охлаждения. Достоинства, недостатки, область применения. 20

24. Системы непосредственного охлаждения. Достоинства, недостатки, область применения. 21

25. Системы охлаждения с промежуточным хладоносителем. Достоинства, недостатки, область применения. 21

26. Основы выбора типа жидкого промежуточного хладоносителя. 21

27. Схема, принцип действия, достоинства и недостатки центральной СКВ с зональными воздухонагревателями. 22

28. Схема, принцип действия, достоинства и недостатки двухканальной центральной СКВ. 23

29. Схема, принцип действия, достоинства и недостатки центральной СКВ с переменным расходом воздуха. 24

30. Схема, принцип действия, достоинства и недостатки центрально-местной СКВ с эжекционными кондиционерами-доводчиками. 25

31. Схема, принцип действия, достоинства и недостатки центрально-местной СКВ с вентиляторными доводчиками. 26

32. Схема закрытой двухтрубной многозональной системы тепло-холодоснабжения доводчиков. Достоинства, недостатки, область применения. 28

33. Схема закрытой трехтрубной многозональной системы тепло-холодоснабжения доводчиков. Достоинства, недостатки, область применения. 29

34. Схема закрытой четырехтрубной многозональной системы тепло-холодоснабжения доводчиков. Достоинства, недостатки, область применения. 30

1. Назначение теплоизоляции в ограждающих конструкциях холодильника.

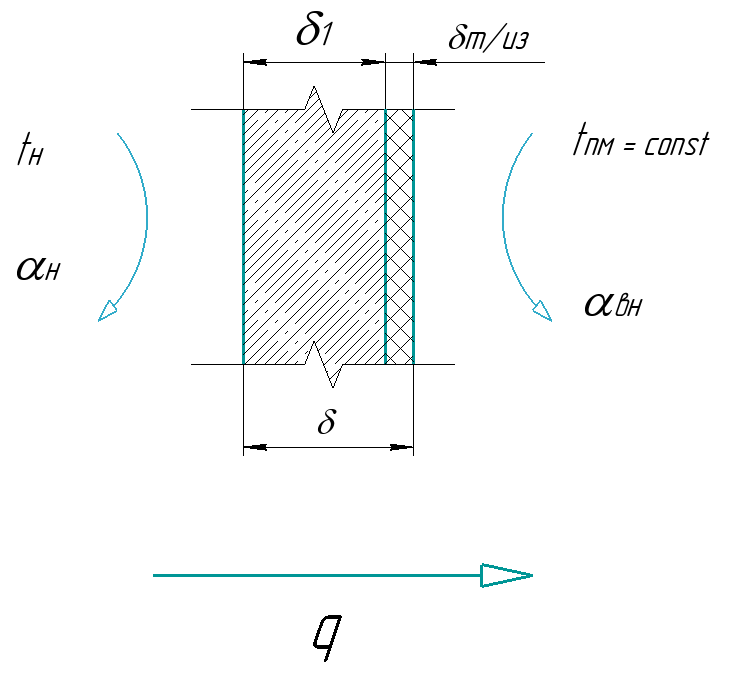

Где δ – общая толщина ограждающей конструкции, м

– толщина основного строительного слоя, м

– толщина т/из слоя, м

– наружная температура, ℃

– температура внутри помещения, ℃

– коэффициент теплоотдачи от наружной и внутренней поверхности,

При условии , будет возникать удельный тепловой поток q , направленный внутрь помещения.

Где – коэффициент теплопередачи,

Для холодильных расчетов принимается равная 23,3

зависит от приборов охлаждения установленых в камере:

• 6 – 8 – если батареи;

• 10 – 12 – если воздухоохладители.

– коэффициент теплопроводности основного слоя,

Анализируя формулы (1) и (2), можно сделать вывод, что на практике снижение количество теплоты в охлаждаемое помещение может быть достигнуто снижением , что в свою очередь достигается путем внесения в ограждающую конструкцию слоя с низким значением теплопроводности:

Назначение т/из – это уменьшение количества теплоты, проникающее в охлаждаемое помещение, либо к охлаждающей среде, находящейся в трубопроводе, сосуде, аппарате.

Для охлаждаемых помещений это приводит к снижению тепловой нагрузки на охлаждающие прибор, а следовательно, и к уменьшению требуемой мощности ХМ, что снижает капитальные и эксплуатационные затраты.

2. Требования, предъявляемые к теплоизоляционным материалам.

1. Должны обладать низким коэффициентом теплопроводности:

В реальности т/из материал – это капиллярно пористые тела, т.е. они состоят их каркаса твердого вещества образующего оболочку пор и воздуха или другого газа заполняющего эти поры.

Применимые к большинству т/из материалов понятие коэффициента теплопроводности носит условный характер, т.к. теплота переносится «чистой» теплопроводностью между газами, но и конвекций, и излучением.

Размер пор должен носить оптимальный характер, при котором всеми тремя способами будет передаваться оптимальное количество теплоты.

Пористость характеризирует оптимальное соотношения объемной массы т/из к плотности материала:

Где – плотность материала,

– объемная масса т/из слоя.

Пористость для т/из материала должна быть от 50% до 99%

В соответствии с ТКП 45-3.02-151-2009 «Здания холодильников, строительные норма проектирования «..» » т/из материал должны иметь

2.  Должны иметь малую гигроскопичность и водопоглощение.

Гигроскопичность – свойство поглощать водяной пар.

Увлажнение т/из материала приводит к:

1. Ухудшение теплозащитных свойств ( воды = 0,58 Вт/м К, что в 25 раз больше, чем у воздуха)

2. Не исключено замерзание в порах ( льда = 2,2 Вт/м К, что в 4 раза выше воды, в 100 раз больше, чем у воздуха)

3. Содержаний влагу материал подвергается гниению.

4. Замершая влага под воздействием расширения разрушает материал.

Различают массовую и объёмную влажность материала:

Массовая влажность, Х:

Где – масса влаги в материале;

– масса материала сухого.

Объёмная влажность (w)

Где – объёмнность влажного материала

– объёмная маса

Для органических материалов: – для положительных температур

– для отрицательных температур

Для неорганических материалов: – для положительных температур

– для отрицательных температур

3. Должно быть температуро- и морозостойкость.

4. Не должны быть горючими и само возгораемыми.

5. Должны быть химически инертными по отношению к тем материалам, с которыми буду контактировать.

6. Материалы не должны иметь и воспринимать запах.

7. Должны иметь достаточную механическую прочность.

8. Должны иметь способность не привлекать и противостоять грызунам.

9. Должны быть удобны для монтажа, транспортировки и ремонта.

10. Безвредны для человека, окружающей среды при монтаже и эксплуатации.

11. Должны быть дешевыми и меть большой срок службы.
