Задание 2.3.8 New pt

Часть 1

Шаг 1, 2 и 3 (Рис 19)

Устанавливаем 2960 перетаскивая его на стойку, питание уже включено.

Устанавливаем настольный компьютер и включаем питание.

Подключаем консольный кабель в порт RS 232 на компьютере и в порт консоль на коммутаторе 2960

Рис 19 Подключение устройств

Часть 2

Шаг 1

Отображаем версию IOS на коммутаторе (Рис 20)

Рис 20 Версия

Шаг 2

Настаиваем часы на определенное время и дату (Рис 21)

Рис 21 Настраиваем часы

Часть 3

Шаг 1

Устанавливаем маршрутизатор 4321 перетаскивая его в стойку, включаем питание

Шаг 2

Устанавливаем ноутбук и включаем его.

Шаг 3

Подключаем маршрутизатор и ноутбук с помощью кабеля USB

Шаг 4

Настраиваем программу эмуляции, чтобы установить сеанс консоли с коммутатором.

Для этого на ноутбуке заходим в терминал и нажимаем enter (Рис 22)

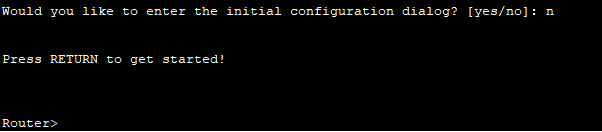

Рис 22 Консольная строка подключенного роутера

Рис 23 Проверка результатов работы

Выводы:

В ходе лабораторной работы №1 мы научились пользоваться программой Cisco Packet Tracer, собирать простейшие сети, соединять вычислительные и сетевые устройства между собой и осуществлять настройку сетевых устройств.
