Часть 1. Регистрация задержки сети с помощью команды ping

В первой части нам нужно вычислить задержку сети при обращении к нескольким веб-сайтам, расположенным в разных странах. Эту процедуру можно использовать в корпоративной сети предприятия для определения базового уровня производительности.

Шаг 1. Проверили подключение. (Рис. 31)

Для проверки подключения отправили следующие эхо-запросы с помощью команды ping на веб-сайты регионального интернет-регистратора (Regional Internet Registry, RIR):

C:\Users\User1> ping www.lacnic.net

C:\Users\User1> ping www.afrinic.net

C:\Users\User1> ping www.apnic.net

Рис. 31. Отправляем эхо запросы

Шаг 2. Выполнили сбор сетевых данных.

C:\Users\User1> ping –n 25 www.lacnic.net > lacnic.txt

C:\Users\User1> ping –n 25 www.afrinic.net > afrinic.txt

C:\Users\User1> ping –n 25 www.apnic.net > apnic.txt

Шаг 3. Проверили собранные данные. (Рис. 32-34)

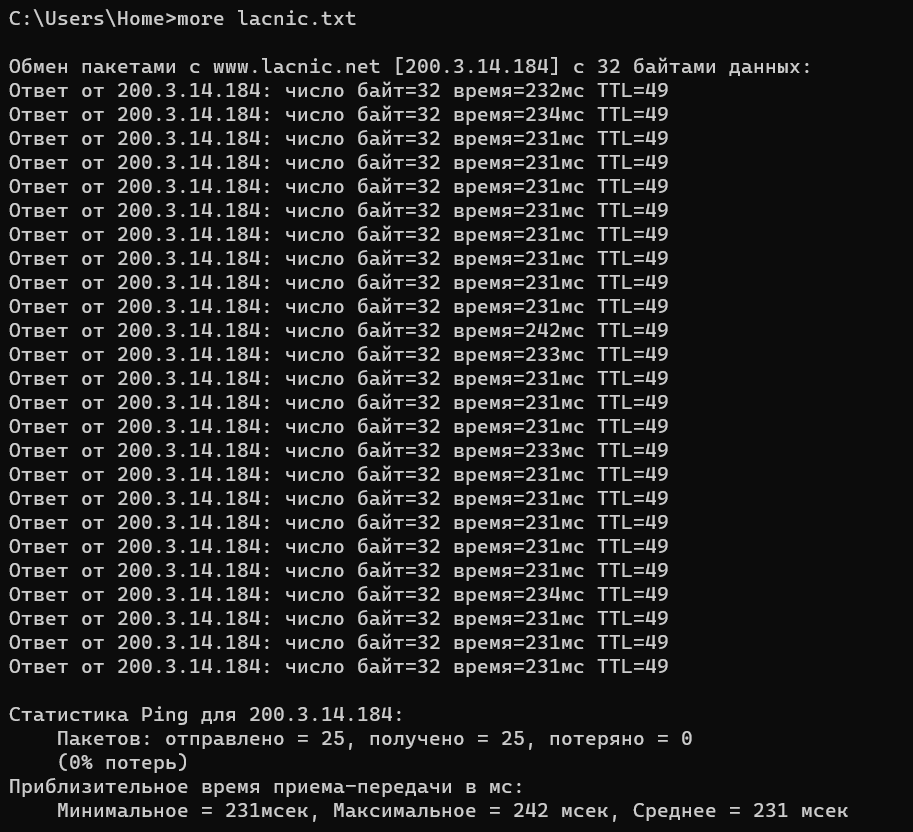

Рис. 32. Данные lancnic

Рис. 33. Данные afrinic

Рис. 34. Данные apnic

Часть 2. Регистрация задержки сети с помощью команды traceroute (Рис. 35-36)

В зависимости от зоны охвата вашего интернет-провайдера и расположения узлов источника и назначения отслеживаемые маршруты могут пересекать множество переходов и сетей. Для определения задержки сети можно также использовать команды traceroute. В части 2 команда tracert применяется для отслеживания пути к тем же узлам назначения, что и в части 1. Tracert — версия команды traceroute для Windows.

Для трассировки маршрута команда tracert использует пакеты с сообщением ICMP TTL Exceed (Время жизни пакета превышено) и эхо-ответы ICMP.

Шаг 1. Использовали команду tracert и сохранили полученные результаты в текстовые файлы.

Рис. 35. Tracert apnic

Рис. 36. Trancert lacnic, afrinic

Часть 3. Расширенная команда traceroute (Рис. 37)

a. Обратное разрешение имен (получение имени домена по IP-адресу) может приводить к задержкам в получении результатов tracert и к неточности результатов. Чтобы команда tracert не пыталась выполнить обратное разрешение IP-адресов переходов, указали параметр –d в командной строке tracert:

C:\Users\User1> tracert –d www.lacnic.net > lacnic.txt

CC:\Users\User1> tracert –d www.afrinic.net > afrinic.txt

C:\Users\User1> tracert –d www.apnic.net > apnic.txt

Рис. 37. Trancert -d

Чем отличаются результаты команды tracert при добавлении параметра –d? - tracert –d не преобразует IP-адреса в имена хостов.

Вопросы для повторения

1. Результаты использования команд tracert и ping могут дать важную информацию о задержке сети. Что необходимо для того, чтобы получить точную картину основных данных по задержкам сети? - Вам потребуется провести тщательный анализ задержки в последующие дни и в разные периоды дня.

2. Как можно использовать полученные основные показатели? - Вы можете сравнить базовые данные с текущими данными, чтобы определить, изменилось ли время отклика сети. Этот анализ может помочь в устранении неполадок в сети и планировании обычной передачи данных в непиковые часы.

Задание 17.7.6

Рис. 38. Топология и адресация задания

Поочередно переключаем кабель Console на устройства, указанные в топологии, так как нам необходимо настроить параметры, указанные ниже. Копируем текст и вставляем в terminal. (Рис. 39-40)

Рис. 39. Предварительная настройка S1

Рис. 40. Предварительная настройка S1, R1, ISP

Выявление неполадок:

Ошибка 1 (Рис. 41-43)

Рис. 41.Отключен vlan1

Рис. 42. Включили vlan1

Рис. 43. Устранили ошибку

Ошибка 2 (Рис. 44-49)

Рис. 44. Найденная ошибка

Рис. 45. Интерфейс 5 отключен

Рис. 46. Нашли возможную ошибку

Рис. 47. Загуглили как это исправить

Рис. 48.Решение проблемы

Рис. 49. Проверка решения

Ошибка 3 (Рис. 50-53)

Рис. 50. Нашли 3 проблему

Рис. 51. Нашли ошибку

Рис. 52. Исправили адресацию

Рис. 53. Проверили исправленную ошибку

Ошибка 4 (Рис. 54-57)

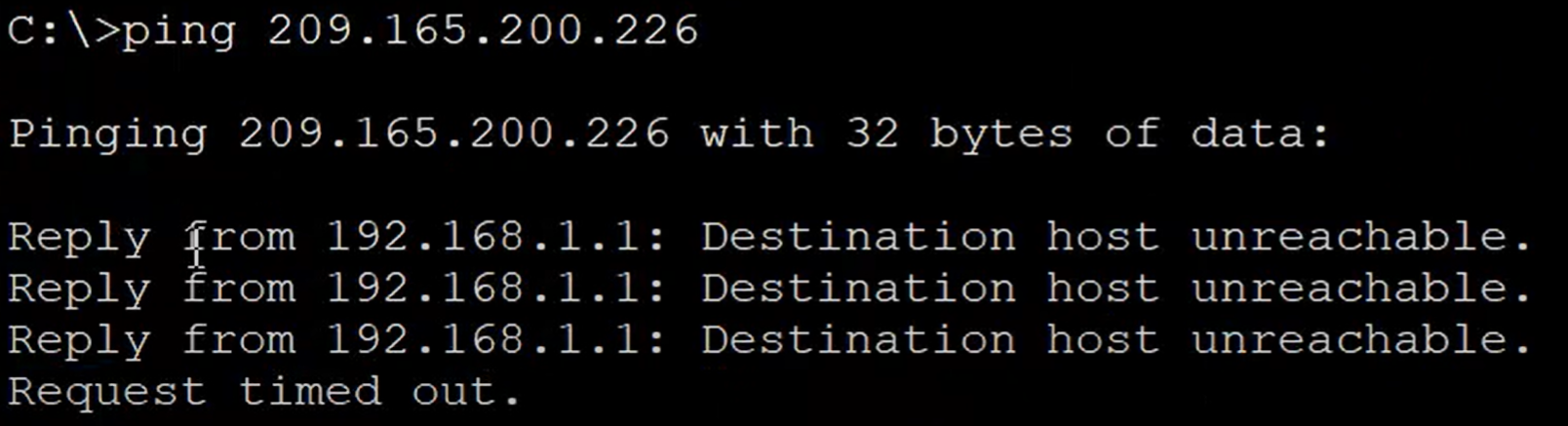

Рис. 54. Выявили 4 ошибку

Рис. 55. Нашли причину ошибки

Рис. 56. Исправили ошибку

Рис. 57. Проверили исправления

Ошибка 5 (Рис. 58-61)

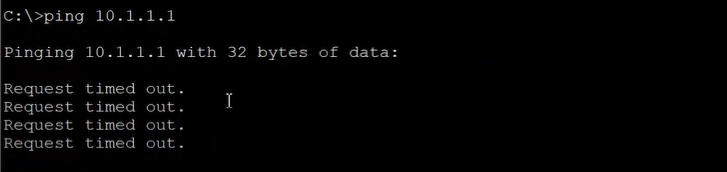

Рис. 58. Выявили последнюю ошибку

Рис. 59. Нашли её причину

Рис. 60. Исправили шлюз по умолчанию

Рис. 61. Проверили эхо запросом

Вывод:

В ходе лабораторной работы №10 были зарегистрированы задержки сети с помощью команды ping; были зарегистрированы задержки сети с помощью команды traceroute. А также выявлены неполадки сети, реализованы изменения в ней, проведена проверка её полной функциональности. Была разобрана, настроена и проверена небольшая сеть из напрямую связанных сегментов.
