Часть 2. Изучение поиска в dns с помощью команды nslookup на веб-сайте

a. В командной строке вводим команду nslookup. (Рис. 21)

Рис. 21. Команда nslookup

Вопрос:

Какой DNS-сервер используется по умолчанию? – XiaoQiang

b. Обращаем внимание на изменение командной строки: появился символ «больше» (>). Это командная строка nslookup. В данной командной строке можно вводить команды, относящиеся к системе DNS.

В командной строке введите ?, чтобы просмотреть список всех команд, доступных в режиме nslookup. (Рис. 22)

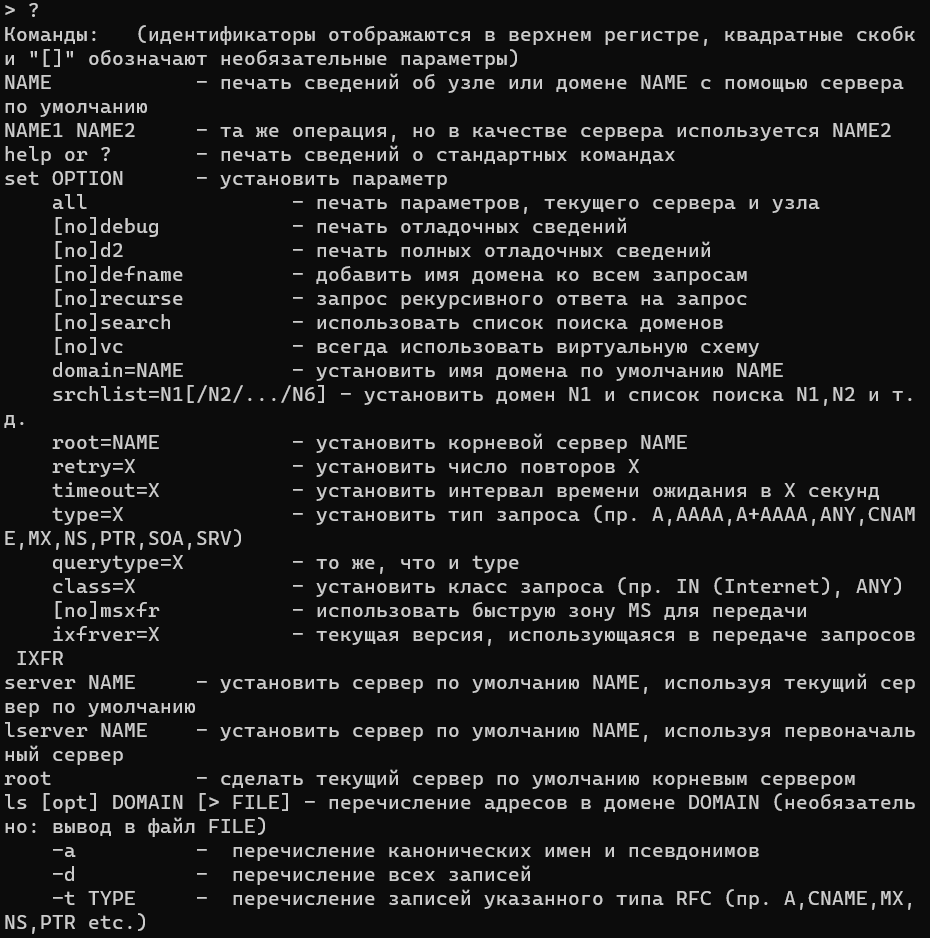

Рис. 22. Команда ?

c. В строке nslookup введите www.cisco.com. (Рис. 23)

>www.cisco.com

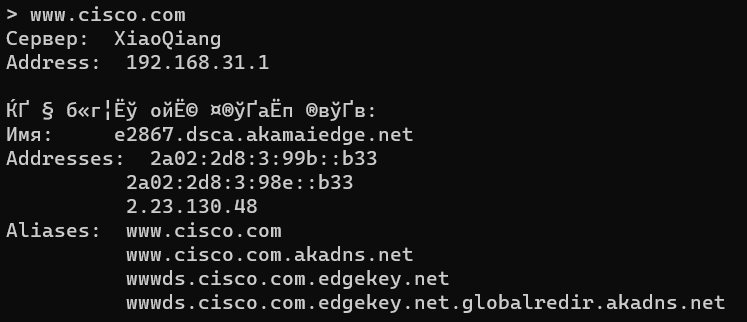

Рис. 23. Отправляем это запрос на cisco через nslookup

Вопросы:

Назовите преобразованный IPv4-адрес. – 2.23.130.48

Cisco использует зеркальные серверы, расположенные в разных странах.

Совпадает ли он с адресом из выходных данных команды ping? - Да

Под адресами, помимо IP-адреса 2.23.130.48, есть ещё адресы. Что они означают? - IPv6 (версия IP 6) IP-адреса, по которым доступен веб-сайт.

d. В командной строке nslookup вводим IP-адрес только что обнаруженного веб-сервера Cisco. С помощью команды nslookup можно узнать доменное имя IP-адреса, если URL-адрес не известен. (Рис. 24)

Рис. 24. Пингуем cisco через ip

Утилита nslookup позволяет преобразовывать доменные имена в IP-адреса, а IP-адреса — в доменные имена.

Вопрос:

Пользуясь утилитой nslookup, записываем IP-адреса, связанные с веб-сайтом www.google.com. (Рис. 25)

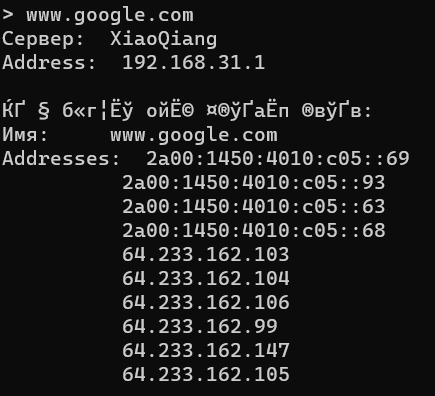

Рис. 25. Адреса google

Часть 3. Изучение поиска в dns с помощью команды nslookup на почтовых серверах

a. В командной строке nslookup вводим set type=mx, чтобы с помощью команды nslookup определить почтовые серверы.

> set type=mx

b. В строке nslookup вводим cisco.com. (Рис. 26)

Рис. 26. Почтовые сервера cisco

Основным принципом сетевой архитектуры является резервирование (настройка сразу нескольких почтовых серверов). В случае если один из почтовых серверов недоступен, компьютер, выполняющий запрос, попытается обратиться ко второму серверу. Администраторы электронной почты устанавливают очередность обращения к почтовым серверам с помощью параметра MX preference. Сначала запрос отправляется на почтовый сервер, для которого указано наименьшее значение MX preference.

Исходя из приведенных выше результатов, какой почтовый сервер будет запрошен первым при отправке электронного сообщения на cisco.com? -alln-mx-01.cisco.com

c. В командной строке утилиты nslookup вводим команду exit, чтобы вернуться к обычной командной строке компьютера.

d. В командной строке компьютера вводим команду ipconfig /all.

Вопрос:

Запишите IP-адреса всех используемых в локальной сети DNS-серверов. – 192.168.31.1

Вопрос для повторения

В чем состоит основное назначение DNS? - DNS в основном действует как телефонная книга для Интернета. Так DNS переводит имена в числа. Номера могут быть либо IPv4, либо IPv6.

Вывод:

В ходе первой части лабораторной работы №8 была использована трассировка ICMP для определения общего местоположения сетевых ошибок, были протестированы и восстановлены подключения IPv4 и IPv6.

Во второй части работы была подготовлена программа Wireshark к захвату пакетов, они были захвачены, найдены и изучены. Была проведена запись данных о конфигурации IP на ПК, был произведен захват запросов и ответов DNS с помощью программы Wireshark и проанализированы захваченные пакеты DNS и UDP. Также были изучены DNS-преобразования URL в IP-адрес, изучен поиск в DNS с помощью команды nslookup на веб-сайте, изучен поиск в DNS с помощью команды nslookup на почтовых серверах
