Часть 3: Сохраняем файл конфигурации

Шаг 1: Сохраняем файл конфигурации в NVRAM.

a. Мы завершили начальные настройки для R1. Теперь выполняем резервное копирование файла конфигурации в NVRAM и убеждаемся, что внесенные изменения не были потеряны при перезагрузке системы или отключении питания.

Вопросы:

Какую команду нужно ввести, чтобы сохранить конфигурацию в NVRAM? - copy running-config startup-config

Какая самая короткая и однозначная версия этой команды? - copy r s

Шаг 2: Дополнительно: сохраняем файл загрузочной конфигурации во флеш-память.

a. Проверяем содержимое флеш-памяти, выполнив команду show flash

Вопросы:

Сколько файлов хранится во флеш-памяти в данный момент? - 3

Какой из этих файлов, по вашему мнению, является образом IOS? - c1900-universalk9-mz.SPA.151-4.M4.bin

Почему вы считаете, что этот файл — образ IOS? - длина файла по сравнению с другими и .bin в конце имени файла.

в. Сохраняем конфигурацию командой copy startup-config flash

б. С помощью команды show flash убеждаемся, что файл загрузочной конфигурации теперь хранится во флеш-памяти.

Задание 10.3.4

Часть 1. Отображаем сведений о маршрутизаторе

Шаг 1. Отображаем сведения об интерфейсе на маршрутизаторе R1.

Пароль консоли — cisco.

Пароль привилегированного режима EXEC — class.

Вопросы:

a. Какая команда выводит статистику по всем интерфейсам, настроенным на маршрутизаторе? - show interfaces

b. Какая команда выводит сведения только об интерфейсе Serial 0/0/0? - show interface serial 0/0/0

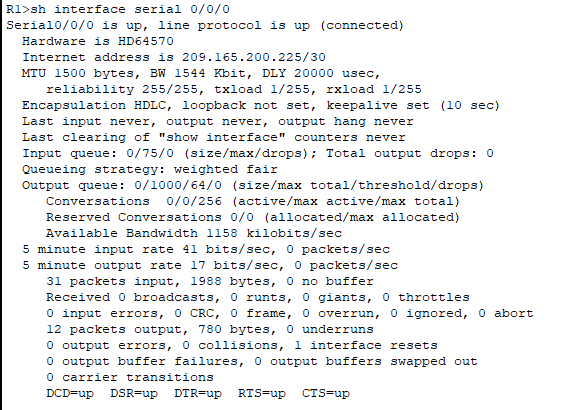

c. Вводим команду, чтобы отобразить статистику по интерфейсу Serial 0/0/0 на маршрутизаторе R1и отвечаем на следующие вопросы:

1) Какой IP-адрес настроен на маршрутизаторе R1? - 209.165.200.225/30

2) Какую пропускную способность имеет интерфейс Serial 0/0/0? – 1544 кбит

d. Вводим команду, чтобы отобразить статистику по интерфейсу GigabitEthernet 0/0, и отвечаем на следующие вопросы:

1) Какой IP-адрес на маршрутизаторе R1? - здесь не настроен IP-адрес на интерфейсе GigabitEthernet 0/0.

2) Какой MAC-адрес имеет интерфейс GigabitEthernet 0/0? - 000d.bd6c.7d01

3) Какую пропускную способность (BW) имеет интерфейс GigabitEthernet 0/0? – 1000000 кбит

Шаг 2. Отображаем сводный список интерфейсов маршрутизатора R1.

Вопросы:

a. Какая команда выводит краткую сводку по текущим интерфейсам, их состояниям и назначенным им IP-адресам? - show ip interface brief

b. Вводим команду на каждом маршрутизаторе и отвечаем на следующие вопросы:

1) Сколько последовательных интерфейсов на маршрутизаторах R1 и R2? - 2

2) Сколько интерфейсов Ethernet на маршрутизаторах R1 и R2? - R1 имеет 6 интерфейсов Ethernet, а R2 — 2 интерфейса Ethernet.

3) Являются ли все интерфейсы Ethernet на маршрутизаторе R1 одинаковыми? Нет. Имеется два интерфейса Gigabit Ethernet и 4 интерфейса Fast Ethernet. Интерфейсы Gigabit Ethernet поддерживают скорость до 1 000 000 000 бит в секунду, а интерфейсы Fast Ethernet поддерживают скорость до 1 000 000 бит в секунду.

Шаг 3. Отображаем таблицу маршрутизации на маршрутизаторе R1.

Вопросы:

a. Какая команда выводит на экран содержимое таблицы маршрутизации? - show ip route

b. Вводим команду на маршрутизаторе R1 и отвечаем на следующие вопросы:

1) Сколько в таблице подключенных маршрутов (имеют код C)? - 1

2) Какой маршрут представлен в списке? - 209.165.200.224/30

3) Каким образом маршрутизатор обрабатывает пакет, предназначенный для сети, которая отсутствует в таблице маршрутизации? - Маршрутизатор будет отправлять пакеты только в сеть, указанную в таблице маршрутизации. Если сети нет в списке, пакет будет отброшен.
