Часть 3. Анализируем процесс arp в удаленных подключениях
Шаг 1. Генерируем трафик ARP.
a. Нажимаем 172.16.31.2 и открываем окно Command Prompt (Командная строка)
b. Вводим команду ping 10.10.10.1.
c. Вводим arp –a.
Вопрос:
Какой IP-адрес имеет новая запись в таблице ARP? - 172.16.31.1
d. Выполняем команду arp -d , чтобы очистить таблицу ARP и перейти в режим моделирования.

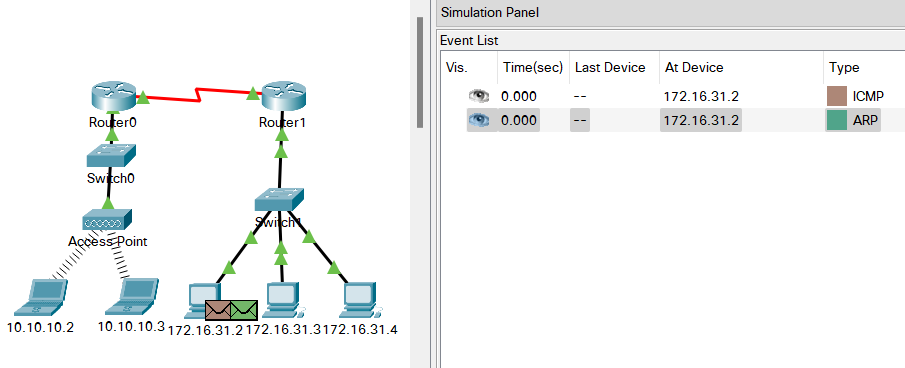

e. Повторяем команду ping для адреса 10.10.10.1.
Вопрос:
Сколько единиц данных протокола (PDU) появилось? - Два

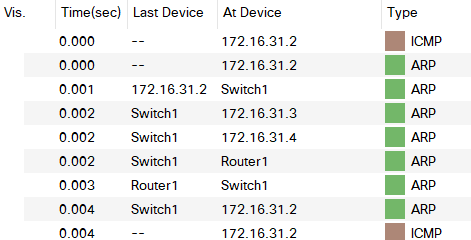

f. Нажимаем кнопку Capture/Forward (Захватить/переадресовать). Нажимаемединицу данных протокола (PDU), которая теперь находится на Switch1.
Вопрос:
Какой IP-адрес назначения ARP-запроса? - 172.16.31.2
g. IP-адрес назначения не 10.10.10.1.
Вопрос:
Почему? - Адрес шлюза интерфейса маршрутизатора хранится в конфигурации хостов IPv4. Если принимающий хост не находится в той же сети, источник использует процесс ARP для определения MAC-адреса для интерфейса маршрутизатора, выступающего в качестве шлюза.
Шаг 2. Анализируем таблицу ARP на Router1.
a. Переходим в режим реального времени. Нажмите Router1 (Маршрутизатор 1) и открываем вкладку CLI (Интерфейс командной строки)

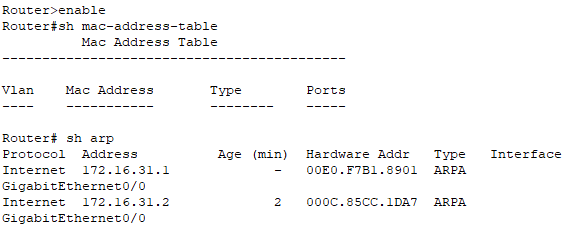

b. Входим в привилегированный режим EXEC и выполняем команду show mac-address-table.
Вопрос:
Сколько MAC-адресов в таблице? Почему? - Ноль. Эта команда означает нечто совершенно иное, чем команда switch show mac address-table.
c. Выполняем команду show arp.
Вопросы:
Есть ли запись для 172.16.31.2? - Да
Что происходит с первым эхо-запросом, когда маршрутизатор отвечает на ARP-запрос? – Сообщение: время истекло
Задание 9.3.4

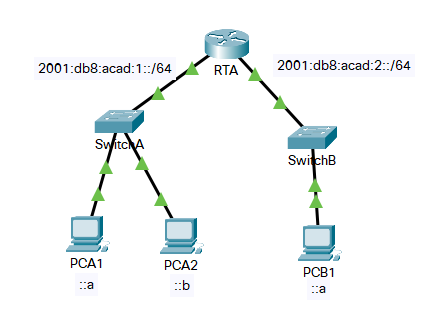

Часть 1: Обнаруживаем соседних iPv6 устройств в локальной сети
Шаг 1. Проверяем маршрутизатор на наличие любых соседей, которые он обнаружил.
a. Нажимаем на маршрутизатор RTA. Выбираем вкладку CLI и выполняем команду show ipv6 neighbors из привилегированного режима exec. Отображаются какие-то записи, поэтому удаляем их с помощью команды clear ipv6 neighbors.
б. Нажимаем на PCA1, выбираем вкладку Desktop и нажимаем на значок Command Prompt (командной строки).
Шаг 2. Переключаемся в режим моделирования для захвата событий.
в. Нажимаем кнопку Моделирование в правом нижнем углу окна Топологии Packet Tracer .
г. Нажмимае кнопку «Show All/None» в левой нижней части панели моделирования. Event List Filters – Visible Events показывает None.
д. В командной строке на PCA1 выполняем команду ping — n 1 2001:db8:acad:1::b. Это запускает процесс пингования PCA2.
е. Нажимаем кнопку Play Capture Forward , которая отображается в виде стрелки, указывающей вправо с вертикальной полоской в окне «Управление воспроизведением». В строке состояния над элементами управления воспроизведением указано «Захвачен».
ж. Нажимаем кнопку Edit (Изменить). Выбираем вкладку IPv6 вверху и устанавливаем флажки для ICMPv6 и NDP. нажимаем красный значок X в правом верхнем углу окна Редактировать фильтры ACL.
Вопрос:
Почему присутствуют ND PDU? - Чтобы отправлять пакеты проверки связи ICMPv6 на PCA2, PCA1 должен знать MAC-адрес получателя. IPv6 ND запрашивает эту информацию в сети.

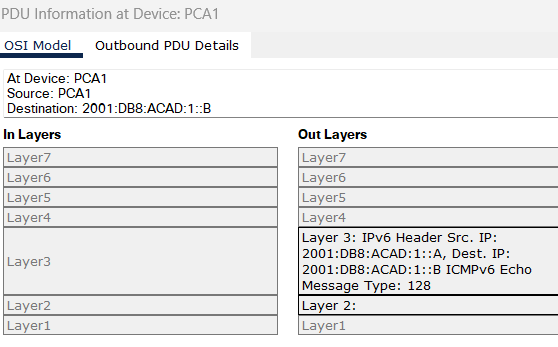

з. Нажимаем квадрат в столбце Тип для первого события, которое должно быть ICMPv6.
Вопрос:
Поскольку сообщение начинается с этого события, существует только исходящий PDU. На вкладке Модель OSI, какой тип сообщения указан для ICMPv6? - ICMPv6 Echo Message Type: 128
Нет адресации уровня 2. Нажимаем кнопку Next Layer >>, чтобы получить объяснение процесса ND (Neighbor Discovery).

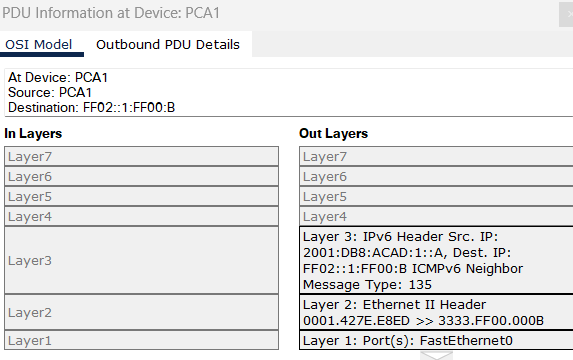

и. Нажимаем квадрат рядом со следующим событием на панели моделирования. Он на устройстве PCA1 и тип его NDP.
Вопросы:
Что изменилось в адресации уровня 3? - Адрес назначения теперь является групповым IPv6-адресом FF02::1:FF00:B.
Какие адреса уровня 2 отображаются? - Адрес источника — MAC-адрес PCA1 — 0001.427E.E8ED, а MAC-адрес назначения — 3333.FF00.000B.
Если узел не знает MAC-адрес назначения, специальный MAC-адрес многоадресной рассылки используется IPv6 Neighbor Discovery в качестве адреса назначения уровня 2.
к. Выбираем первое событие NDP в SwitchA.
Вопрос:
Есть ли разница между "In Layers" и "Out Layers" для уровня 2? - Нет. Коммутатор не изменяет информацию уровня 2, он только пересылает кадр.

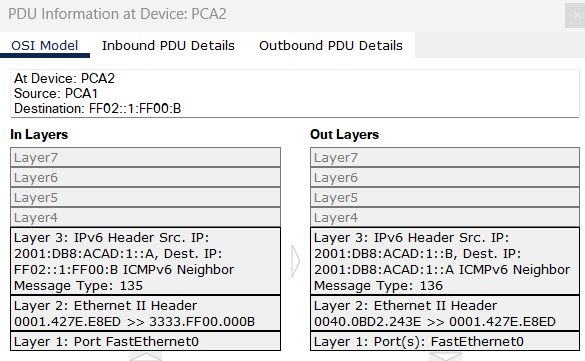

л. Выбираем первое событие NDP на PCA2. Нажимаем вкладку Outbound PDU Details (Сведения об исходящей PDU).
Вопрос:
Какие адреса отображаются для следующего?
Ethernet II DEST ADDR: 0001.427E.E8ED
Ethernet II SRC ADDR: 0040.0B02:.243E
IPv6 SRC IP: 2001:db8:acad:1::b
IPv6 DST IP: 2001:db8:acad:1::a
Вопрос:
м. Выбираем первое событие NDP на PCA2.
Почему нет Out Layers? - Адрес IPv6 не совпадает с адресом маршрутизатора, поэтому он отбрасывает пакет.
н. Нажимаем кнопку Next Layer >> до конца и читаем шаги с 4 по 7 для получения дальнейших разъяснений.
о. Нажимаем по следующему событию ICMPv6 на PCA1.
Вопрос:
Имеет ли PCA1 всю необходимую информацию для связи с PCA2? - Да, теперь он знает как IPv6-адрес назначения, так и MAC-адрес назначения PCA2.
п. Нажимаем по последнему событию ICMPv6 на PCA1. Это последнее сообщение в списке.
Вопрос:
Что такое ICMPv6 Echo MessageType? - Тип эхо-сообщения ICMPv6 — 129, эхо-ответ.
п. Нажимаем Reset Simulation на панели «Simulation». Из командной строки PCA1 повторяем ping на PCA2.
q. Нажимаем кнопку Capture Forward 5 раз, чтобы завершить процесс ping.
Вопрос:
Почему не было событий NDP? - PCA1 уже знает MAC-адрес PCA2, поэтому ему не нужно использовать Neighbor Discovery.
