Задание 7.3.7

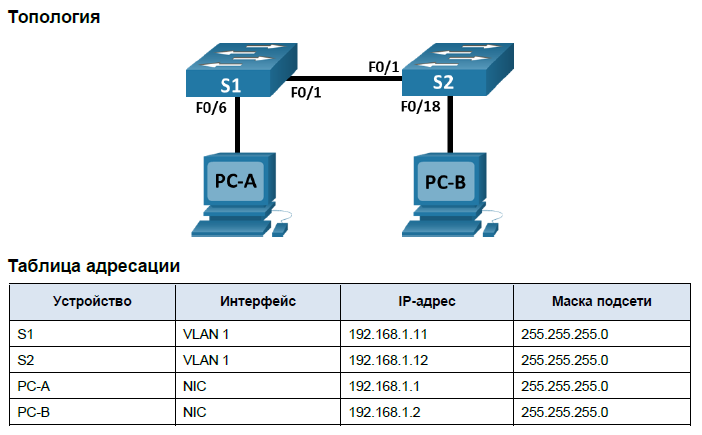

Рис. 14. Данные задания
Часть 1. Создаем и настраиваем сети
Шаг 1. Подключаем сеть в соответствии с топологией. (Рис. 15)
Рис. 15. Получившаяся топология
Шаг 2. Настраиваем узлы ПК.
Шаг 3. Выполняем инициализацию и перезагрузку коммутаторов. (Рис. 16)
Рис. 16. Инициализация и перезагрузка коммутаторов

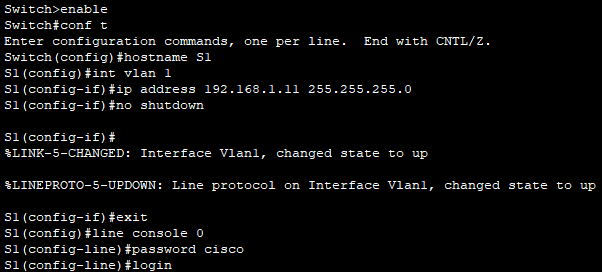

Шаг 4. Настраиваем базовые параметры каждого коммутатора. (Рис. 17, 18)
a. Настраиваем имена устройств в соответствии с топологией.
b. Настраиваем IP-адреса, как указано в таблице адресации.
c. Назначаем cisco в качестве паролей консоли и VTY.
d. Назначаем class в качестве пароля доступа к привилегированному режиму EXEC.
Рис. 17. Шаг 4.1
Рис. 18. Шаг 4.2
Часть 2. Изучаем таблицы мас-адресов коммутатора
Шаг 1. Запишите МАС-адреса сетевых устройств.

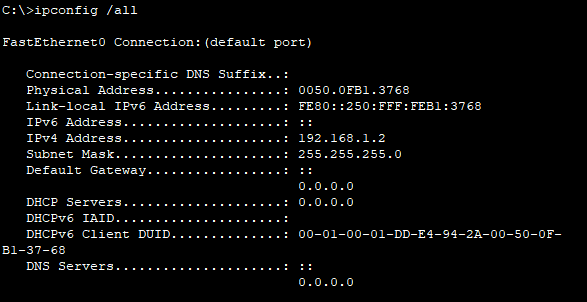

a. Открываем командную строку на PC-A и PC-B и вводим команду ipconfig /all. (Рис. 19)
Вопрос:
Назовите физические адреса адаптера Ethernet.
MAC-адрес компьютера PC-A: 00-50-56-B3-27-D6
MAC-адрес компьютера PC-B: 00-50-0F-B1-37-68
Рис. 19. Просматриваем конфигурацию

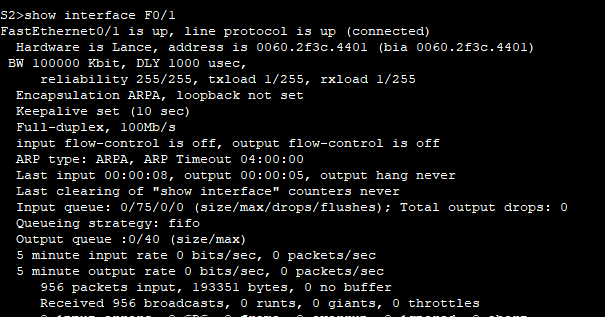

b. Подключаемся к коммутаторам S1 и S2 через консоль и вводим команду show interface F0/1 на каждом коммутаторе. (Рис. 20)
Вопросы:
Назовите адреса оборудования во второй строке выходных данных команды (или зашитый адрес — bia).
МАС-адрес коммутатора S1 Fast Ethernet 0/1: 0cd9.96e2.3d01
МАС-адрес коммутатора S2 Fast Ethernet 0/1: 0060.2f3c.4401
Рис. 20. Просматриваем интерфейсы
Шаг 2. Просматриваем таблицу МАС-адресов коммутатора.
Подключаемся к коммутатору S2 через консоль и просматриваем таблицу МАС-адресов до и после тестирования сетевой связи с помощью эхо-запросов.
a. Подключаемся к коммутатору S2 через консоль и входим в привилегированный режим EXEC.

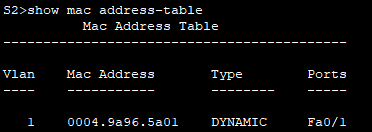

b. В привилегированном режиме EXEC вводим команду show mac address-table и нажимаем клавишу ввода. (Рис. 21)
Рис. 21. Выводим таблицу МАС-адресов
Вопросы:
Записаны ли в таблице МАС-адресов какие-либо МАС-адреса? - Коммутатор может иметь в своей таблице один или несколько MAC-адресов в зависимости от того, ввели ли учащиеся команду ping при настройке сети. Коммутатор, скорее всего, узнал MAC-адреса через порт коммутатора S1 F0/1. Коммутатор запишет несколько MAC-адресов хостов, полученных при подключении к другому коммутатору на F0/1.
Какие МАС-адреса записаны в таблице? С какими портами коммутатора они сопоставлены и каким устройствам принадлежат? Игнорируйте МАС-адреса, сопоставленные с центральным процессором. - В таблице MAC-адресов может быть записано несколько MAC-адресов, особенно MAC-адресов, полученных через порт коммутатора F0/1 S1. В приведенном выше примере MAC-адрес S1 F0/1 и MAC-адрес PC-A сопоставляются с S2 F0/1.
Если вы не записали МАС-адреса сетевых устройств в шаге 1, как можно определить, каким устройствам принадлежат МАС-адреса, используя только выходные данные команды show mac address-table? Работает ли это решение в любой ситуации? - Выходные данные команды show mac address-table показывают порт, на котором был получен MAC-адрес. В большинстве случаев это позволит определить, какому сетевому устройству принадлежит MAC-адрес, за исключением случаев, когда несколько MAC-адресов связаны с одним и тем же портом. Это происходит, когда коммутаторы подключены к другим коммутаторам и записывают все MAC-адреса устройств, подключенных к другому коммутатору.

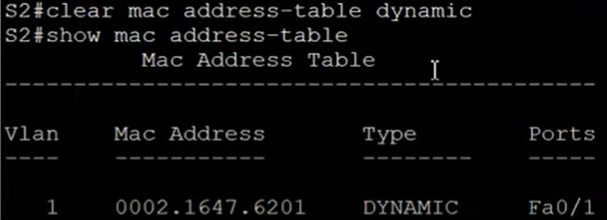

Шаг 3. Очищаем таблицу МАС-адресов коммутатора S2 и снова отображаем таблицу МАС-адресов. (Рис. 22)
a. В привилегированном режиме EXEC вводим команду clear mac address-table dynamic и нажимаем клавишу Enter.
b. Снова быстро вводим команду show mac address-table.
Рис. 22. Шаг 3
Вопросы:
Указаны ли в таблице МАС-адресов адреса для VLAN 1? – Да
Указаны ли другие МАС-адреса? - Нет
Через 10 секунд введите команду show mac address-table и нажмите клавишу ввода. Появились ли в таблице МАС-адресов новые адреса? - Нет
Шаг 4. С компьютера PC-B отправляем эхо-запросы устройствам в сети и просматриваем таблицу МАС-адресов коммутатора.
a. На компьютере PC-B открываем командную строку и еще раз вводим команду arp -a. (Рис. 23)
Рис. 23. Команда arp -a
Вопрос:
Не считая адресов многоадресной и широковещательной рассылки, сколько пар IP- и МАС-адресов устройств было получено через протокол ARP? - В кэше ARP может не быть записей, или он может иметь сопоставление IP-адреса шлюза с MAC-адресом.

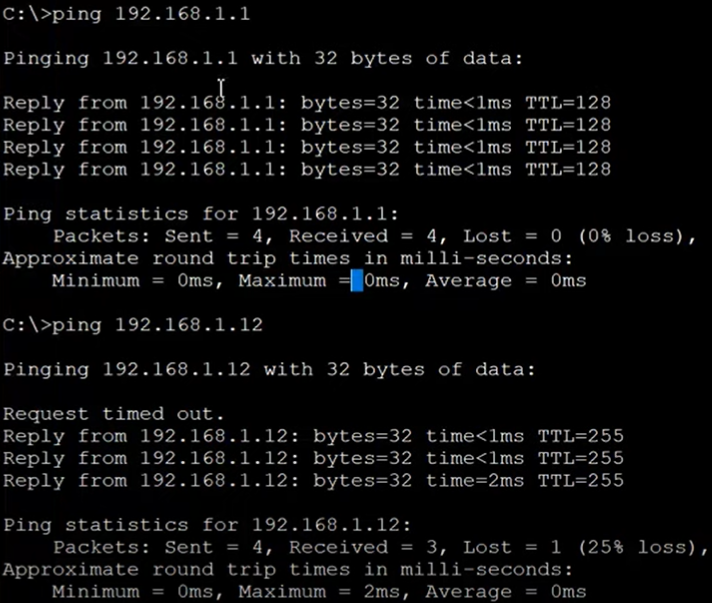

b. Из командной строки PC-B отправляем эхо-запросы на компьютер PC-A, а также коммутаторы S1 и S2. (Рис. 24)
Рис. 24. Посылаем Эхо-запросы
Вопрос:
От всех ли устройств получены ответы? Если нет, проверьте кабели и IP-конфигурации. - Да

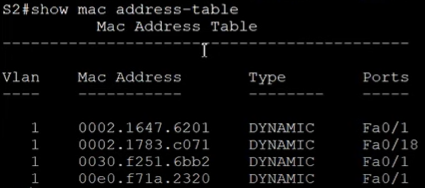

c. Подключившись через консоль к коммутатору S2, вводим команду show mac address-table. (Рис. 25)
Рис. 25. Выводим таблицу МАС-адресов
Вопрос:
Добавил ли коммутатор в таблицу МАС-адресов дополнительные МАС-адреса? Если да, то какие адреса и устройства? – Теперь входят адреса PC-B, PC-A разных подключений fastethernet.
На компьютере PC-B открываем командную строку и еще раз вводим команду arp -a. (Рис. 26)
Рис. 26. Выводим ещё раз arp -a
Вопрос:
Появились ли в ARP-кэше компьютера PC-B дополнительные записи для всех сетевых устройств, которым были отправлены эхо-запросы? - В кэше ARP на ПК-B больше записей.
Вопрос для повторения
В сетях Ethernet данные передаются на устройства по соответствующим МАС-адресам. Для этого коммутаторы и компьютеры динамически создают ARP-кэш и таблицы МАС-адресов. Если компьютеров в сети немного, эта процедура выглядит достаточно простой. Какие сложности могут возникнуть в крупных сетях? - Широковещательные рассылки ARP могут вызывать широковещательные штормы. Поскольку таблицы ARP и MAC-адресов коммутатора не аутентифицируют и не проверяют IP-адреса на MAC-адреса, было бы легко подделать устройство в сети.
Вывод
В ходе лабораторной работы №5 мы изучили поля заголовка в кадре Ethernet2; научились захватывать и анализировать кадры Ethernet с помощью программы Wireshark; научились настраивать устройства и проверять подключения; научились отображать, описывать и анализировать МАС-адреса Ethernet; научились создавать и настраивать сеть; изучили таблицы МАС-адресов коммутатора.
