Задание 2.9.1

Настраиваем устройства в соответствии с приведенными ниже требованиями. (Рис. 24)

Рис. 24. Таблица адресаций

Шаги:

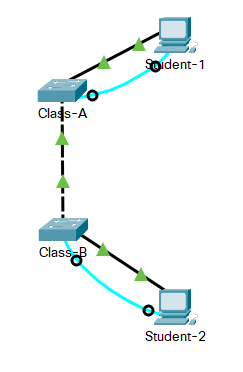

·         Используем консольное подключение для доступа к каждому коммутатору (Рис. 25)

Рис. 25. Подключаем консольные соединения

·         Задаём коммутаторам имена Class-A и Class-B (Рис. 26)

Рис. 26. Задаём имена

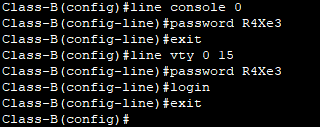

·         Используем пароль R4Xe3 для всех линий. (Рис. 27)

Рис. 27. Устанавливаем пароль

·         Используем скрытый пароль C4aJa. (Рис. 28)

Рис. 28. Устанавливаем скрытый пароль

·         Шифруем все незашифрованные пароли. (Рис. 29)

Рис. 29. Шифруем пароли

·    Ставим сообщение дня (MOTD). (Рис. 30)

Рис. 30. MOTD

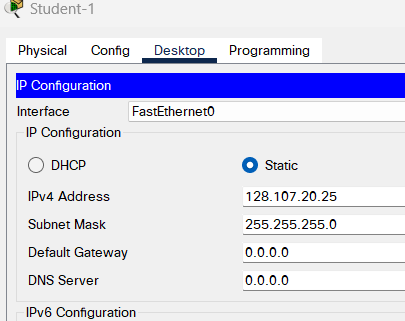

·         Настраиваем адресацию для всех устройств в соответствии с таблицей адресации. (Рис. 31, 32)

Рис. 31. IP для компьютеров

Рис. 32. IP для коммутаторов

·         Сохраняем настройки. (Рис. 33)

Рис. 33. Сохранение настроек

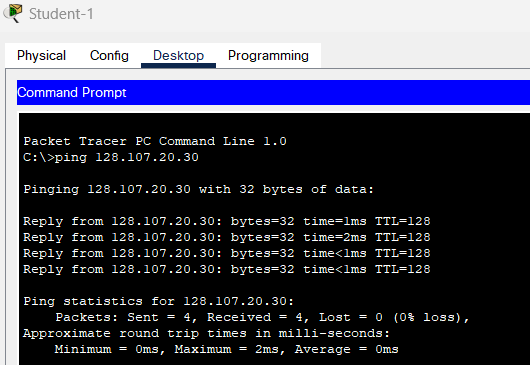

··         Убеждаемся в наличии соединения между всеми устройствами. (Рис. 34)

Рис. 34. Отправляем эхо-запрос

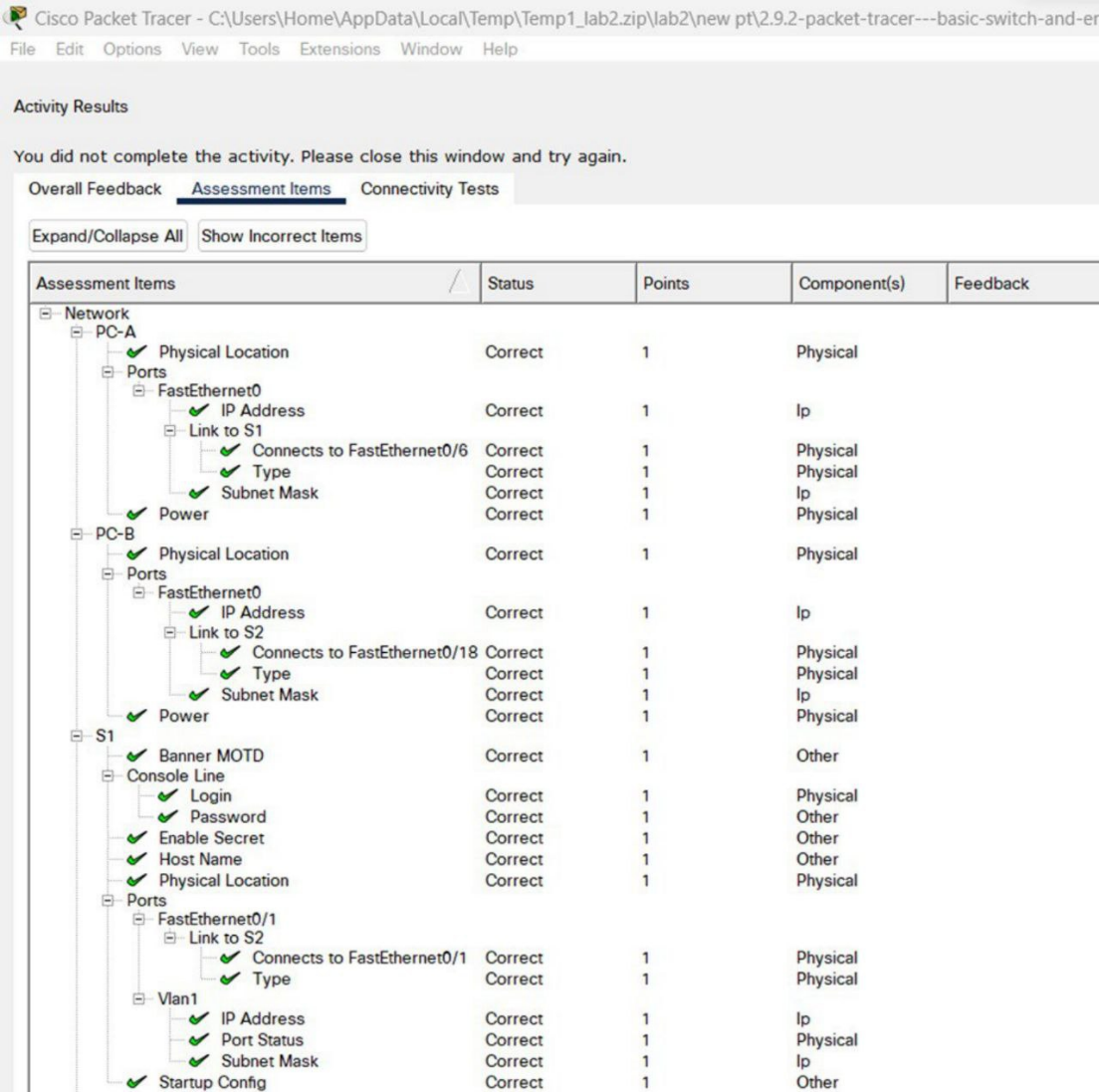

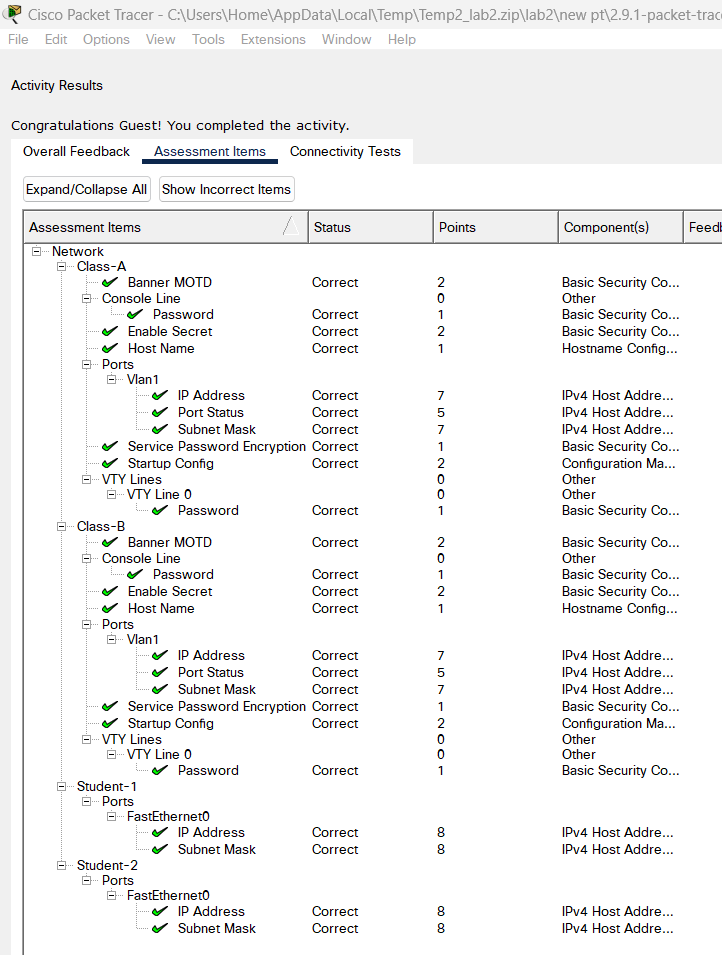

Рис. 35. Проверка результатов задания

Задание 2.9.2

Шаг 1.

Настраиваем топологию сети (Рис. 36)

a. Включаем устройства.

b. Соединяем два коммутатора.

c. Подключаем компьютеры к соответствующим коммутаторам.

d. Осматриваем сетевые подключения.

Рис. 36. Устанавливаем оборудование

Шаг 2.

Настраиваем узлы ПК

а. Настраиваем информацию статического IP-адреса на ПК в соответствии с таблицей адресации. (Рис. 37)

Рис. 37. Устанавливаем ip

b. Проверяем настройки ПК и подключения. (Рис. 38, 39)

Рис. 38. Проверка настроек пк

Рис. 39. Проверка настроек подключения

Шаг 3.

Настраиваем и проверяем основных параметров коммутатора (Рис. 40, 41)

a. Подключаемся к коммутатору через консоль. Входим в режим глобальной конфигурации.

Откройте окно конфигур

b. Настраиваем имя устройства в соответствии с таблицей адресации.

c. Запрещаем нежелательный поиск в DNS.

d. Вводим локальные пароли. Для перехода в пользовательский режим EXEC используеим пароль

cisco, а для перехода в привилегированный режим EXEC — пароль class.

e. Настраиваем и включаем SVI в соответствии с таблицей адресации.

f. Вводим логин MOTD баннер, чтобы предупредить о несанкционированном доступе.

g. Сохраняем конфигурацию.

h. Отображаем текущую конфигурацию.

i. Отображаем версию IOS и другую информацию о коммутаторе.

j. Отображаем состояние подключенных интерфейсов коммутатора. Закрываем окно настройки.

k. Настраиваем коммутатор S2.

m. Проверяем связь

n. Пинги успешны

Рис. 40. Проверка шага 3

Рис. 41. Проверка шага 3

Задание 2.9.2 pdf

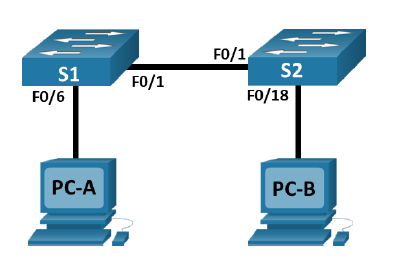

Рис. 42. Рабочая топология

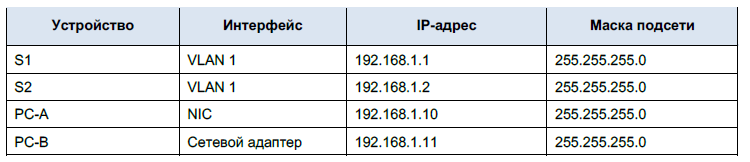

Рис. 43. Таблица адресации

.

Шаг 1.

Настраиваем топологию сети

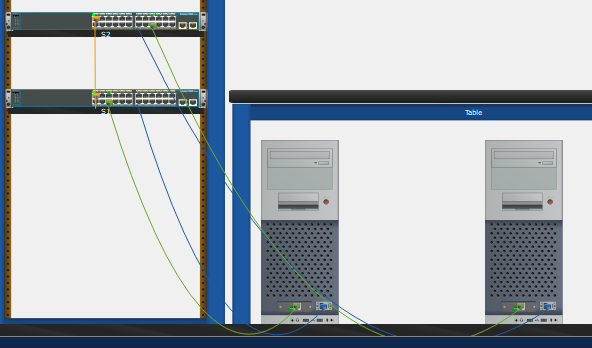

Мы соединили устройства кабелями в соответствии с топологией сети (Рис 44)

a. Включили устройства.

b. Соединили два коммутатора.

c. Подключили компьютеры к соответствующим коммутаторам.

d. Подключили консольные кабели

Рис. 44. Получившаяся топология

Шаг 2.

Настраиваем узлы ПК

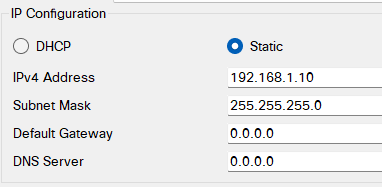

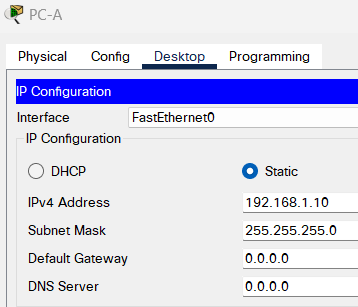

a. Настроили информацию статического IP-адреса на ПК в соответствии с таблицей адресации (Рис. 45)

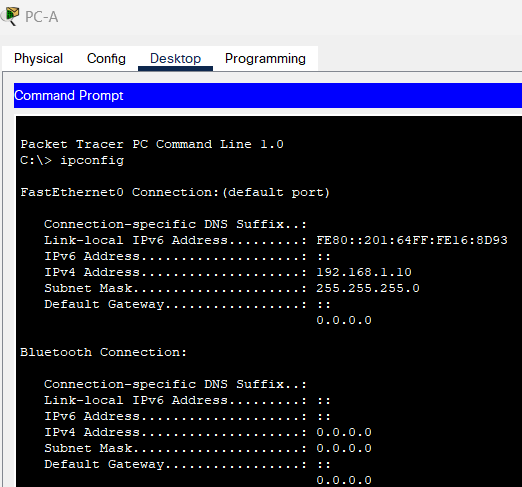

b. Проверили настройки ПК (Рис. 46) и подключения. (Рис. 47)

Рис. 45. Настроили IP

Рис. 46. Проверили настройки

Рис. 47. Проверили подключения

Шаг 3.

Настраиваем и проверяем основные параметры коммутаторов

a. Подключились к коммутатору через консоль. (Рис 44) Вошли в режим глобальной конфигурации через команду enable (Рис 48)

Откройте окно конфигурации

b. Настроили имя устройства в соответствии с таблицей адресации. (Рис. 48)

Рис. 48. Настраиваем имя устройства

c. Запретили нежелательный поиск в DNS. (Рис. 49)

Рис. 49. Запрет DNS

d. Ввели локальные пароли. Для перехода в пользовательский режим EXEC использовали пароль cisco, а для перехода в привилегированный режим EXEC — пароль class. (Рис. 50)

Рис. 50. Локальные пароли

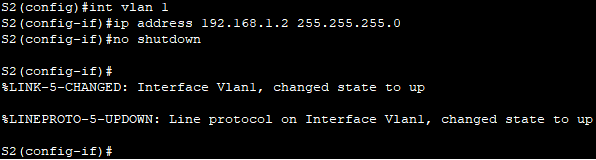

e. Настроили и включили SVI в соответствии с таблицей адресации. (Рис. 51)

Рис. 51. Настроили коммутаторы

f. Ввели логин MOTD баннер, чтобы предупредить о несанкционированном доступе. (Рис. 52)

Рис. 52. Установили баннер

g. Сохранили конфигурацию. (Рис. 53)

Рис. 53. Сохранили конфигурацию

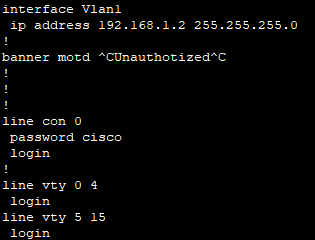

h. Отобразили текущую конфигурацию. (Рис. 54, 55)

Рис. 54. Конфигурация начало

Рис. 55. Конфигурация конец

i. Отобразили версию IOS и другую информацию о коммутаторе. (Рис. 56)

Рис 56 Версия IOS

j. Отобразили состояние подключенных интерфейсов коммутатора. (Рис. 57)

Рис. 57.Состояние интерфейсов

k. Настроили так же коммутатор S2.

l. Записали состояние указанных интерфейсов в таблицу ниже.

Интерфейс	S1 Status	S1 Protocol	S2 Status	S2 Protocol
F0/1	Up	Up	Up	Up
F0/6	Up	Up	Down	Down
F0/18	Down	Down	Up	Up
VLAN 1	Up	Up	Up	Up

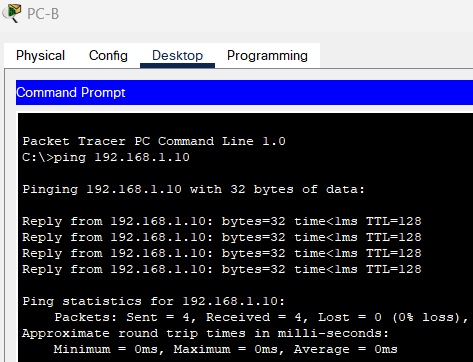

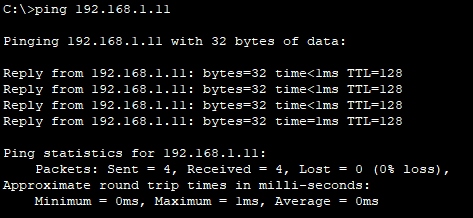

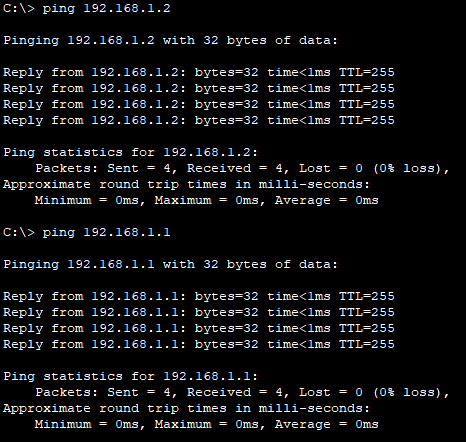

m. С ПК, ping S1 и S2. Связь успешна (Рис. 58)

Рис. 58. Эхо-запрос с ПК

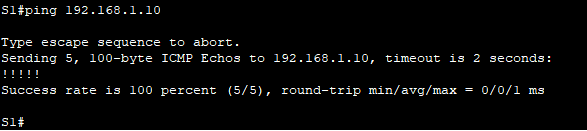

n. От коммутатора, ping PC-A и PC-B. Пинги успешны (Рис. 59)

Рис. 59. Эхо-запрос с коммутаторов

Вывод:

В ходе лабораторной работы №2 мы научились настраивать топологию сети, настраивать узлы ПК, настраивать коммутаторы и проверять их основные параметры, соединять устройства между собой через кабели, настраивать ip адреса, настраивать зашифрованный пароль для защиты доступа к привилегированному режиму и шифровать пароли.
