3.2 Построение суточного и годового графиков нагрузки
Графики электрических нагрузок дают представление о характеристике изменения нагрузок в течение характерных суток и года. График электрических нагрузок используется при выборе силовых трансформаторов.
Для построения суточных графиков нагрузки принимаются за основу суточные графики характерные для отросли промышленности, к которой относится предприятие. В нашем случае - Завода «Шарикоподшипник», это автомобильная отрасль промышленности [3].
На рисунке 5 представлена характерные суточные графики электрических нагрузок предприятий (к - автомобильных заводов) [10 стр. 45].
Рисунок 5 – Характерный суточный график электрических нагрузок автомобильных заводов. Р и Q – активная и реактивная нагрузки рабочего дня; Рвых и Qвых – активная и реактивная нагрузки выходного дня.
В таблицах 9 и 10 представлены суточные ведомости электрических нагрузок проектируемого завода (соответственно активной и реактивной мощностей).
Таблица 9 - Суточная ведомость электрических нагрузок активной мощности
Часы |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
% |
72,5 |
60 |
45 |
45 |
40 |
47,5 |
42,5 |
80 |
90 |
95 |
85 |
77,5 |
Р, кВ |
39,7 |
32,85 |
24,64 |
24,64 |
21,9 |
26,01 |
23,27 |
43,8 |
49,28 |
52,02 |
46,54 |
42,43 |
S, МВА |
40,7 |
34,06 |
25,86 |
25,86 |
30,03 |
27,17 |
24,47 |
44,95 |
50,36 |
53,1 |
47,62 |
43,49 |
Часы |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
% |
80 |
90 |
95 |
80 |
62,5 |
72,5 |
77,5 |
77,5 |
72,5 |
77,5 |
82,5 |
72,5 |
Р, кВ |
43,8 |
49,28 |
52,02 |
43,8 |
34,22 |
39,7 |
42,43 |
42,43 |
39,7 |
42,43 |
45,17 |
39,7 |
S, МВА |
44,89 |
50,36 |
53,1 |
44,89 |
34,93 |
40,76 |
43,56 |
43,56 |
40,76 |
43,56 |
46,29 |
40,76 |
Таблица 10 - Суточная ведомость электрических нагрузок реактивной мощности
Часы |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
% |
80 |
80 |
70 |
70 |
62,5 |
70 |
67,5 |
90 |
92,5 |
95 |
90 |
85 |
Q, кВАр |
8,98 |
8,98 |
7,86 |
7,86 |
7,01 |
7,86 |
7,57 |
10,1 |
10,38 |
10,66 |
10,1 |
9,54 |
S, МВА |
40,7 |
34,06 |
25,86 |
25,86 |
30,03 |
27,17 |
24,47 |
44,95 |
50,36 |
53,1 |
47,62 |
43,49 |
Часы |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
% |
87,5 |
92,5 |
95 |
87,5 |
62,5 |
62,5 |
82,5 |
87,5 |
82,5 |
87,5 |
90 |
87,5 |
Q, кВАр |
9,82 |
10,38 |
10,66 |
9,82 |
7,01 |
7,01 |
9,26 |
9,82 |
9,26 |
9,82 |
10,1 |
9,82 |
S, МВА |
44,89 |
50,36 |
53,1 |
44,89 |
34,93 |
40,76 |
43,56 |
43,56 |
40,76 |
43,56 |
46,29 |
40,76 |
Построим по данным таблиц 9 и 10 суточный график нагрузки завода, рисунок 6.

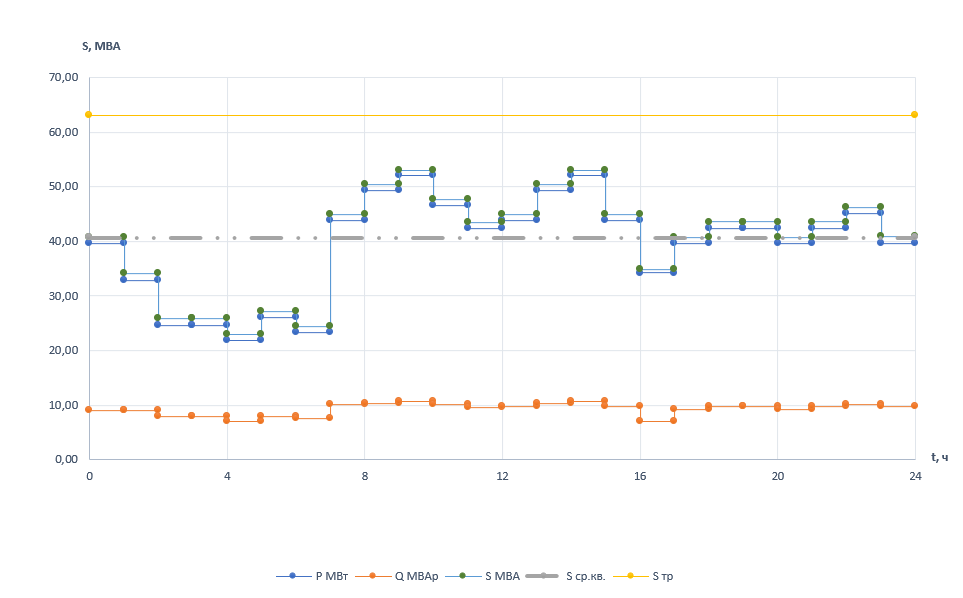

Рисунок 6 - Суточный график нагрузки завода
По суточному графику построим годовой график электрических нагрузок (Рисунок 7), принимая, что в году 365 дней. Число часов использования максимума нагрузки Тмах определяется по формуле
(41)
где
– максимальная полная мощность нагрузки
(для рассматриваемого примера равна
),
МВт;
– полная мощность нагрузки, соответствующая
определенному периоду времени, МВт;
–
продолжительность периода действия
определенной нагрузки, ч; i
– порядковый номер действия нагрузки;
n
– общее количество изменений нагрузки
в течении заданного периода.
Годовое
время максимальных потерь –
, можно определить по выражению:
(42)

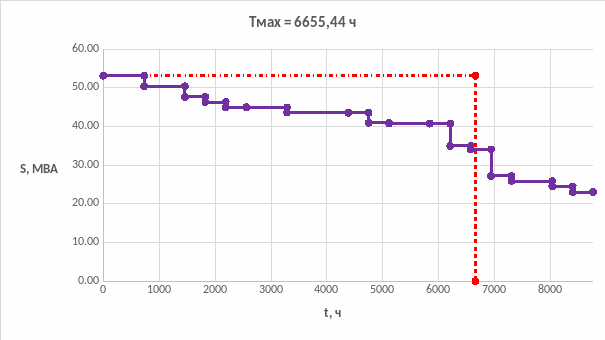

Рисунок 7 - Годовой график нагрузки завода
