Технология применения мобильной замерной установки Roxar Wetgas Meter

расходов – с помощью конусного дифференциального манометрарасходомера. Точка разделения газа и конденсата определяется путем расчета PVT, поэтому выдаваемые прибором результаты зависят от введенных данных по истинному углеводородному составу потока. Программное обеспечение в сочетании с модифицированными электронными компонентами для микроволновых измерений позволяет также определять наличие соленой воды, что является признаком поступления пластовой воды либо фильтрата бурового раствора в случае испытаний скважины, вышедшей из бурения (капитального ремонта).

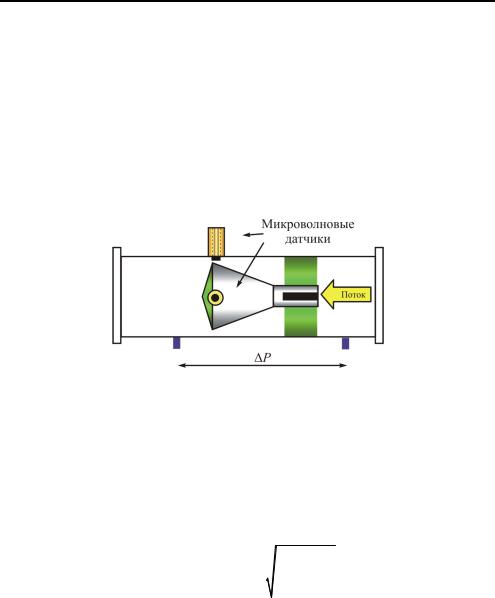

Рис. 2. Измеритель потока влажного газа (Roxar WetGas Meter)

Расходы отдельных компонентов смеси измеряются с помощью конусного дифференциального манометра-расходомера. Измеренное дифференциальное давление в основном зависит от плотности, состава и скорости потока флюида.

Расход газа для двухфазного потока влажного газа определяется следующей общей формулой:

где CD – дебит газа; y – коэффициент расширения флюида; ΦG – ко-

эффициент для двухфазного газа, определяемый по эмпирическим корреляционным моделям. Замер дифференциального давления реализован геометрической модификацией «классической» трубки Вентури (на основании уравнения Бернулли).

Измеритель содержания воды определяет резонансную частоту микроволнового излучения, пропускаемого через смесь влажного газа, которая в данный момент проходит через резонансную камеру. Резонанс-

71

Технология применения мобильной замерной установки Roxar Wetgas Meter

Для оценки и коррекции фазы конденсата в потоке реализован модуль PVT. Программный пакет для вычисления PVT является составной частью программного обеспечения измерителя WGM. Этот пакет называется PVTx и поставляется компанией Roxar. PVTx применяется для определения характеристик пластового флюида на основе уравнения состояния (EOS) третьей степени. Он представляет собой универсальное средство для исследования характеристик многокомпонентных смесей, в особенности пластовых флюидов. Исходными данными пакета для вычисления PVT являются данные об углеводородномсоставе потока.

Исследования измерителем потока влажного газа проводились

вскважинах на месторождении до ввода его в эксплуатацию, а также

вскважинах на месторождениях, находящихся в эксплуатации длительное время.

По полученным данным производится построение диаграмм фа-

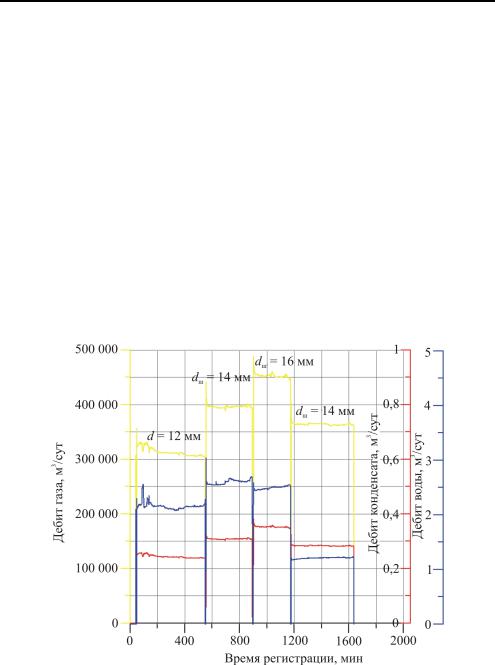

зовых дебитов на различных режимах работы скважины (рис. 3), а также индикаторных диаграмм (рис. 4).

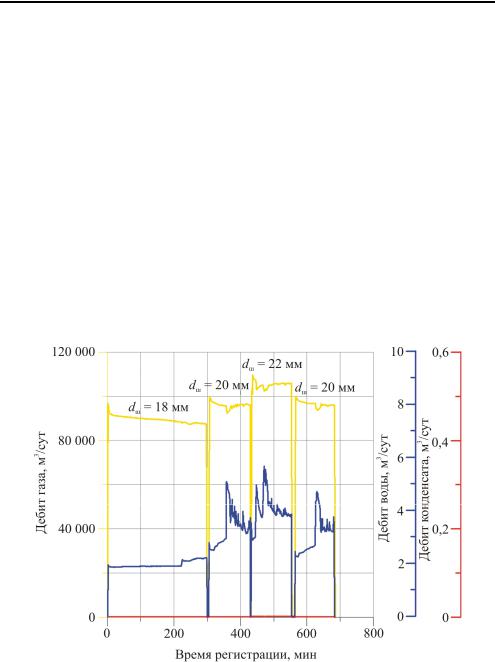

Рис. 3. Фазовые дебиты на режимах испытания

На рис. 2 показаны фазовые дебиты в скважине на месторождении до ввода его в эксплуатацию. При проведении исследований следует отметить стабильную работу скважины на различных режимах

73

Технология применения мобильной замерной установки Roxar Wetgas Meter

стадиях является функциональным, удобным и информативным инструментом, позволяющим в последующем решать технологические задачи разработки залежи углеводородов, оценивать совершенство вскрытия объекта и его освоения, а именно:

–определение объемных фазовых дебитов скважины по воде, газу и расчет дебита по конденсату на режимах испытаний;

–уточнение энергетических характеристик залежи и фильтраци- онно-емкостных свойств коллекторов;

–построение индикаторных диаграмм, помогающее изучить влияние режима работы скважины на величину дебита;

–выбор оптимального технологического режима последующей эксплуатации;

–получение рекомендаций по подбору оптимальной рабочей депрессии, компоновки устьевого и подземного оборудования по результатам испытаний;

–планирование и контроль эффективности проведения ГТМ по повышению добычных показателей скважин.

Библиографический список

1.Таланкин А.К., Коряковцева М.В. Опыт применения мобильной замерной установки на базе дебитомера Roxar WetGas Meter на месторождениях Надым-Пур-Тазовского региона // Материалы 6-й науч.- практ. конф. молод. ученых и спец. ОАО «Газпром» / ООО «Газпром Добыча Надым». – Надым, 2011. – С. 22–23.

2.Petrophysics: theory and practice of measuring reservoir rock and fluid transport properties // Djebbar Tiab and Erle C. Donaldson. – 2nd ed. – 2004.

3.Dynamic flow analysis: the theory and practice // Kappa Eng. V.4.10.01. – October, 2008.

4.Roxar multiphase flow metering systems: Roxar WetGas Meter reference book / RFM-PR-00762-134. – 2003.

References

1. Talankin A.K., Koryakovceva M.V. Opyt primenenya mobil’noy zamernoy ustanovki na baze debitomera Roxar WetGas Meter na mestorozhdenyah Nadym-Pur-Tazovskogo regiona // The materials of VI annular graduatescientific meeting JSC «Gazprom» / «Gazprom Dobycha Nadym». – Nadym, 2001. – P. 2–23

75

Вестник ПНИПУ. Геология. Нефтегазовое и горное дело. 2012. № 2

УДК 622.276.5.001.42

М.Б. Савчик, И.Н. Пономарева

Пермский национальный исследовательский политехнический университет, Пермь, Россия

ОЦЕНКА СОСТОЯНИЯ ПРИСКВАЖИННЫХ ЗОН ПРИ ОБРАБОТКЕ НЕДОВОССТАНОВЛЕННЫХ КРИВЫХ ВОССТАНОВЛЕНИЯ ДАВЛЕНИЯ

Рассмотрены вопросы достоверности оценки состояния прискважинных зон в условиях неполного восстановления давления при исследовании. Установлено, что в таких случаях достоверное определение скин-фактора возможно при обработке КВД, на которых однозначно выделяется прямолинейный участок, аппроксимируемый линейной зависимостью с величиной коэффициента детерминации более 0,96. В остальных случаях необходимо использовать метод детерминированных моментов давления.

Ключевые слова: кривая восстановления давления, метод касательной, метод детерминированных моментов давления, прискважинная зона.

M.B. Savchik, I.N. Ponomareva

Perm National Research Polytechnic University, Perm, Russia

ASSESSMENT BOREHOLE CAVITY CONDITIONS WHILE

PROCESSING UNREPAIRED PRESSURE

TRANSIENT TECHNIQUE

The issues of reliability assessment zones around well in incomplete recovery of pressure at research. It is established that in such cases, reliable determination of skin factor in the processing of the pressure build-up curves, on which clearly stands out a straightforward site, approximated by linear dependence with the coefficient of determination over 0.96. In other cases, you must to use a method determined moments of pressure.

Keywords: pressure build-up curve, method of tangent, method determined moments of pressure, zone around well.

При обработке кривых восстановления давления (КВД), получаемых при исследовании скважин при неустановившихся режимах, решают ряд задач, в том числе оценивают гидродинамическое состояние прискважинных зон (ПЗП).

При исследовании скважин, эксплуатирующих низкопродуктивные коллектора, зачастую получают недовосстановленные КВД, обработка которых может привести к получению недостоверной информации о состоянии ПЗП.

77

Оценка прискважинных зон при обработке недовосстановленных кривых давления

Таблица 1 Результаты обработки полной и усеченных КВД скв. 91

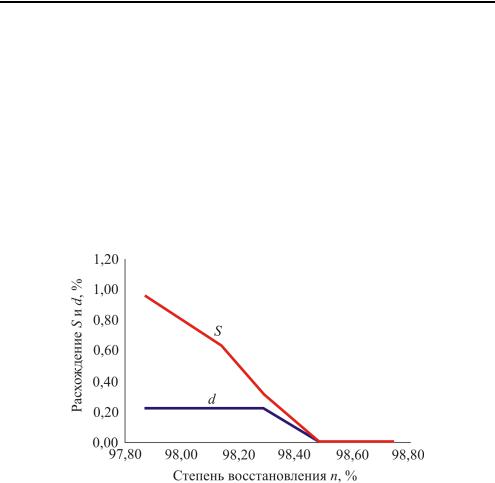

Рис. 2. Зависимость расхождения S и d от степени восстановления давления для скв. 91 Уньвинского месторождения

Аналогичные результаты получены также для нескольких десятков КВД, характеризующихся однозначным выделением на графике в полулогарифмических координатах прямолинейного участка, аппроксимируемого линейной зависимостью с величиной коэффициента детерминации, близкой к единице.

Кривая восстановления давления скв. 590 Сибирского месторождения представлена на рис. 3. На КВД однозначно выделяется прямолинейный участок, аппроксимируемый линейной зависимостью с величиной коэффициента детерминации, меньшей единицы.

Результаты обработки полной и последовательно усеченных КВД скв. 590 представлены в табл. 2.

79

М.Б. Савчик, И.Н. Пономарева

Таблица 2 Данные последовательного усечения КВД скв. 590

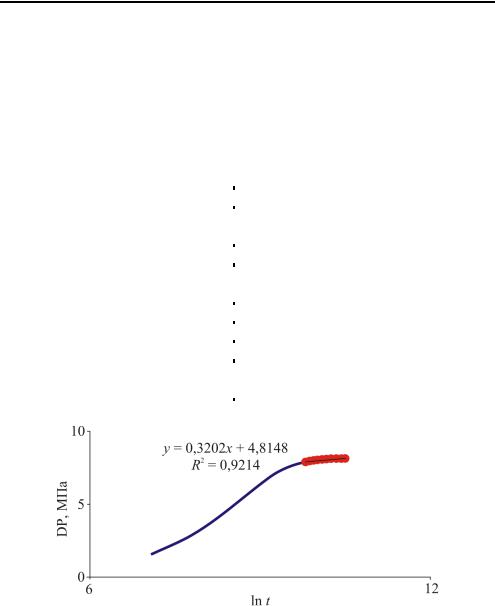

Рис. 3. КВД скв. 590 Сибирского месторождения

Зависимость отклонения величин S и d, полученных при обработке усеченных КВД, представлена на рис. 4.

При различных вариантах выделения прямолинейный участок КВД скв.590 характеризуется различными значениями уклона и отрезка, отсекаемого на оси ординат. По мере усечения КВД выделяемый участок характеризуется более значительным уклоном, отрезок на оси
